Сито-гидроциклонная установка СГУ-80/50С

Сито-гидроциклонная установка на базе вибросита СВЛК-1 с гидроциклонами предназначена для очистки бурового раствора от выбуренной породы и получения шлама пониженной влажности. Применяется в составе циркуляционных систем буровых установок при безамбарном бурении и малоотходном бурении.

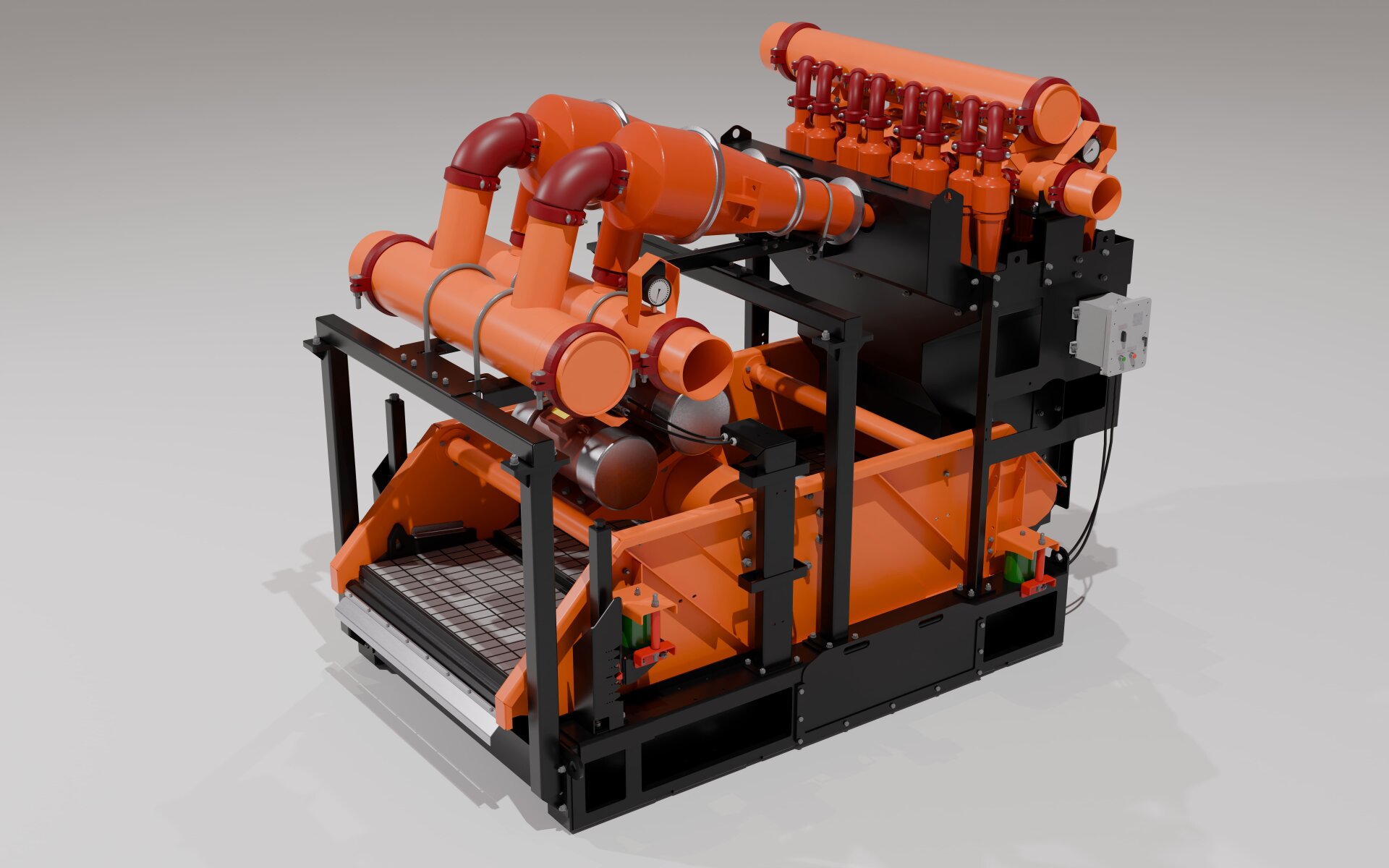

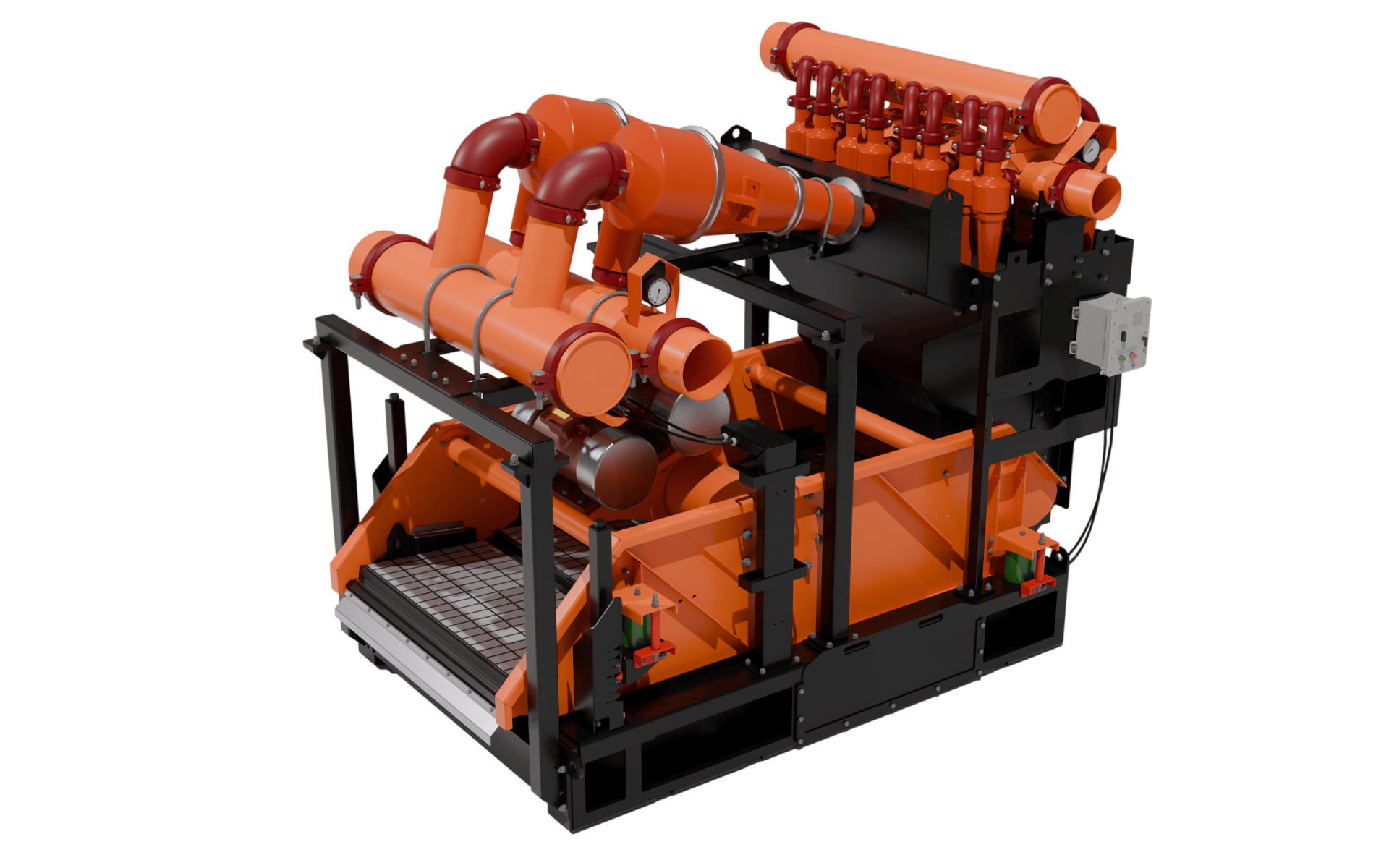

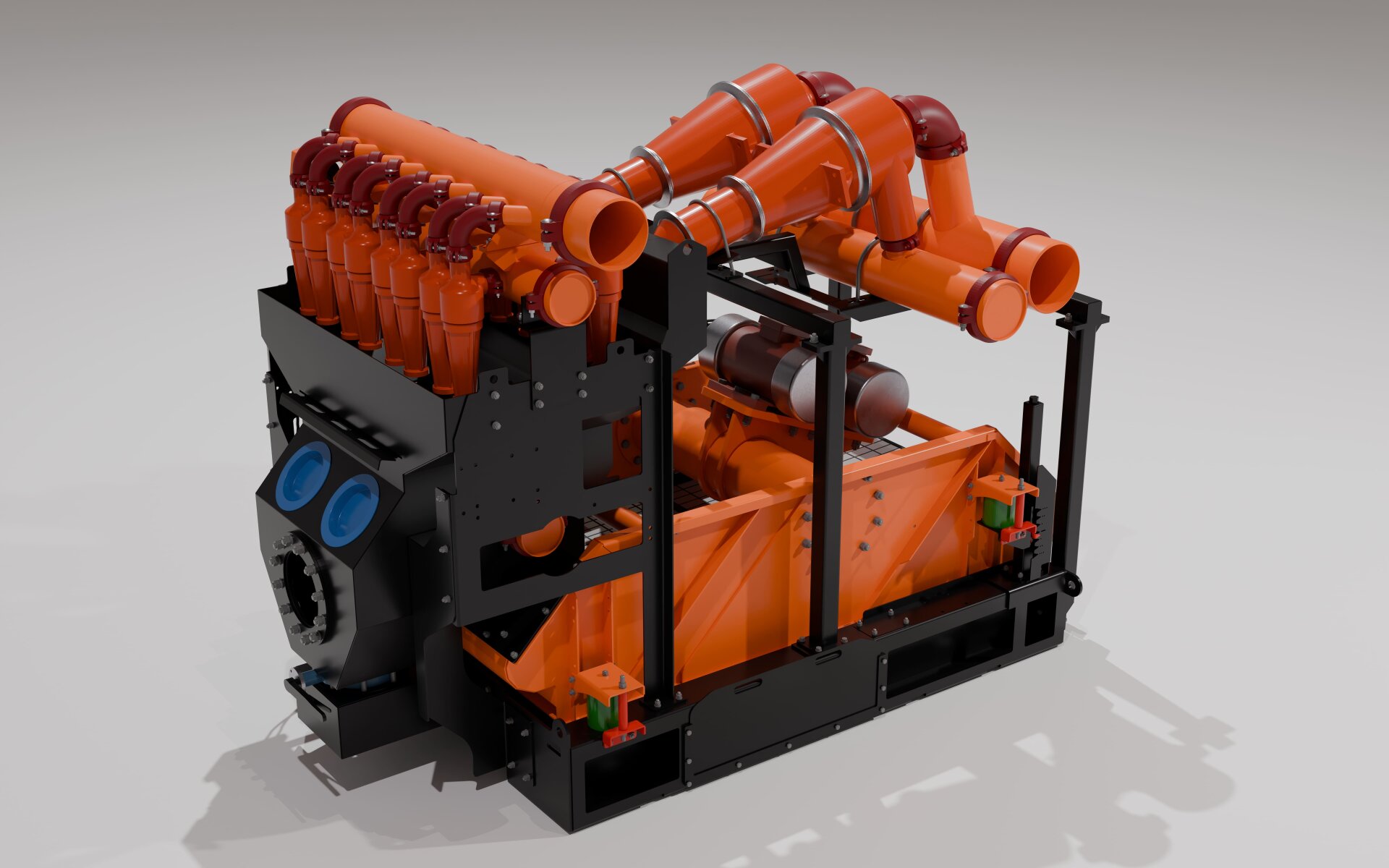

Фото модели

Технические характеристики СГУ-80/50С

Параметр	Значение для СГУ-80/50С*
Модель вибросита	СВЛК-1
Модель пескоотделителя	ПГС-2
— количество циклонов пескоотделителя, шт.	2
— диаметр гидроциклонов пескоотделителя, мм	250
— пропускная способность, л/с, не менее	60
— диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95% и более при работе на буровом растворе плотностью 1,1×10³–1,2×10³ кг/м³, мкм	44–100
— минимальный напор в коллекторе, МПа	0,22
Модель илоотделителя	ИГС-80-16
— количество циклонов илоотделителя, шт.	6
— диаметр циклонов илоотделителя, мм	100
— пропускная способность, л/с, не менее	86
— диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95% и более при работе на буровом растворе плотностью 1,1×10³–1,2×10³ кг/м³, мкм	25–100
— минимальный напор в коллекторе, МПа	0,22
Габаритные размеры, мм, не более (длина × ширина × высота)	3176 × 1985 × 2276
Масса, кг, не более	2950
Гидроциклоны	Полиуретан
Сертификация	ТР ТС 010/2011, 012/2011

* Параметры приведены для типовой конфигурации СГУ-80/50С на базе СВЛК-1. Срок эксплуатации и точные характеристики уточняются по запросу и в руководстве по эксплуатации

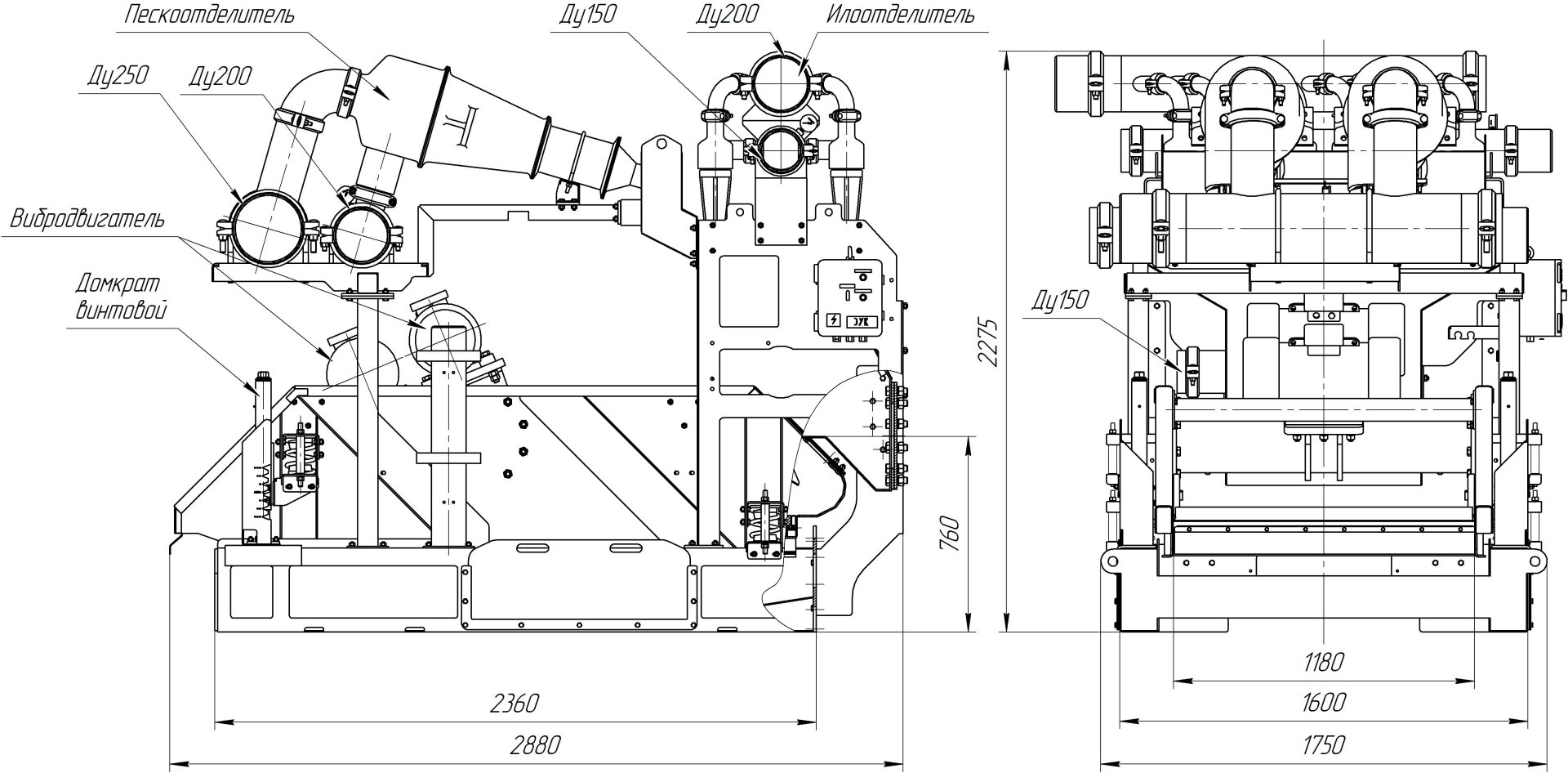

Схемы оборудования

Эксплуатационные особенности и преимущества

1

Размеры сито-гидроциклонных установок и их основных узлов аналогичны зарубежным образцам, что позволяет выполнять оперативную замену вышедшего из строя оборудования без доработки мест установки на ёмкости блока очистки и минимизировать время пуско-наладочных работ.
2

Возможность работы сито-гидроциклонной установки в качестве отдельного вибросита либо как гидроциклонный илоотделитель/пескоотделитель.
3

Возможность работы вибросита сито-гидроциклонной установки в линейно-эллиптическом режиме, что увеличивает степень осушки шлама.
4

Комплектация гидроциклонами: песко- и илоотделители изготовлены из износостойкого полиуретана.
5

Все материалы, входящие в состав СГУ, стойкие к растворам на углеводородной основе (РУО) и способны работать при температурах до +110 °C.
6

Возможность подключения манифольда с любой стороны установки.
7

Лёгкость замены гидроциклонов благодаря использованию быстросъёмных соединений типа «Грувлок» (Victaulic) в местах их крепления к манифольду.
8

В местах интенсивного износа сито-гидроциклонной установки применяются комплектующие из нержавеющей стали марки 316L.
9

Возможность комплектации циклонов сменными соплами различных диаметров, а также заглушками для отсечения отдельных циклонов при работе.
10

Во всех болтовых соединениях применяется высокопрочный крепёж, укомплектованный специальными шайбами, предотвращающими самораскручивание.
11

Наружное покрытие выполнено из высококачественной цинконаполненной эмали, стойкой к буровым растворам (в том числе к РУО) и обладающей повышенной износостойкостью.
12

Оборудование имеет действующие сертификаты соответствия требованиям ТР ТС 010/2011 и ТР ТС 012/2011.

Краткая сводка

База: вибросито СВЛК-1
Гидроциклоны: песко- и илоотделители из износостойкого полиуретана
Режимы: отдельное вибросито / пескоотделитель / илоотделитель; линейный режим
Применение: безамбарное и малоотходное бурение, циркуляционные системы БУ
Сертификация: ТР ТС 010/2011, ТР ТС 012/2011
Климатическое исполнение: в т.ч. работа с РУО до +110 °C; материалы и покрытие стойкие к агрессивным средам

Условия заказа

Цена, срок изготовления и комплектность сито-гидроциклонной установки определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, требуемое количество циклонов, рабочий напор, схему подключения и необходимость включения оборудования в состав комплексной установки.
