Воронки смесительные

Смесительные воронки серии ВС применяеются для приготовления и технологической обработки буровых растворов на водной основе, а также углеводородных эмульсий.

Продукция раздела

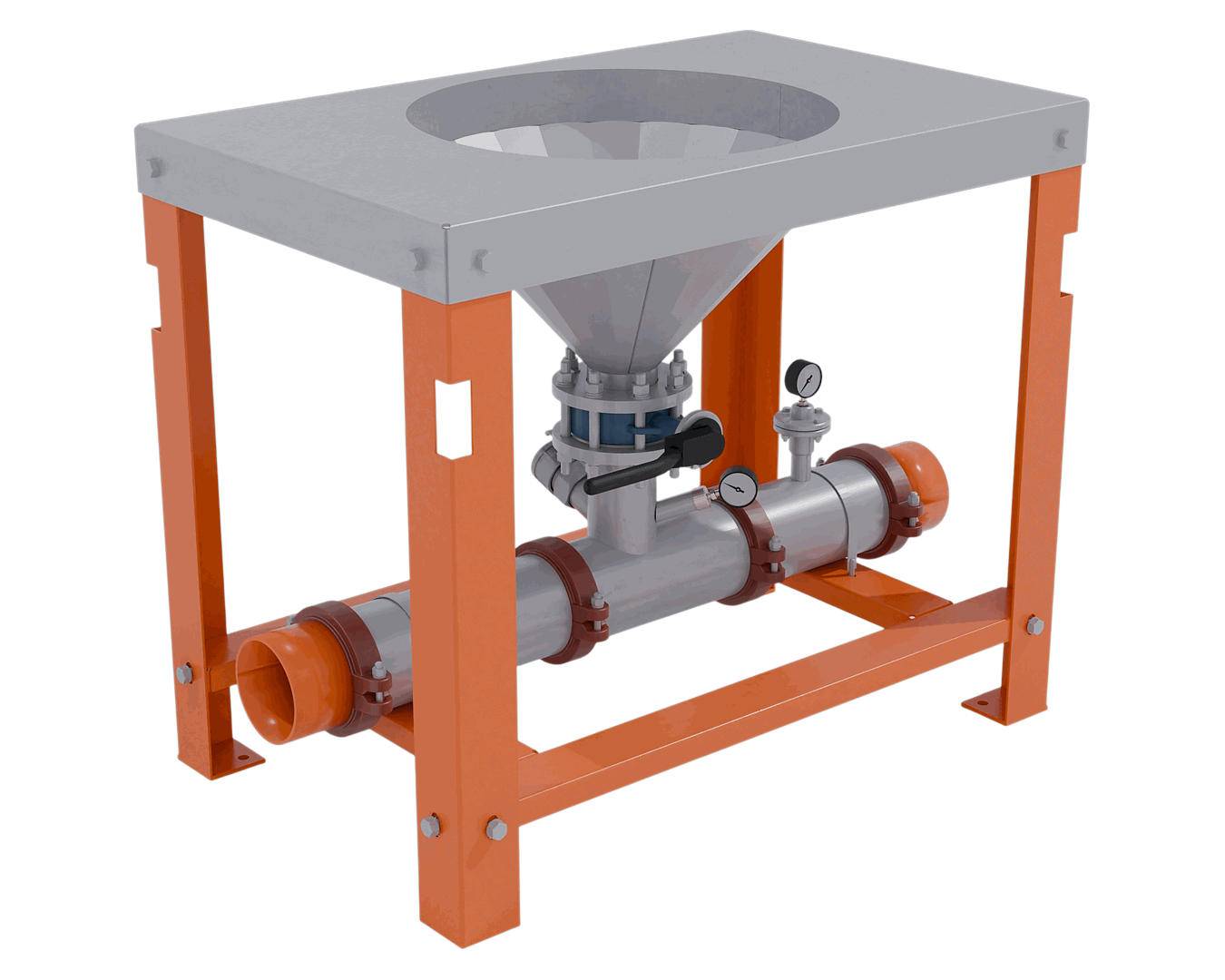

Воронка смесительная ВС-1 Смесительная воронка ВС-1 предназначена для приготовления и корректировки свойств буровых растворов на...

Смотреть

Воронка смесительная ВС-2 Смесительная воронка ВС-2 предназначена для приготовления буровых растворов на водной основе и...

Смотреть

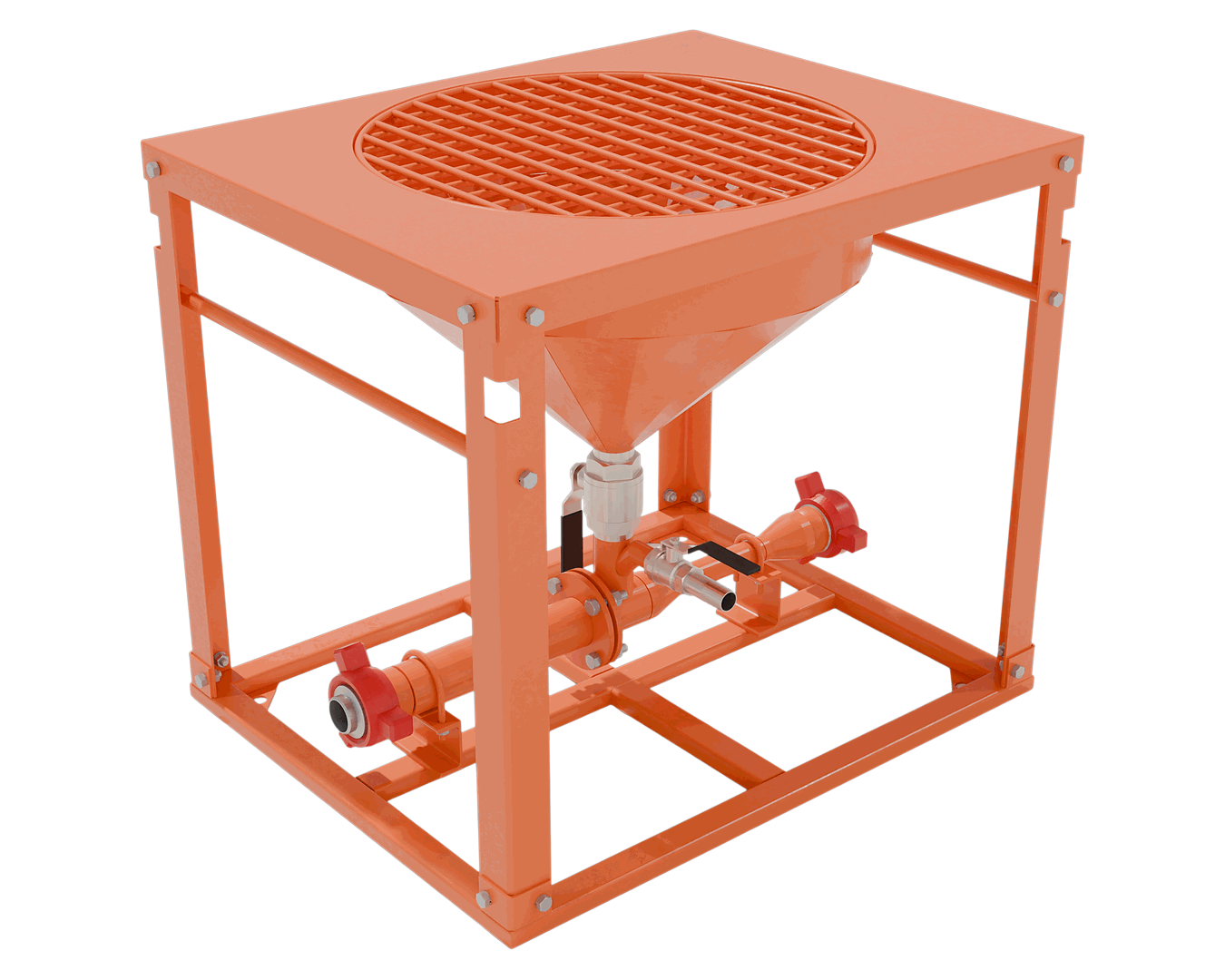

Воронка смесительная ВС-3 Смесительная воронка ВС-3 предназначена для подготовки буровых растворов на водной основе и...

Смотреть

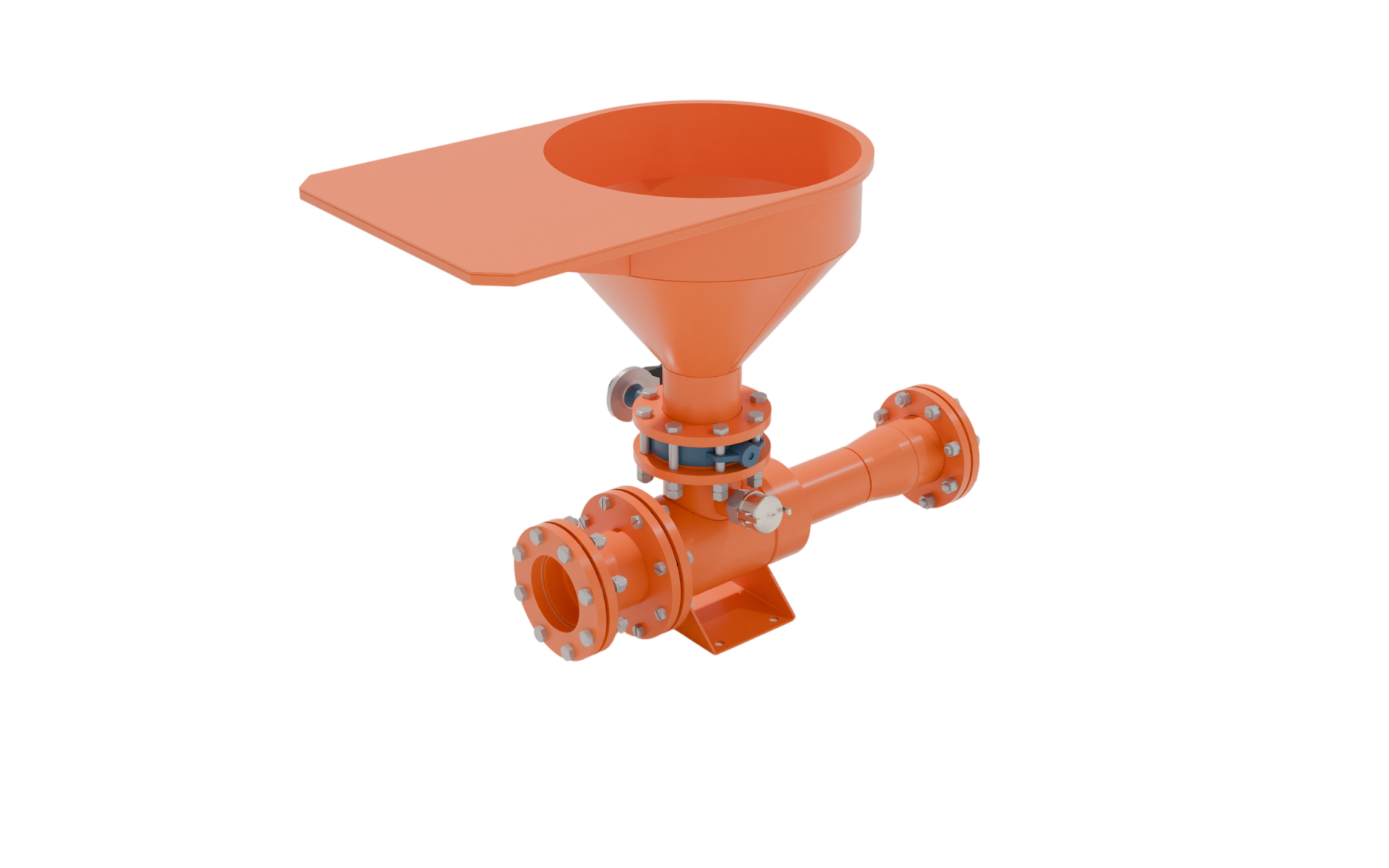

Воронка смесительная ВС-3-2000 Смесительная воронка ВС-3-2000 предназначена для высокопроизводительного приготовления, обработки и...

Смотреть

Технические характеристики

Параметр	ВС-1	ВС-2	ВС-3	ВС-3-2000
Производительность по буровому раствору, м³/ч	150–220	150–220	120–160	250–320
Производительность по твёрдой фазе, т/ч	10–12	10–12	8–10	10–16
Давление на входе, МПа	0,3–0,6	0,3–0,6	0,3–0,6	0,2–0,4
Условный диаметр входа/выхода, мм	150	150	125	200
Габаритные размеры, Д × Ш × В, мм, не более	1200 × 750 × 1015	1250 × 1250 × 1700	1600 × 650 × 870	1400 × 640 × 1020
Масса изделия, кг, не более	170	450	110	230

Конструктивные и эксплуатационные преимущества

1

Высокая интенсивность смешивания сокращает продолжительность приготовления раствора и способствует равномерному распределению вводимых компонентов в жидкой фазе.
2

Производительность по буровому раствору от 120 до 320 м³/ч в зависимости от исполнения позволяет выбрать оборудование для разных технологических нагрузок.
3

Износостойкие материалы проточной части повышают надёжность гидроворонки при длительном контакте с абразивными порошкообразными реагентами и буровым раствором.
4

По требованию заказчика оборудование может комплектоваться защитной сеткой, приспособлением для разрезания мешков с реагентами и сменными соплами различного диаметра.
5

Подбор сопла под производительность насоса обеспечивает возможность адаптации смесительного узла к параметрам действующей циркуляционной системы.
6

Ремонтопригодная конструкция облегчает обслуживание проточной части и замену элементов, подверженных эксплуатационному износу.
7

Наружные поверхности защищены цинконаполненной эмалью, устойчивой к воздействию буровых растворов, включая растворы на углеводородной основе, и к механическому износу.

Ключевые параметры модельного ряда

ВС-1 — исполнение производительностью 150–220 м³/ч по раствору и 10–12 т/ч по твёрдой фазе; условный диаметр подключения 150 мм.
ВС-2 — гидроворонка с производительностью 120–160 м³/ч и присоединительным диаметром 150 мм; масса не более 450 кг.
ВС-3 — компактное исполнение массой не более 110 кг, рассчитанное на 120–160 м³/ч по раствору и 8–10 т/ч по твёрдой фазе.
ВС-3-2000 — наиболее производительная модель серии: 250–320 м³/ч по раствору, 10–16 т/ч по твёрдой фазе и условный диаметр 200 мм.

Условия заказа

Стоимость, срок изготовления и комплектность смесительной воронки определяются после выбора модели и согласования параметров технологической линии. Для подготовки предложения рекомендуется указать требуемую производительность, характеристики насоса, диаметр трубопроводов, тип обрабатываемого раствора и необходимость комплектации защитной сеткой, ножом для мешков или сменными соплами.

Индивидуальный подбор

Под ваши технологические параметры

Комплексная поставка

Оборудования и комплектующих

Короткие сроки

Изготовления и поставки

Гарантия качества

Товары с сертификатами

Варианты исполнения

ВС-1

Исполнение с производительностью 150–220 м³/ч по буровому раствору и 10–12 т/ч по твёрдой фазе. Присоединительный диаметр 150 мм и масса не более 170 кг позволяют использовать ВС-1 на участках, где требуется сочетание высокой загрузочной способности и сравнительно компактной конструкции.

ВС-2

Модель рассчитана на обработку 120–160 м³/ч раствора при вводе 10–12 т/ч порошкообразных материалов. Компоновка с условным диаметром 150 мм подходит для стационарных участков приготовления, где важны удобство загрузки реагентов и устойчивый режим смешивания.

ВС-3

Лёгкая гидроворонка массой не более 110 кг с присоединением 125 мм. Производительность 120–160 м³/ч по жидкости и 8–10 т/ч по твёрдой фазе делает модель практичным решением для объектов с ограничениями по массе и монтажному пространству.

ВС-3-2000

Наиболее производительное исполнение серии предназначено для технологических линий с повышенным расходом. Гидроворонка обрабатывает 250–320 м³/ч бурового раствора, обеспечивает загрузку 10–16 т/ч твёрдой фазы и оснащается присоединениями условным диаметром 200 мм.

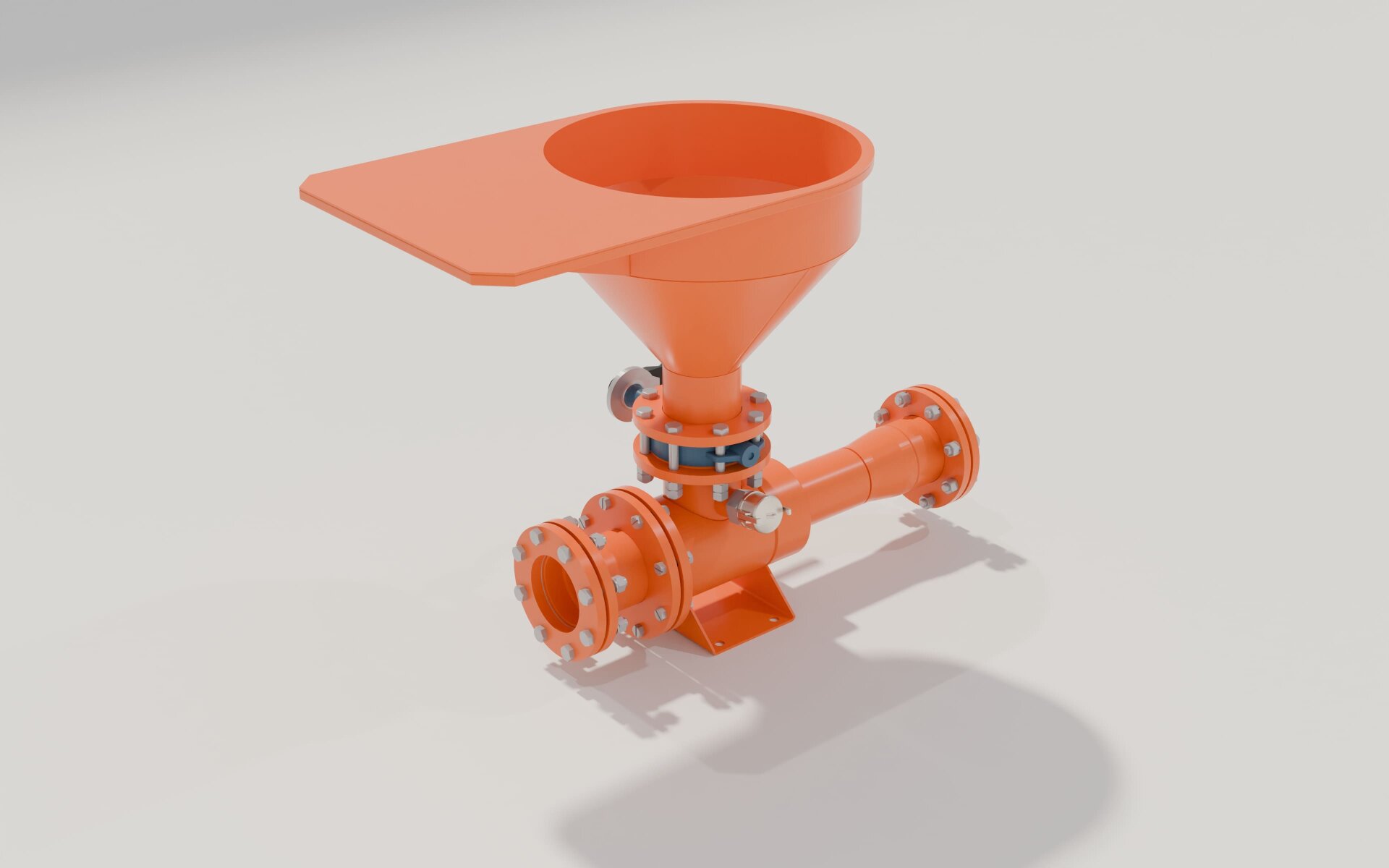

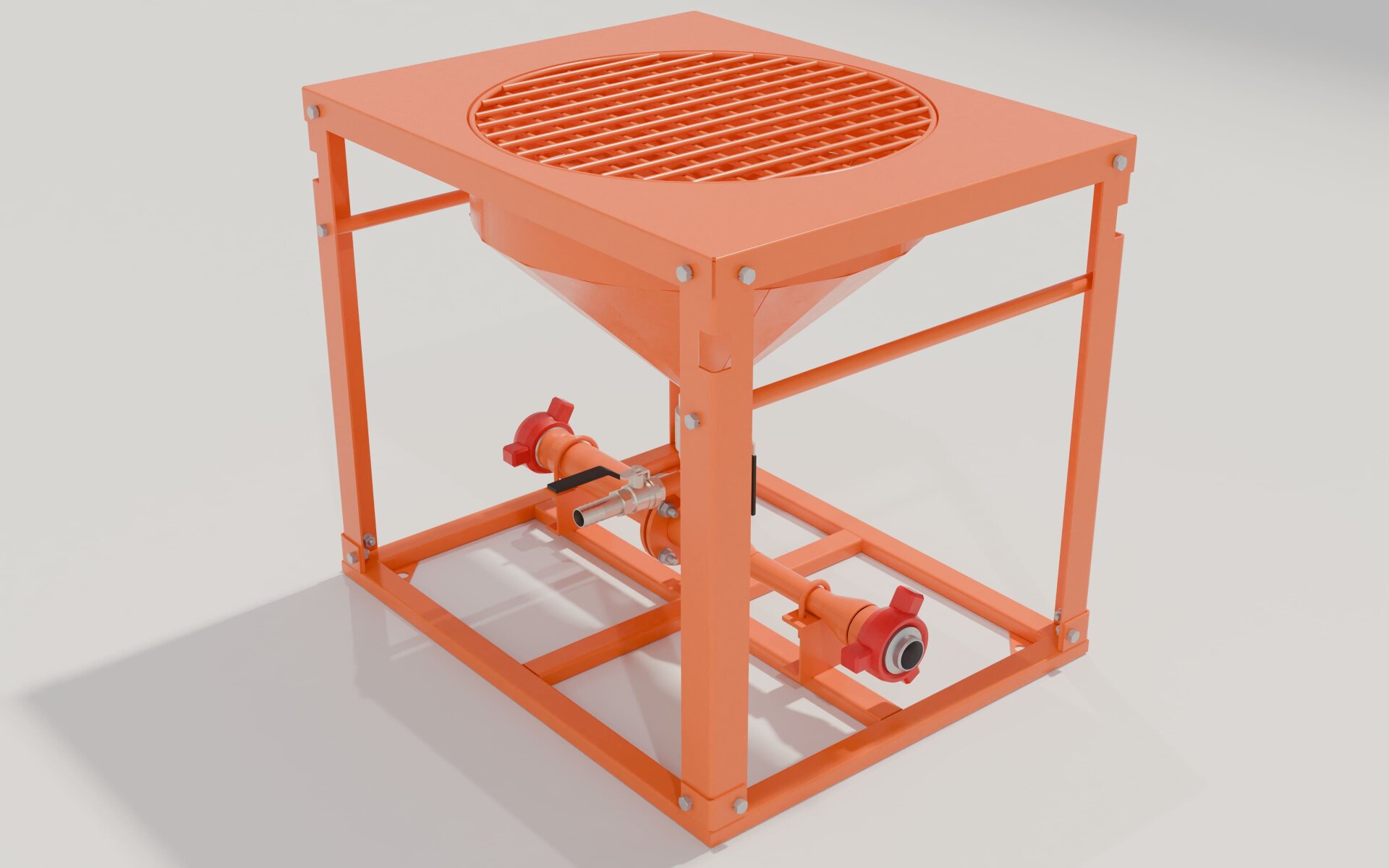

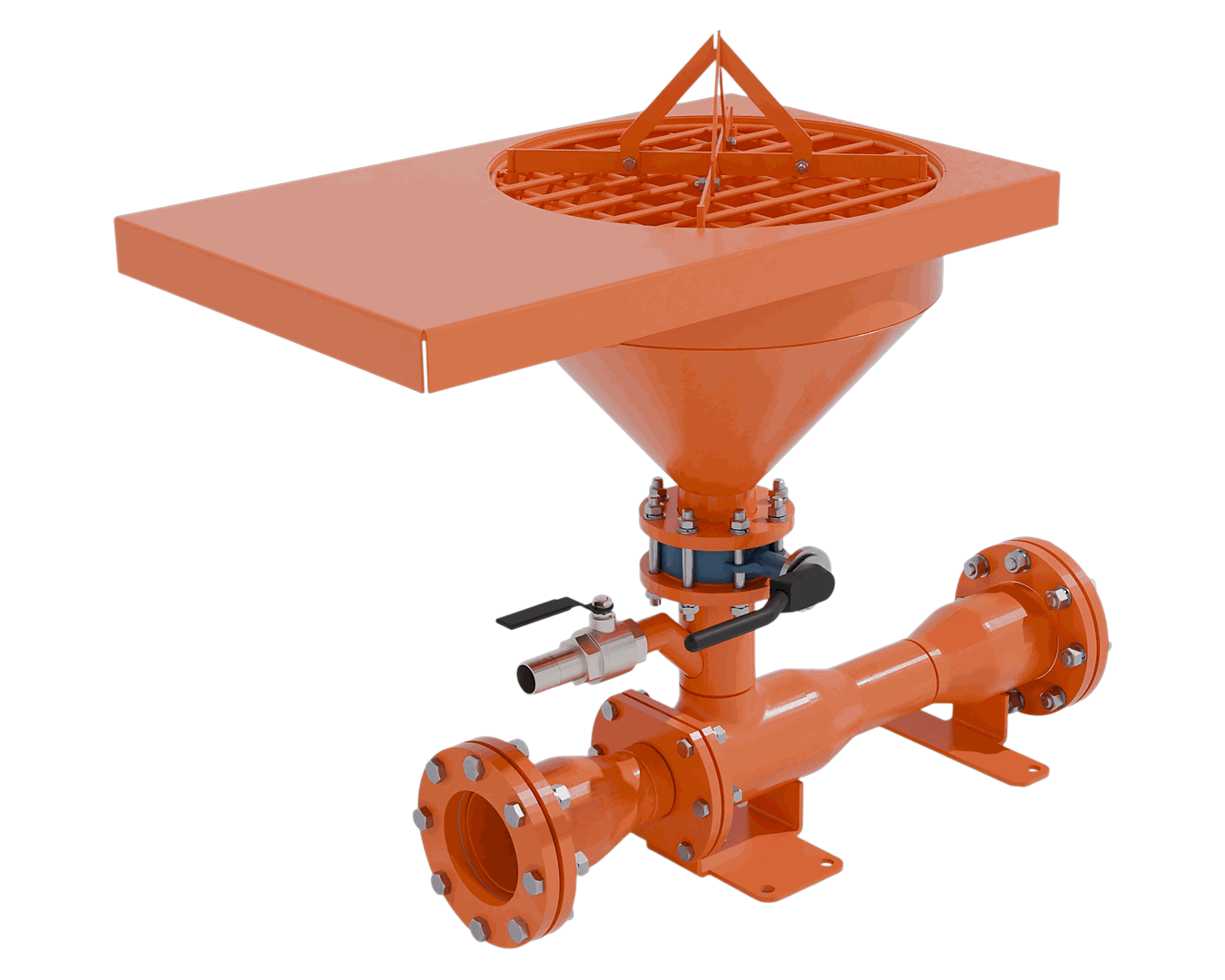

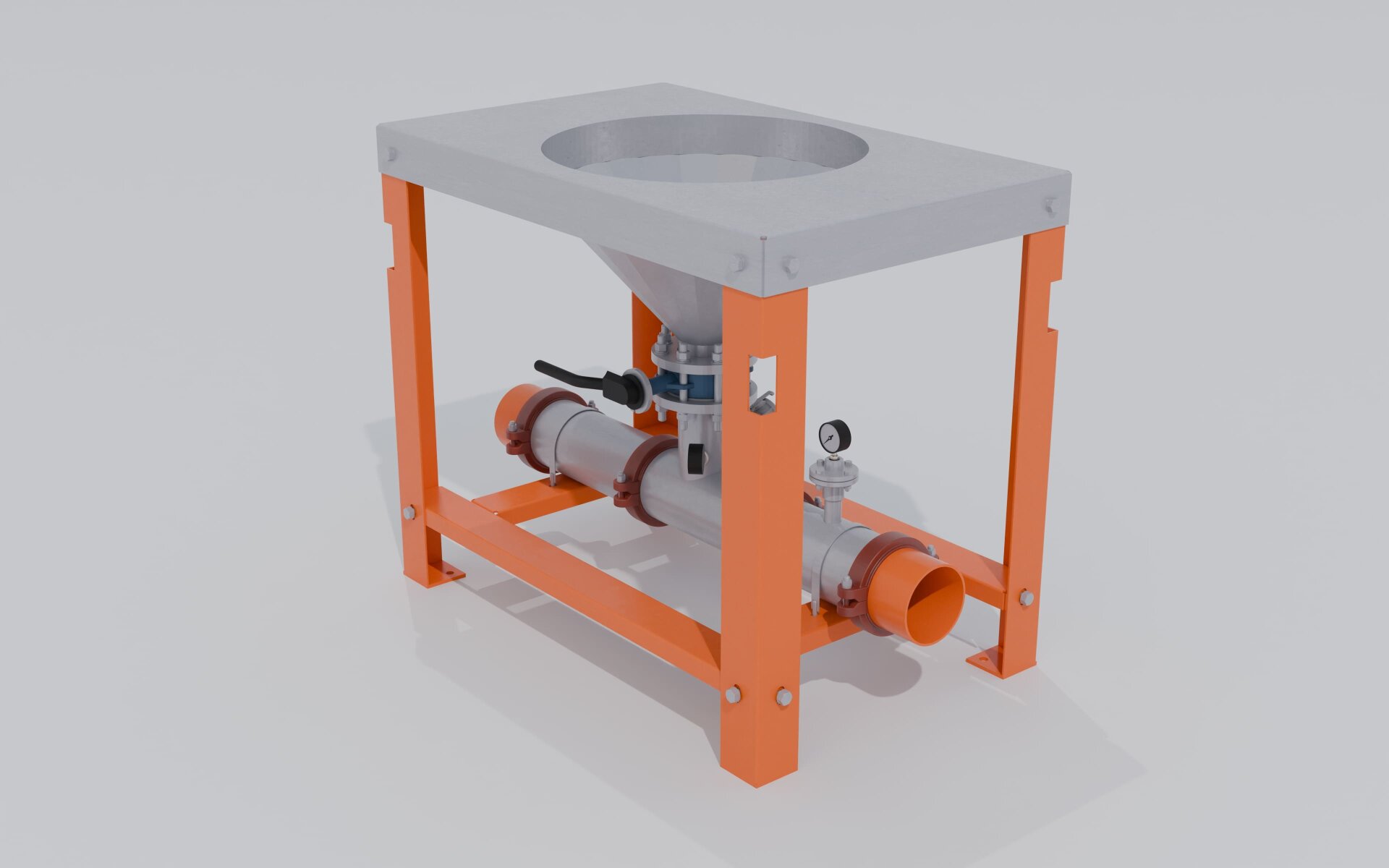

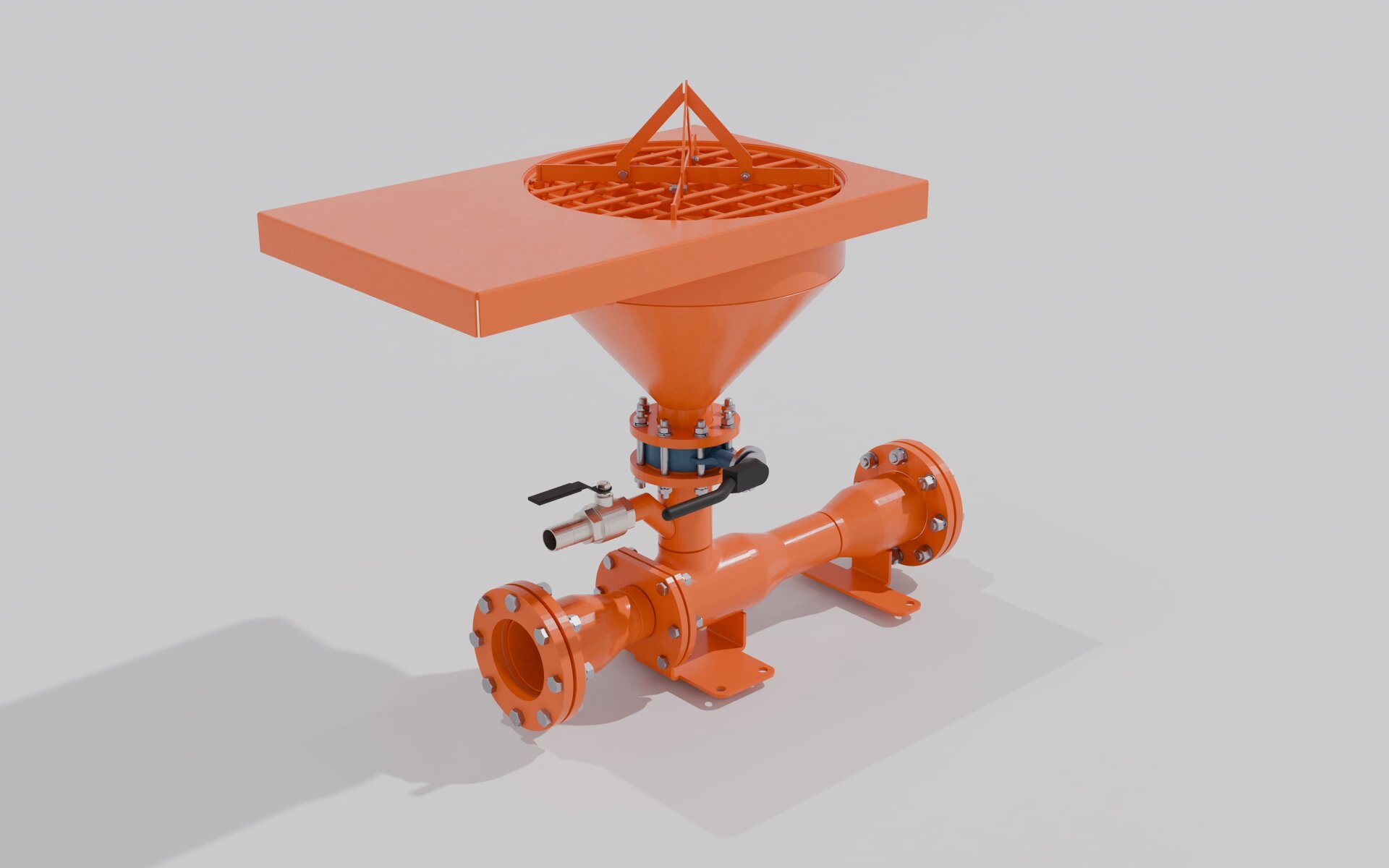

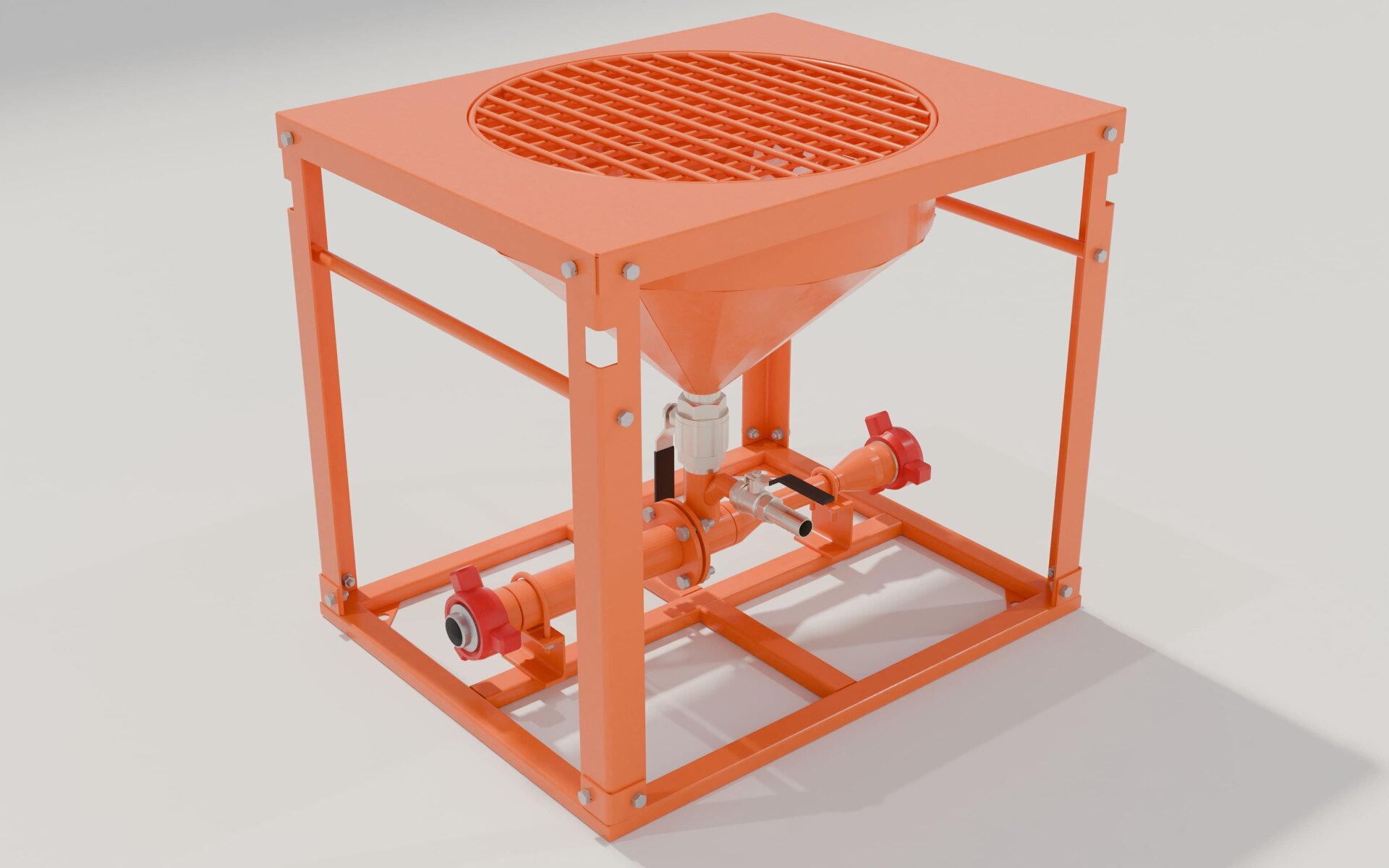

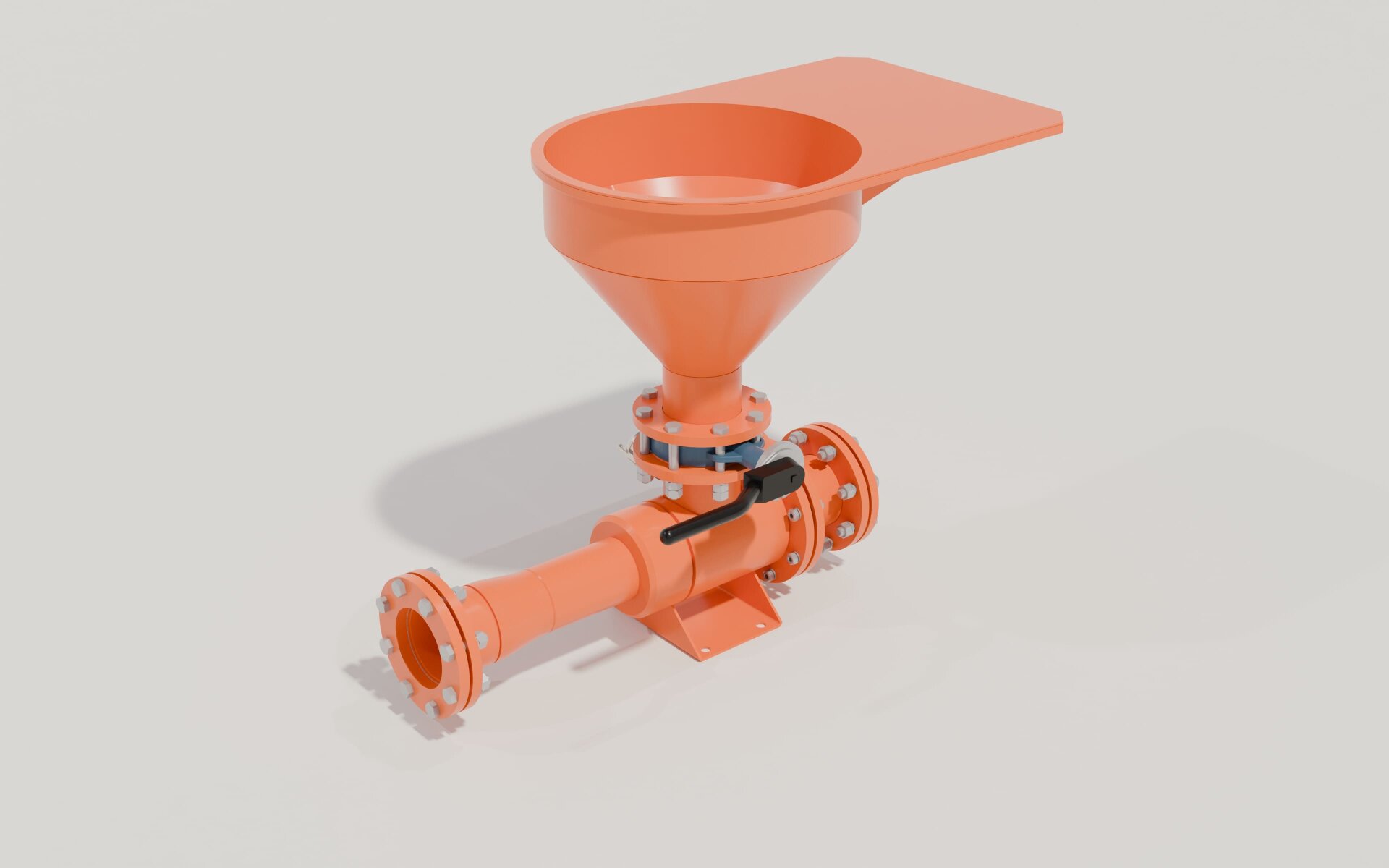

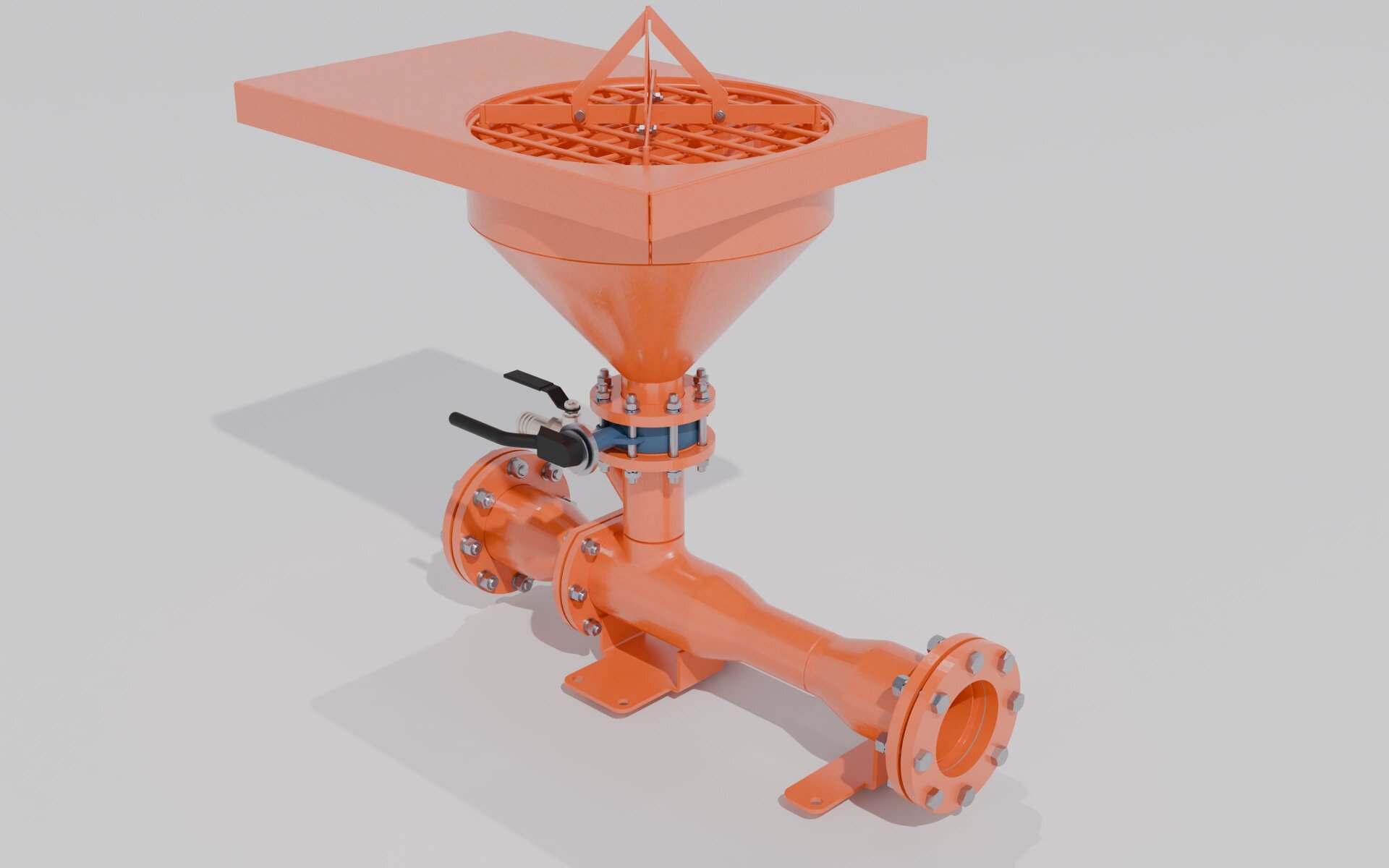

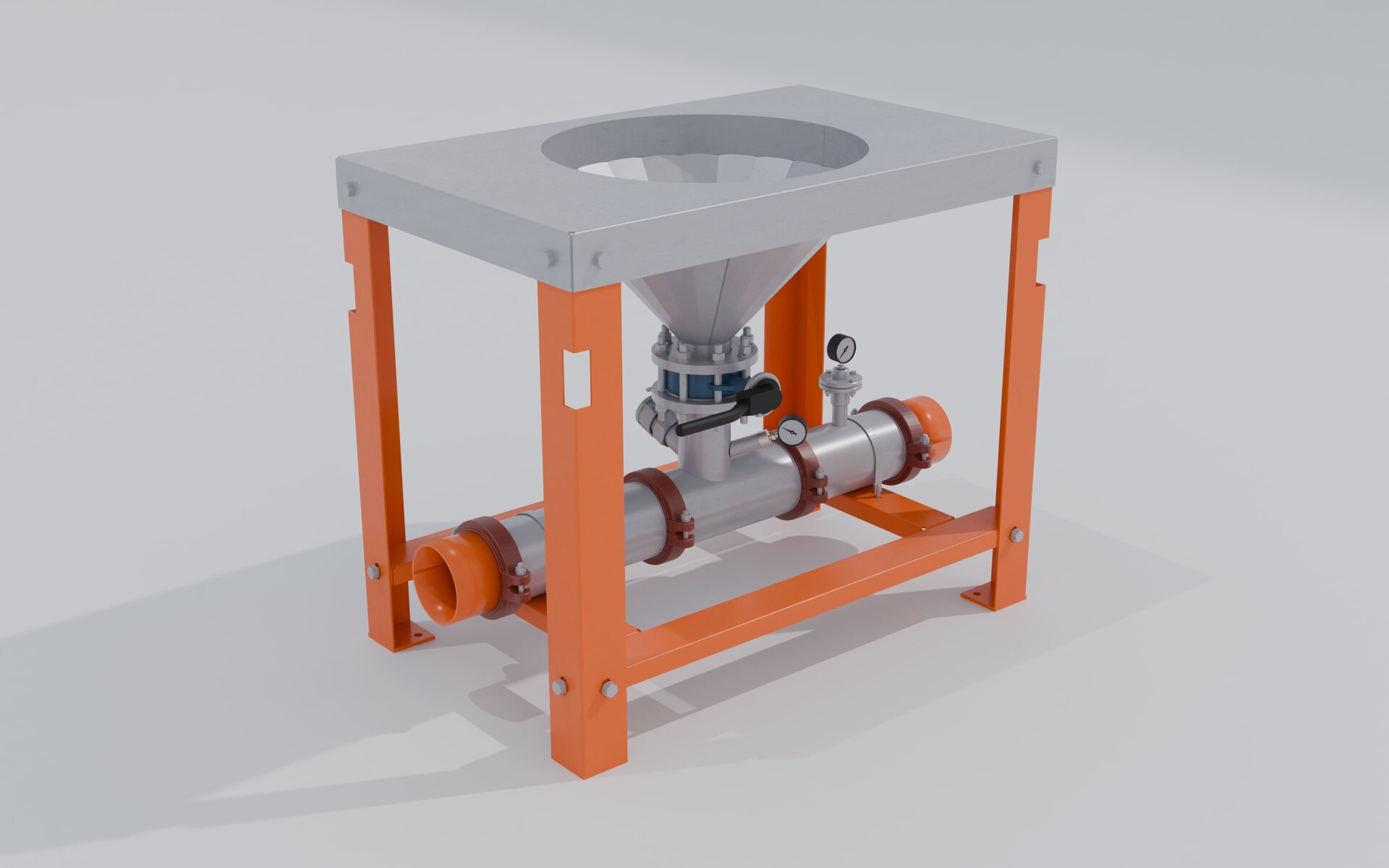

Фото модели

ВС-1

ВС-2

ВС-3

ВС-3-2000

Назначение и подбор

Оборудование обеспечивает ввод жидких и порошкообразных компонентов в высокотурбулентный поток, благодаря чему выполняются смешивание, утяжеление и предварительное диспергирование материалов. Модельный ряд позволяет подобрать гидроворонку с учётом требуемой производительности циркуляционной системы, характеристик насоса и диаметра трубопроводной обвязки.

СОВМЕСТИМОСТЬ И АНАЛОГИ (ЗАМЕНА ОБОРУДОВАНИЯ)

Наши смесительные воронки ВС-1 по габаритным, присоединительным размерам и производительности технически совместимы/взаимозаменяемы с гидроворонками MI Swaco (МИ СВАКО) модели HI-RIDE и Vortex. Данное оборудование может быть установлено на блоки приготовления растворов циркуляционных систем, при модернизации буровых установок, взамен следующих моделей гидравлических воронок: Falcon (Акрос), KWYLD (Кингвелл Инжиниринг), ИНКОР, ГС-150 (Уником), ВГ-100 (Джи Форс Сепарейшн), ИГВ-220 (Исот+).

Воронки моделей ВС-2 по габаритным, присоединительным размерам и производительности технически совместимы/взаимозаменяемы с гидроворонками Derrick Mud Hopper. Данное оборудование может быть установлено на блоки приготовления растворов циркуляционных систем, при модернизации буровых установок, взамен следующих моделей гидравлических воронок: Falcon (Акрос), GNSLDSB / GNSLDMB (GN Solid Control), ВГ-200 (Джи Форс Сепарейшн), SM-150 turbo (АО Хадыженский машиностроительный завод / АО Краснодарский завод Нефтемаш) , KWYLD (Кингвелл Инжиниринг), Джет (Промкомплектсервис), СГМ-200 / СГМ-220 (Буртехмаш) и др.

Перед заменой смесительной воронки рекомендуем сверить габаритные и присоединительные размеры с технической документацией вашей буровой установки.

Наши гидравлические воронки (гидроворонки) и гидросмесители по габаритным и присоединительным размерам, а также по ряду комплектующих (литые и сварные корпуса воронок, сменные сопла-насадки из карбида вольфрама, диффузоры, загрузочные бункеры-горловины, обратные клапаны, манометры, фланцевые соединения и быстроразъёмные патрубки, опоры и стойки) технически совместимы и взаимозаменяемы с гидроворонками производства M-I SWACO, в том числе с моделью Hi-Ride, и с гидроворонками Derrick.

Производимое нами оборудование может быть также установлено на циркуляционные системы, при модернизации буровых установок, взамен следующих моделей гидроворонок и гидросмесителей: Hi-Ride (M-I SWACO), mud hopper (Derrick), GNSLDSB / GNSLDMB (GN Solid Control), Vortex, Джет / Jet, ВГ100 / ВГ200, ИГВ-220, СГМ-200 / СГМ-220, SM-150 Turbo, AKR, ИСОТ, ИНКОР, КингВелл / KWYLD и т.д.

Перед заменой смесительного оборудования рекомендуем сверить габаритные и присоединительные размеры, производительность по раствору, диаметр и тип сопла (2", 3", 4"), диаметры и расположение патрубков, тип загрузки (самотёк, шнек, насос) и присоединительные размеры фланцев с технической документацией вашей буровой установки и циркуляционной системы.
