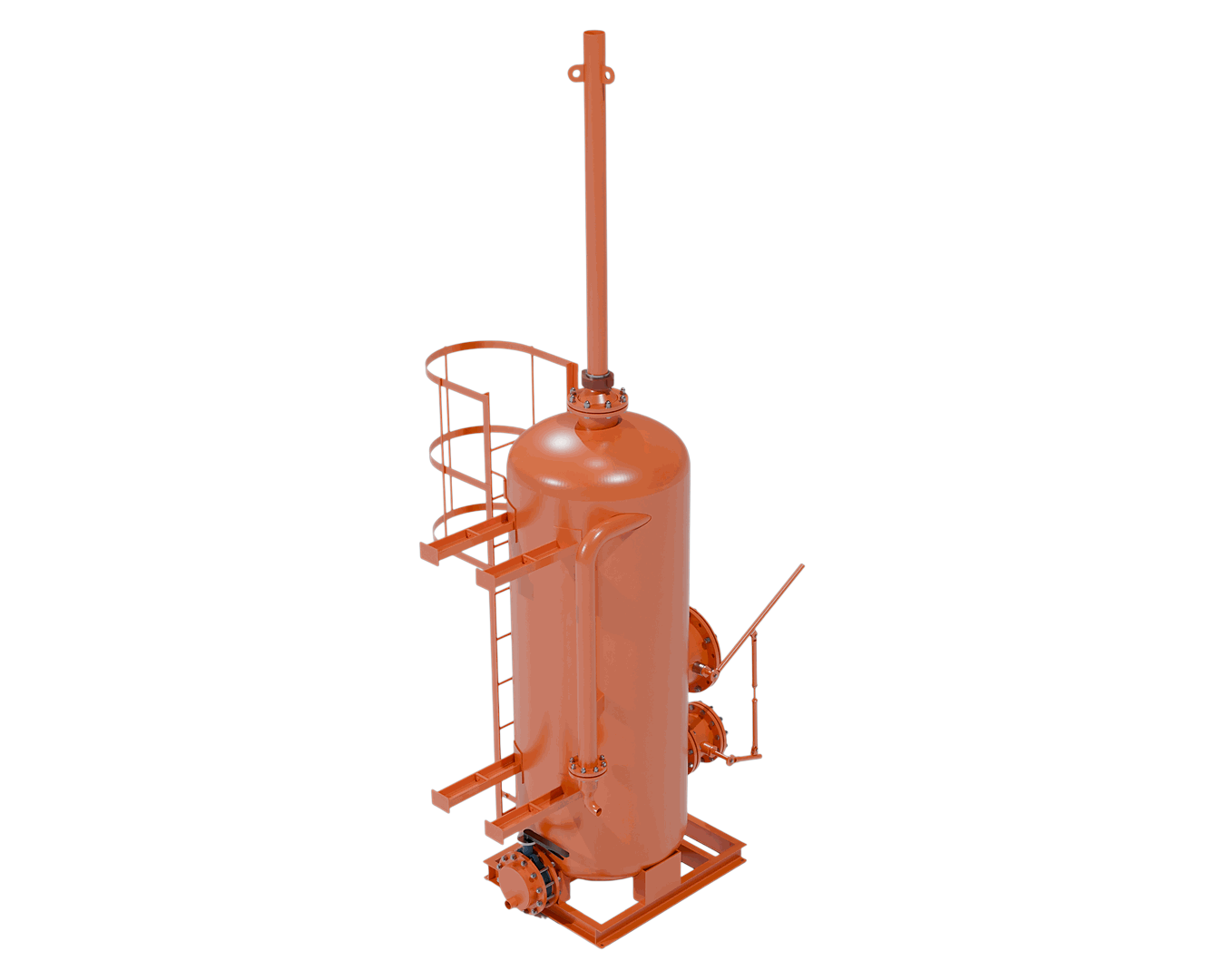

Сепаратор бурового раствора СРБ-2

Сепаратор бурового раствора СРБ-2 предназначен для разделения газожидкостной смеси при ликвидации газопроявлений во время бурения нефтяных и газовых скважин. После сепарации буровой раствор возвращается в циркуляционную систему, а выделенная газовая фаза направляется на безопасное рассеивание в атмосферу либо к факельному стояку для последующего сжигания.

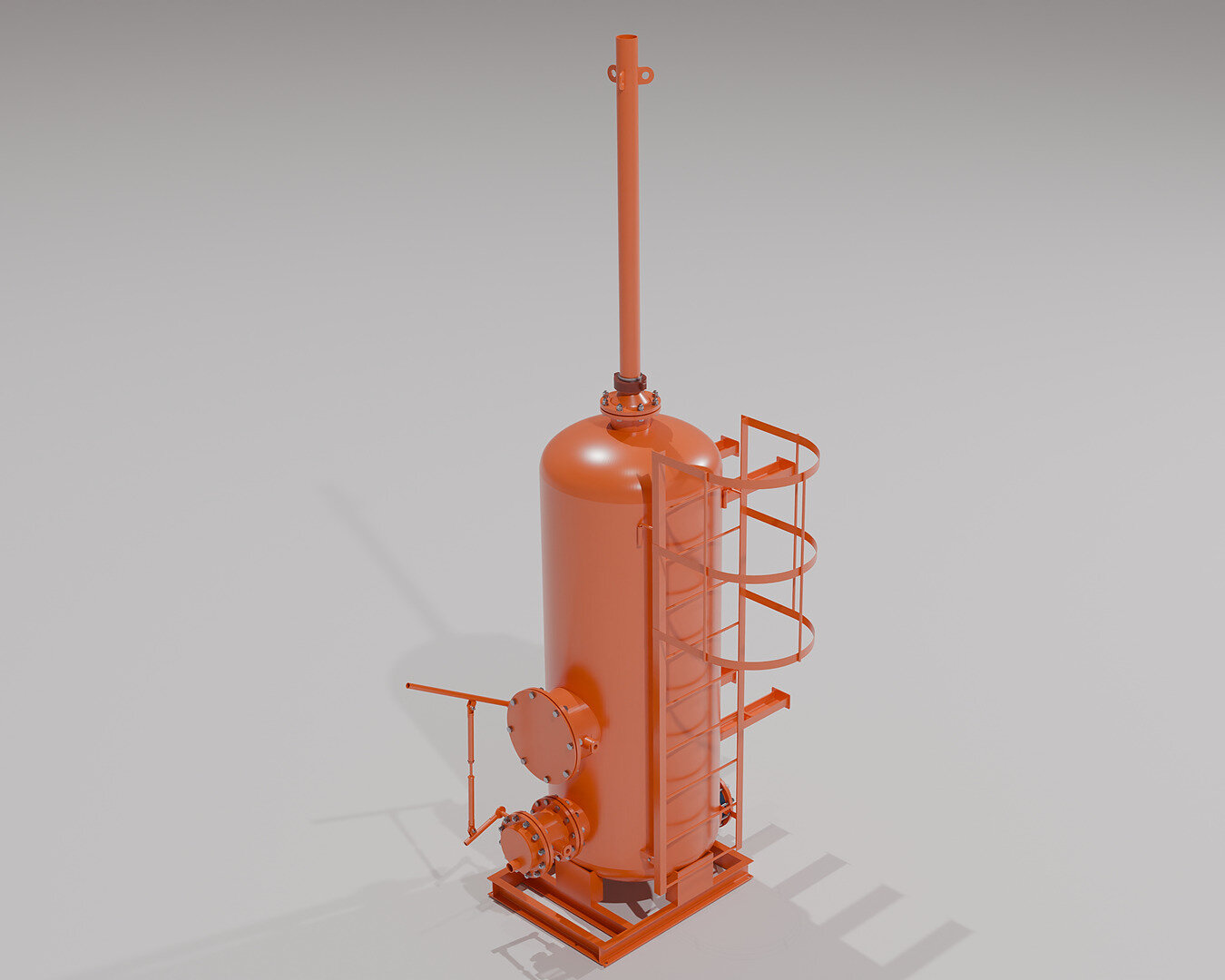

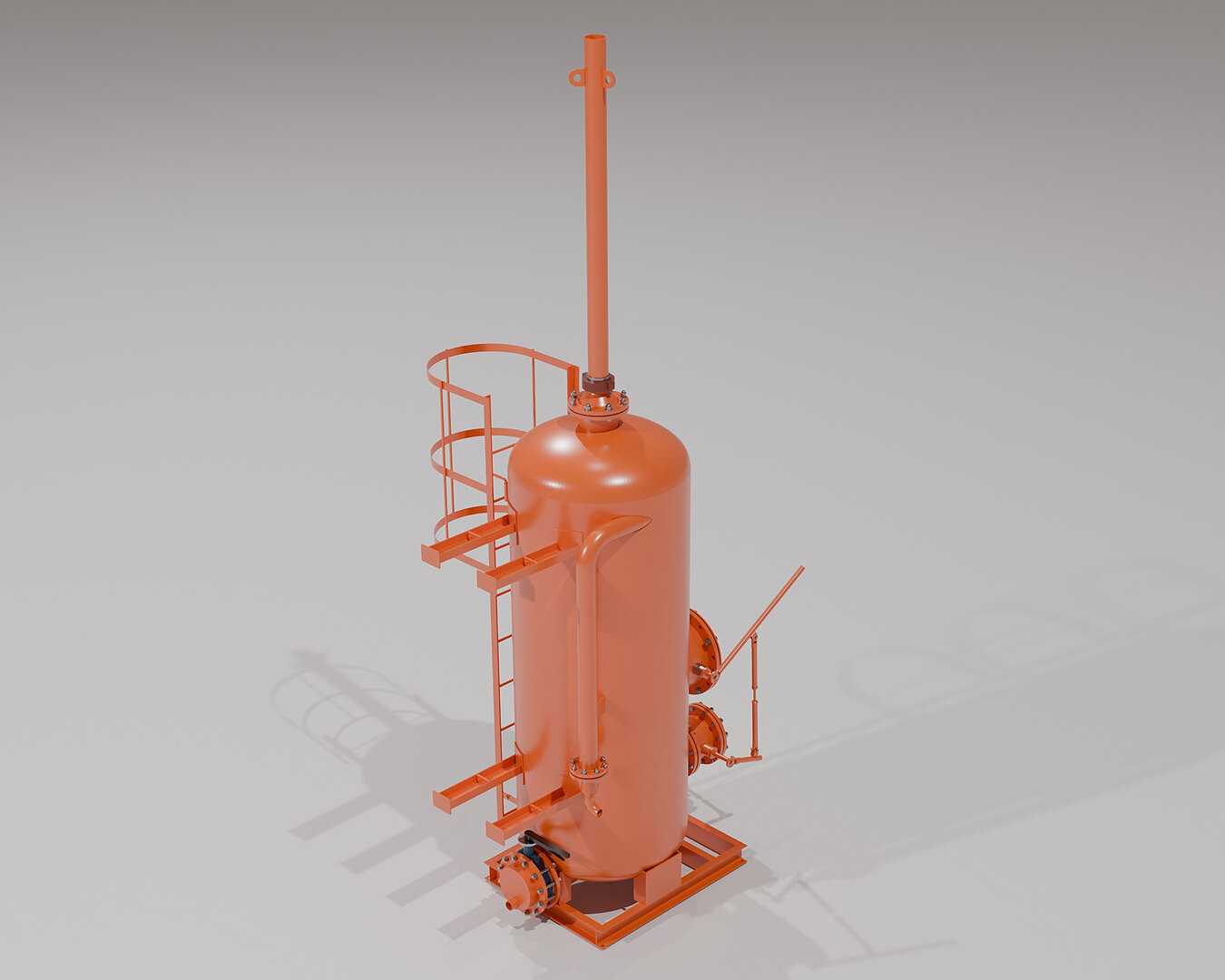

Фото модели

Технические характеристики СРБ-2

Параметр	Значение для СРБ-2
Производительность по газу, м³/ч, не более	6000
Производительность по жидкости, м³/ч, не более	200
Рабочее давление, МПа, не более	0,07
Рабочий объём сепаратора, м³, не менее	2,5
Габаритная длина, мм, не более	2200
Габаритная ширина, мм, не более	2100
Габаритная высота, мм, не более	3100
Подвод бурового раствора	Фланец 80 × 35 по ГОСТ 28919-91
Температура бурового раствора, °C	От +10 до +80
Плотность жидкой фазы, т/м³	0,8–2,2
Пластическая вязкость, Па·с, не более	0,04
Динамическое / статическое напряжение сдвига, Па, не более	35 / 10
Срок эксплуатации, лет	10
Масса, кг, не более	1500

Конструктивные и эксплуатационные преимущества

1

Рычажно-поплавковый механизм управляет поворотной заслонкой и автоматически поддерживает требуемый уровень бурового раствора внутри сепаратора, сокращая необходимость постоянного присутствия оператора.
2

Проверенная конструктивная схема рассчитана на устойчивую работу при интенсивных газопроявлениях и обеспечивает организованное разделение газовой и жидкой фаз.
3

Взаимозаменяемость запасных частей с аналогичными образцами оборудования отечественного производства упрощает снабжение, техническое обслуживание и восстановительный ремонт.
4

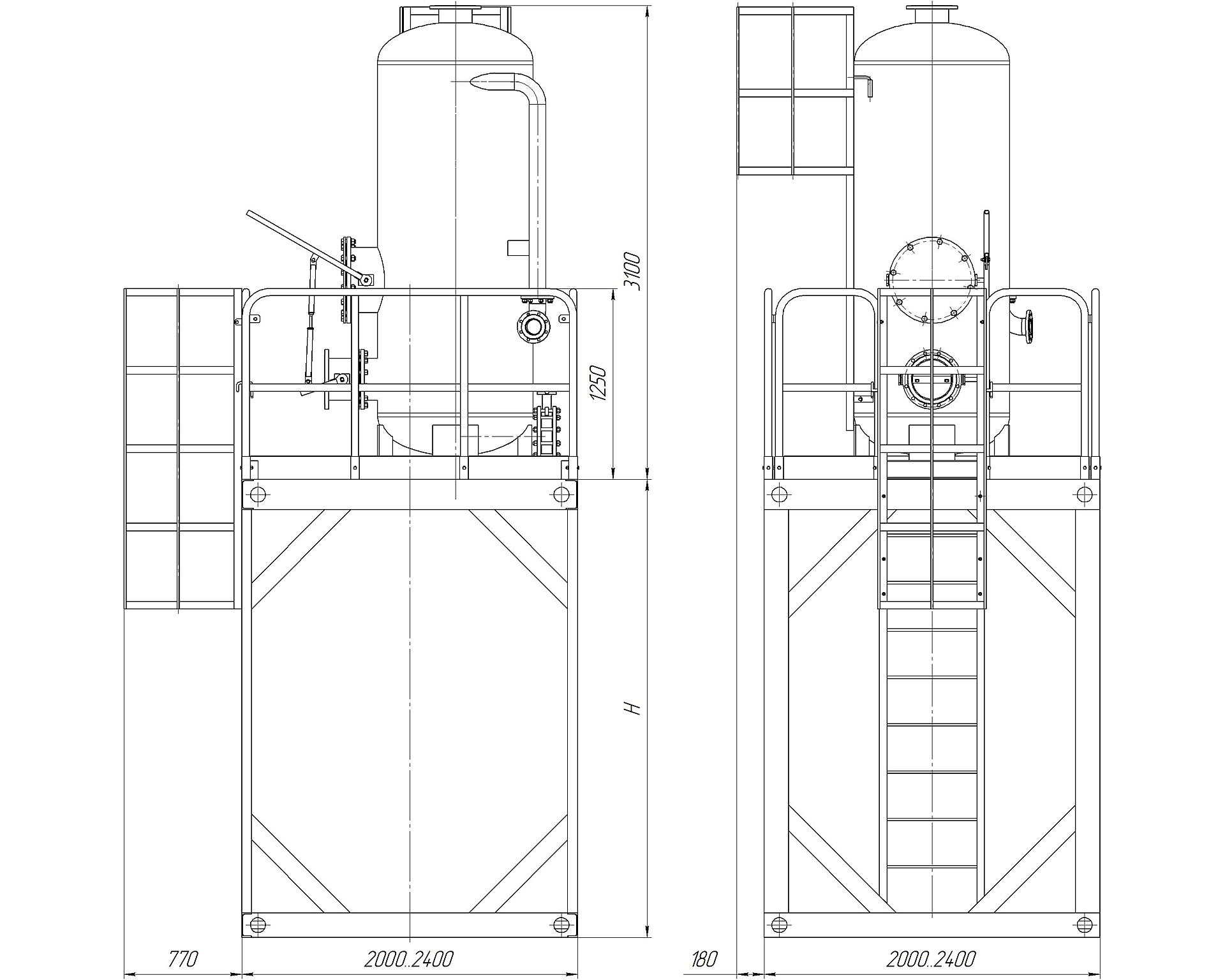

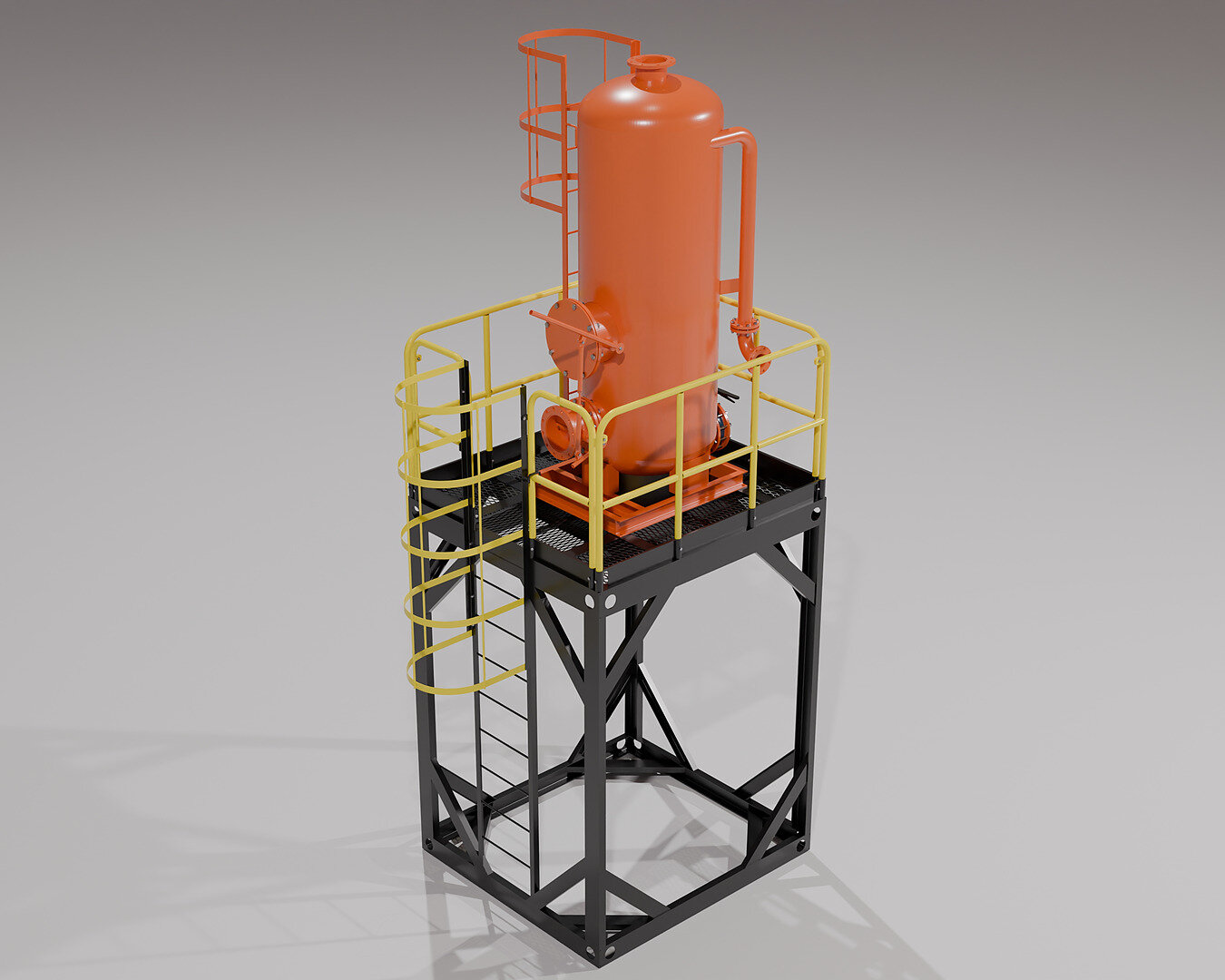

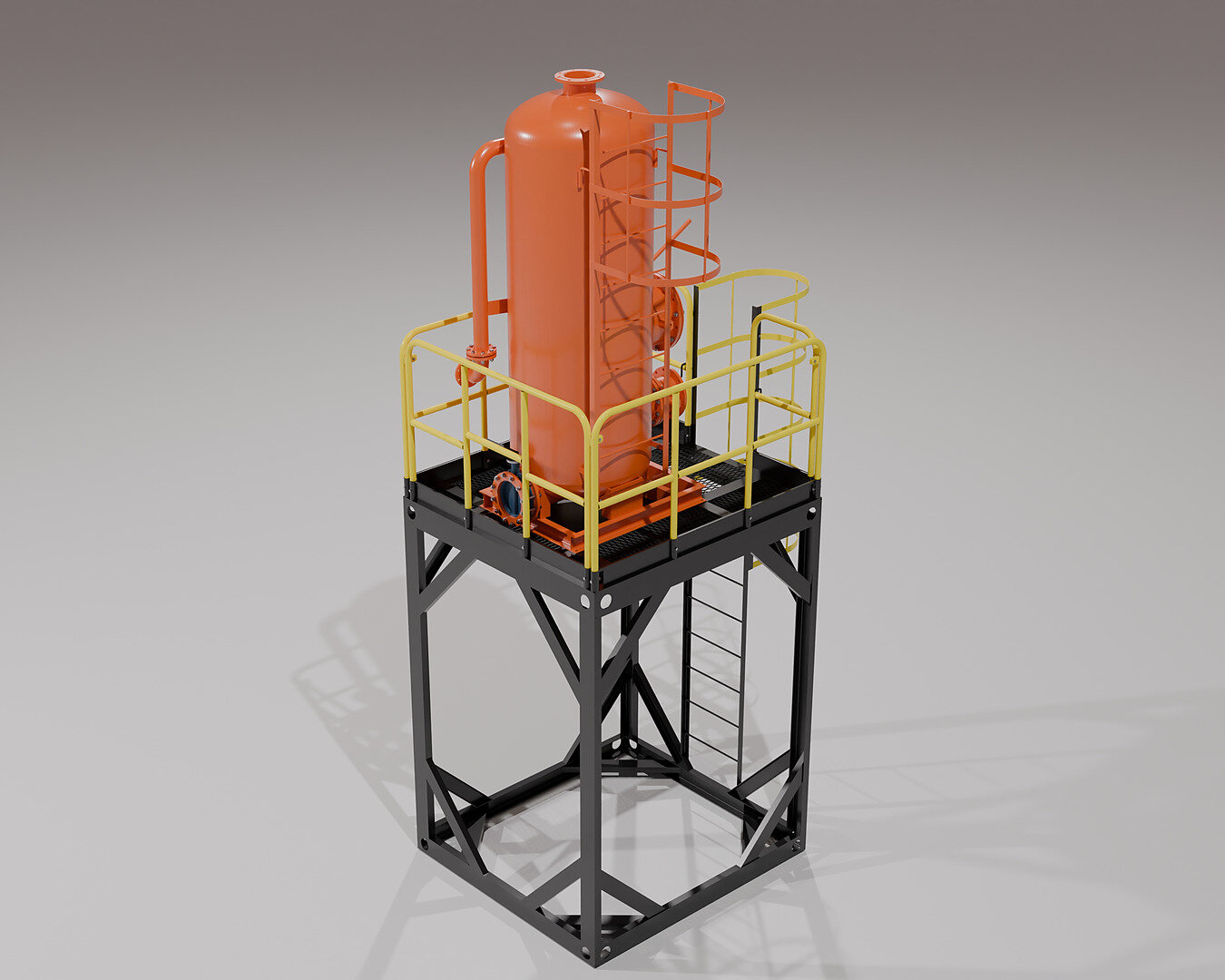

По требованию заказчика сепаратор может поставляться на опорной раме, что облегчает транспортирование, монтаж и размещение изделия в составе циркуляционной системы.
5

Ремонтопригодная компоновка обеспечивает доступ к обслуживаемым узлам и позволяет выполнять регламентные и восстановительные операции непосредственно на объекте эксплуатации.
6

Цинконаполненная эмаль наружного покрытия устойчива к воздействию буровых растворов, включая растворы на углеводородной основе, и повышает защиту металлических поверхностей от эксплуатационного износа.

Ключевые параметры

Производительность сепарации — до 6000 м³/ч по газовой фазе и до 200 м³/ч по жидкости.
Рабочее давление — не более 0,07 МПа; рабочий объём аппарата — не менее 2,5 м³.
Рабочая среда — буровые растворы на водной и нефтяной основе с нетоксичными пластовыми газами и частицами выбуренной породы.

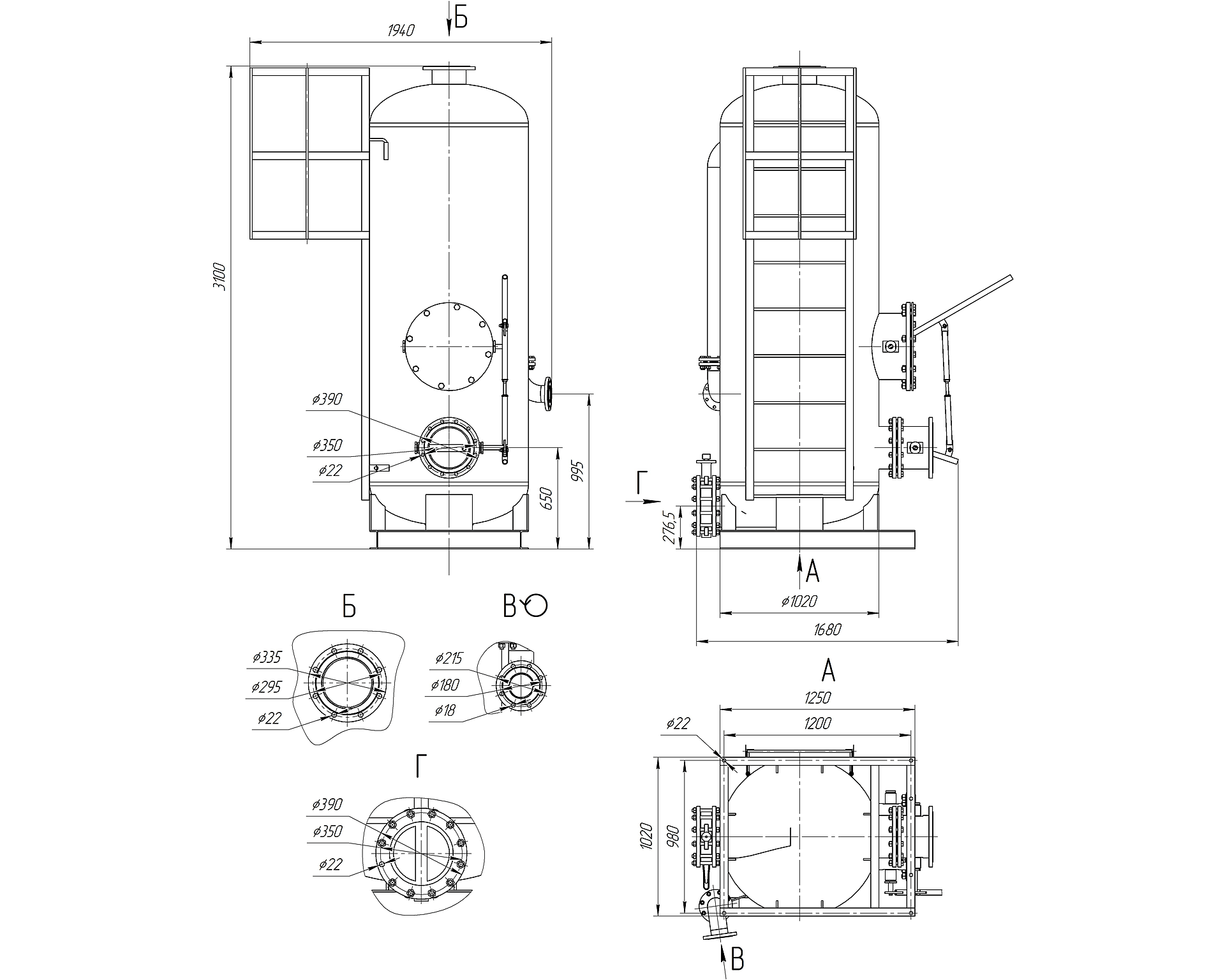

Габаритные размеры — не более 2200 × 2100 × 3100 мм; масса — не более 1500 кг.
Срок эксплуатации — 10 лет.

Области применения

Оборудование применяется в составе циркуляционных систем буровых установок различных классов. СРБ-2 рассчитан на обработку растворов на водной и нефтяной основе, содержащих свободные и растворённые нетоксичные пластовые газы, а также частицы выбуренной породы.
Допустимая рабочая среда может иметь нейтральную, кислую с показателем pH до 5,5 или щелочную с показателем pH до 12 реакцию. Диапазон температуры бурового раствора составляет от +10 до +80 °C, плотность жидкой фазы — от 0,8 до 2,2 т/м³, пластическая вязкость — до 0,04 Па·с, динамическое напряжение сдвига — до 35 Па, статическое напряжение сдвига — до 10 Па.

Условия заказа

Цена, срок изготовления и окончательная комплектность сепаратора СРБ-2 определяются после согласования условий эксплуатации и требований проекта. Для подготовки коммерческого предложения рекомендуется указать параметры ожидаемого газопроявления, свойства бурового раствора, вариант отвода газа, необходимость поставки на раме и требования к присоединению оборудования.
