Пескоотделители
Продукция раздела
Технические характеристики пескоотделителей гидроциклонных
| Параметр | ГЦК-360 | ПГС-2 | ПГД-3 |
|---|---|---|---|
| Количество гидроциклонов, шт. | 1 | 2 | 3 |
| Диаметр цилиндрической части гидроциклонов, мм | 360 | 250 | 250 |
| Пропускная способность, л/с, не менее | 45 | 60 | 90 |
| Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более при плотности бурового раствора 1,1×10³–1,2×10³ кг/м³, мкм | 50-150 | 44–100 | 44–100 |
| Минимальный напор в коллекторе, МПа | 0,30 | 0,22 | 0,22 |
| Назначение исполнения | Грубая очистка при расходе от 45 л/с | Грубая очистка при расходе от 60 л/с | Грубая очистка при расходе от 90 л/с |
Эксплуатационные особенности и преимущества
- 1
Гидроциклоны диаметрами 250 мм и 360мм ориентированы на удаление песчаной фракции и обеспечивают предварительное снижение содержания твёрдых включений в потоке бурового раствора.
- 2
Модельный ряд одним, двумя или тремя гидроциклонами позволяет подобрать производительность оборудования под параметры циркуляционной системы и фактическую нагрузку по раствору.
- 3
Пескоотделитель может использоваться как отдельная ступень грубой очистки или как функциональный узел комплексной системы обработки бурового раствора.
Ключевые параметры
-
ГЦК-360: 1 гидроциклон Ø360 мм. пропускная способность не менее 45 л/с.
-
ПГС-2: 2 гидроциклона Ø250 мм. пропускная способность не менее 60 л/с.
-
ПГС-3: 3 гидроциклона Ø250 мм. пропускная способность не менее 90 л/с.
-
Удаляемая фракция: 44–150 мкм с эффективностью 95 % и более при установленных значениях плотности частиц и раствора.
-
Минимальный напор в коллекторе: 0,22 МПа для ПГС-2 и ПГД-3; 0,30 МПа для ГЦК-360.
-
Назначение: грубая ступень очистки бурового раствора от песчаной фракции выбуренной породы.
Области применения
По предоставленным исходным данным пескоотделители рассчитаны на работу с неутяжелённым буровым раствором в условиях умеренного макроклиматического района по ГОСТ 16350-80. Минимальная температура окружающего воздуха при эксплуатации составляет +1 °C.
Пескоотделитель может применяться как самостоятельный узел циркуляционной системы либо входить в состав сито-гидроциклонной установки. Модели различаются количеством циклонов и пропускной способностью, что позволяет выбрать исполнение с учётом расчётного расхода бурового раствора.
Условия заказа
Цена, срок изготовления и комплектность гидроциклонного пескоотделителя определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, требуемое количество циклонов, рабочий напор, схему подключения и необходимость включения оборудования в состав комплексной установки.
Под ваши технологические параметры
Оборудования и комплектующих
Изготовления и поставки
Товары с сертификатами
Фото модели
ПГД-3
ПГД-3
ПГС-2
ПГС-2
ГЦК-360
ГЦК-360
Варианты исполнения

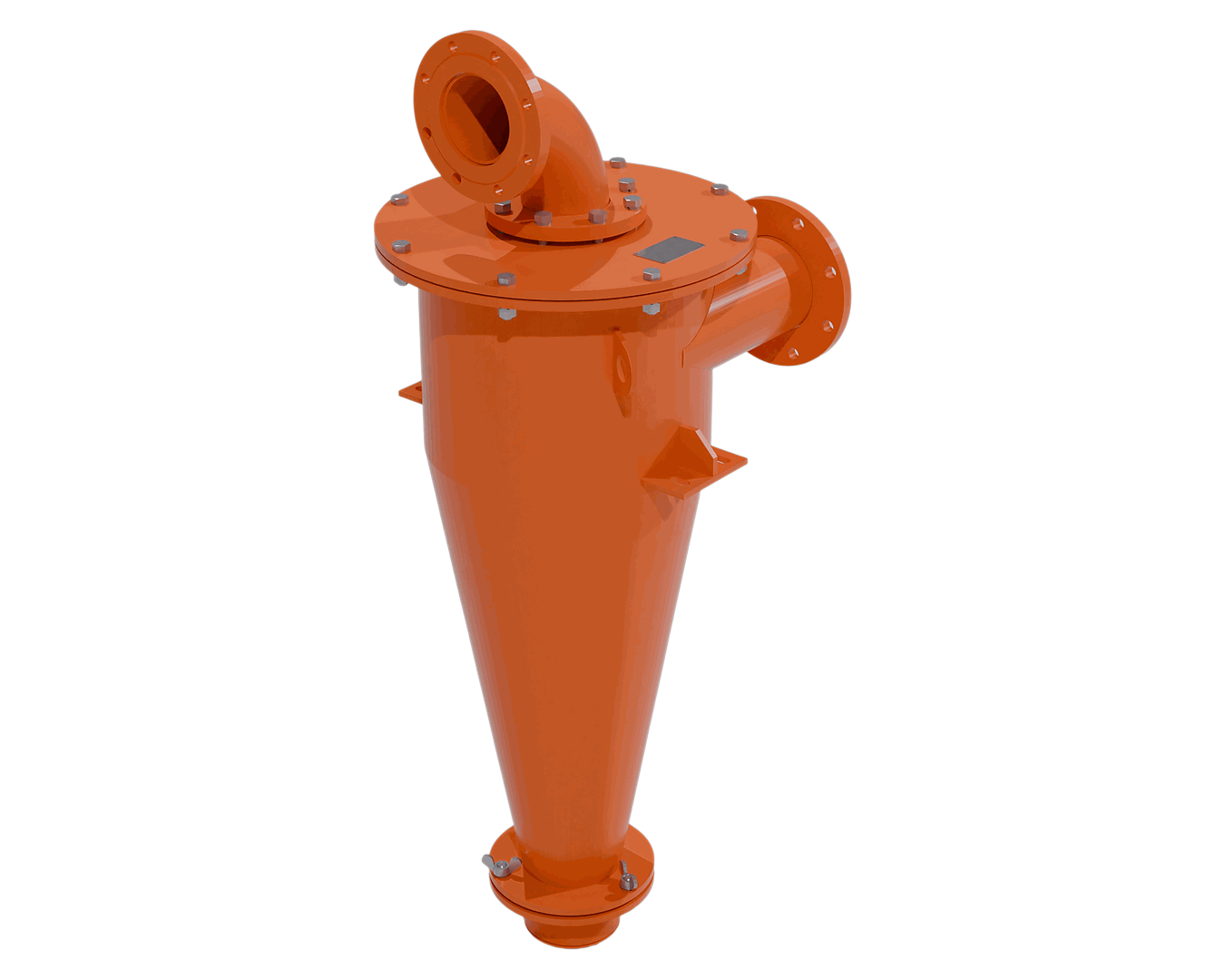

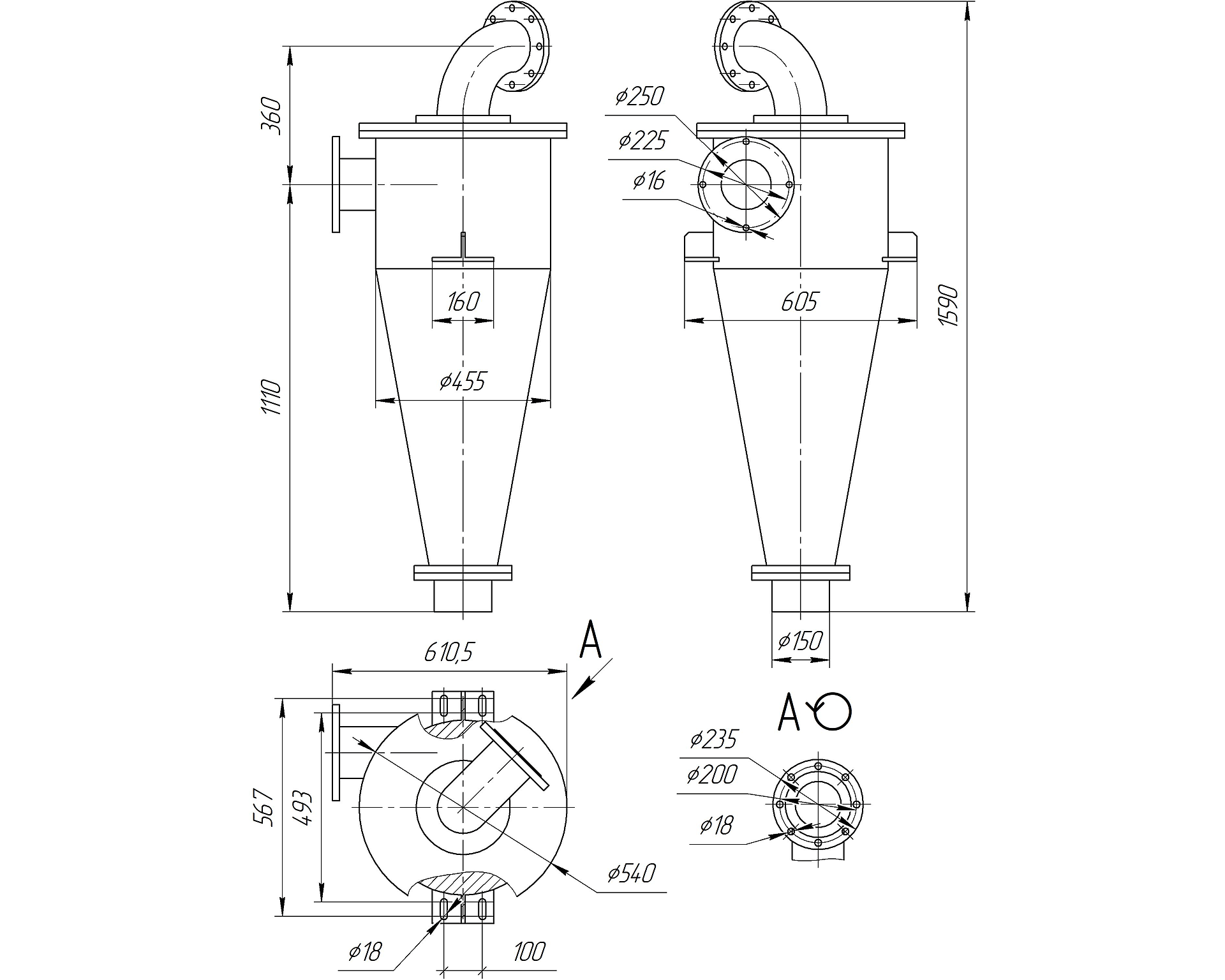

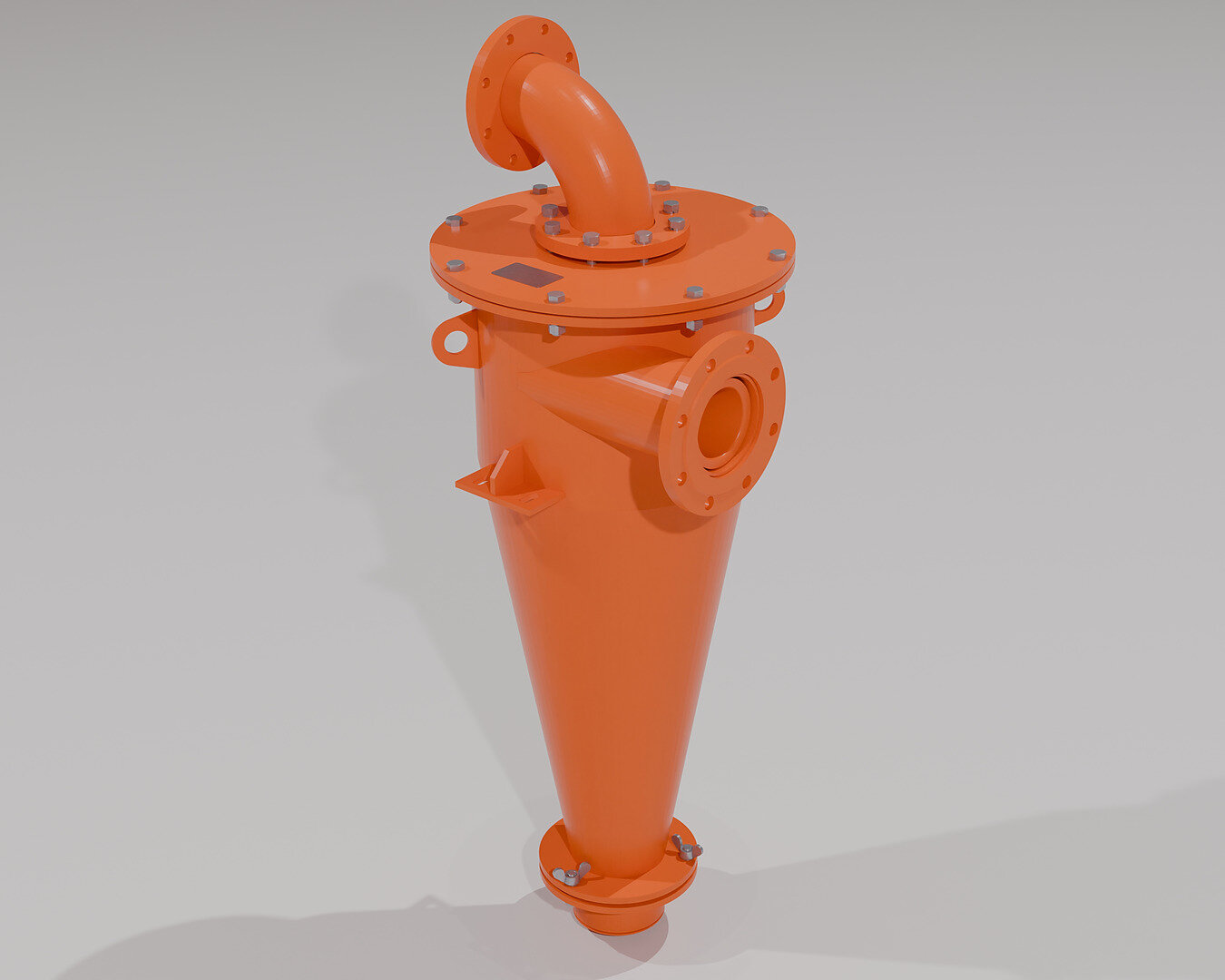

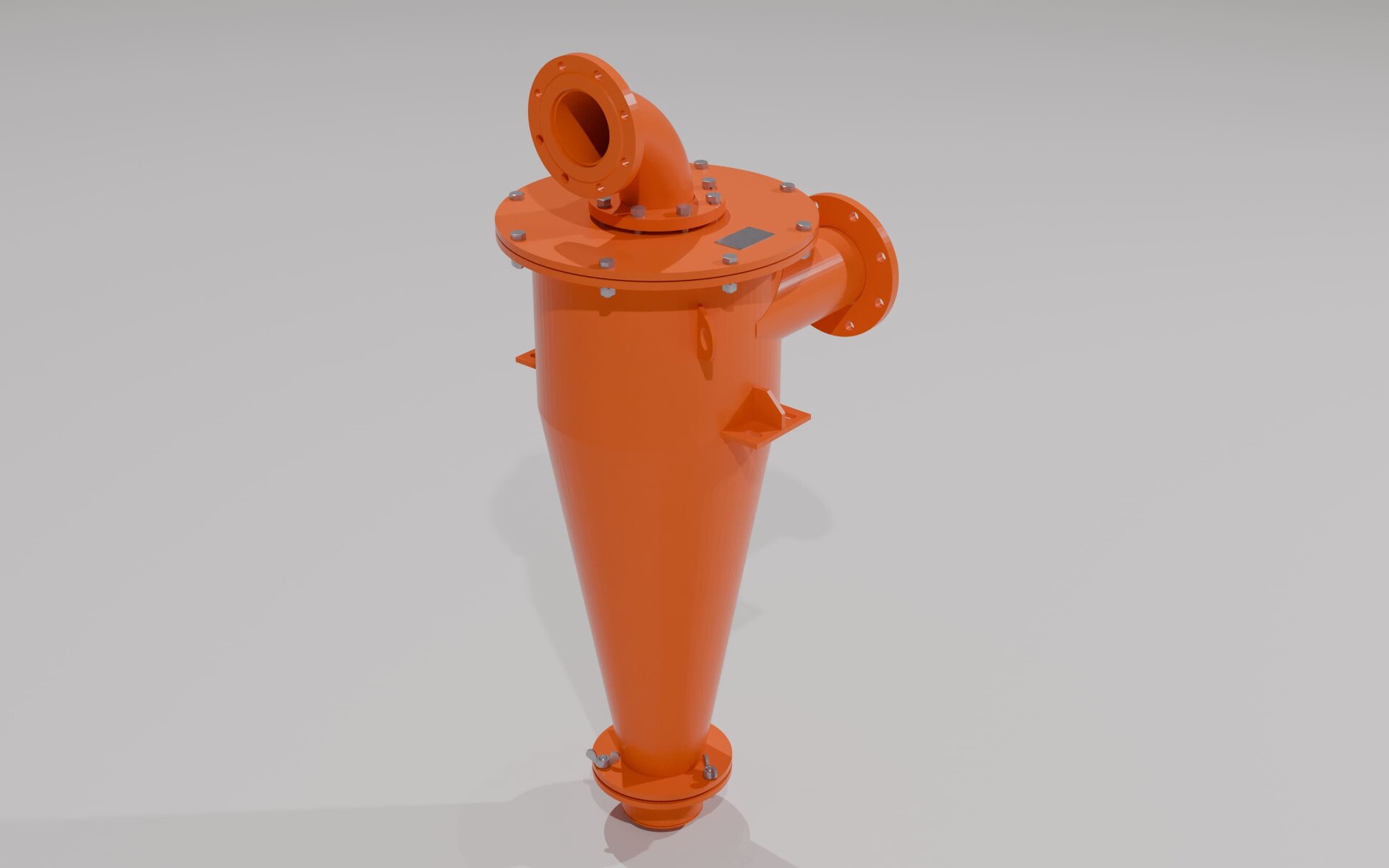

ГЦК-360
Благодаря безрамной конструкции устройство может эксплуатироваться как автономный модуль компактного формата, интегрироваться в состав гидроциклонной установки, либо выступать в роли вспомогательного элемента, дополняющего действующую систему очистки буровых растворов.

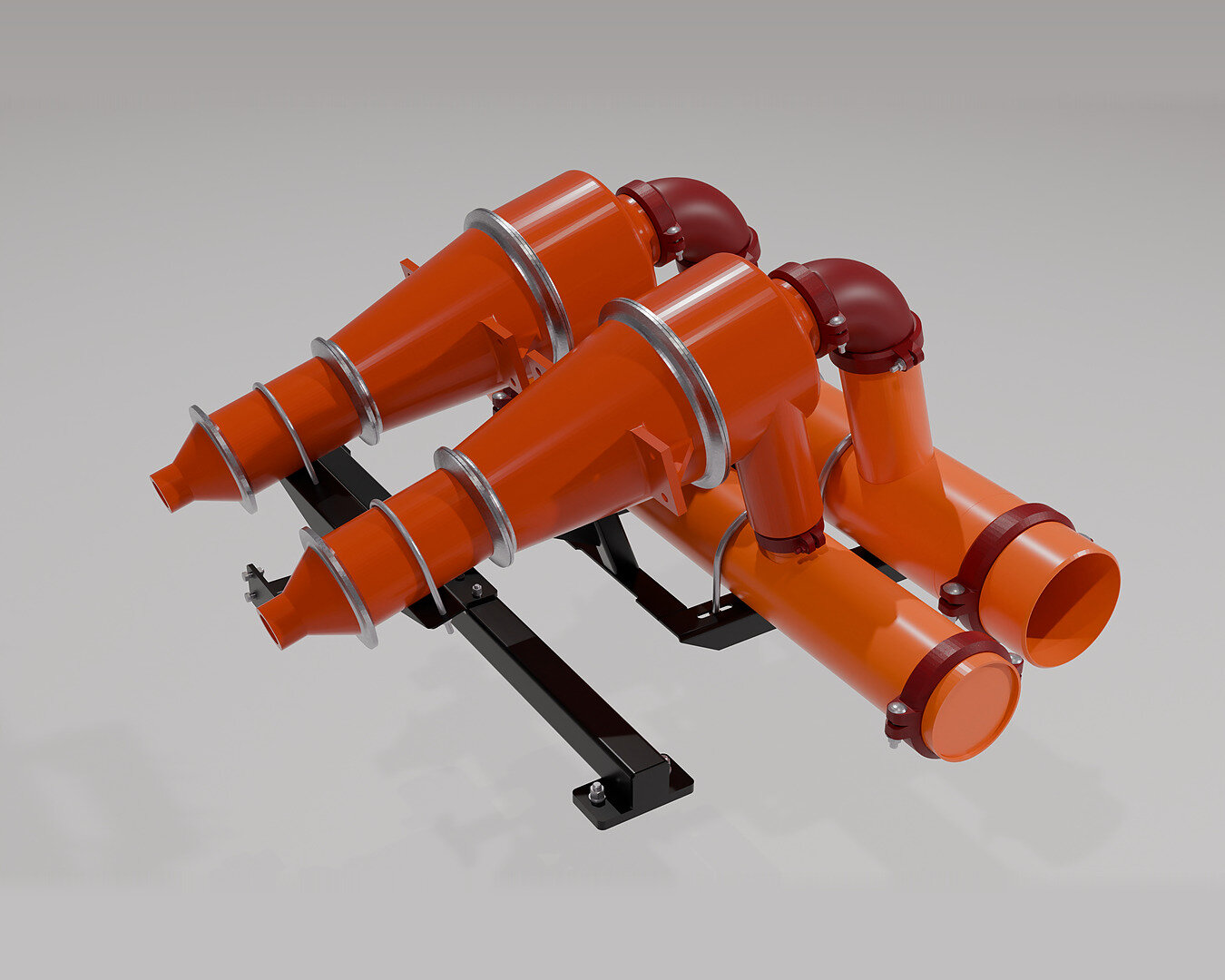

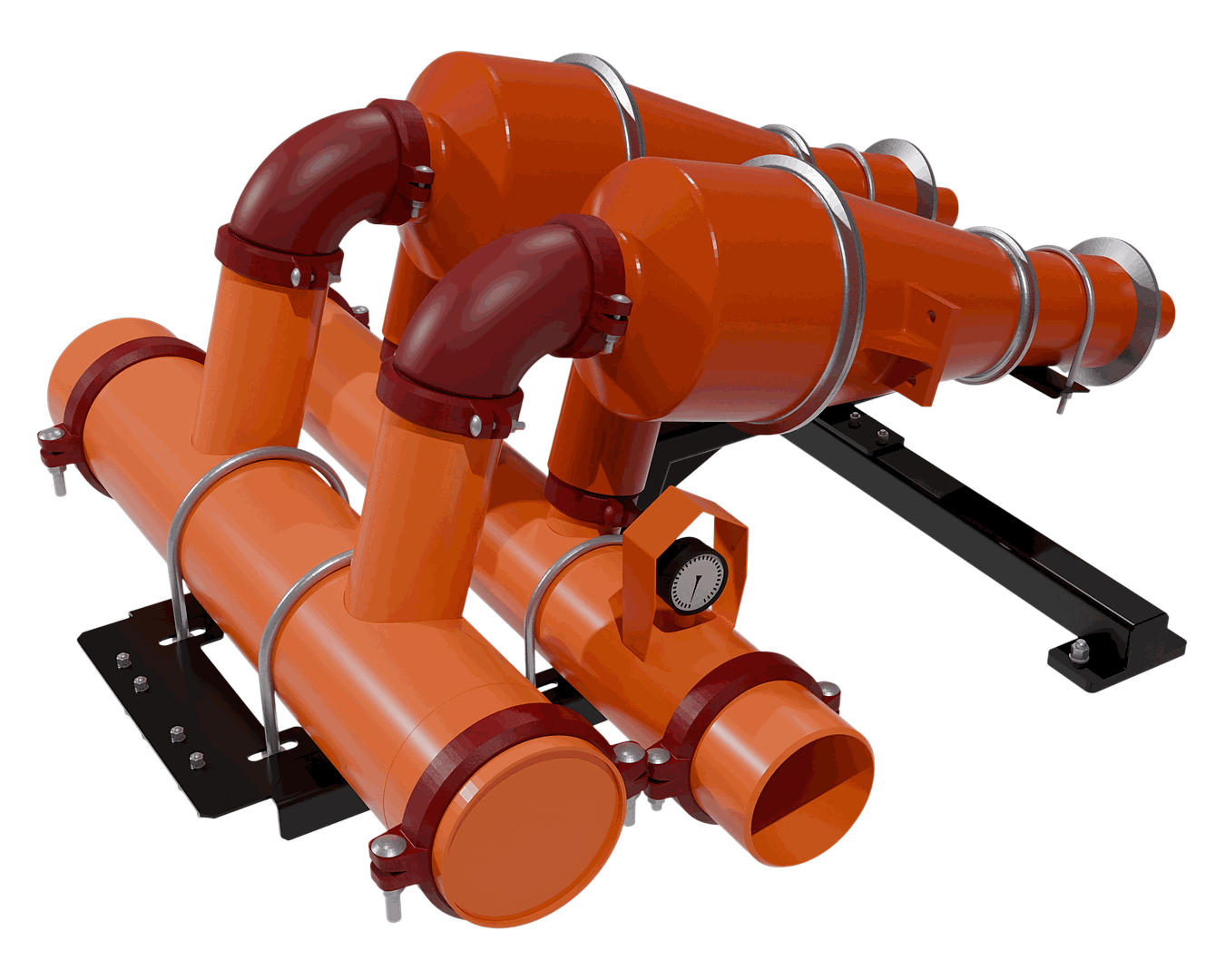

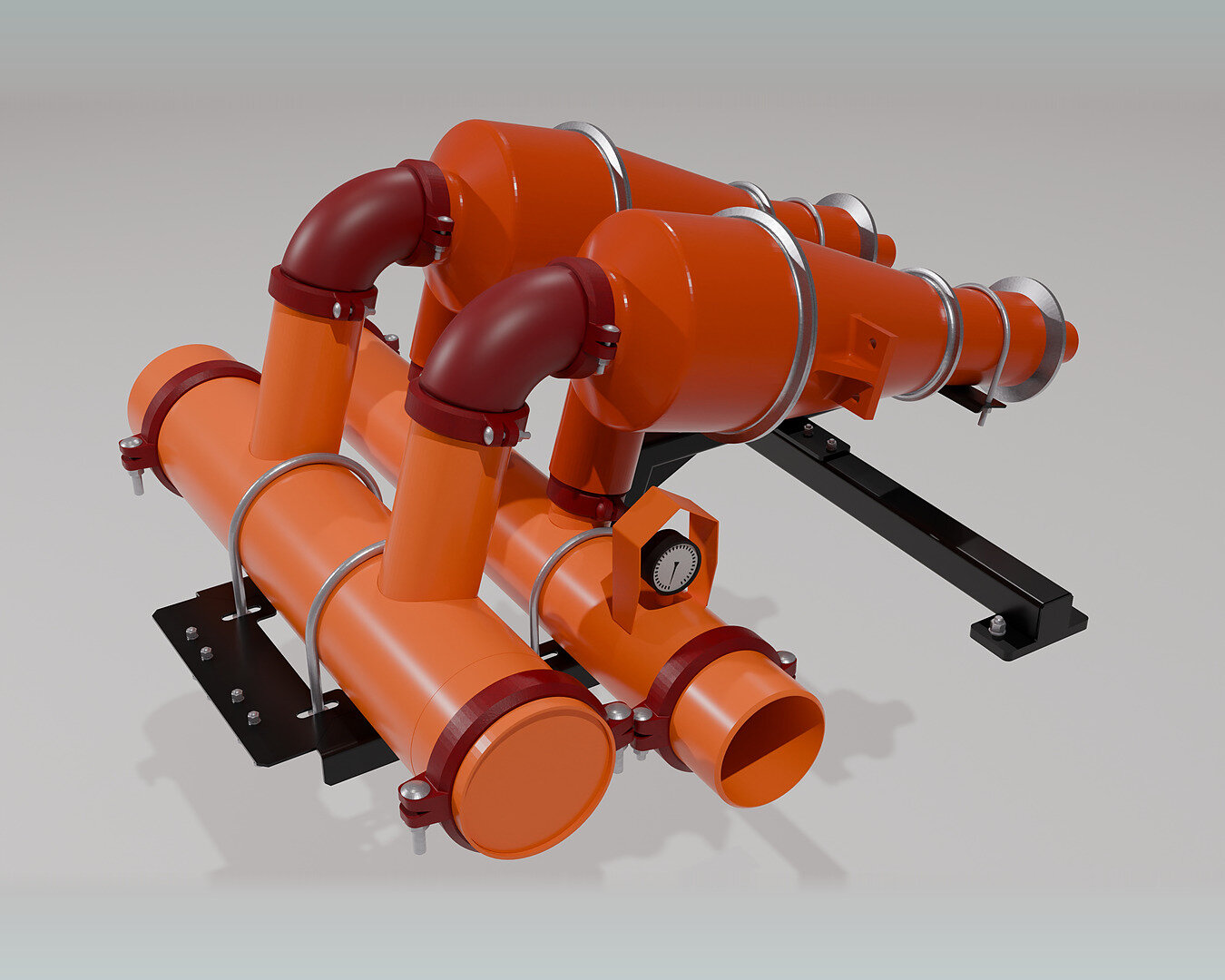

ПГС-2
Может эксплуатироваться как автономный модуль, интегрироваться в состав гидроциклонной установки, либо выступать в роли вспомогательного элемента, дополняющего действующую систему очистки буровых растворов.

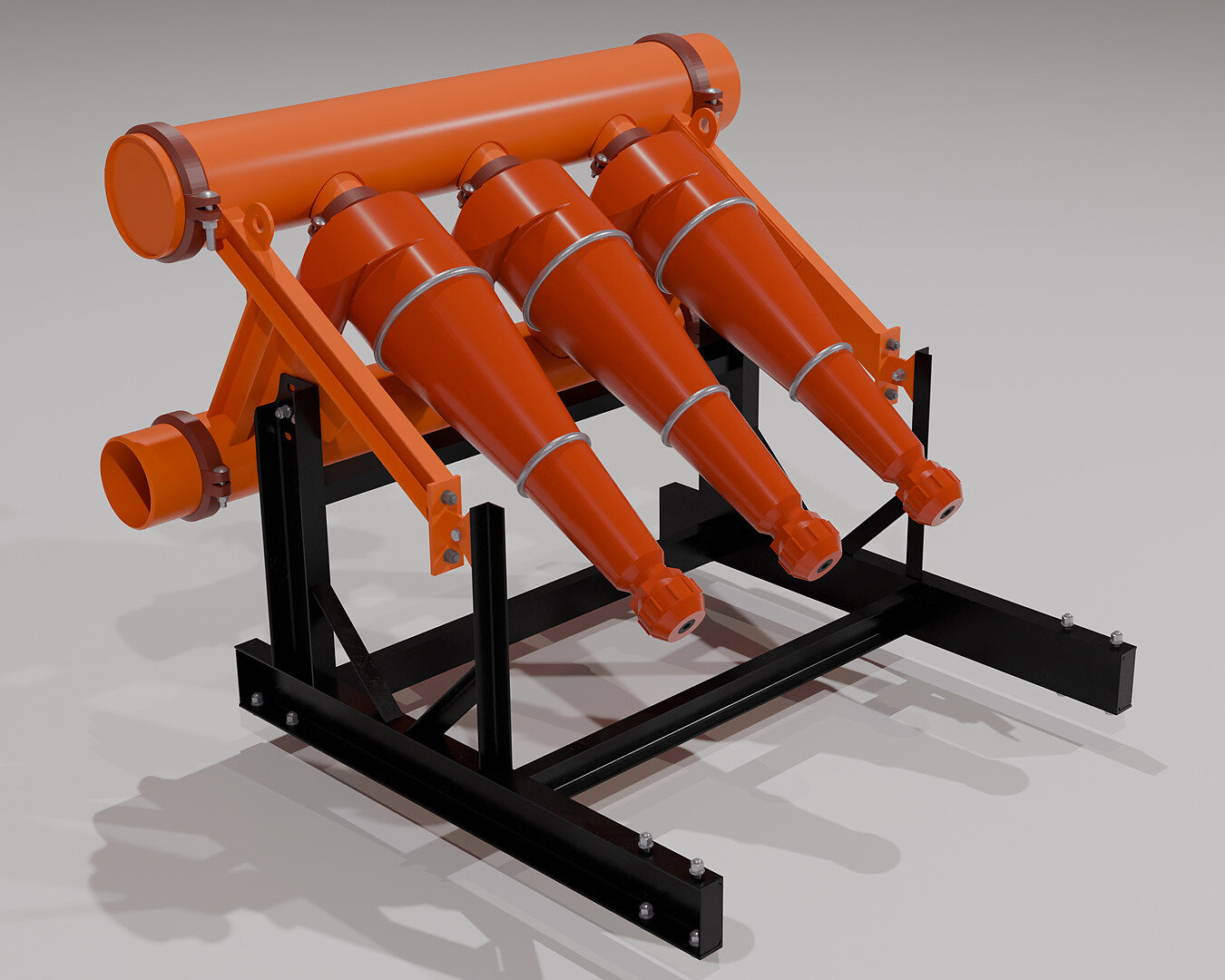

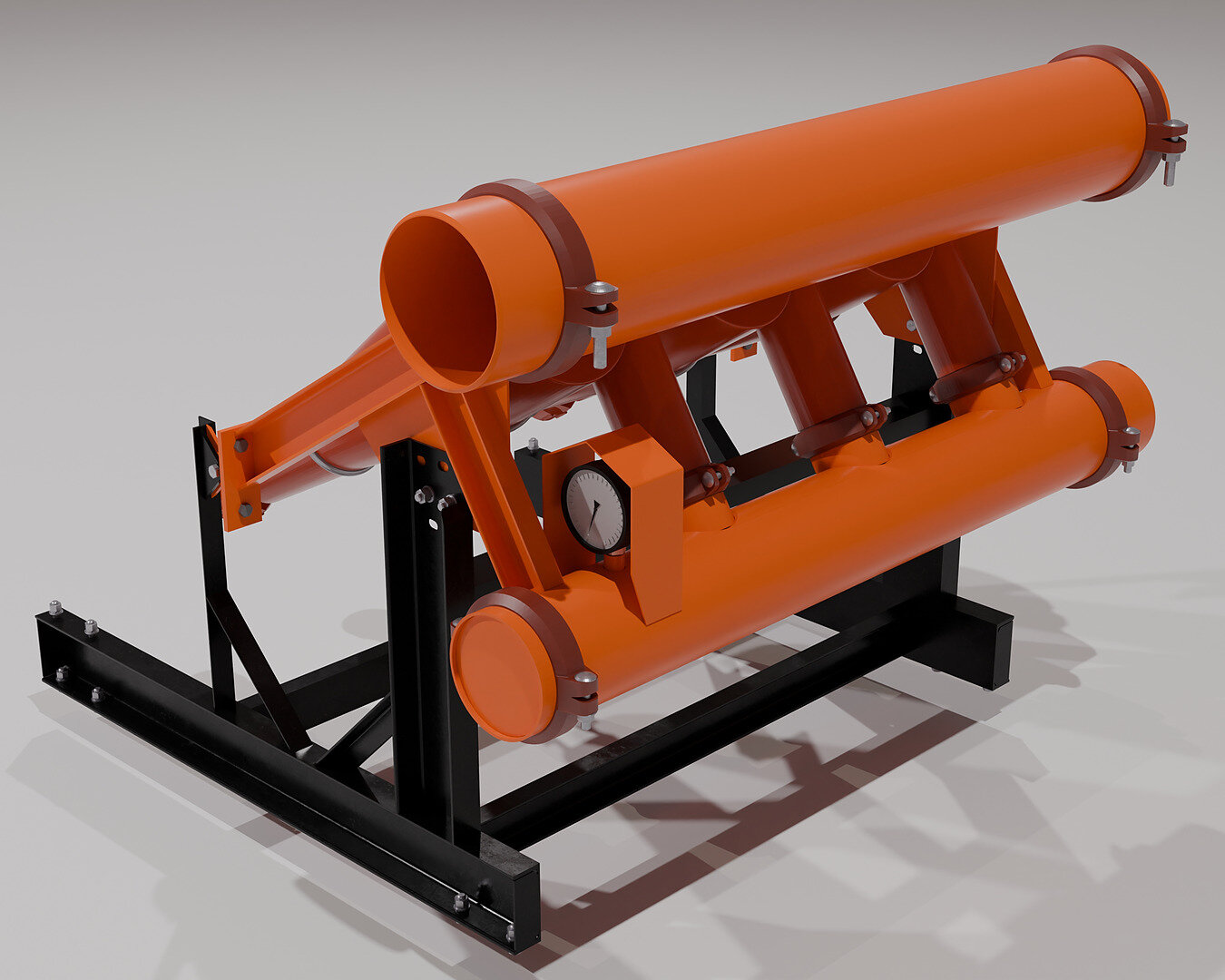

ПГД-3
Увеличенное кол-во гидроциклонов увеличивает пропускную способность.
Может эксплуатироваться как автономный модуль, интегрироваться в состав гидроциклонной установки, либо выступать в роли вспомогательного элемента, дополняющего действующую систему очистки буровых растворов.
Варианты исполнения
-
Исполнения ПГС-2 и ПГД-3 различаются количеством параллельно работающих гидроциклонов и пропускной способностью. ГЦК-360 имеет один гидроциклон. Это позволяет выбирать конфигурацию с учётом требуемого расхода бурового раствора: не менее 45 л/с, 60 л/с, 90 л/с.
СОВМЕСТИМОСТЬ И АНАЛОГИ (ЗАМЕНА ОБОРУДОВАНИЯ)
Наши пескоотделители по габаритным и присоединительным размерам, а также по ряду комплектующих (гидроциклоны и хомуты (грувлоки) Victaulic) технически совместимы/взаимозаменяемы с гидроциклонными установками производства MI Swaco (МИ Свако) и Derrick (Деррик).
Перед заменой пескоотделителей рекомендуем сверить габаритные и присоединительные размеры с технической документацией вашей буровой установки.
Данная страница носит исключительно информационный характер, демонстрирует возможную техническую совместимость и возможность замены оборудования, не является официальной страницей перечисленных производителей и не свидетельствует о наличии партнерских, лицензионных или иных отношений с ними. Любые сравнения приводятся исключительно в целях информирования о возможной технической совместимости.
Все упомянутые на этом сайте товарные знаки и наименования принадлежат их законным правообладателям.
