Вибросито СВЛК-2К
Сита вибрационные типа СВЛК-2к предназначены для очистки бурового раствора от выбуренной породы (частиц от 45 до 2000 мкм) при бурении нефтяных и газовых скважин. Применяются в составе буровых установок всех классов. Оборудование может применяться в различных макроклиматических районах, в том числе в условиях Крайнего Севера с рабочими температурами эксплуатации до −45 °C.

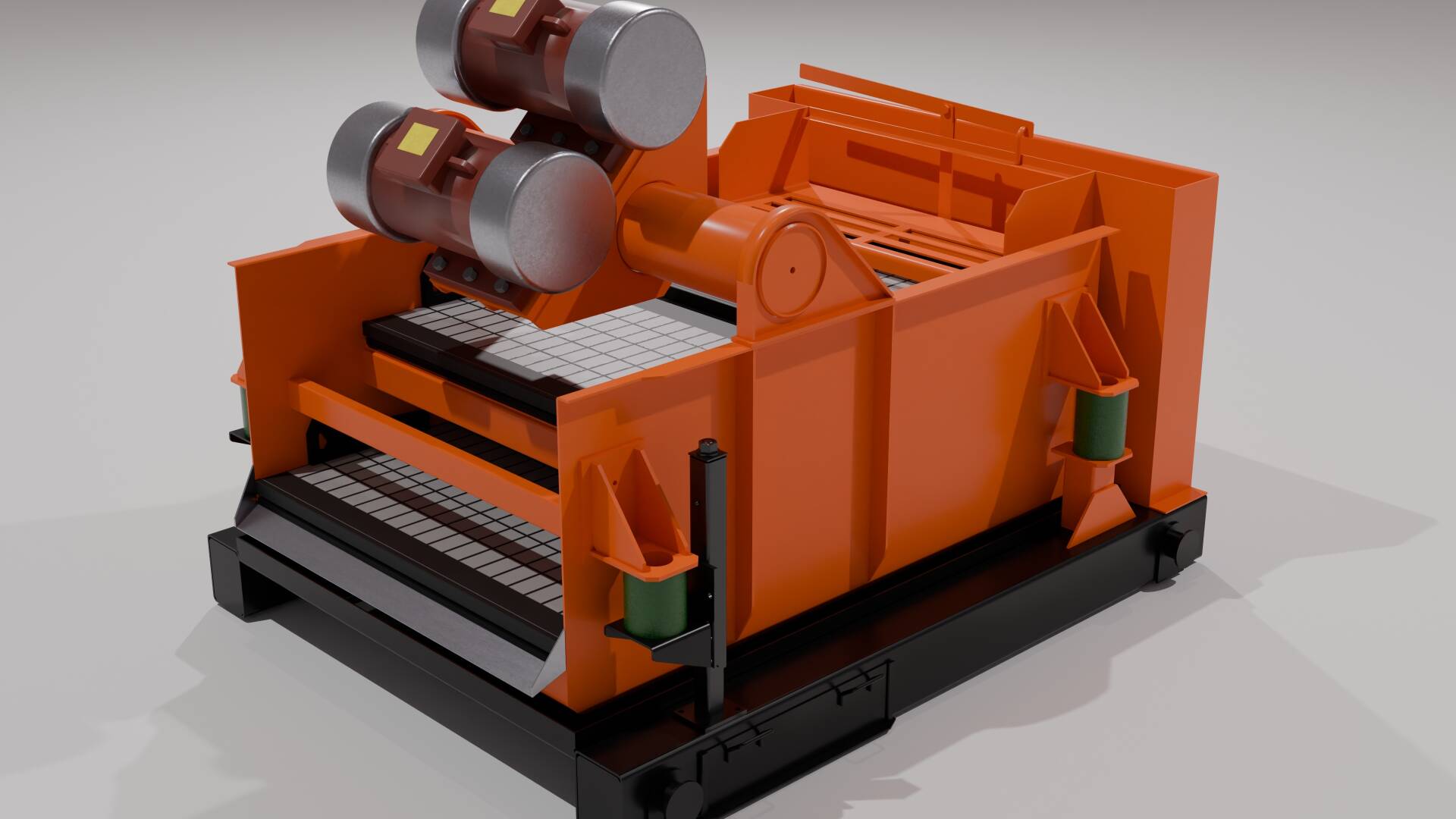

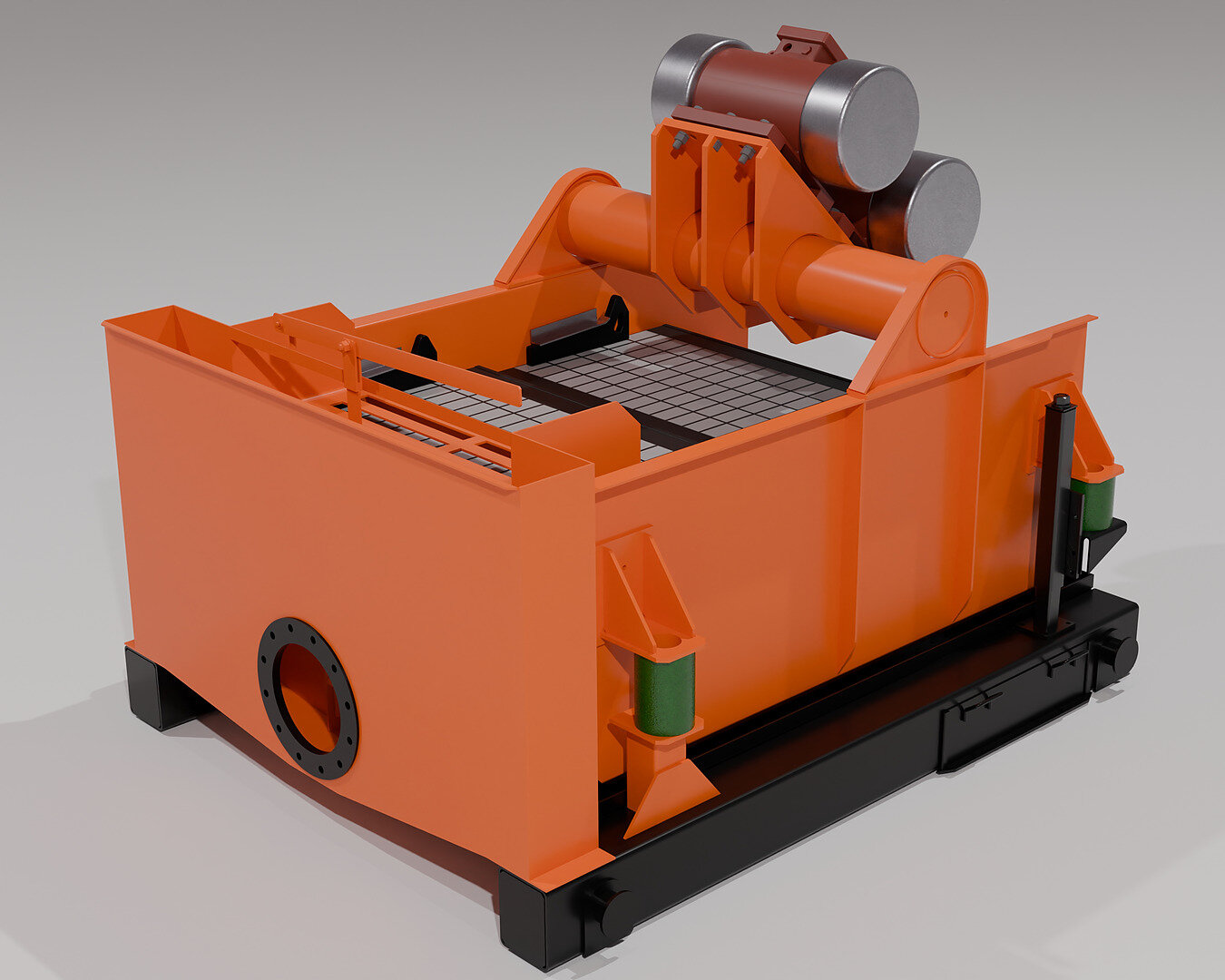

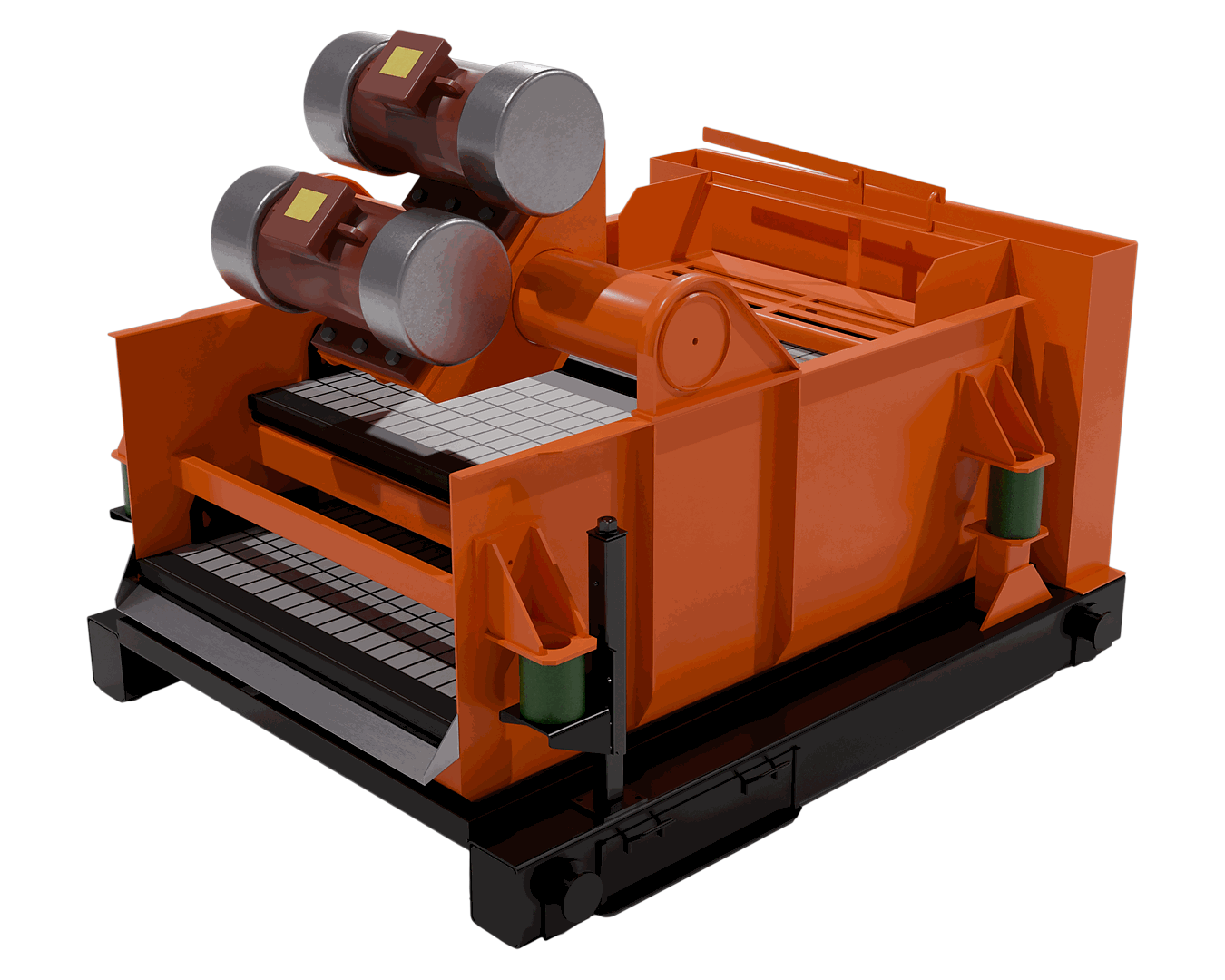

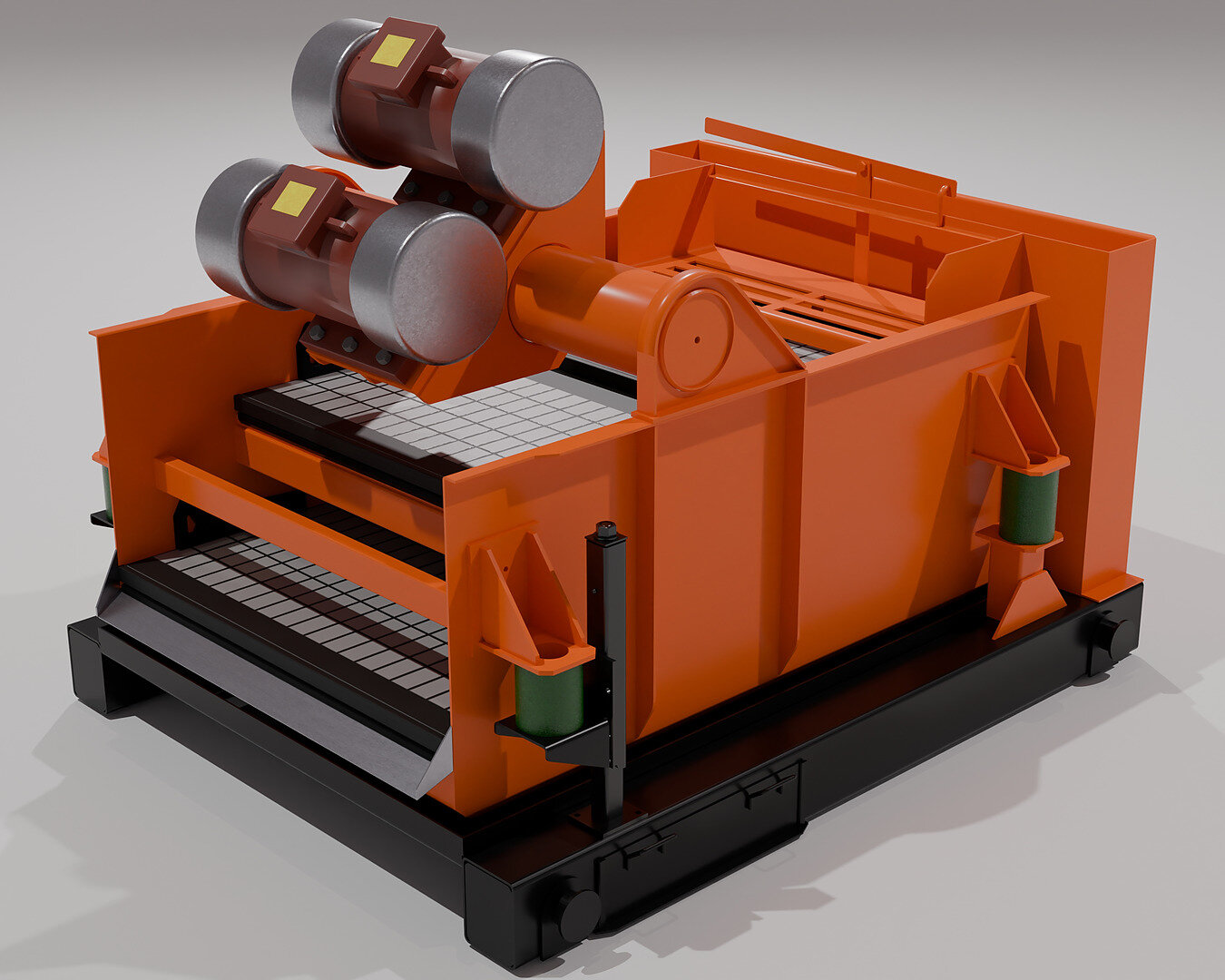

Фото модели
Основные параметры вибросита СВЛК-2К
| Параметр | Значение |
|---|---|
| Размеры ситовых кассет (Д×Ш), мм | 1250±3,3 × 720±2,8 |
| Количество панелей, шт. | 3 |
| Макс. пропускная способность (бурение на воде, сетка 0,2×0,2 мм), м³/с | 0,038 |
| Рабочая поверхность, м², не менее | 2,7 |
| Потребляемая мощность, кВт, не более | 2 × 1,5 |
| Макс. амплитуда колебаний вибрирующей рамы, мм, не менее | 2,8 |
| Угол наклона рамы вибрирующей, град, в диапазоне | от -3 до +3 |
| Виброускорение, g, не менее | 6,0 |
| Габаритные размеры (Д×Ш×В), мм, не более | 2210 × 1814 × 1695 |
| Масса (без ЗИП), кг, не более | 1300 |
| Назначенный срок эксплуатации*, лет | 10 |

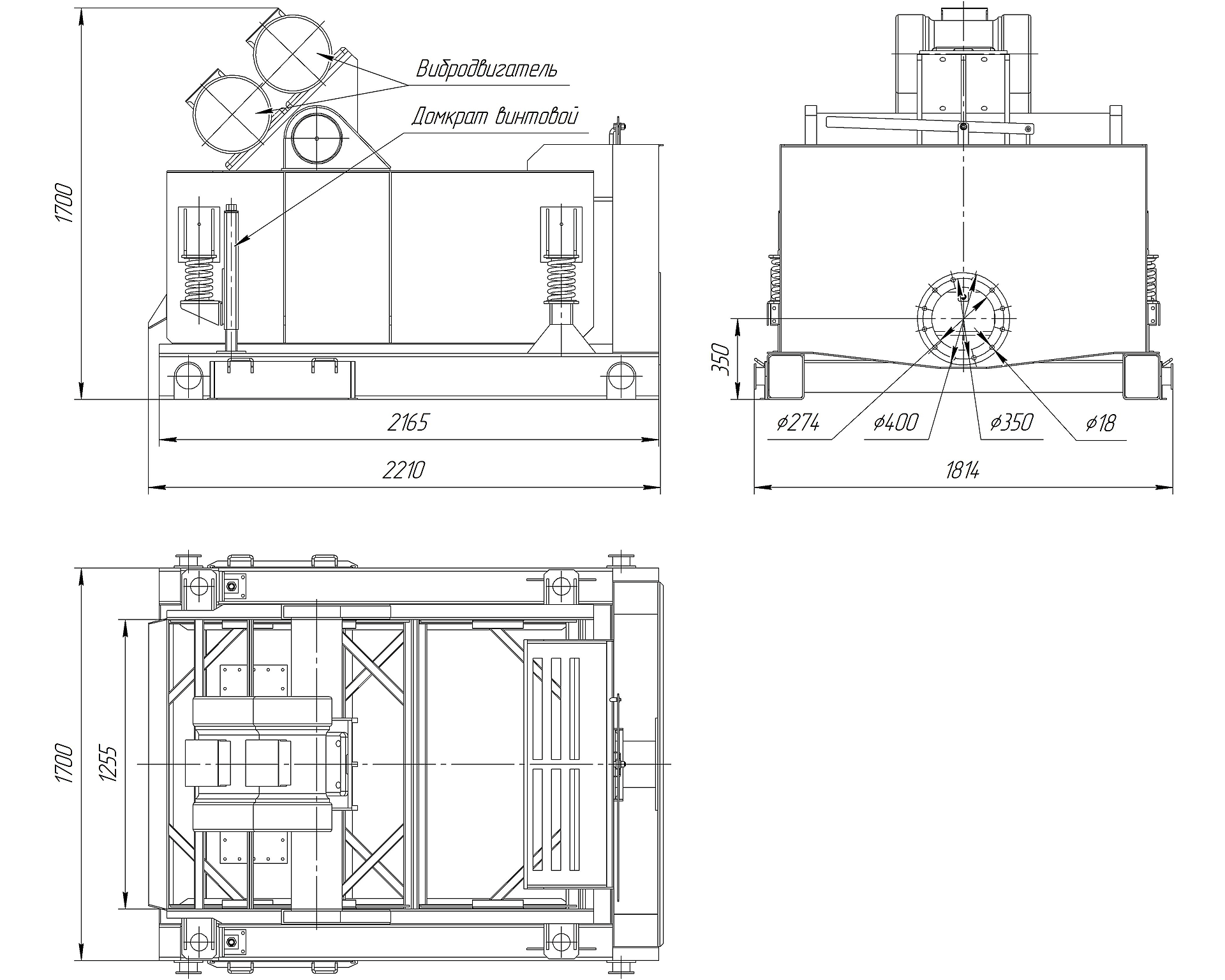

Схемы оборудования
Эксплуатационные особенности и преимущества
- 1
Крупноформатные ситовые панели. В отличие от классической серии, здесь применяются кассеты увеличенного размера — 1250×720 мм. Три панели вместо четырёх обеспечивают ту же рабочую площадь 2,7 м², сокращая количество стыков и потенциальных точек перелива раствора.
- 2
Линейный тип колебаний. Направленная линейная вибрация формирует стабильный поток шлама вдоль панели, минимизирует обратный перенос частиц и снижает динамическую нагрузку на несущую раму. Результат — более сухой шлам на выходе и меньший износ конструкции.
- 3
Сниженное энергопотребление. Привод 2×1,5 кВт (суммарно 3,0 кВт) обеспечивает достаточное виброускорение 6,0 G при ощутимо меньшем расходе электроэнергии по сравнению с моделями эллиптического типа. Это особенно важно при длительном бурении и работе от автономных генераторов.
- 4
Малая масса при высокой производительности. Снаряжённая масса вибросита — не более 1300 кг. Облегчённая конструкция упрощает транспортировку, монтаж на ёмкости блока очистки и перестановку между кустовыми площадками без привлечения тяжёлой грузоподъёмной техники.
- 5
Совместимость с импортными аналогами. Посадочные размеры и схема крепления унифицированы с зарубежным оборудованием, что позволяет производить замену на действующем блоке очистки без сварочных и слесарных доработок.
- 6
Два режима работы. Доступны линейный режим для максимальной скорости транспорта шлама и линейно-эллиптический для увеличения времени контакта частиц с панелью и более глубокого обезвоживания.
- 7
Регулируемая вибронагрузка. Дисбалансы вибромоторов позволяют изменять амплитуду и направление вектора ускорения. По запросу заказчика возможна установка дополнительных грузов для повышения G-фактора.
- 8
Износостойкость рабочей зоны. Участки виброрамы, подверженные абразивному воздействию шлама, защищены элементами из нержавеющей стали AISI 316L.
- 9
Герметизация панелей на выбор. При заказе доступны Р-образные (совместимы с импортными) или П-образные (быстросъёмные, с гарантией плотности) уплотнения. Материал уплотнений выдерживает контакт с углеводородными растворами (РУО) и температуру до +110 °C.
- 10
Надёжная механика. Винтовые домкраты регулировки угла наклона деки (от 2 до 3°) выполнены с многократным запасом прочности. Крепёж укомплектован стопорными шайбами, исключающими самоотвинчивание при длительной вибрации.
- 11
Антикоррозионная защита. Все наружные поверхности покрыты цинконаполненной эмалью, устойчивой к буровым растворам, солевым туманам и механическому истиранию.
- 12
Сертификация. Изделие сертифицировано по ТР ТС 010/2011 (безопасность машин и оборудования) и ТР ТС 012/2011 (взрывозащищённое исполнение).
Ключевые параметры
-
Модель: СВЛК-2к
-
Ситовые панели: 1250×720 мм (преднатянутые)
-
Рабочая поверхность: не менее 2,7 м²
-
Виброускорение: не менее 6,0 g (регулируемое)
-
Мощность: 2×1,5 кВт
-
Угол наклона виброрамы: от -3 до +3°
-
Габариты (Д×Ш×В): не более 2210×1814×1695 мм
-
Масса: не более 1300 кг
-
Срок службы: 10 лет
-
Сертификация: ТР ТС 010/2011, ТР ТС 012/2011
Области применения
-
Бурение нефтяных и газовых скважин на суше и на шельфе
-
Первая ступень очистки бурового раствора от выбуренной породы
-
Работа в составе циркуляционных систем буровых установок всех классов
-
Подготовка раствора перед гидроциклонными установками
-
Капитальный и текущий ремонт скважин
-
Горизонтальное направленное бурение
-
Растворы на водной и углеводородной основе
-
Эксплуатация в макроклиматических районах до −45 °C
Условия заказа
Цена, срок изготовления и комплектность вибросита определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, схему подключения и необходимость включения оборудования в состав комплексной установки.
