СГМ-100
Смеситель гидравлический СГМ-100 предназначен для приготовления буровых и других технологических растворов на водной основе, а также углеводородных эмульсий. Оборудование обеспечивает ввод барита, глинопорошка и химических реагентов в поток жидкости с последующим интенсивным смешиванием компонентов в зоне высокой турбулентности.

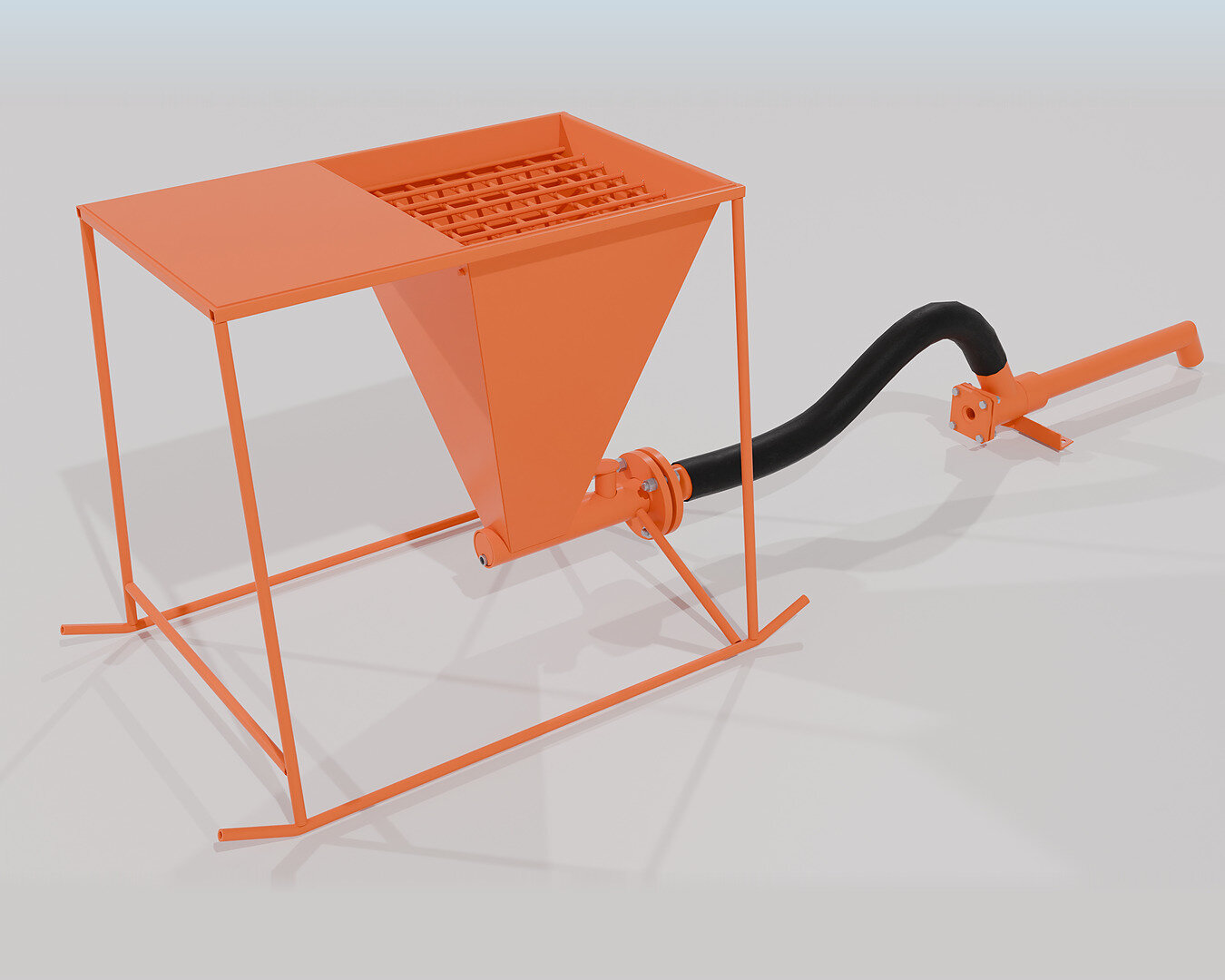

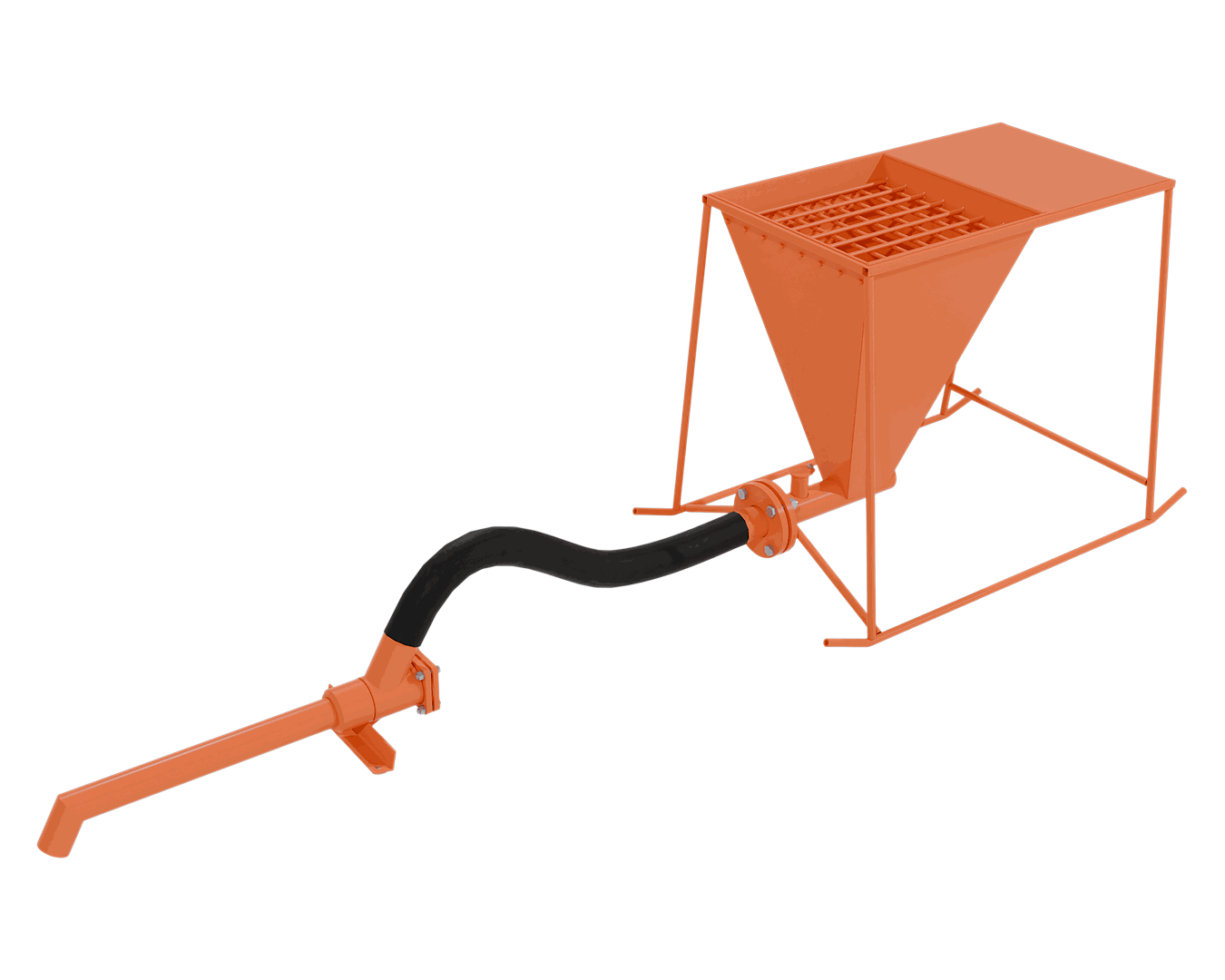

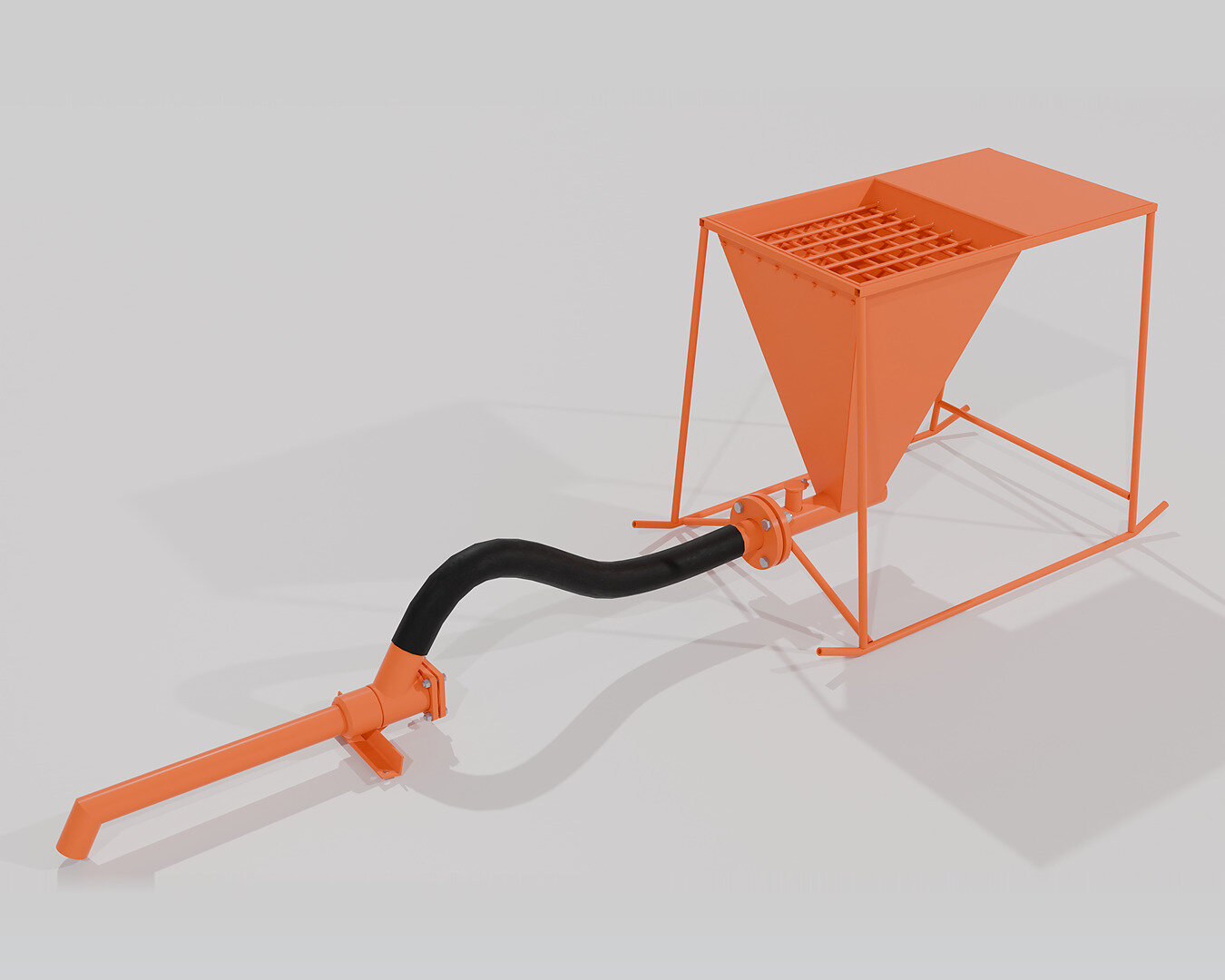

Фото модели
Технические характеристики СГМ-100
| Параметр | Значение для СГМ-100 |
|---|---|
| Производительность по буровому раствору, м³/ч | 150–220 |
| Производительность по твёрдой фазе, т/ч | 10–12 |
| Давление на входе, МПа | 0,3–0,6 |
| Условный диаметр входа/выхода, мм | 100 |
| Габаритные размеры смесителя, Д × Ш × В, мм, не более | 1370 × 400 × 450 |
| Габаритные размеры приёмной воронки, Д × Ш × В, мм, не более | 1220 × 740 × 830 |
| Масса смесителя, кг, не более | 80 |
| Масса приёмной воронки, кг, не более | 50 |

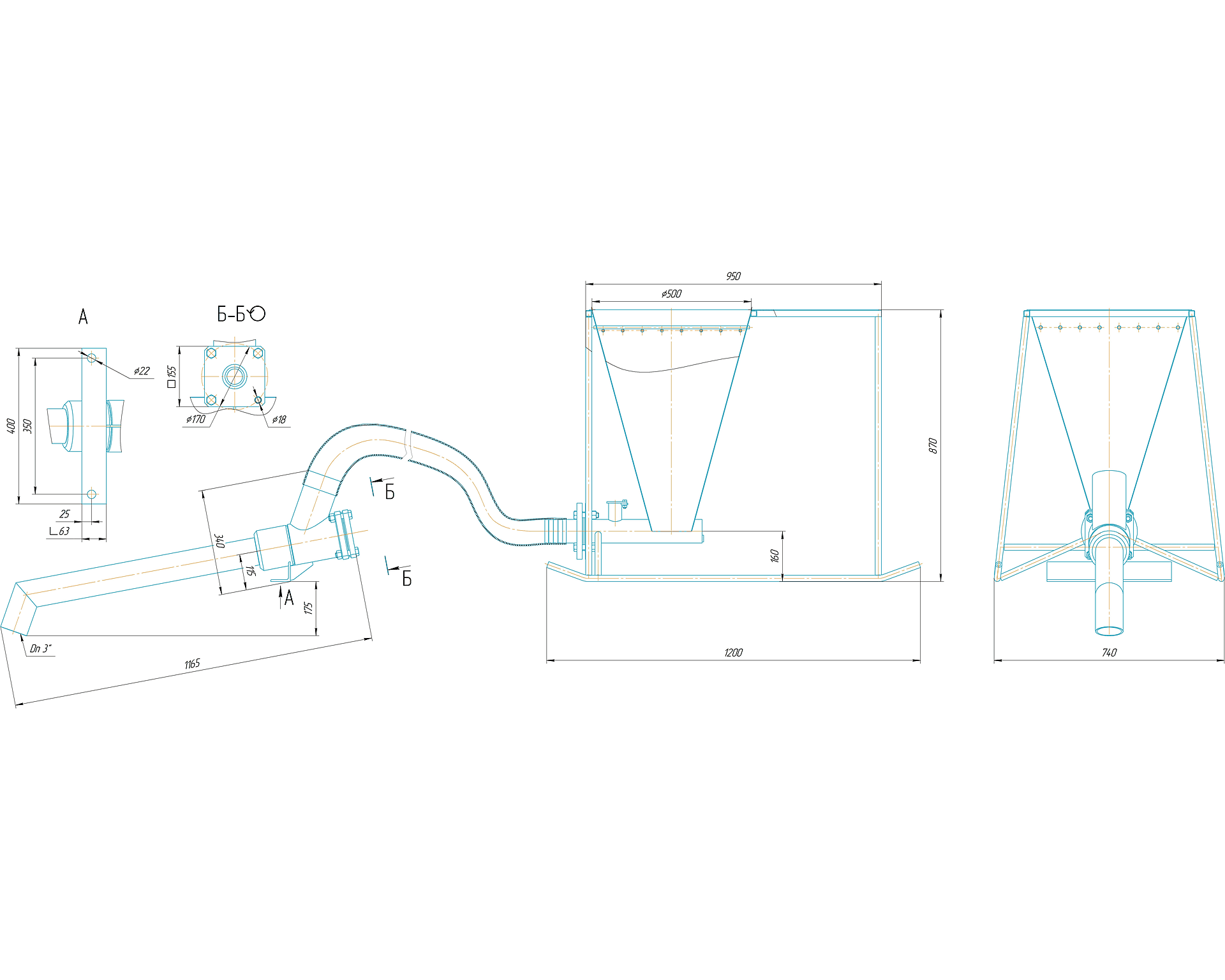

Схемы оборудования
Конструктивные и эксплуатационные преимущества
- 1
Производительность 150–220 м³/ч сокращает продолжительность приготовления раствора и позволяет быстро корректировать его технологические свойства.
- 2
Подача порошкообразных компонентов в объёме 10–12 т/ч обеспечивает интенсивное введение барита, глинопорошка и химических реагентов в рабочую жидкость.
- 3
Высокотурбулентный режим способствует равномерному распределению вводимых материалов и их предварительному диспергированию до поступления раствора в циркуляционную систему.
- 4
Износостойкие материалы проточной части повышают устойчивость рабочих элементов к абразивному воздействию твёрдой фазы и поддерживают надёжность оборудования при длительной эксплуатации.
- 5
Ремонтопригодная компоновка упрощает обслуживание смесителя и замену деталей, наиболее подверженных рабочему износу.
- 6
Условный диаметр входа и выхода 100 мм позволяет учитывать параметры СГМ-100 при проектировании трубопроводной обвязки и подборе насосного оборудования.
- 7
Наружные поверхности защищены цинконаполненной эмалью, стойкой к буровым растворам, включая растворы на углеводородной основе, и обладающей повышенной эксплуатационной стойкостью.
Ключевые параметры модели
-
Производительность по буровому раствору — 150–220 м³/ч.
-
Производительность по твёрдой фазе — 10–12 т/ч.
-
Рабочее давление на входе — 0,3–0,6 МПа.
-
Условный диаметр входного и выходного присоединения — 100 мм.
-
Габариты смесителя — не более 1370 × 400 × 450 мм; масса — не более 80 кг.
-
Приёмная воронка: габариты не более 1220 × 740 × 830 мм; масса — не более 50 кг.
Области применения
Модель применяется при обработке, утяжелении и предварительном диспергировании растворов. Производительность СГМ-100 по жидкой среде составляет 150–220 м³/ч, а темп подачи твёрдой фазы — 10–12 т/ч. Эти показатели позволяют использовать смеситель на участках, где требуется оперативно приготовить значительный объём однородного состава.
Условия заказа
Цена, срок изготовления и окончательная комплектность гидравлического смесителя СГМ-100 определяются после согласования параметров технологической линии. Для подготовки коммерческого предложения рекомендуется указать тип раствора, характеристики насоса, требуемую производительность, перечень вводимых реагентов и требования к приёмной воронке.
