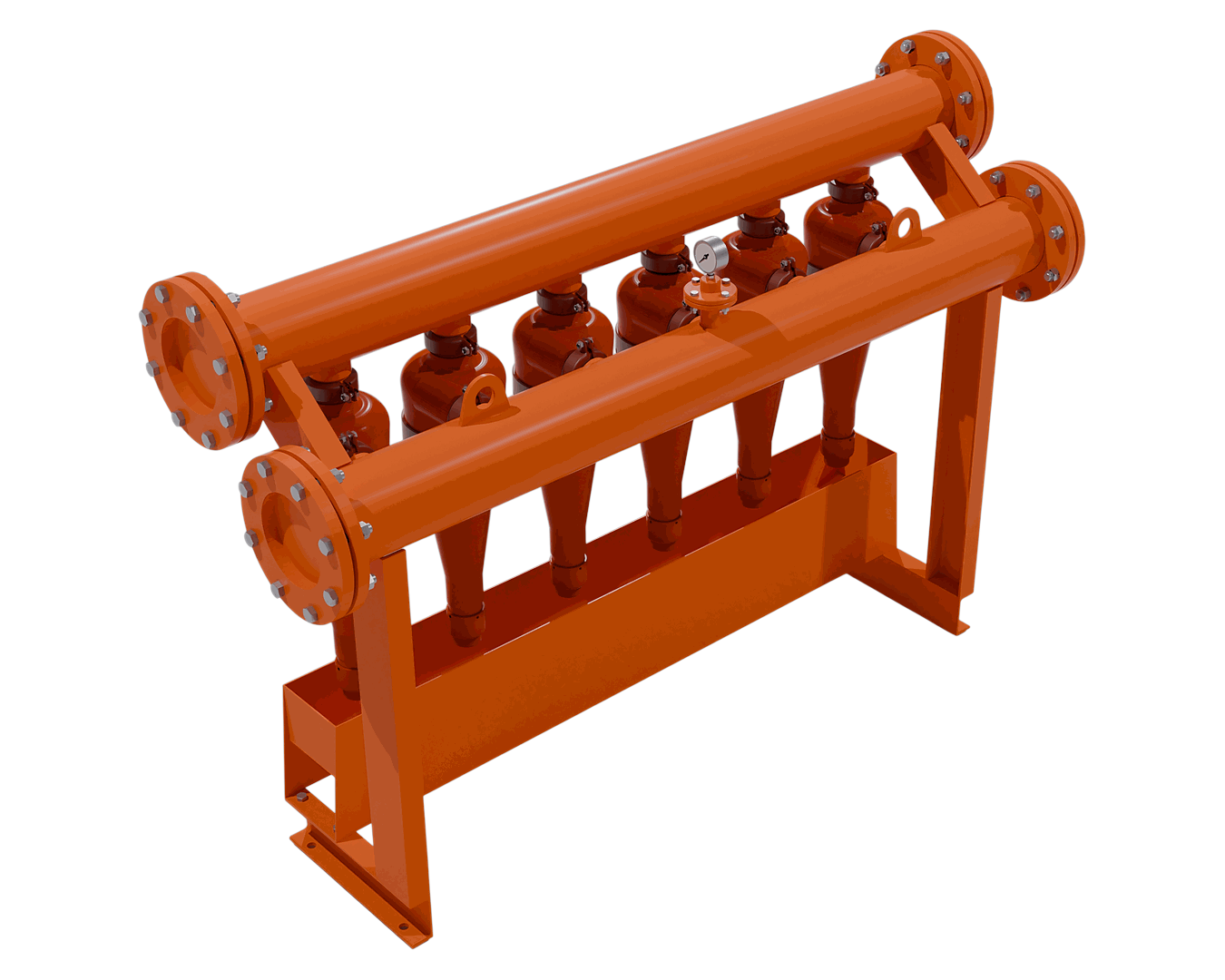

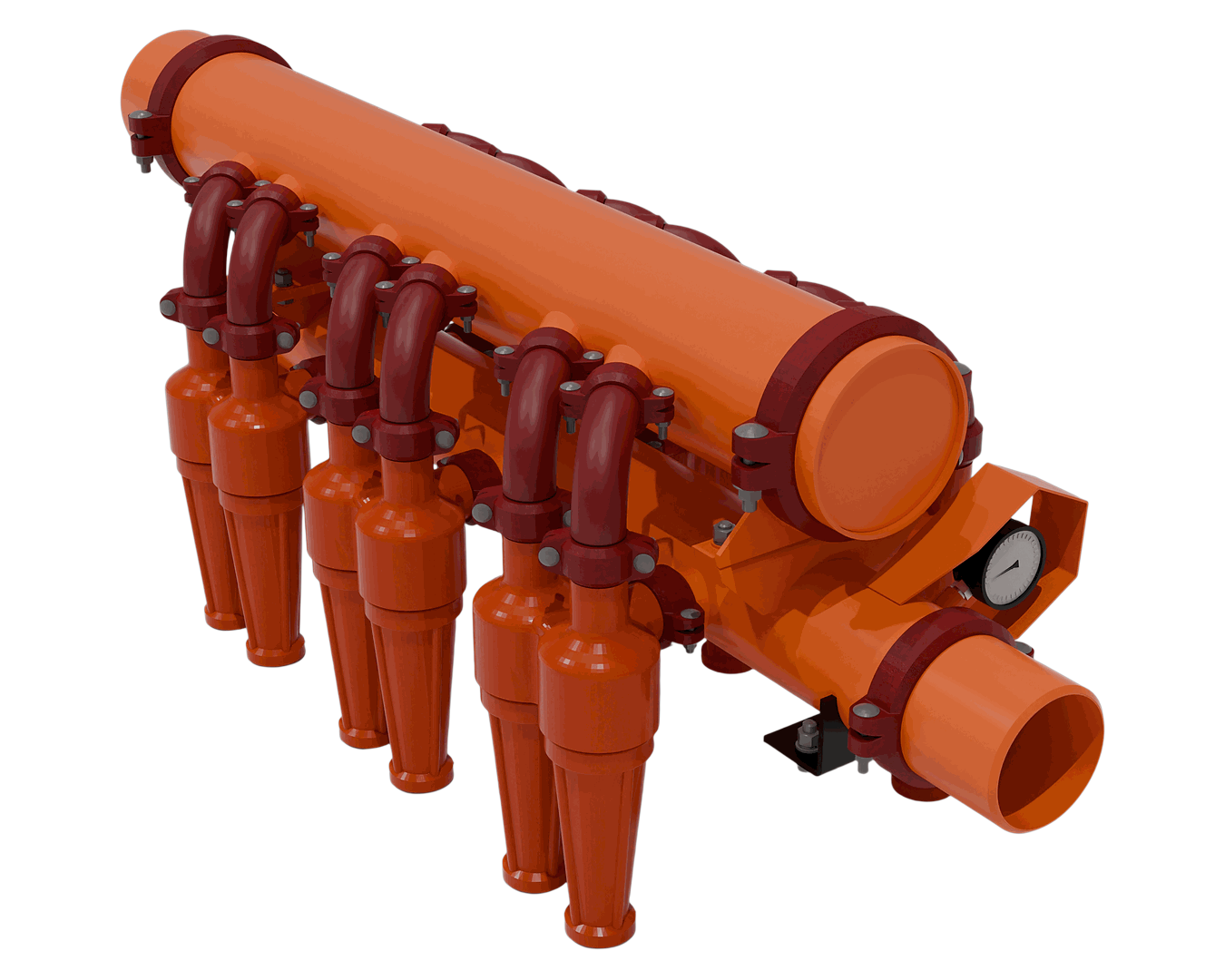

Илоотделитель

Гидроциклонный илоотделитель предназначен для удаления шлама иловой фракции из неутяжелённого бурового раствора при строительстве нефтяных и газовых скважин. Оборудование выполняет тонкую ступень очистки, отделяя частицы, которые остаются в потоке после предварительного удаления более крупных включений.

Продукция раздела

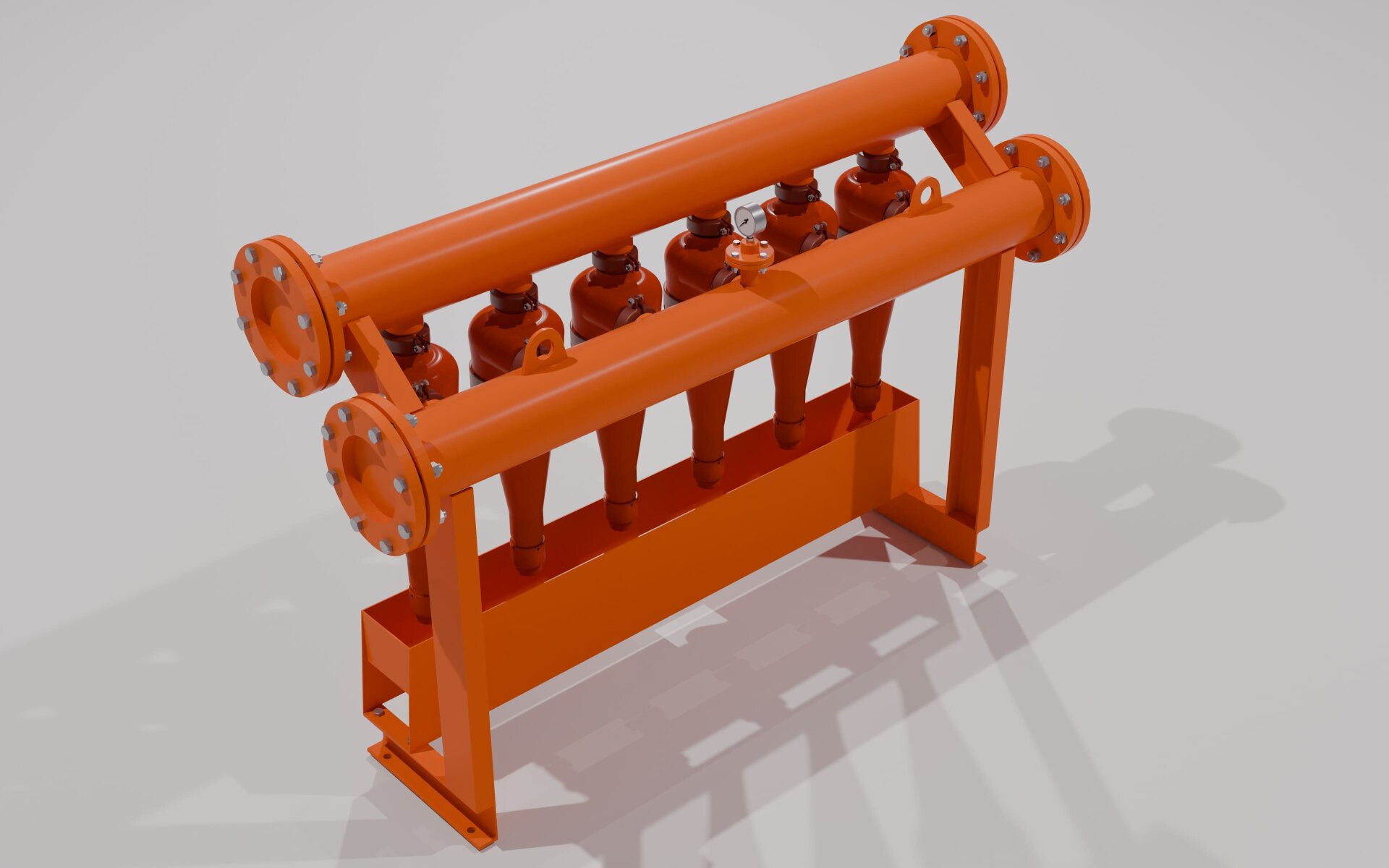

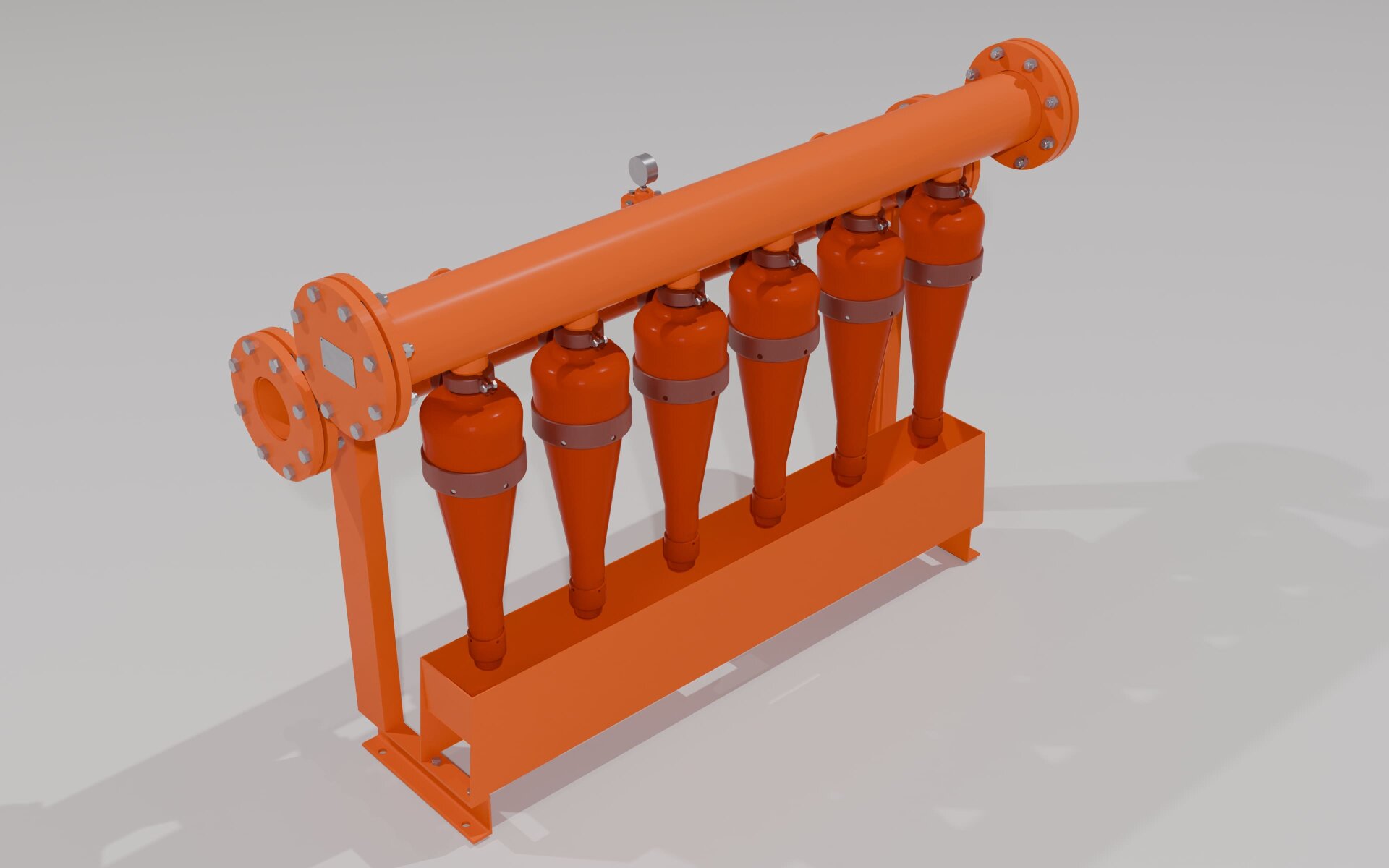

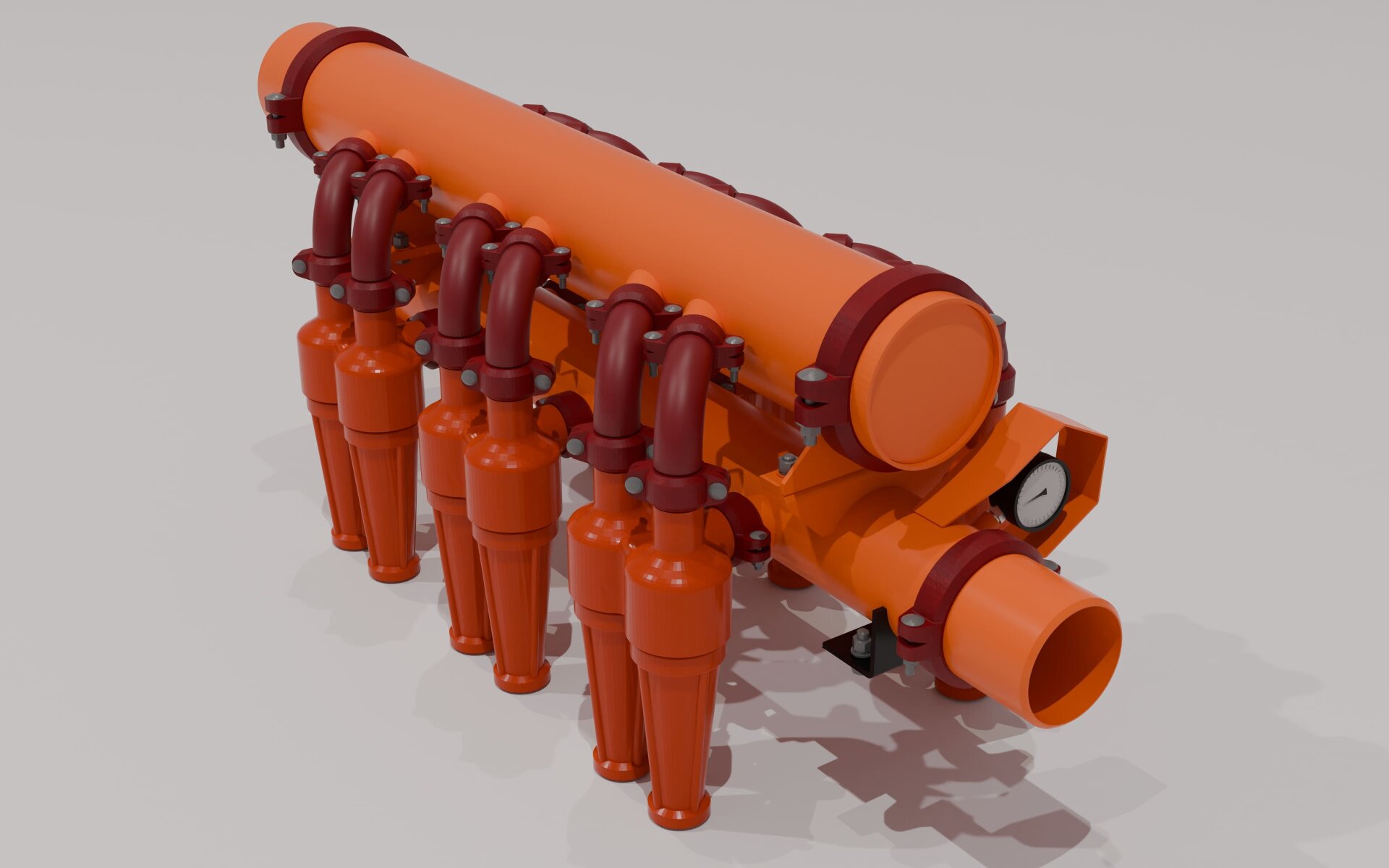

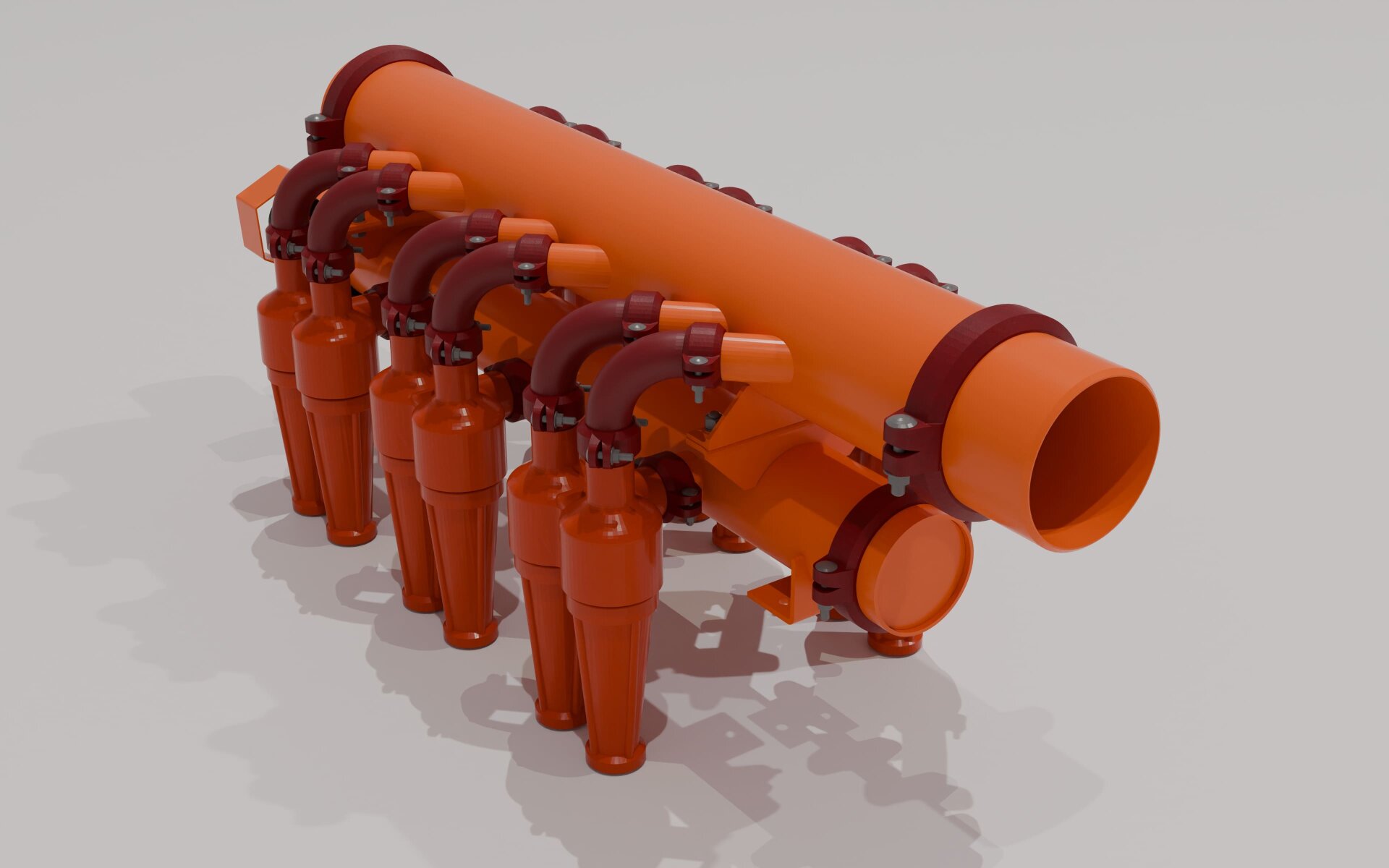

Илоотделитель гидроциклонный ИГ-45М Гидроциклонный илоотделитель ИГ-45М служит для удаления шлама иловой фракции из неутяжелённого...

Смотреть

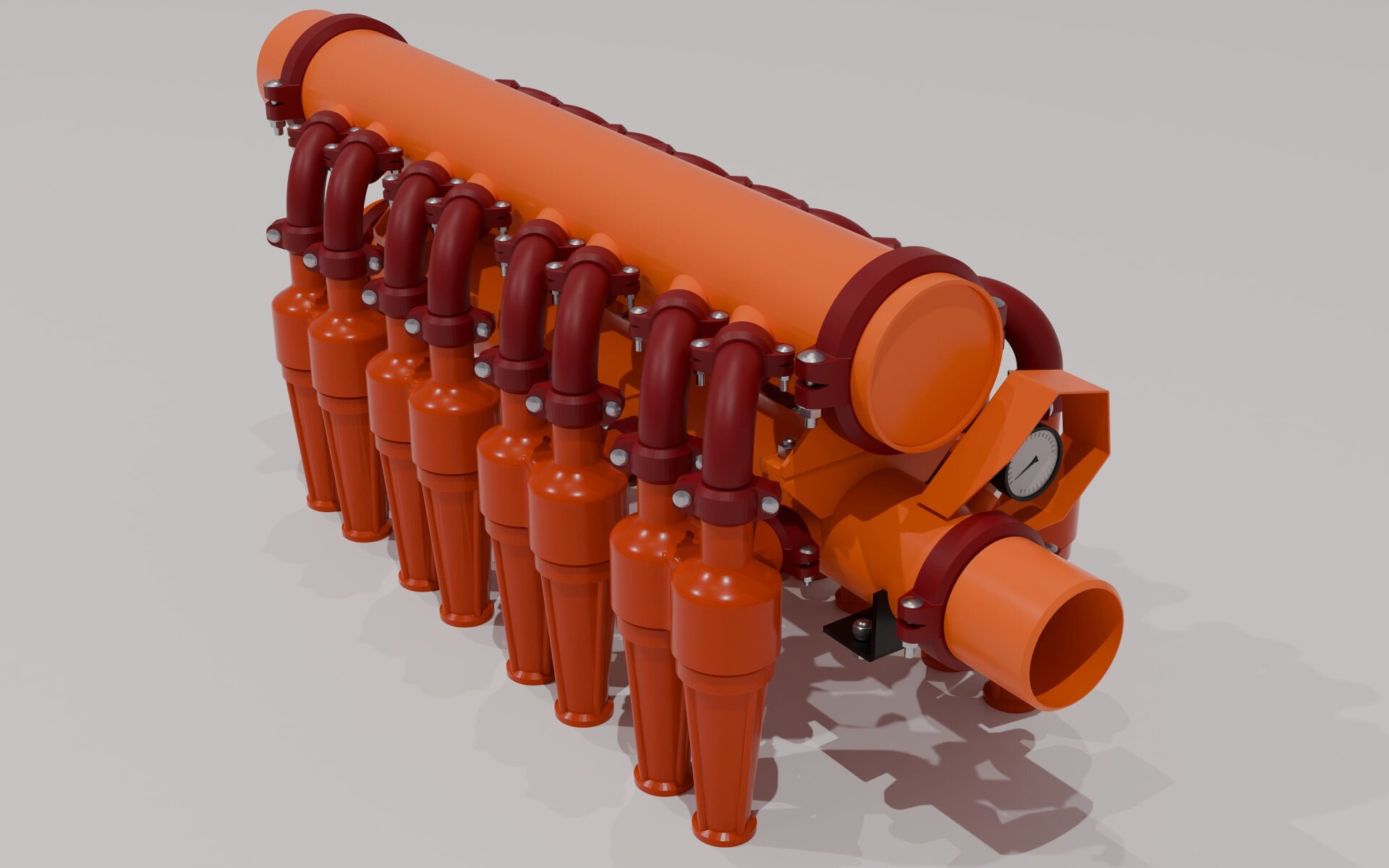

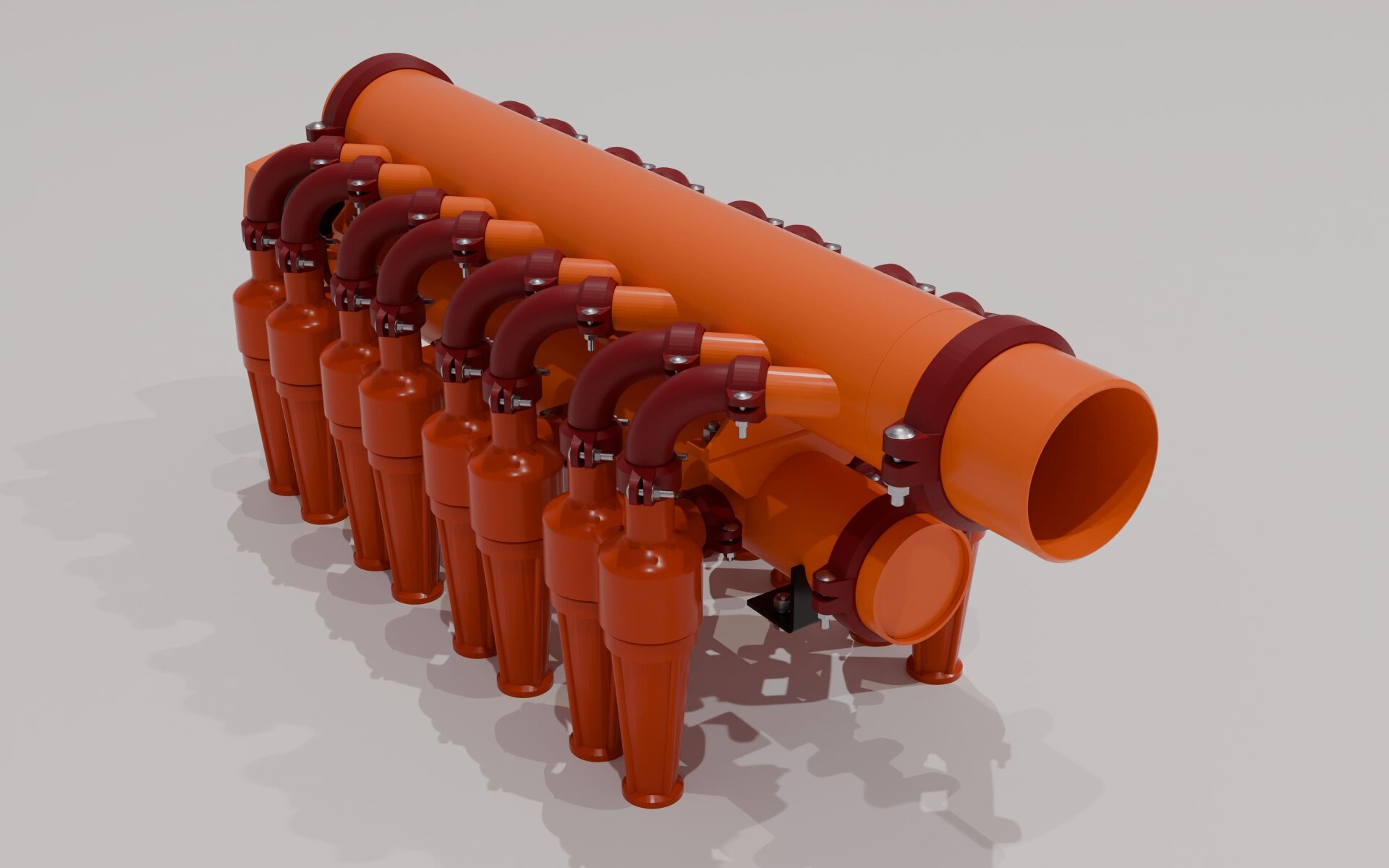

Илоотделитель гидроциклонный ИГС-50-12 Гидроциклонный илоотделитель ИГС-50-12 служит для удаления шлама иловой фракции из неутяжелённого...

Смотреть

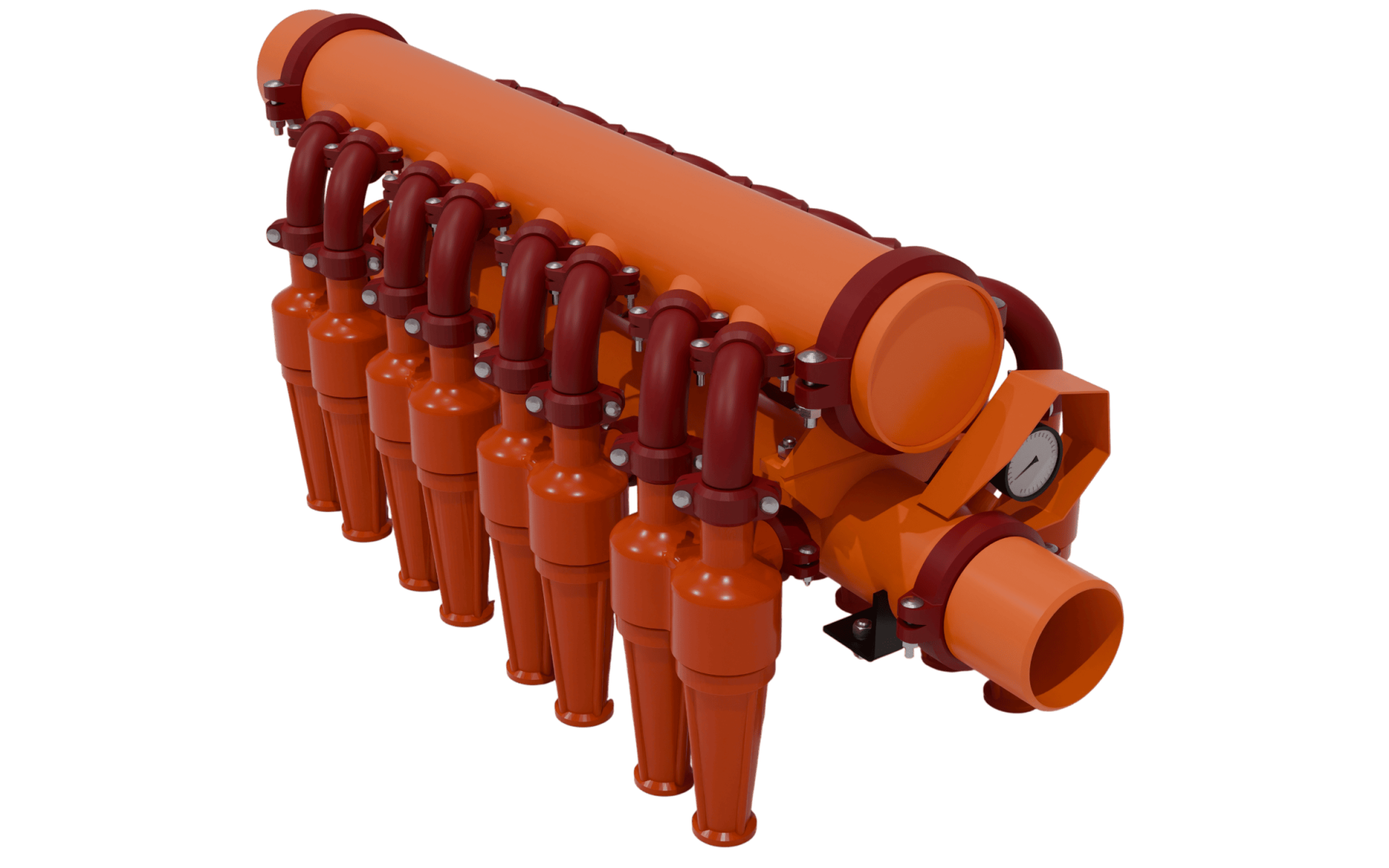

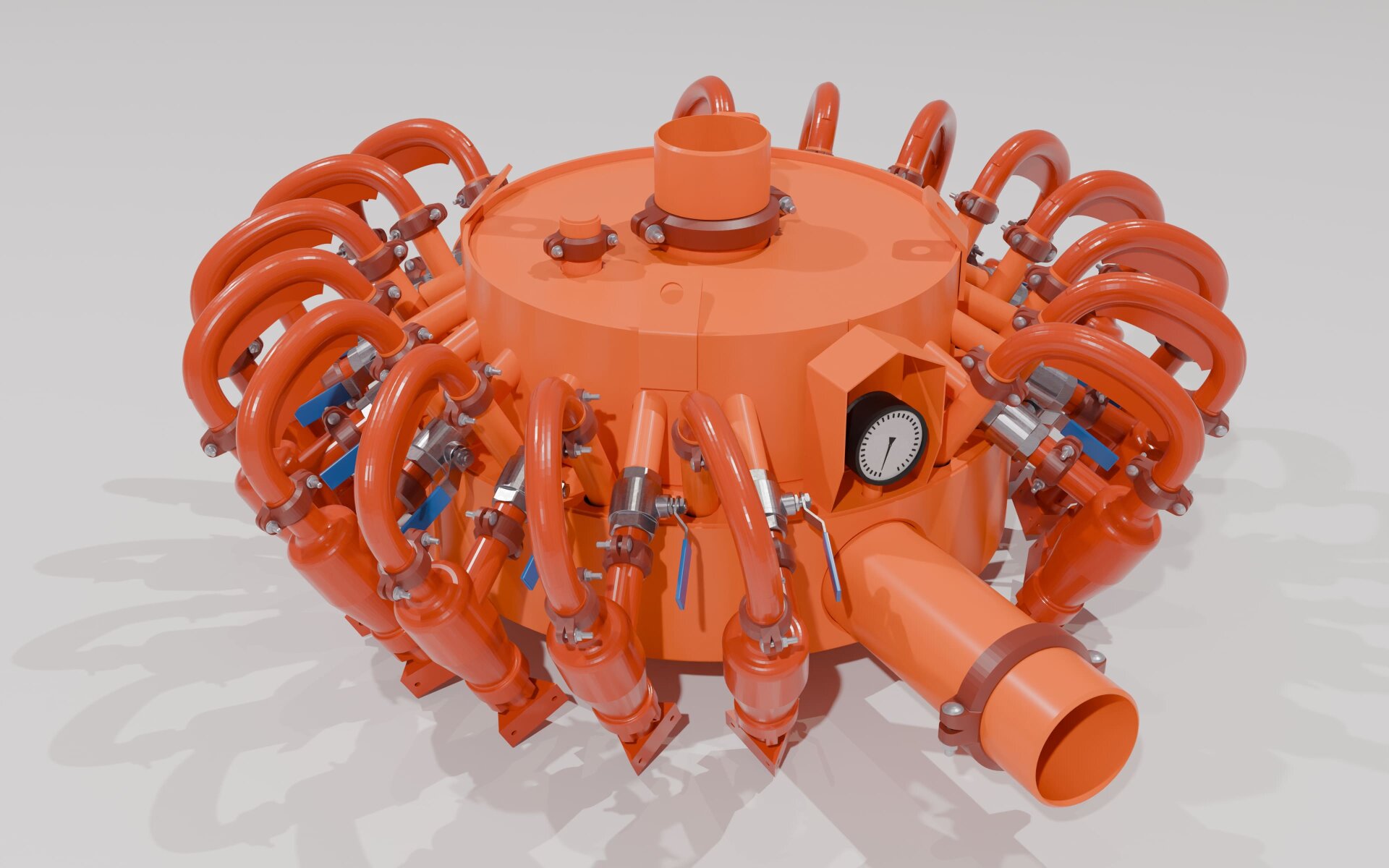

Илоотделитель гидроциклонный ИГС-80-16 Илоотделитель гидроциклонный ИГС-80-16 применяется для удаления шлама иловой фракции из неутяжелённого...

Смотреть

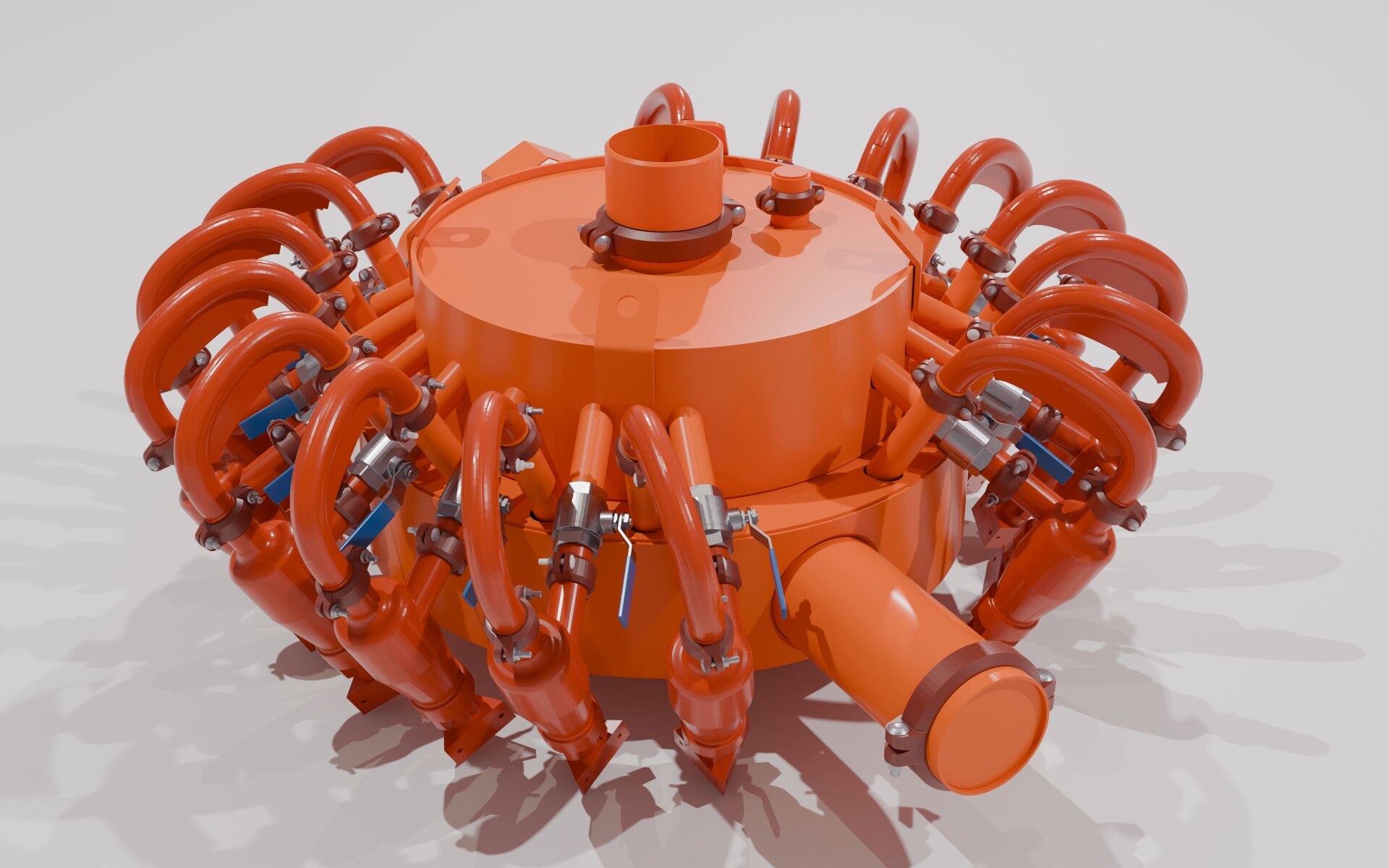

Илоотделитель гидроциклонный ИГД-80-16 Илоотделитель гидроциклонный ИГД-80-16 применяется для удаления шлама иловой фракции из неутяжелённого...

Смотреть

ТИПОВЫЕ КОНФИГУРАЦИИ ИЛООТДЕЛИТЕЛЕЙ ГИДРОЦИКЛОННЫХ

Параметр	ИГ-45М*	ИГС-50-12*	ИГС-80-16*	ИГД-80-16*
Количество циклонов, шт.	6	12	16	16
Диаметр циклонов, мм	150	100	100	140
Пропускная способность, л/с, не менее	45	57	86	86
Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более (раствор 1,1–1,2×10³ кг/м³), мкм	30–50	25–100	25–100	25–100
Минимальный напор в коллекторе, МПа	0,28	0,22	0,22	0,22
Климатическое исполнение	Умеренный макроклиматический район (ГОСТ 16350-80), t ≥ +1 °C	Умеренный макроклиматический район (ГОСТ 16350-80), t ≥ +1 °C	Умеренный макроклиматический район (ГОСТ 16350-80), t ≥ +1 °C	Умеренный макроклиматический район (ГОСТ 16350-80), t ≥ +1 °C

* Параметры приведены для типовых моделей ИГ-45М, ИГС-50-12, ИГС-80-16 и ИГД-80-16. Точные характеристики, комплектация и условия поставки уточняются по запросу.

Ключевые параметры

Назначение — тонкая очистка неутяжелённого бурового раствора от шлама иловой фракции.
Типовые модели — ИГ-45М с 6 гидроциклонами, ИГС-50-12 с 12 гидроциклонами и ИГ-80-16 и ИГД-80-16 с 16 гидроциклонами.
Диаметр рабочих гидроциклонов — 100-150 мм; удаляемая фракция — 25–100 мкм при заданных условиях. Пропускная способность модельного ряда — от 45 до 86 л/с; минимальный напор в коллекторе от 0,22 до 0,28 МПа.
Эксплуатация — умеренный макроклиматический район, температура окружающего воздуха не ниже +1 °C.

Параметры для подбора

Расчётный расход неутяжелённого бурового раствора и требуемая пропускная способность оборудования.
Плотность, состав и содержание твёрдой фазы в рабочей среде.
Доступный напор в коллекторе и параметры трубопроводной обвязки.
Необходимость применения отдельным узлом либо в составе сито-гидроциклонной установки.
Климатические условия, место монтажа и требования к присоединению оборудования.

Варианты исполнения

ИГ-45М

Исполнение с 6 гидроциклонами диаметром 150 мм предназначено для технологических линий с пропускной способностью не менее 45 л/с. Модель подходит для циркуляционных систем, где требуется удалить иловую фракцию без применения избыточного количества циклонов.

ИГС-50-12

Модель с 12 гидроциклонами диаметром 100 мм обеспечивает пропускную способность не менее 57 л/с. Модель подходит для циркуляционных систем, где требуется удалить иловую фракцию без применения избыточного количества циклонов.

ИГС-80-16

Модель с 16 гидроциклонами диаметром 100 мм обеспечивает пропускную способность не менее 86 л/с. Увеличенное количество рабочих элементов делает исполнение подходящим для систем с более высоким расходом неутяжелённого бурового раствора.

ИГД-80-16

Модель с 16 гидроциклонами диаметром 140 мм обеспечивает пропускную способность не менее 86 л/с. Увеличенное количество рабочих элементов делает исполнение подходящим для систем с более высоким расходом неутяжелённого бурового раствора.

Области применения

По предоставленным исходным данным илоотделители рассчитаны на работу с неутяжелённым буровым раствором в условиях умеренного макроклиматического района по ГОСТ 16350-80. Минимальная температура окружающего воздуха при эксплуатации составляет +1 °C.
Илоотделитель может применяться как самостоятельный узел циркуляционной системы либо входить в состав сито-гидроциклонной установки. Модели различаются количеством циклонов и пропускной способностью, что позволяет выбрать исполнение с учётом расчётного расхода бурового раствора.

Принцип работы

Разделение происходит в гидроциклонах диаметром 100-150 мм под действием центробежных сил. Обработанный поток освобождается от значительной части мелкодисперсного шлама, что способствует сохранению технологических свойств раствора и уменьшению циркуляции нежелательной твёрдой фазы.

Условия заказа
