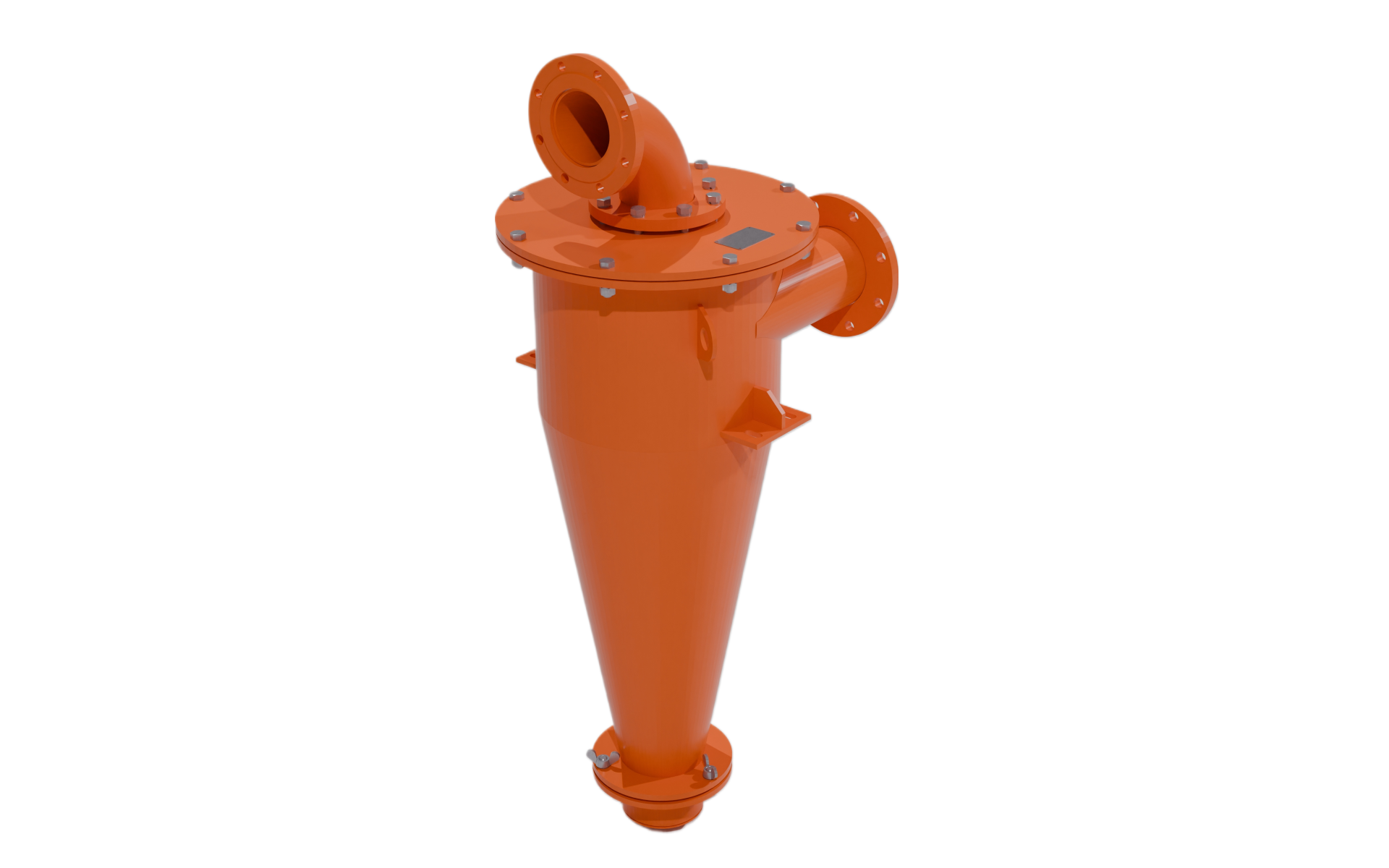

Гидроциклон пескоотделитель ГЦК-360
Пескоотделитель грубой очистки предназначен для гидроциклонного отделения песчаной и крупнодисперсной фракции выбуренной породы из бурового раствора. Оборудование применяется на технологической стадии очистки, предшествующей удалению более мелких частиц, и может включаться в состав циркуляционной системы буровой установки либо сито-гидроциклонного комплекса.

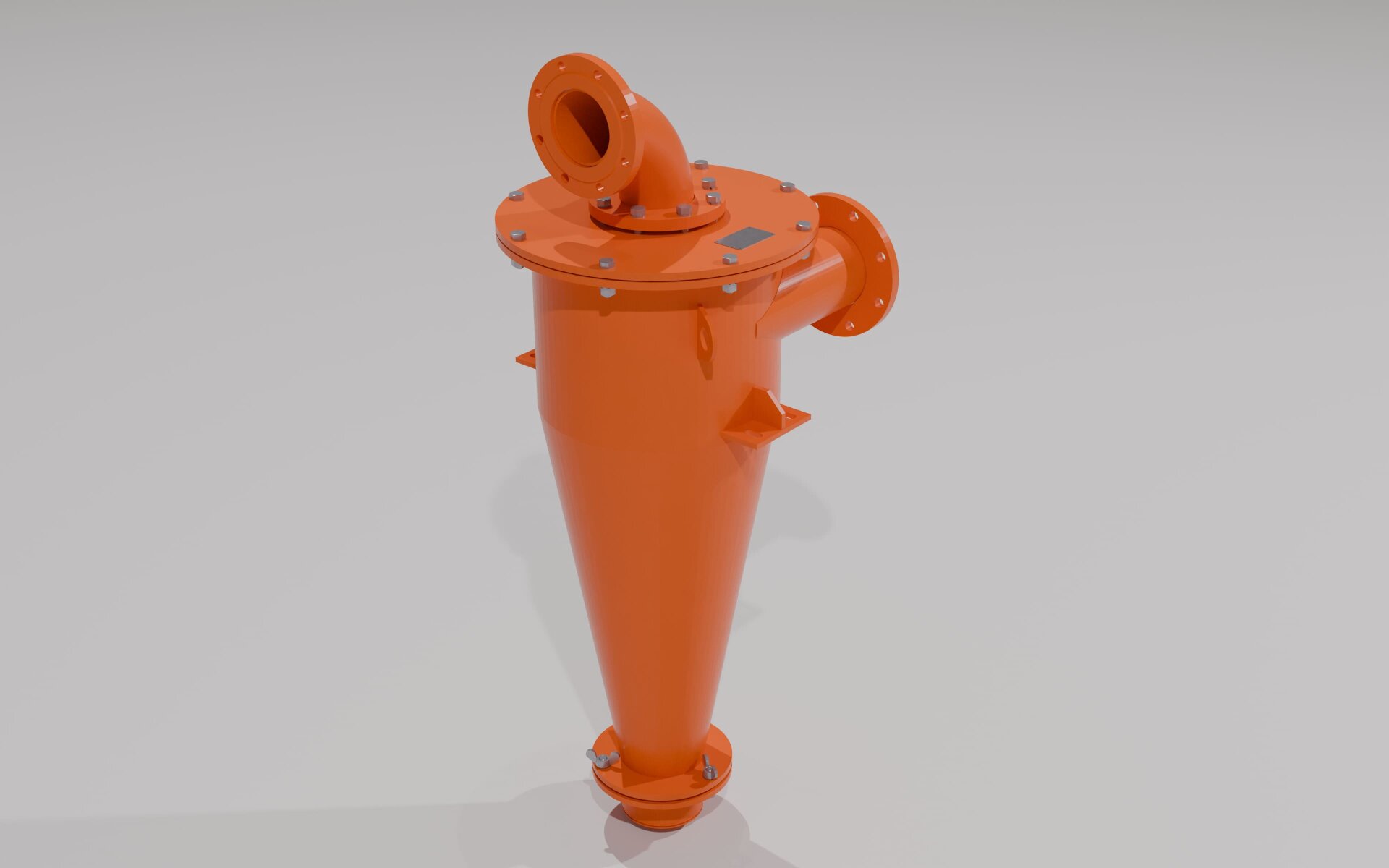

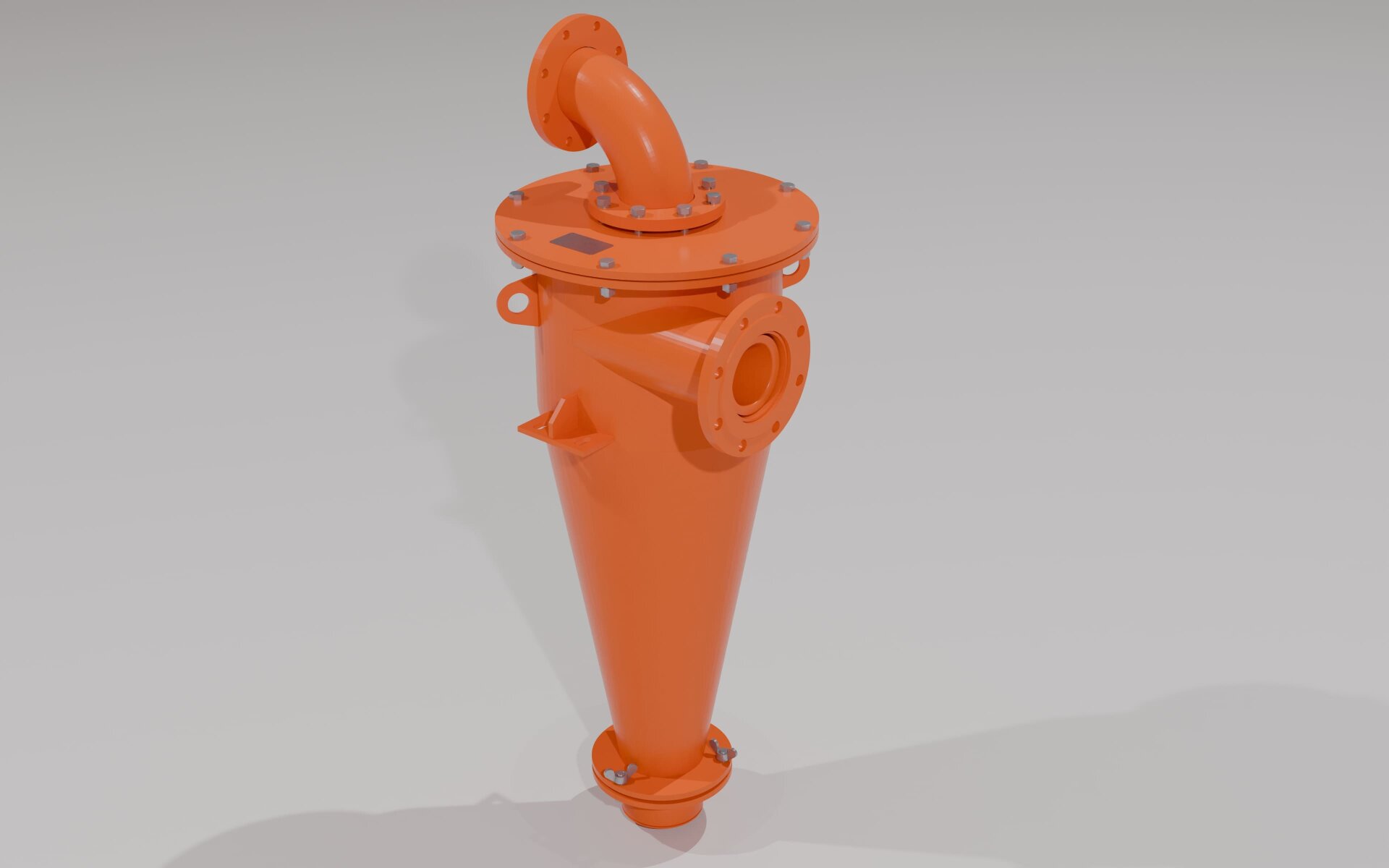

Фото модели
Технические характеристики ГЦК-360
| Параметр | ГЦК-360 |
|---|---|
| Количество гидроциклонов, шт. | 1 |
| Диаметр цилиндрической части гидроциклонов, мм | 360 |
| Пропускная способность, л/с, не менее | 45 |
| Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более при плотности бурового раствора 1,1×10³–1,2×10³ кг/м³, мкм | 50–150 |
| Минимальный напор в коллекторе, МПа | 0,30 |
| Назначение исполнения | Грубая очистка при расходе от 45 л/с |
Эксплуатационные особенности и преимущества
- 1
Гидроциклоны диаметром 360 мм ориентированы на удаление песчаной фракции и обеспечивают предварительное снижение содержания твёрдых включений в потоке бурового раствора.
- 2
При плотности отделяемых частиц 2,6×10³ кг/м³ и плотности бурового раствора 1,1×10³–1,2×10³ кг/м³ оборудование удаляет 95 % и более частиц размером 50–150 мкм.
- 3
Минимальный напор в коллекторе 0,30 МПа формирует рабочие условия, необходимые для гидроциклонного разделения потока.
- 4
Пескоотделитель может использоваться как отдельная ступень грубой очистки или как функциональный узел комплексной системы обработки бурового раствора.
Ключевые параметры
-
Модель: ГЦК-360.
-
Количество гидроциклонов: 1 шт.
-
Диаметр каждого гидроциклона: 360 мм.
-
Пропускная способность: не менее 90 л/с.
-
Удаляемая фракция: 50–150 мкм с эффективностью 95 % и более при заданных условиях.
-
Минимальный напор в коллекторе: 0,30 МПа.
-
Температура окружающего воздуха при эксплуатации: не ниже +1 °C.

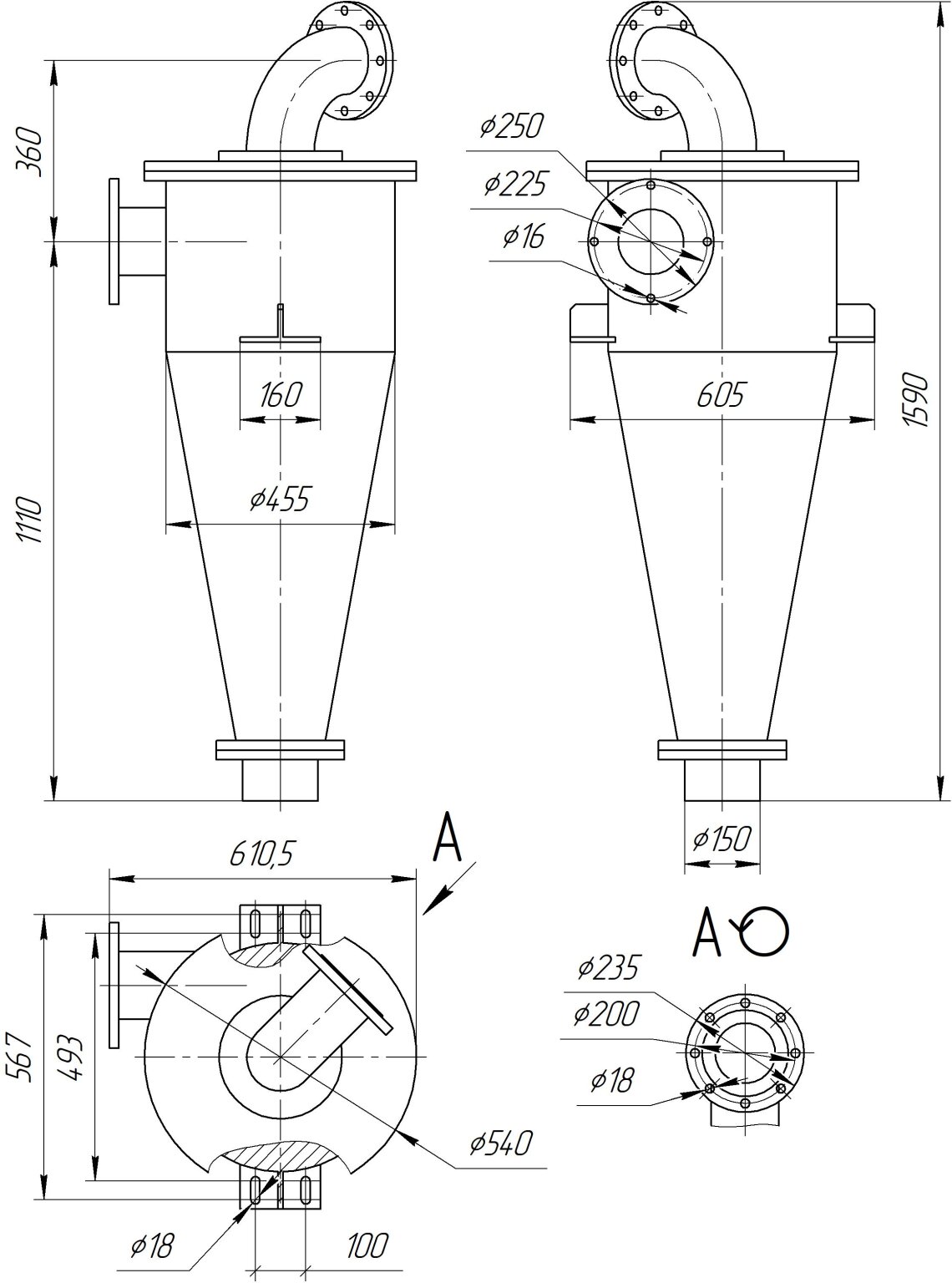

Схемы оборудования
