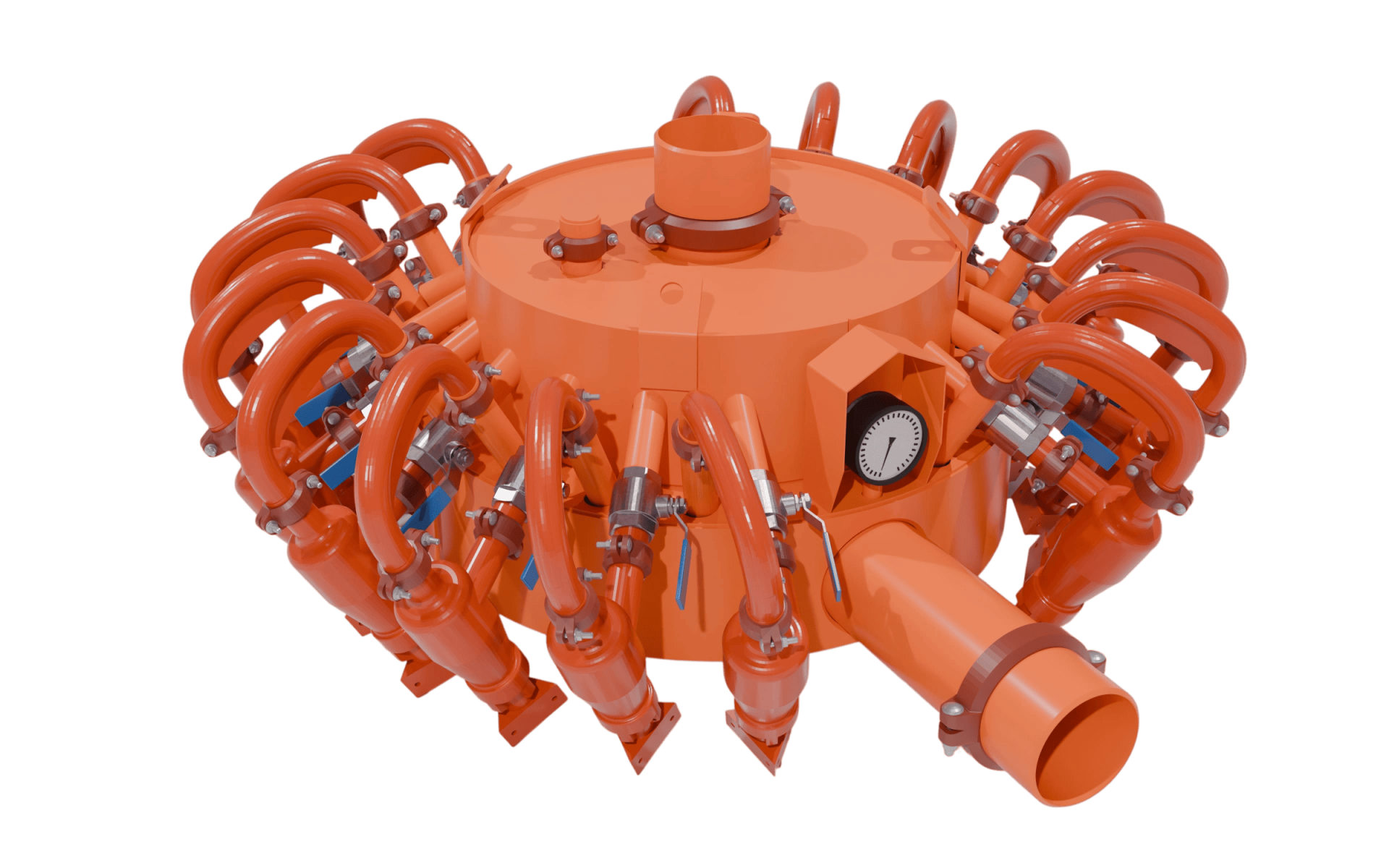

Илоотделитель гидроциклонный ИГД-80-16
Илоотделитель гидроциклонный ИГД-80-16 применяется для удаления шлама иловой фракции из неутяжелённого бурового раствора в процессе строительства нефтяных и газовых скважин. Модель оснащена шестнадцатью гидроциклонами и рассчитана на пропускную способность не менее 86 л/с. Оборудование предназначено для эксплуатации в умеренном макроклиматическом районе по ГОСТ 16350-80 при температуре окружающего воздуха от +1 °C.

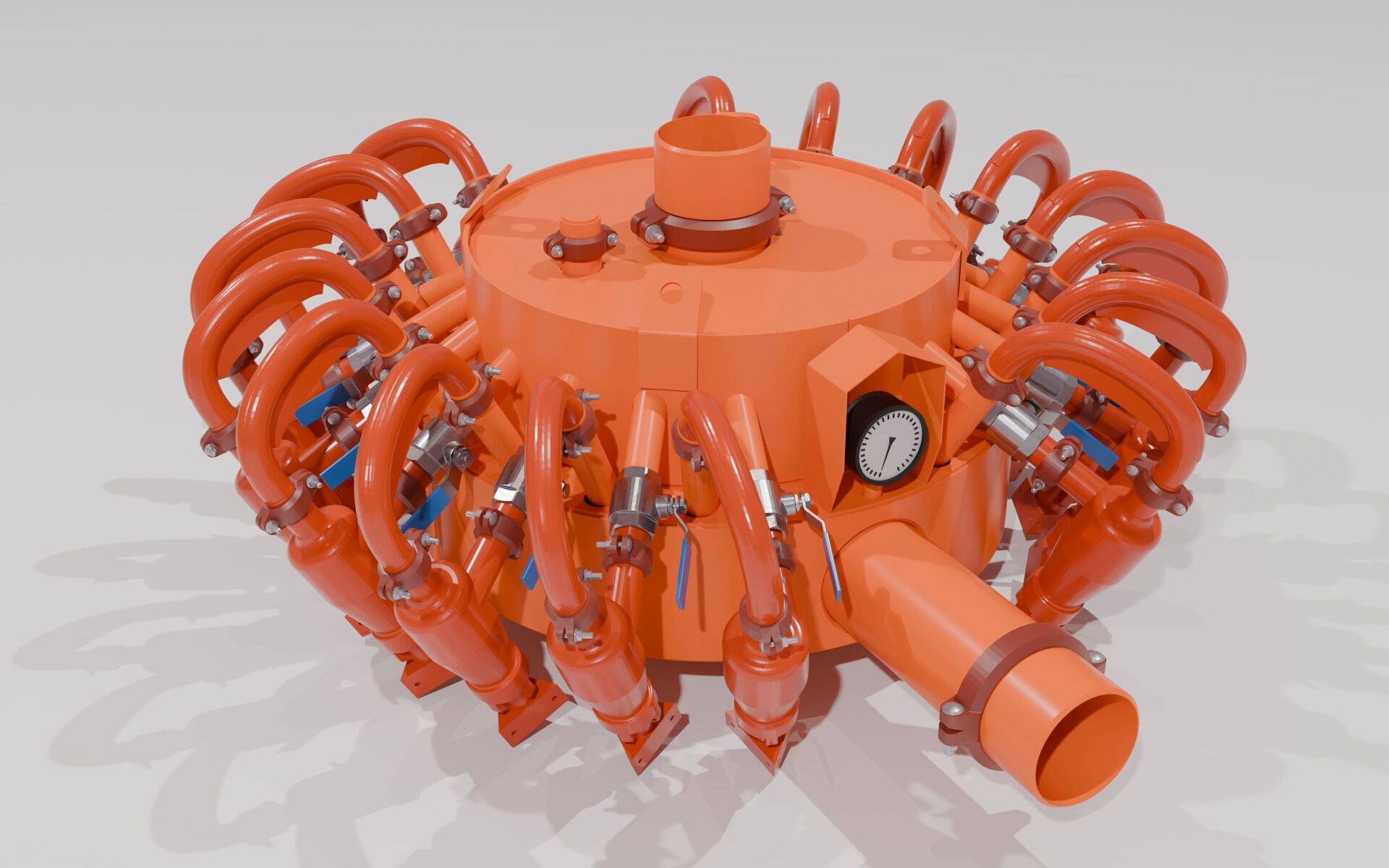

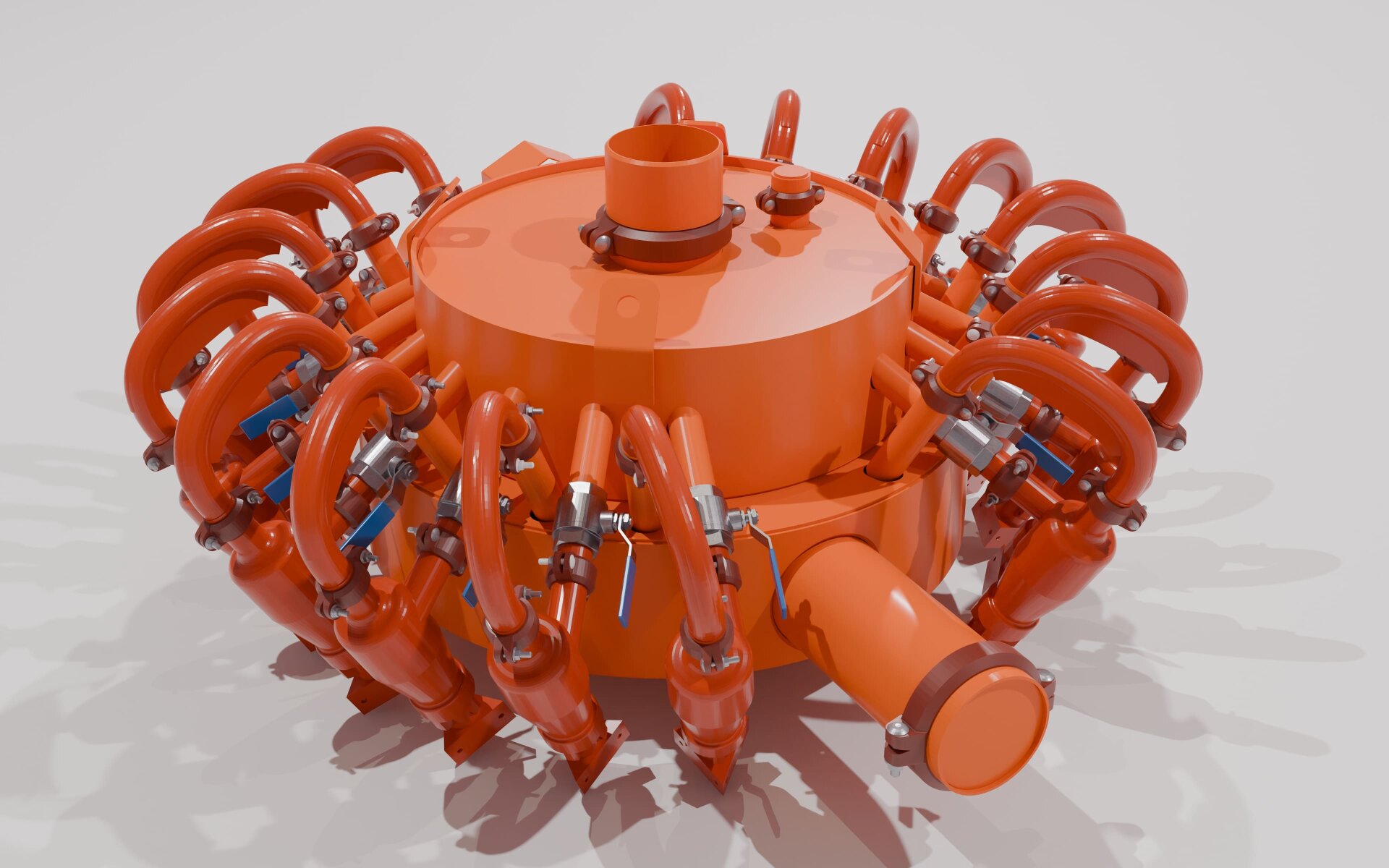

Фото модели
Технические характеристики ИГД-80-16
| Параметр | Значение для ИГД-80-16 |
|---|---|
| Количество гидроциклонов, шт. | 16 |
| Диаметр гидроциклонов, мм | 140 |
| Пропускная способность, л/с, не менее | 86 |
| Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более при плотности бурового раствора 1,1×10³–1,2×10³ кг/м³, мкм | 25–100 |
| Минимальный напор в коллекторе, МПа | 0,22 |
| Условия эксплуатации | Умеренный макроклиматический район по ГОСТ 16350-80; температура окружающего воздуха не ниже +1 °C |
Эксплуатационные особенности и преимущества
- 1
Компоновка из 16 гидроциклонов диаметром 140 мм обеспечивает производительность не менее 86 л/с и позволяет обрабатывать значительный объём неутяжелённого бурового раствора.
- 2
Рабочий диапазон оборудования ориентирован на отделение частиц размером 25–100 мкм, что соответствует задаче удаления тонкодисперсной иловой фракции.
- 3
При плотности отделяемых частиц 2,6×10³ кг/м³ и плотности бурового раствора 1,1×10³–1,2×10³ кг/м³ степень удаления частиц указанного диапазона составляет 95 % и более.
- 4
Для достижения установленных показателей очистки минимальный напор в коллекторе должен составлять 0,22 МПа.
- 5
Модель ИГД-80-16 отличается от исполнения ИГС-80-16 компоновкой гидроциклонов.
- 6
Оборудование рассчитано на применение при бурении нефтяных и газовых скважин в климатических условиях, установленных для умеренного макроклиматического района по ГОСТ 16350-80.
Ключевые параметры
-
Модель: ИГД-80-16.
-
Количество гидроциклонов: 16 шт.
-
Диаметр каждого гидроциклона: 140 мм.
-
Пропускная способность: не менее 86 л/с.
-
Удаляемая фракция: 25–100 мкм с эффективностью 95 % и более при заданных условиях.
-
Минимальный напор в коллекторе: 0,22 МПа.
-
Температура окружающего воздуха при эксплуатации: не ниже +1 °C.

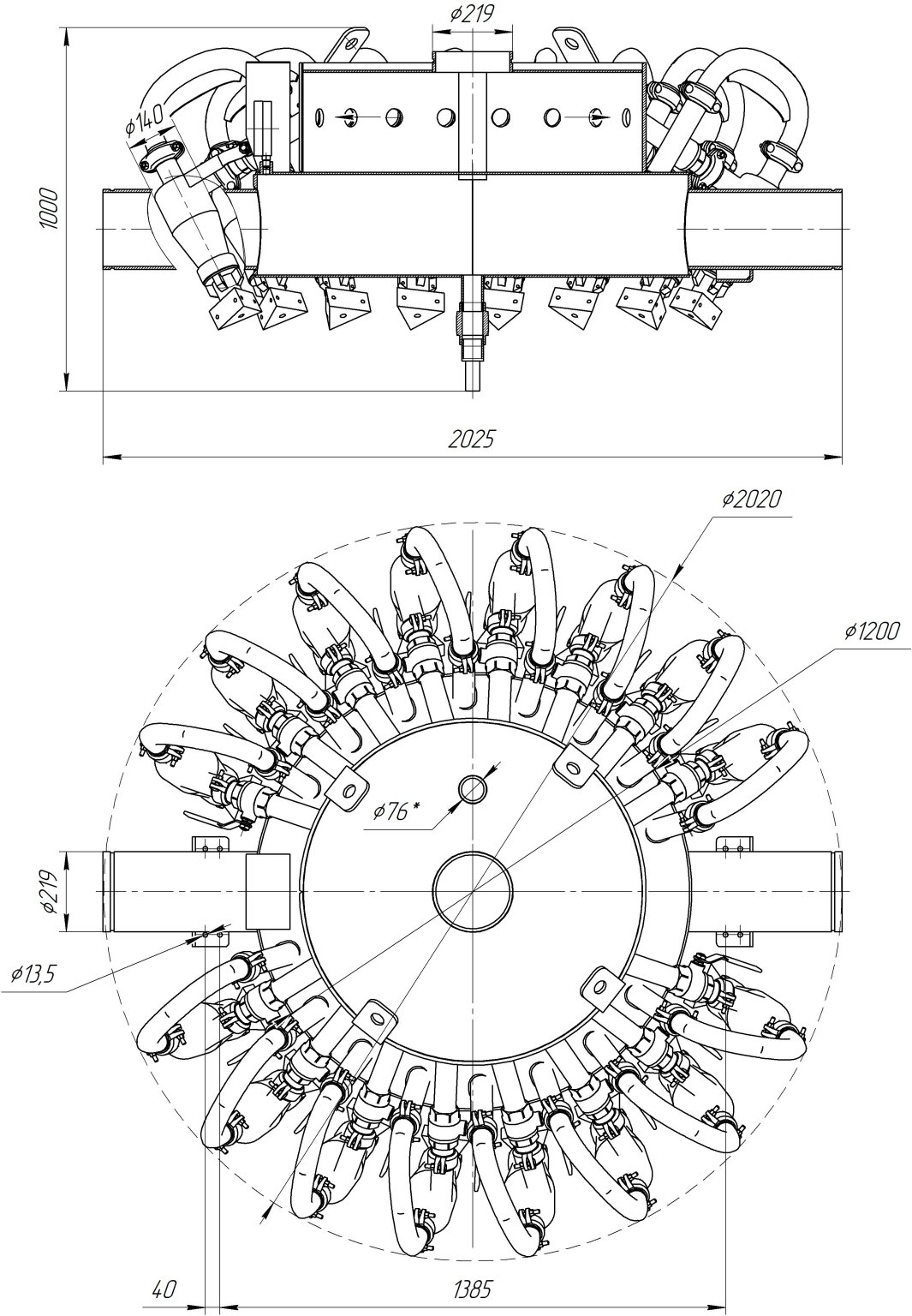

Схемы оборудования
Условия заказа
Цена, срок изготовления и комплектность гидроциклонного илоотделителя определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, требуемое количество циклонов, рабочий напор, схему подключения и необходимость включения оборудования в состав комплексной установки.
