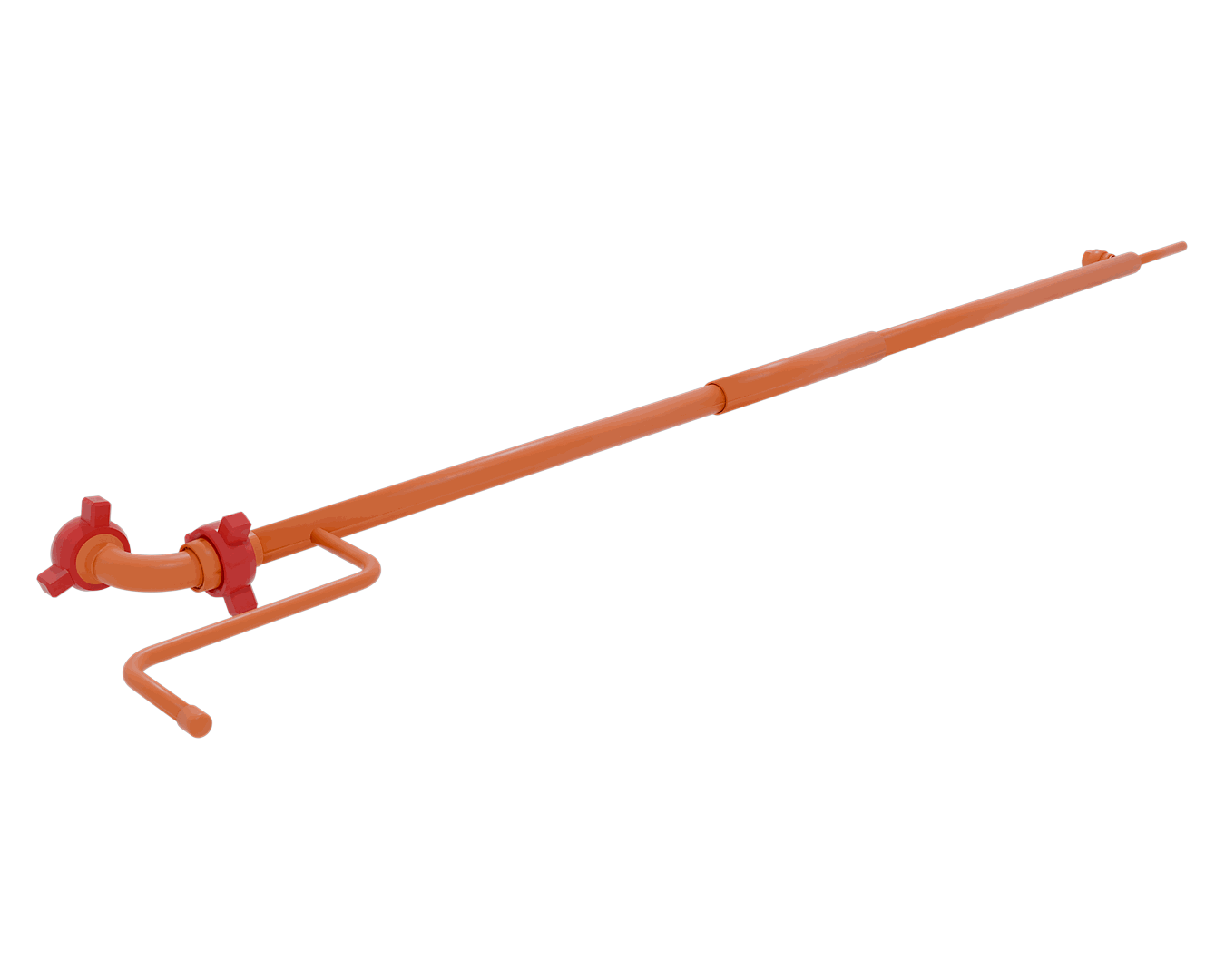

Гидравлические перемешиватели 4УПГ и 4УПГ-02

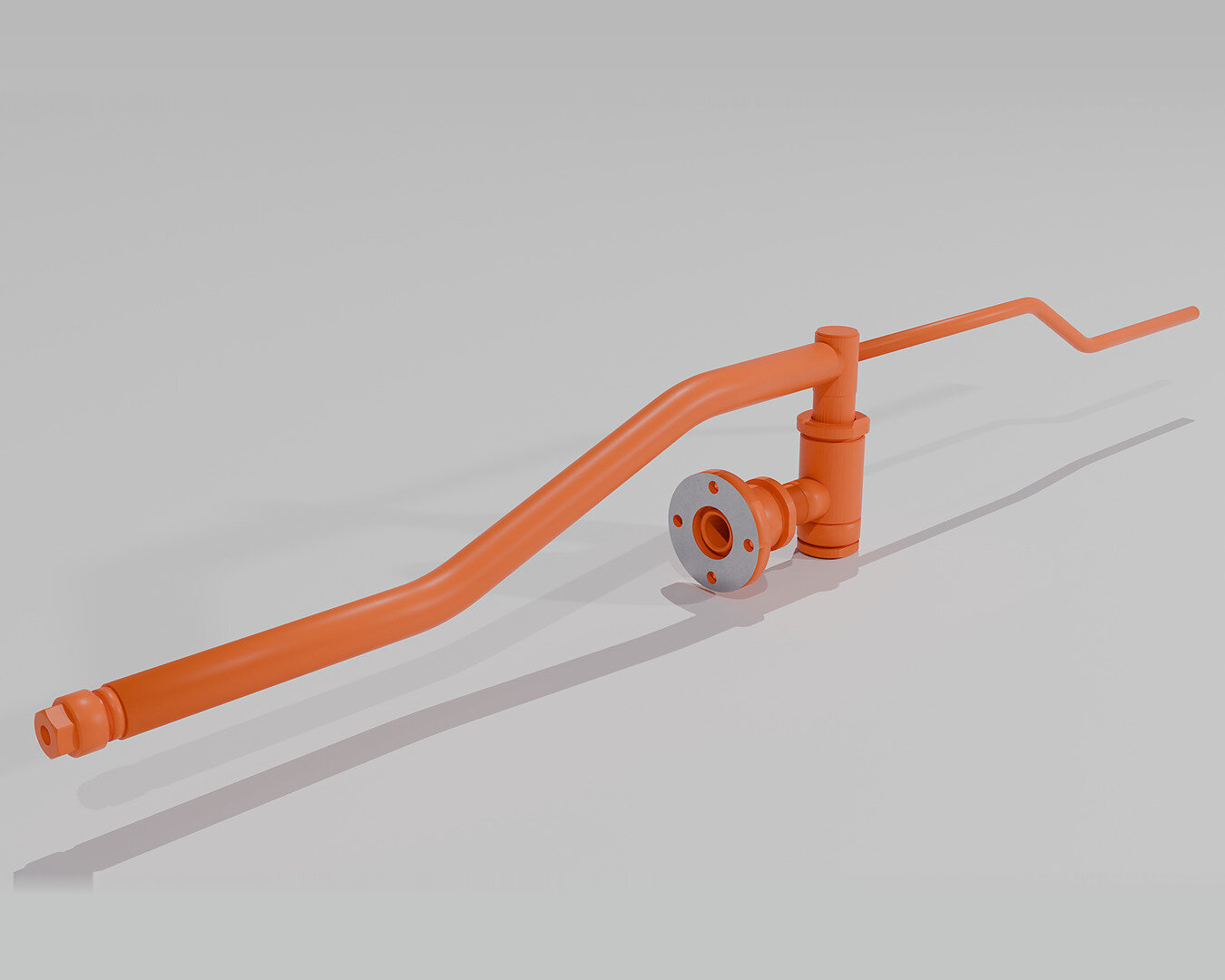

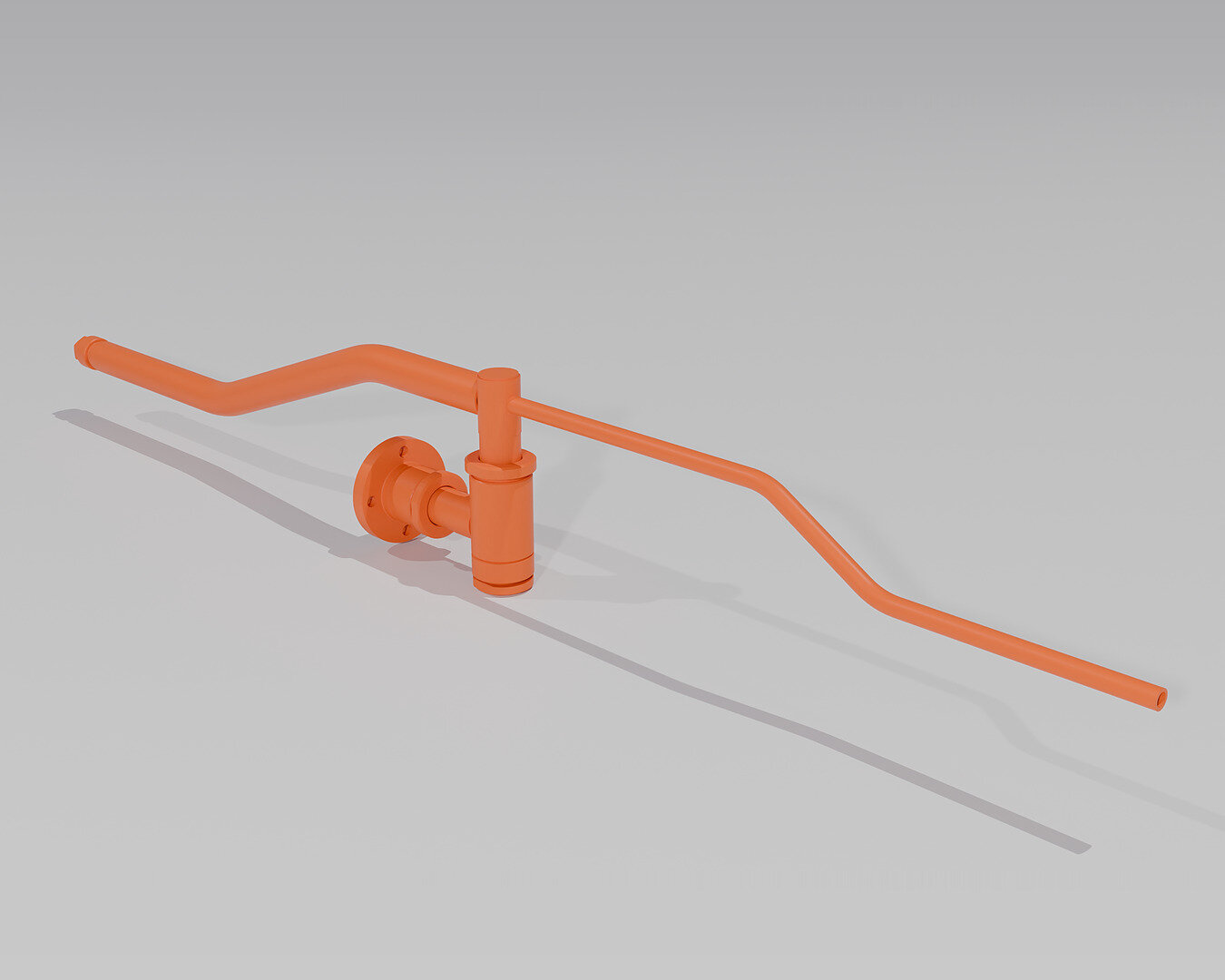

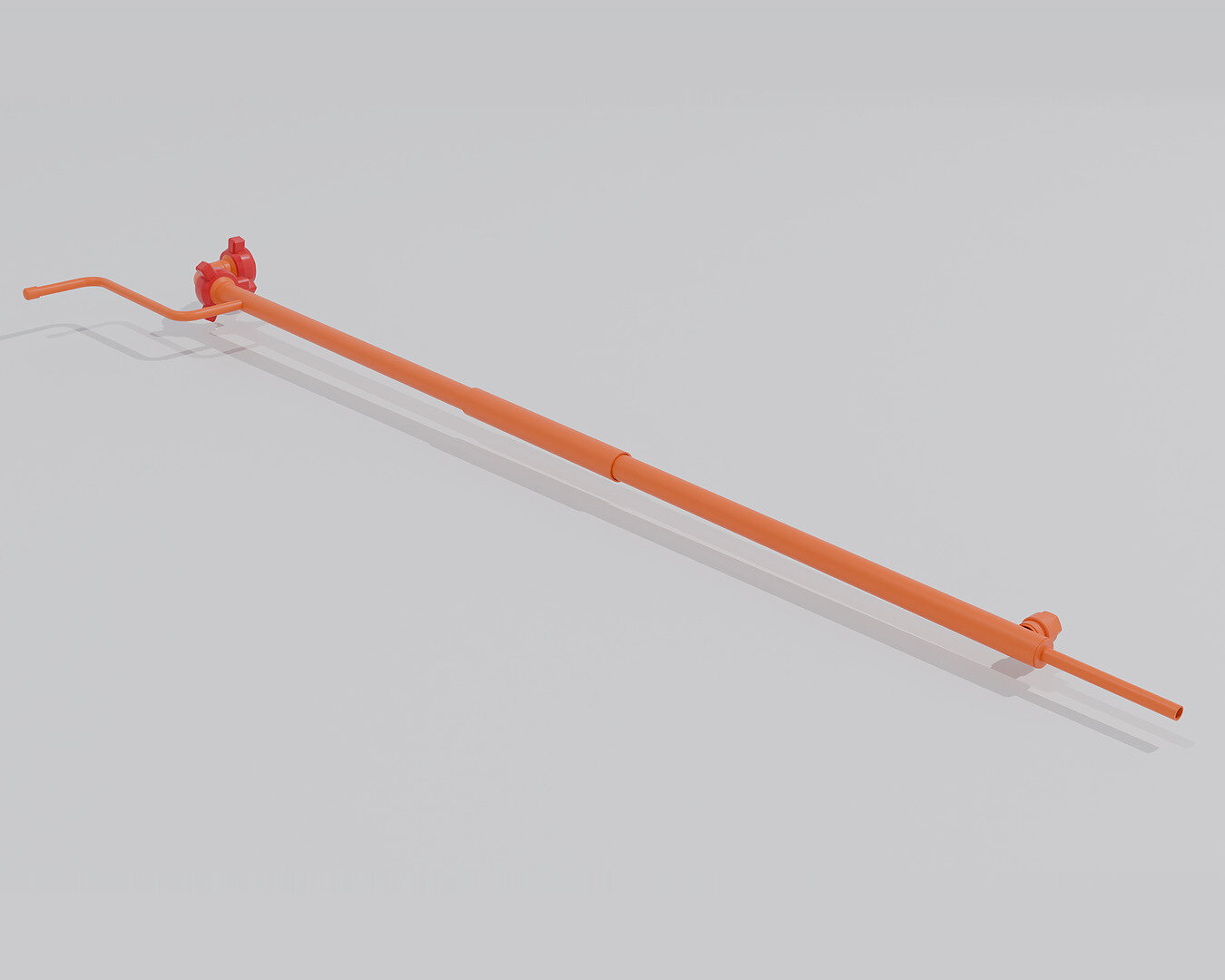

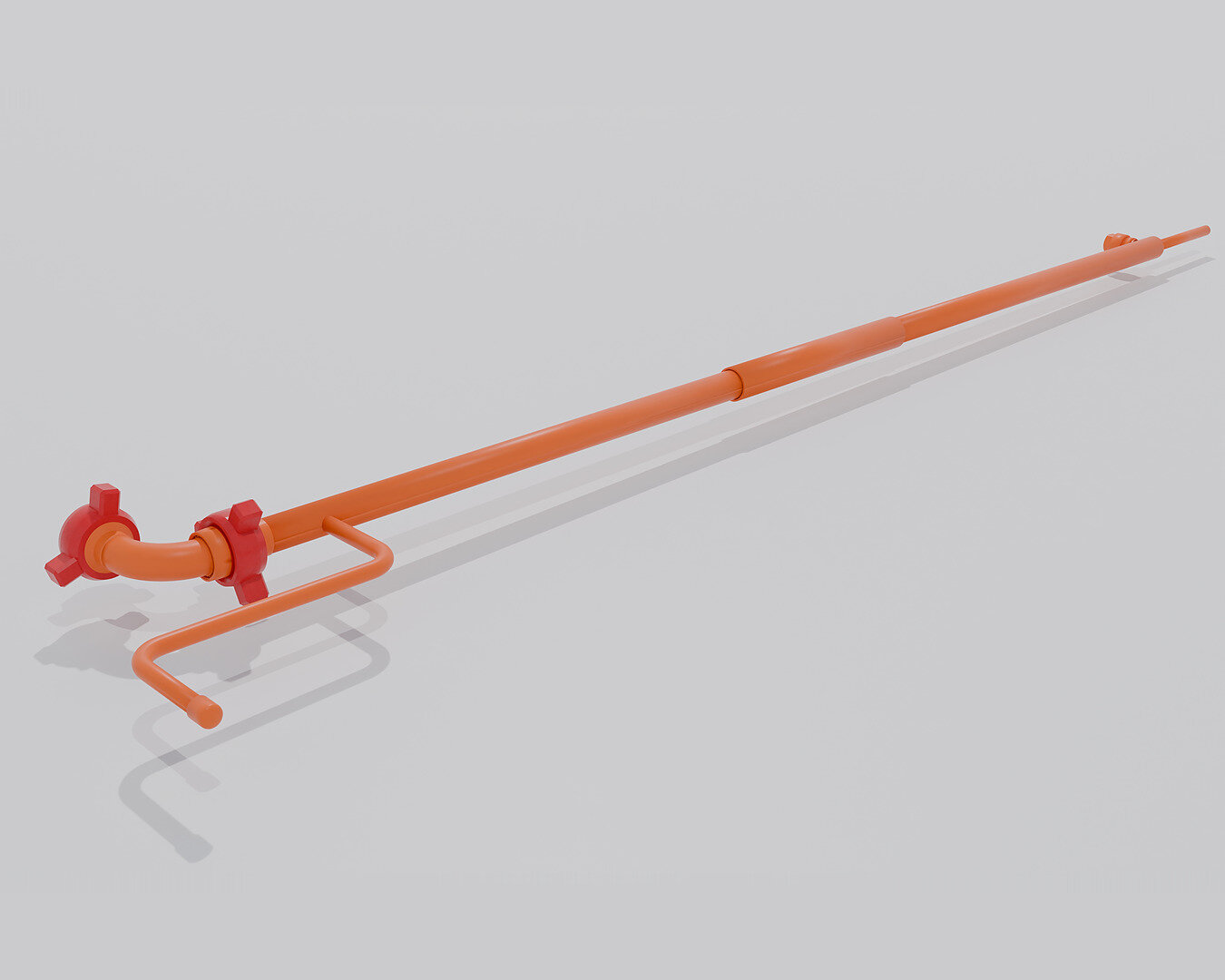

Фото модели
Технические характеристики
| Параметр | Значение |
|---|---|
| Модели | 4УПГ; 4УПГ-02 |
| Рабочее давление, МПа | 1,0–4,0 |
| Внутренний диаметр сопла, мм | 16 |
| Габаритная длина в собранном виде, мм | 2160 |
| Габаритная ширина в собранном виде, мм | 316 |
| Габаритная высота в собранном виде, мм | 175 |
| Масса, кг, не более / срок службы, лет | 25 / 5 |

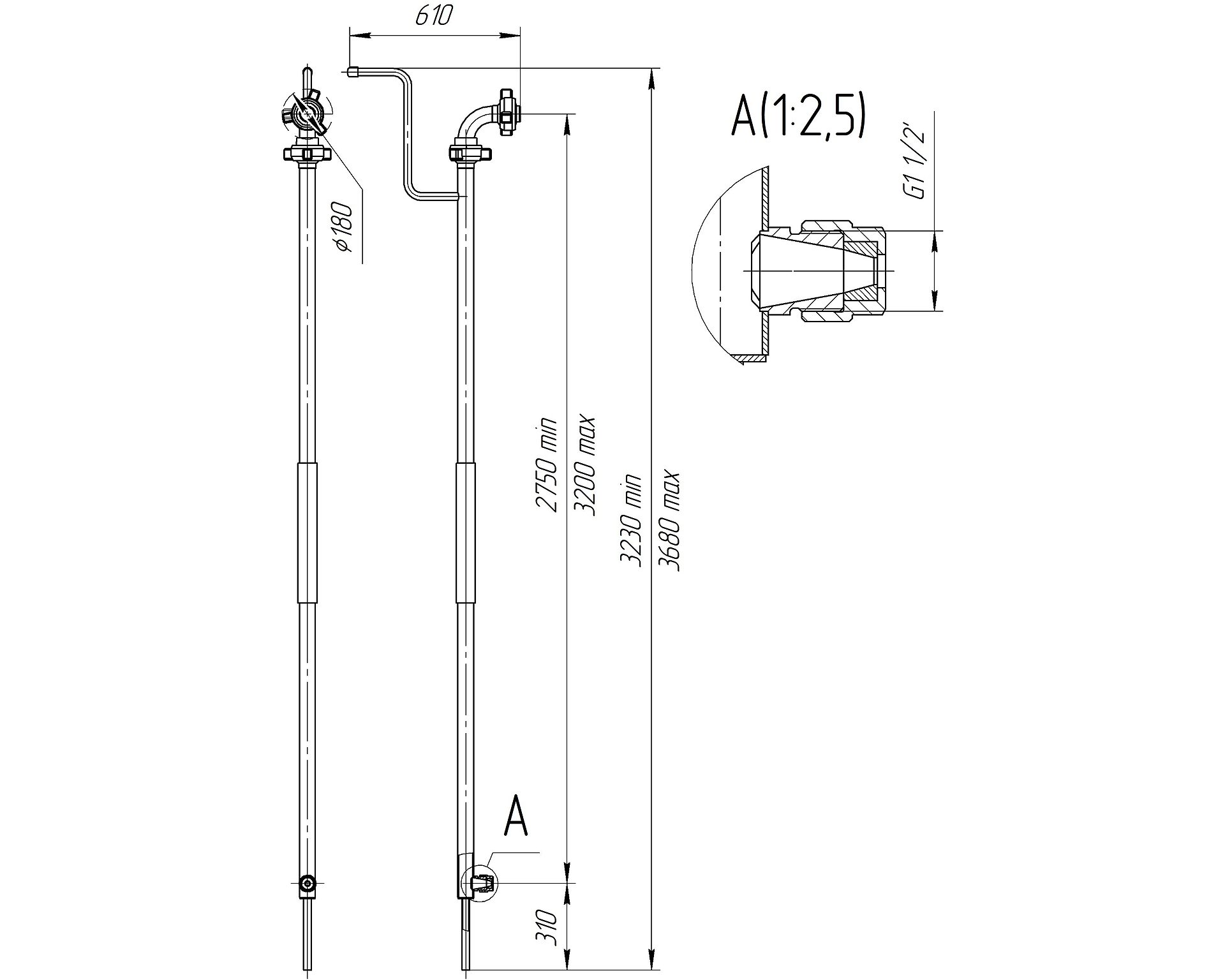

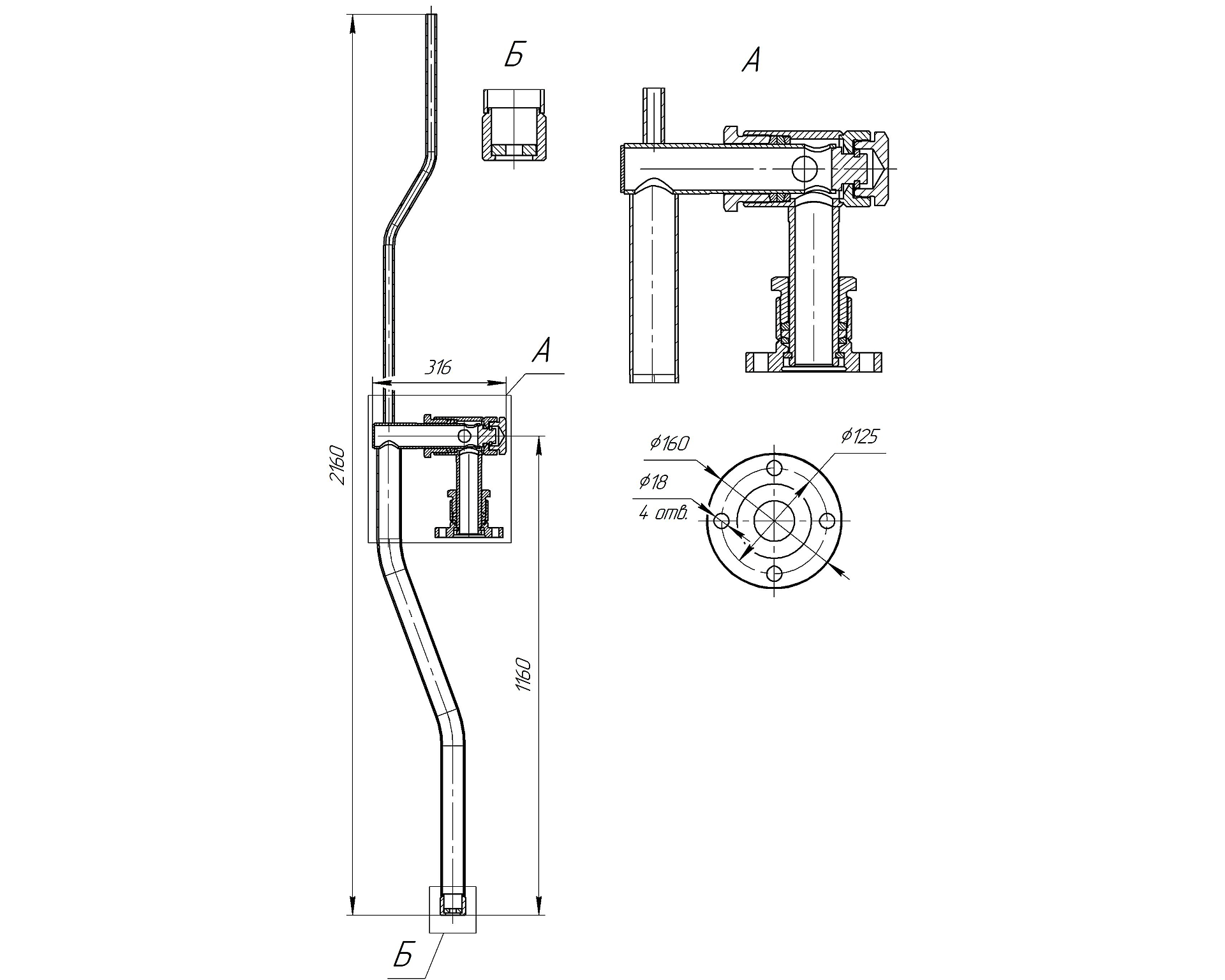

Схемы оборудования
Конструктивные и эксплуатационные преимущества
- 1
Насадки изготовлены из закалённой износостойкой стали, что повышает сопротивляемость рабочих элементов абразивному воздействию бурового раствора и способствует увеличению ресурса изделия.
- 2
Компактная компоновка позволяет рационально использовать пространство на палубе ёмкостей циркуляционной системы и упрощает размещение оборудования в составе действующего технологического комплекса.
- 3
Гидравлический способ перемешивания обеспечивает направленное воздействие на зоны резервуара с низкой интенсивностью движения жидкости, включая углы и придонные участки.
- 4
Рабочее давление от 1,0 до 4,0 МПа позволяет выбирать режим струйного воздействия с учётом характеристик циркуляционной системы и требуемой интенсивности размыва отложений.
- 5
Сопло внутренним диаметром 16 мм формирует концентрированную струю, предназначенную для перемещения раствора и разрушения локальных скоплений осадка.
- 6
Ремонтопригодная конструкция облегчает проведение технического обслуживания и замену элементов, подвергающихся наиболее интенсивному эксплуатационному износу.
- 7
Наружные поверхности защищены цинконаполненной эмалью, устойчивой к буровым растворам, включая растворы на углеводородной основе, и обладающей повышенной стойкостью к производственным воздействиям.
Ключевые параметры
-
Принцип действия — гидравлическое перемешивание бурового раствора направленной струёй.
-
Рабочее давление — от 1,0 до 4,0 МПа; внутренний диаметр сопла — 16 мм.
-
Габариты в собранном виде — не более 2160 × 316 × 175 мм.
-
Масса изделия — не более 25 кг; установленный срок службы — 5 лет.
-
Назначение — перемешивание раствора, размыв отложений в застойных зонах и предотвращение выпадения осадка на дно резервуара.
Дополнительная функция
Дополнительная функция устройств — размыв отложений в зонах с недостаточной турбулентностью потока. Направленная струя позволяет воздействовать на угловые и другие застойные участки резервуара, где наиболее вероятно накопление осадка. Благодаря гидравлическому принципу работы перемешиватели могут использоваться как элемент системы поддержания циркуляции раствора внутри ёмкости.
