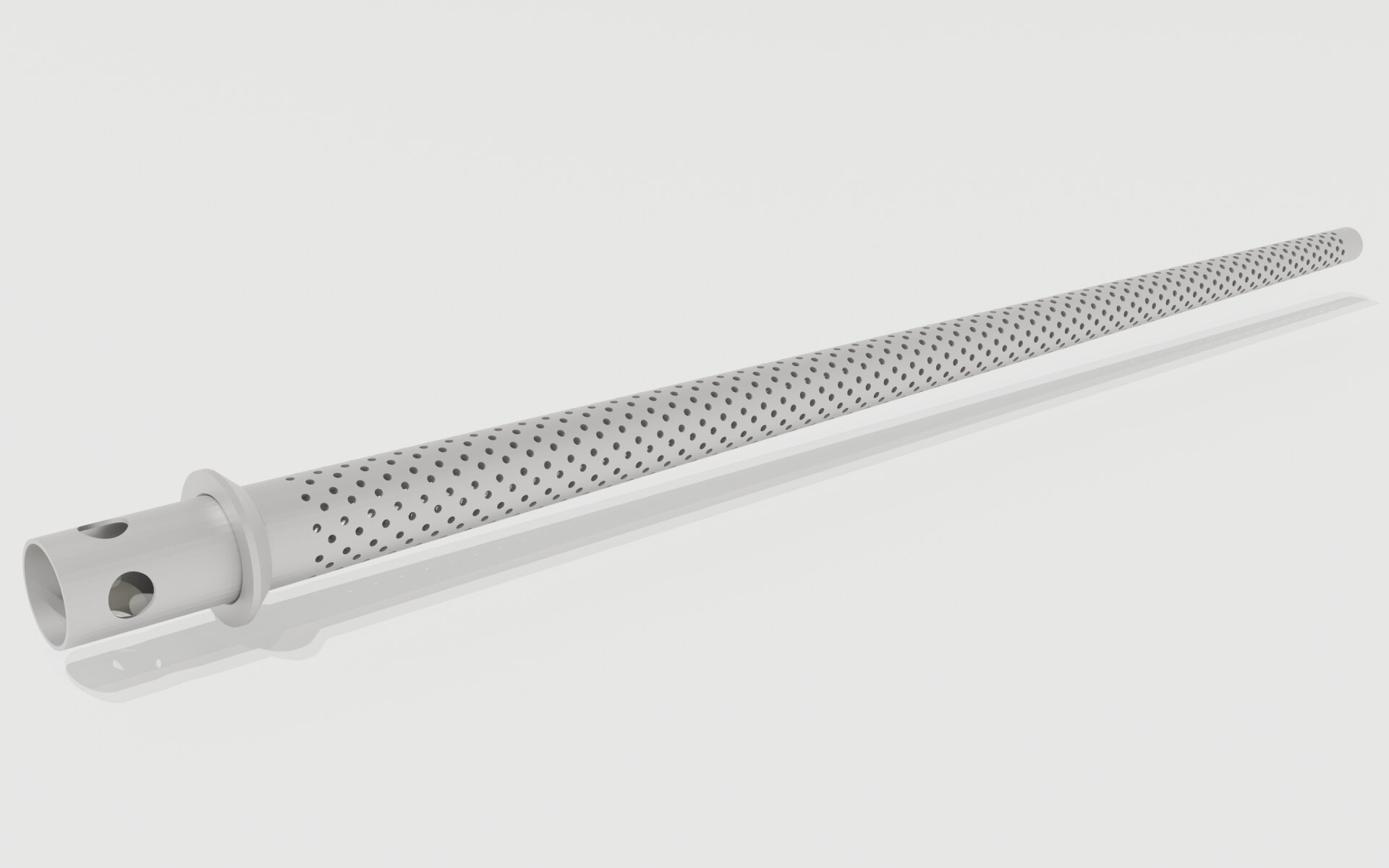

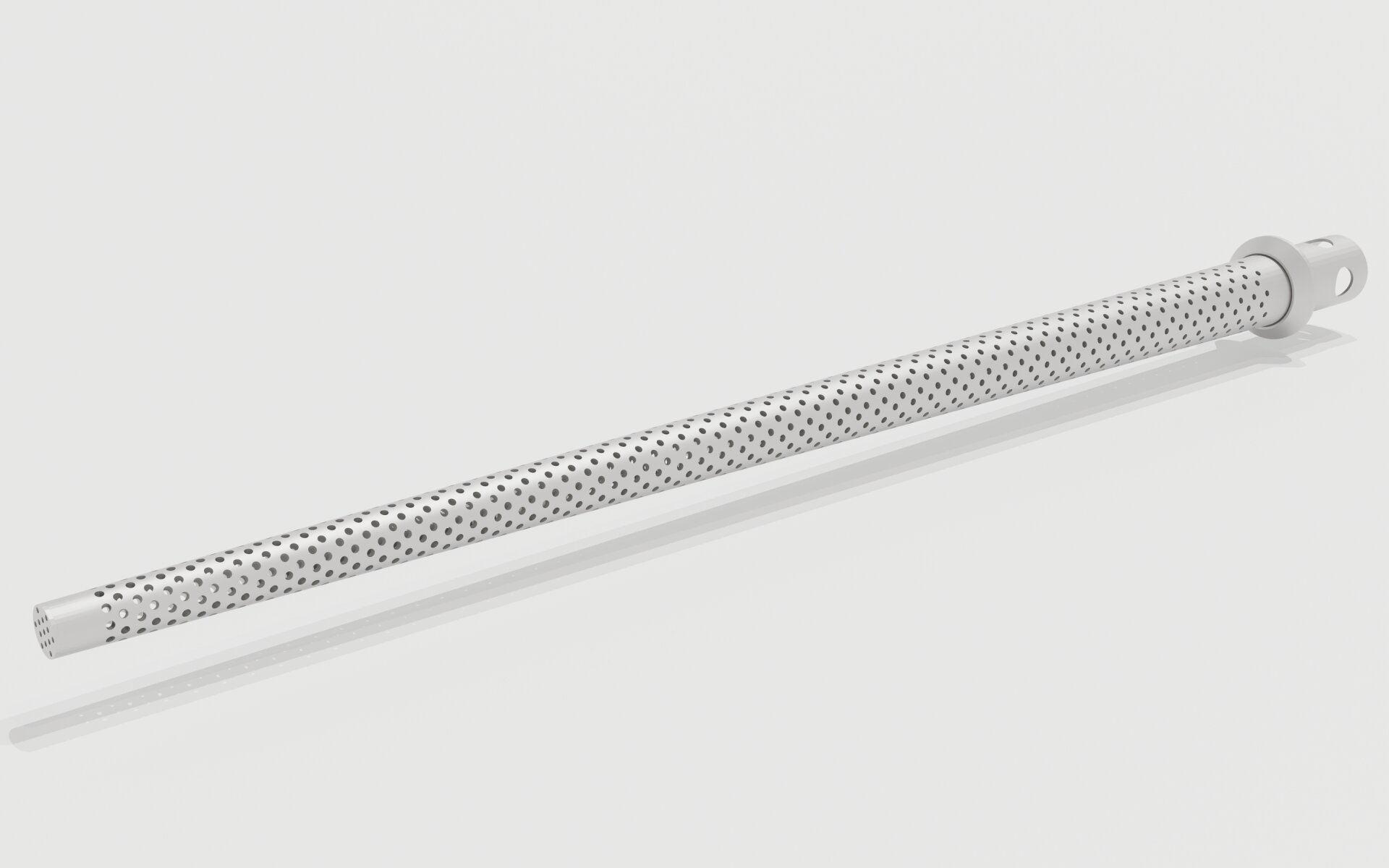

Фильтр бурильной колонны ФБК
Фильтр бурильной колонны ФБК предназначен для задержания сора и посторонних примесей, попавших в промывочную жидкость циркуляционной системы. Изделие размещается внутри бурильной колонны и формирует дополнительный защитный барьер перед бурильным инструментом.
Применение ФБК снижает вероятность прохождения крупных включений к рабочим узлам бурового инструмента и помогает защитить оборудование от засорения и повреждений. Фильтр также препятствует попаданию посторонних частиц внутрь колонны во время операций, связанных со сменой бурового инструмента.
Изготовление фильтра предусматривает адаптацию к применяемому типу замка бурильной трубы. Параметры фильтрующей части, материал исполнения, размер перфорации и толщина стенки выбираются с учётом требований заказчика и условий эксплуатации.
Конструктивные и эксплуатационные преимущества
- Возможность изготовления под различные замки бурильных труб позволяет согласовать конструкцию ФБК с применяемой бурильной колонной и требованиями конкретного проекта.
- Фильтрующая часть может выполняться из износостойкой нержавеющей стали для работы в контакте с промывочной жидкостью и содержащимися в ней абразивными включениями.
- Альтернативное исполнение из высокопрочной стали с последующей термической обработкой позволяет подобрать материал под заданные требования к прочности и ресурсу изделия.

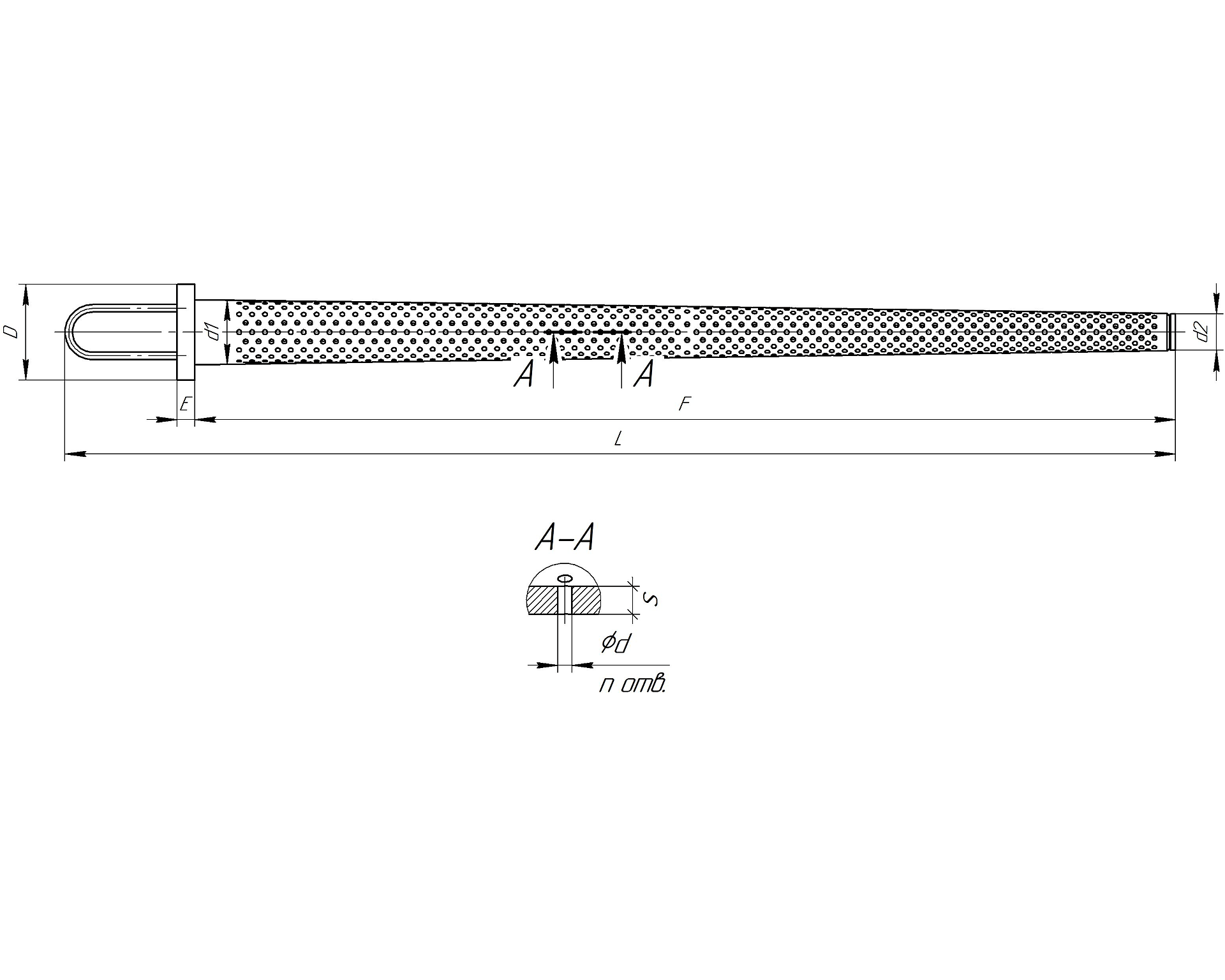

- Диапазон диаметра перфорации от 3 до 10 мм даёт возможность выбрать размер отверстий в зависимости от допустимой крупности задерживаемых примесей и параметров циркуляции.
- Толщина стенки проточной части от 3 до 6 мм позволяет согласовать конструктивное исполнение фильтра с предполагаемыми эксплуатационными нагрузками.
- Размещение фильтра непосредственно внутри бурильной колонны обеспечивает очистку потока перед поступлением промывочной жидкости к бурильному инструменту.
Варианты изготовления
| Параметр | Возможное исполнение |
|---|---|
| Тип изделия | Фильтр бурильной колонны ФБК |
| Присоединительное исполнение | Изготовление под замок применяемой бурильной трубы |
| Материал фильтрующей части | Износостойкая нержавеющая сталь либо высокопрочная сталь с последующей термической обработкой |
| Диаметр перфорации, мм | От 3 до 10 |
| Толщина стенки проточной части, мм | От 3 до 6 |
Ключевые параметры
- Назначение — очистка промывочной жидкости от сора и посторонних примесей внутри бурильной колонны.
- Функция — защита бурильного инструмента и снижение риска попадания загрязнений при его смене.
- Перфорация — отверстия диаметром от 3 до 10 мм.
- Стенка проточной части — толщиной от 3 до 6 мм.
- Материал — износостойкая нержавеющая или термически обработанная высокопрочная сталь.
- Исполнение — под требуемый замок бурильной трубы.
