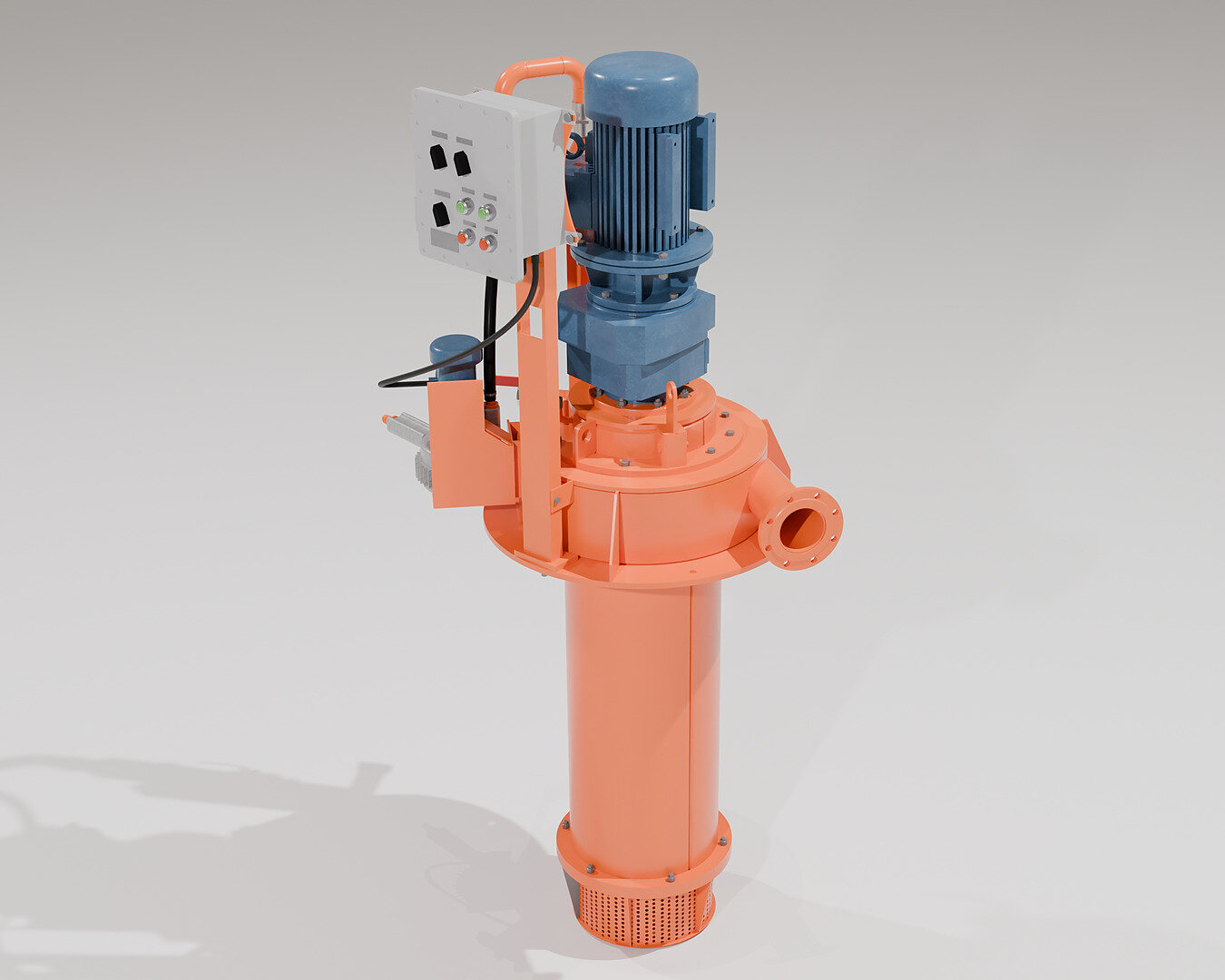

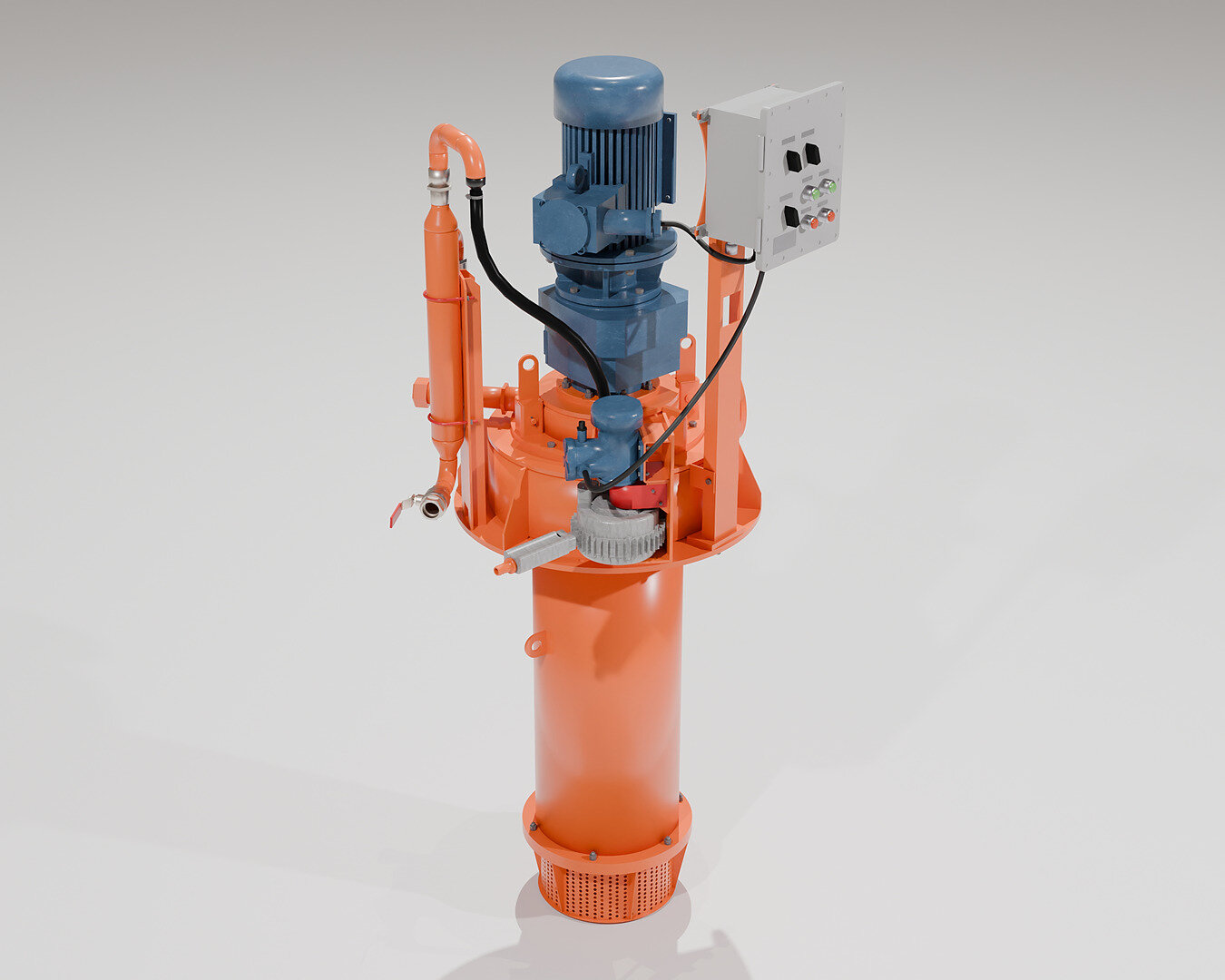

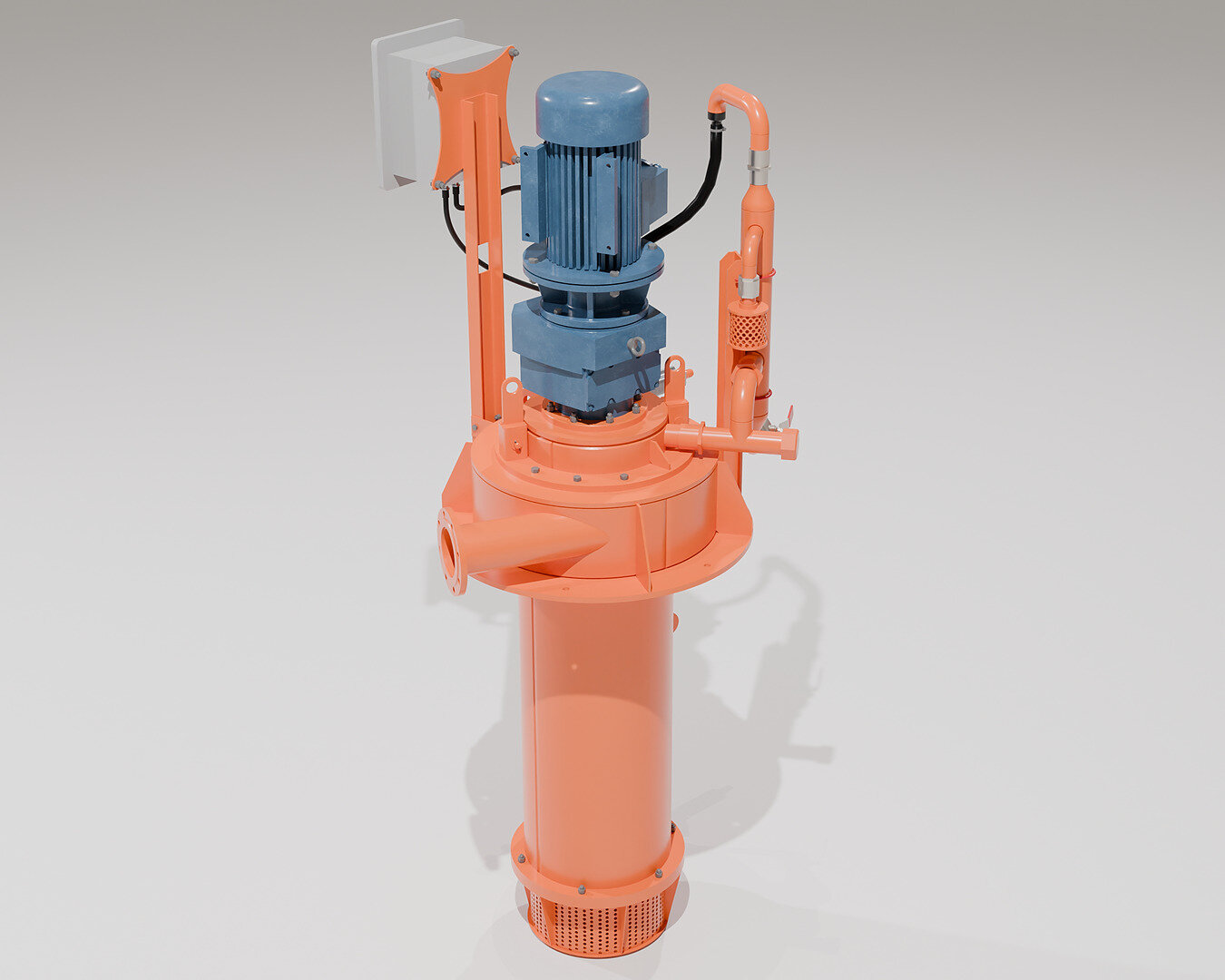

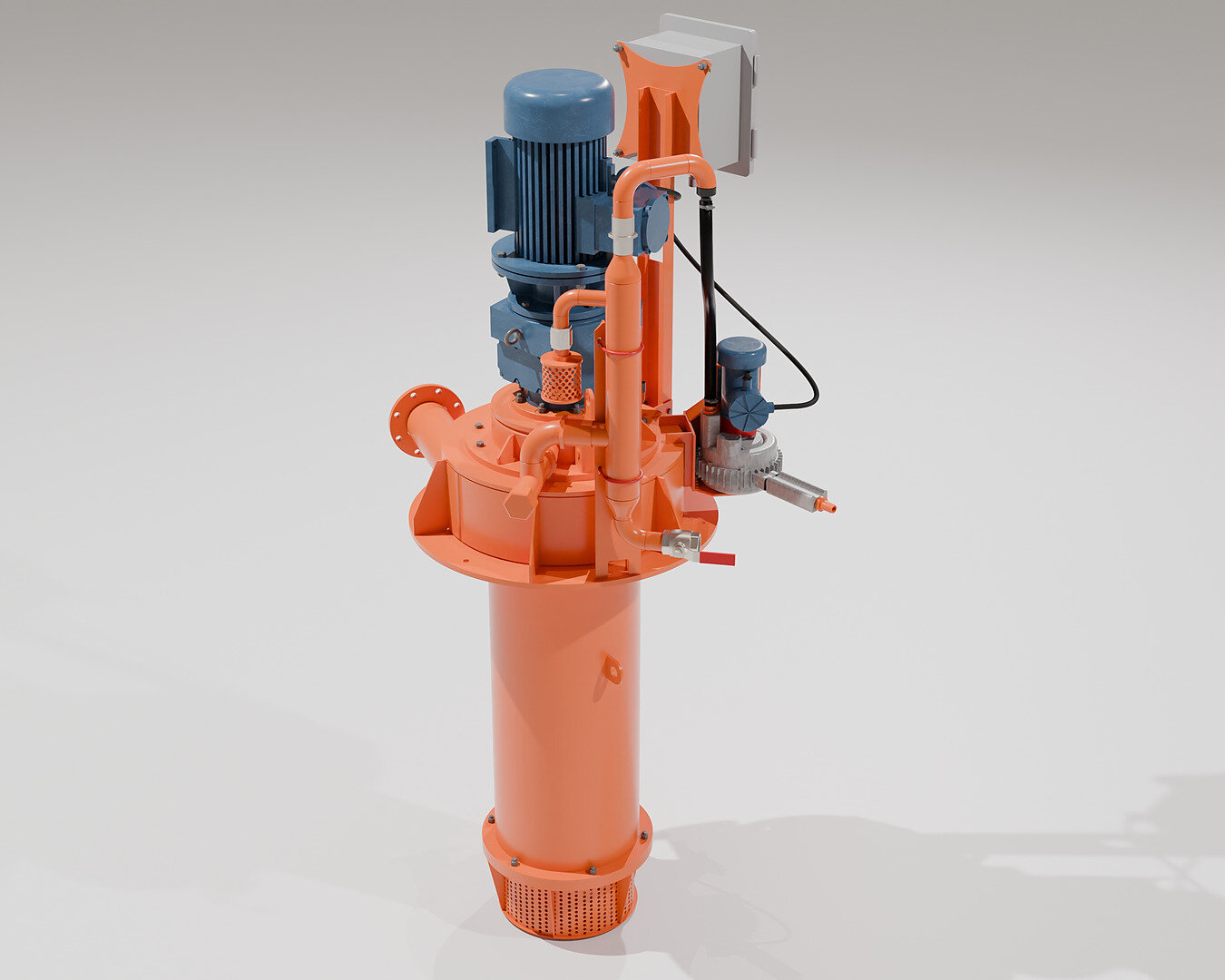

Дегазатор центробежный ДЦ-1-80
Дегазатор центробежный предназначен для дегазации буровых растворов в процессе ликвидации нефтегазопроявлений при бурении на нефтяных, газовых газоконденсатных месторождениях, в пластовом флюиде которых не содержится сероводород и другие токсичные компоненты.
В стволе скважины буровой раствор контактирует с газом при высоком давлении.
КубаньБурМаш изготавливает вакуумные и центробежные дегазаторы различной производительности.
Данный дегазатор является аналогом SWACO CD-1400 и работает как комбинация центробежного насоса и центрифуги. При работе дегазатора крыльчатка внутри всасывающей камеры заставляет газированный буровой раствор вращаться и подниматься из всасывающей в разгрузочную камеру. При этом буровой раствор подвергается действию центробежной силы, «размазывающей» его по стенкам всасывающей камеры, в результате чего происходит высвобождение газа из пузырьков, который вытягивается из дегазатора вакуум-компрессором (воздуходувкой).
Конструктивные и эксплуатационные преимущества
- Присоединительные и габаритные параметры дегазатора согласованы с распространёнными зарубежными решениями. Такая унификация упрощает замену оборудования на ёмкостях блока очистки, исключает необходимость значительной доработки места монтажа и сокращает продолжительность пусконаладочных операций.
- Компоновка ДЦ-1-80 рассчитана на рациональное использование площади палубы циркуляционной системы: при производительности 80 л/с оборудование занимает ограниченное монтажное пространство.
- Высокая пропускная способность позволяет эксплуатировать дегазатор совместно с другими ступенями очистки бурового раствора без обязательного применения дополнительных перекачивающих насосов.
- Балансировка рабочей крыльчатки снижает динамические нагрузки на опорные подшипники и способствует увеличению ресурса вращающихся узлов.
- Лопасти, непосредственно контактирующие с рабочей средой, изготовлены из износостойкой нержавеющей стали, что повышает их устойчивость к абразивному воздействию бурового раствора.
- Конструкция предусматривает возможность подключения манифольда с любой стороны дегазатора, упрощая привязку изделия к существующей схеме трубопроводов.
- Болтовые соединения выполнены с применением крепежа повышенной прочности и специальных шайб, препятствующих самораскручиванию при вибрационных нагрузках.
- Защитное покрытие на основе цинконаполненной эмали обладает стойкостью к буровым растворам, включая растворы на углеводородной основе, и рассчитано на эксплуатацию в условиях интенсивного износа.
- Для перевозки, хранения и выполнения монтажных операций изделие поставляется в многоразовом металлическом транспортном каркасе, защищающем оборудование от механических повреждений.
- Для оборудования заявлено наличие действующих документов о соответствии требованиям ТР ТС 010/2011 и ТР ТС 012/2011.
Технические характеристики
| Параметры | ДЦ-1-80 |
|---|---|
| 1. Производительность по буровому раствору, л/с, не более | 80 |
| 2. Газосодержащие бурового раствора, об %, не более: | |
| - на входе дегазатора: | 20 |
| - на выходе из дегазатора: | |
| - в растворе обработанном пенящимися реагентами при начальном газосодержании до 8 об %: | 2 |
| - в растворе обработанном пенящимися реагентами при начальном газосодержании до 20 об %: | 4 |
| - в растворе не обработанном пенящимися реагентами при начальном газосодержании до 20 об %: | 1 |
| 3. Плотность бурового раствора max, кг/л | 2,2 |
| 4. Глубина отсека для размещения насоса дегазатора, мм, не менее | 1520 |
| 5. Установленная мощность, кВт | 23 |

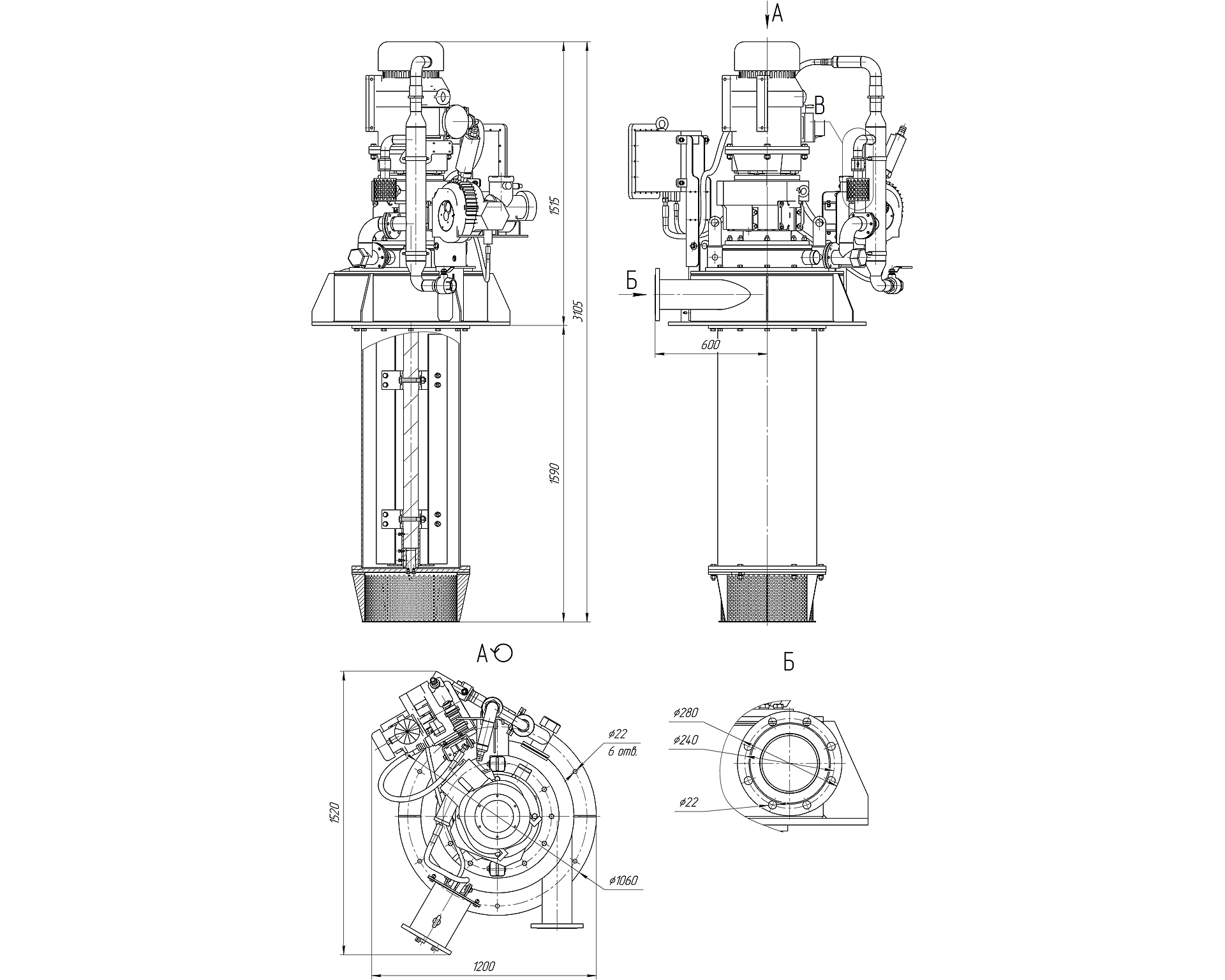

| 6. Высота дегазатора от пола рабочей площадки до выкидного патрубка вентилятора (без учета выкидного рукава), мм | 1505 |
| 7. Транспортные габариты дегазатора (при демонтированном выкидном рукаве), мм, не более | |
| - длина | 1225 |
| - ширина | 1225 |
| - высота | 3025 |
| 8. Масса изделия, кг, не более | 1360 |
