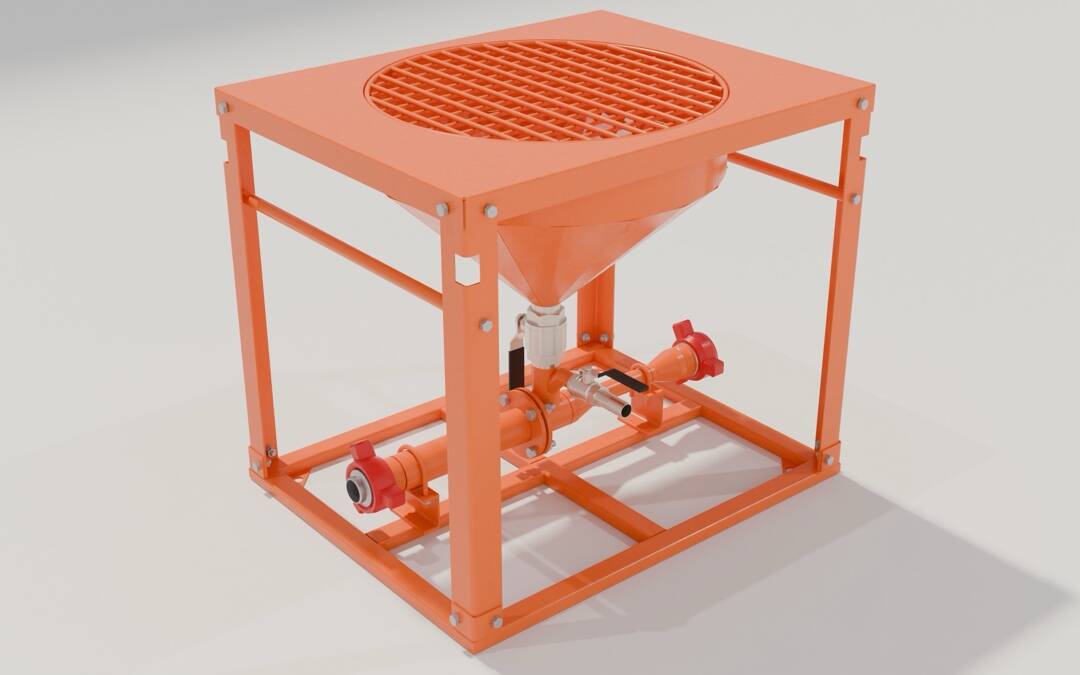

Воронка смесительная ВС-3

Смесительная воронка ВС-3 предназначена для подготовки буровых растворов на водной основе и углеводородных эмульсий. Оборудование используется при введении жидких и порошкообразных материалов, обработке и утяжелении раствора, а также для предварительного диспергирования реагентов. Смешивание компонентов происходит в высокотурбулентном потоке, формируемом в проточной части гидроворонки.

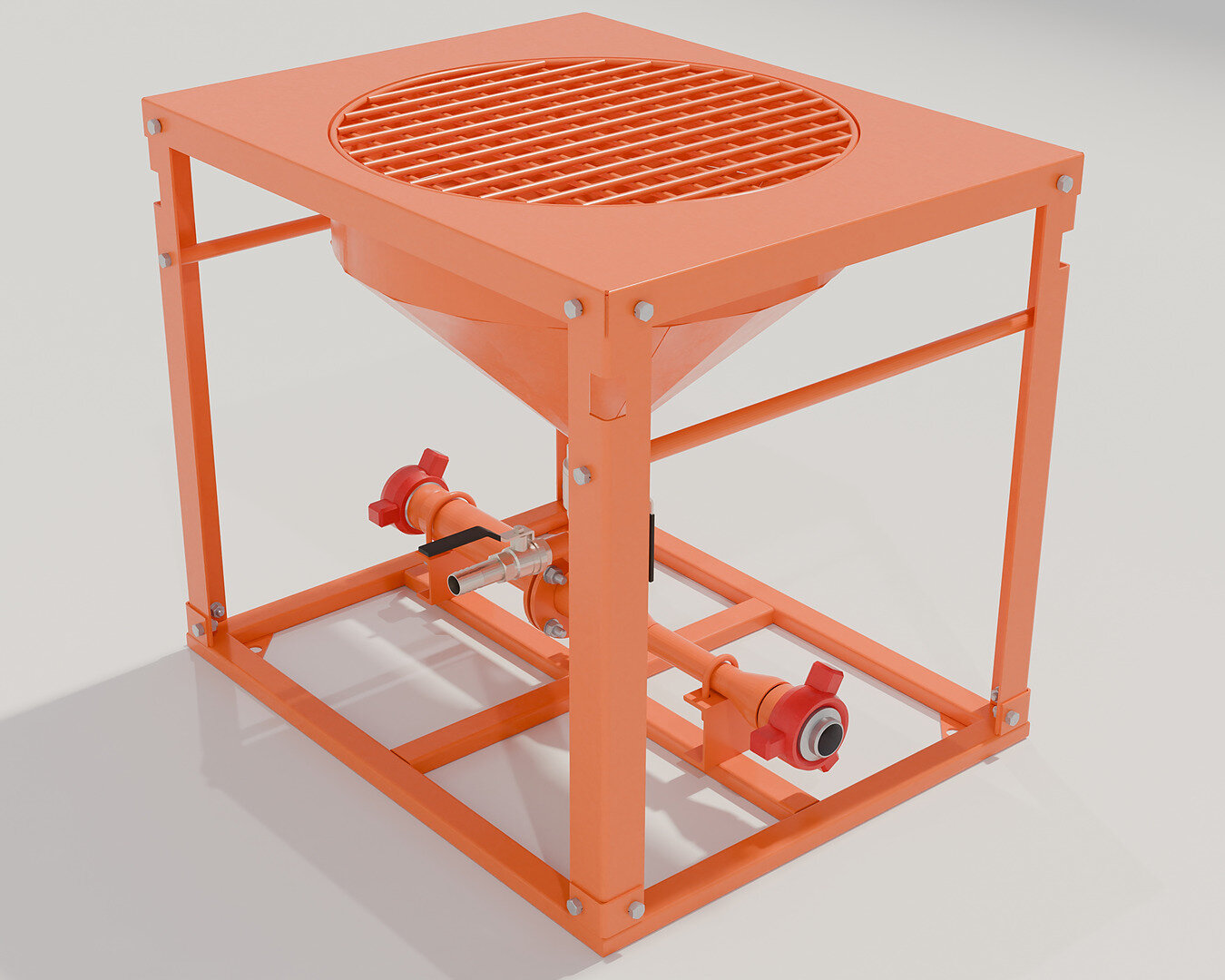

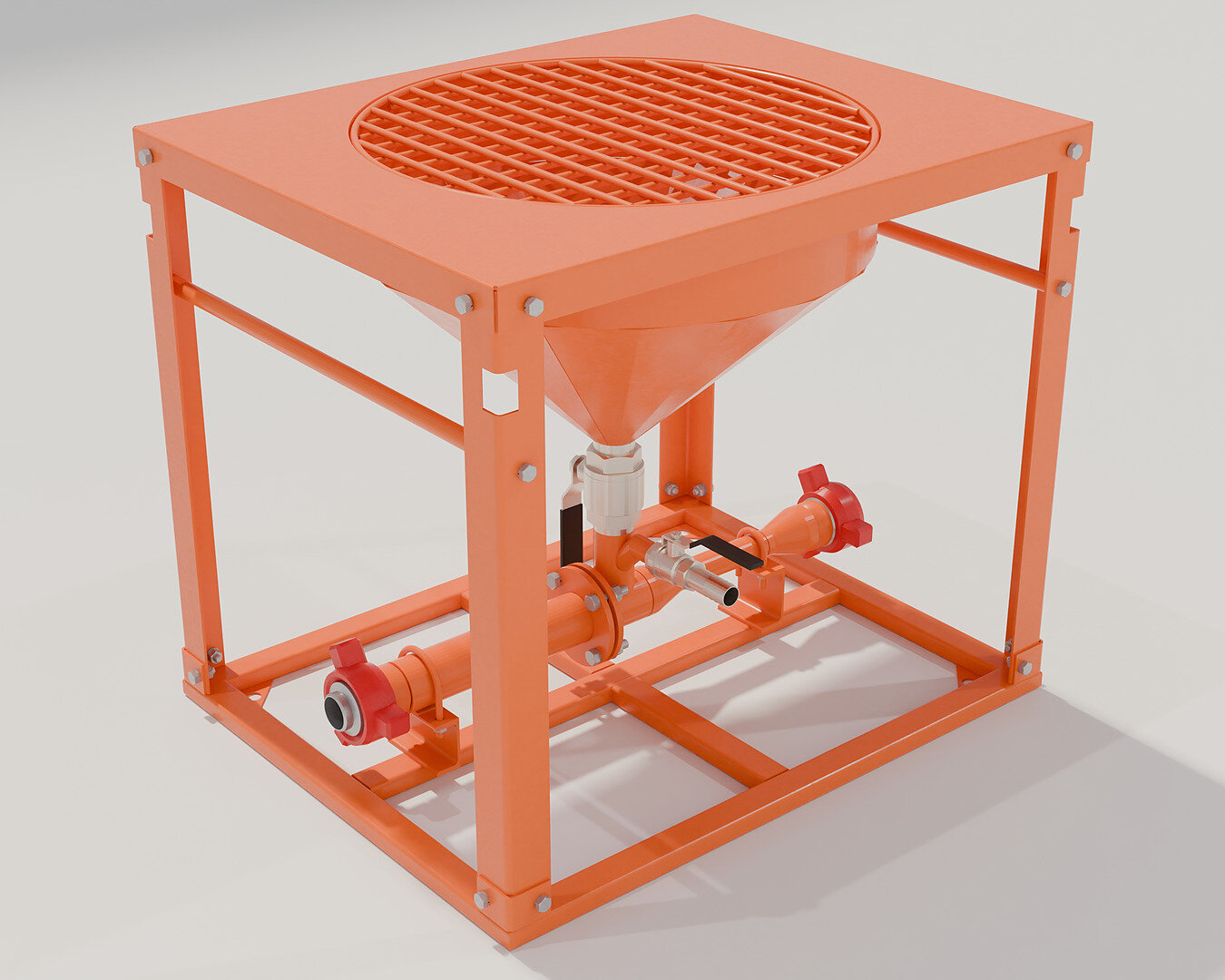

Фото модели

Технические характеристики ВС-3

Параметр	Значение для ВС-3
Производительность по буровому раствору, м³/ч	120–160
Производительность по твёрдой фазе, т/ч	8–10
Давление на входе, МПа	0,3–0,6
Условный диаметр входа/выхода, мм	125
Габаритные размеры, Д × Ш × В, мм, не более	1600 × 650 × 870
Масса изделия, кг, не более	110

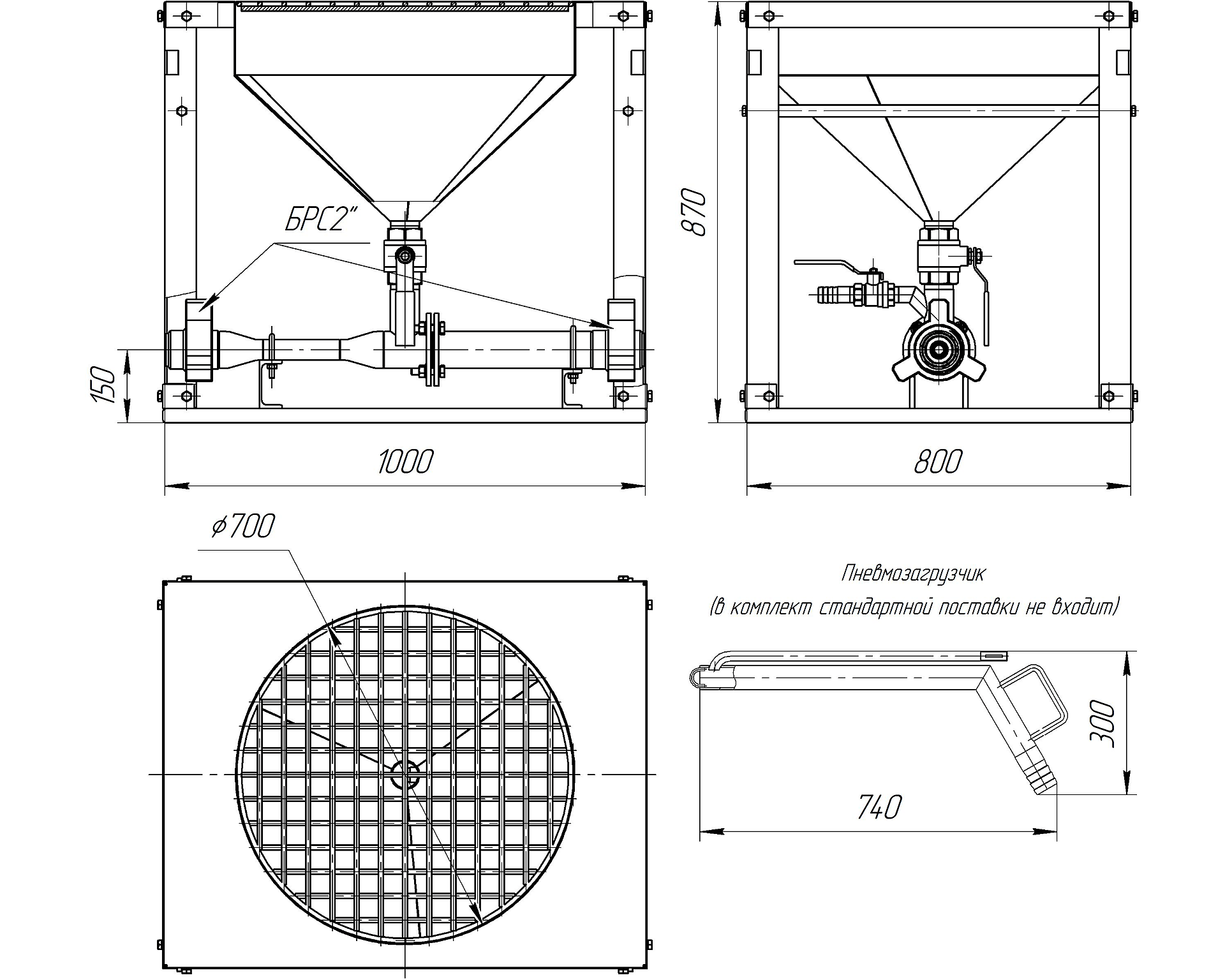

Схемы оборудования

Конструктивные и эксплуатационные преимущества

1

Формирование высокотурбулентного потока способствует интенсивному соединению жидкой основы с вводимыми реагентами и сокращает время приготовления рабочего состава.
2

Диапазон производительности 120–160 м³/ч позволяет применять ВС-3 для обработки бурового раствора в технологических линиях с соответствующим расходом.
3

Подача порошкообразных компонентов в объёме 8–10 т/ч обеспечивает выполнение операций по обработке и утяжелению раствора с контролируемой загрузкой твёрдой фазы.
4

Применение износостойких материалов в проточной части повышает устойчивость рабочих элементов к абразивному воздействию порошковых реагентов и циркулирующей среды.
5

По требованию заказчика воронка может комплектоваться защитной сеткой, ножом для разрезания мешков и соплами различного диаметра для согласования с насосами разной производительности.
6

Условный диаметр входа и выхода 125 мм позволяет учитывать параметры ВС-3 при подборе трубопроводной обвязки и включении оборудования в существующую технологическую схему.
7

Ремонтопригодное исполнение упрощает обслуживание проточной части и замену элементов, подверженных естественному эксплуатационному износу.
8

Наружное покрытие из цинконаполненной эмали устойчиво к буровым растворам, включая растворы на углеводородной основе, и обеспечивает дополнительную защиту металлических поверхностей.

Ключевые параметры модели

Производительность по буровому раствору — 120–160 м³/ч.
Производительность по твёрдой фазе — 8–10 т/ч.
Рабочее давление на входе — 0,3–0,6 МПа.
Условный диаметр входа и выхода — 125 мм.
Габариты — не более 1600 × 650 × 870 мм; масса — не более 110 кг.

Производительность и подключение

Исполнение ВС-3 обеспечивает производительность по буровому раствору от 120 до 160 м³/ч при подаче твёрдой фазы 8–10 т/ч. Благодаря массе не более 110 кг и габаритам 1600 × 650 × 870 мм модель подходит для участков, где наряду с требуемой интенсивностью смешивания важны сравнительно небольшая масса и удобство размещения оборудования.

Условия заказа

Цена, срок изготовления и состав поставки смесительной воронки ВС-3 определяются после согласования параметров технологической системы. Для подготовки коммерческого предложения рекомендуется указать характеристики насоса, требуемый расход бурового раствора, тип вводимых реагентов и необходимость комплектации защитной сеткой, ножом для мешков или соплом выбранного диаметра.
