Перемешиватели бурового раствора
Продукция раздела
Технические характеристики ПБРТ
Технические характеристики ПЛМ
| Параметр | ПБРТ-40-ГК | ПБРТ-55-ГК | ПБРТ-75-ГК | ПБРТ-110-ГК | ПБРТ-150-ГК |
|---|---|---|---|---|---|
| Мощность электропривода, кВт | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 |
| Скорость вращения крыльчатки, об/мин | 66 | 66 | 66 | 66 | 60 |
| Диаметр основной крыльчатки, мм | 700 | 900 | 900 | 900 | 1200/1100 |
| Диаметр вспомогательной крыльчатки, мм | - | - | - | - | 800 |
| Габариты с рамой исполнения 1, Д × Ш × В, мм, не более | 1200 × 352 × 510 | 1200 × 352 × 510 | 1200 × 352 × 540 | 1200 × 352 × 540 | 1200 × 352 × 540 |
| Габариты с рамой исполнения 2, Д × Ш × В, мм, не более | 1320 × 630 × 510 | 1320 × 630 × 510 | 1320 × 630 × 540 | 1320 × 630 × 570 | 1320 × 630 × 570 |
| Габариты с рамой исполнения 3, Д × Ш × В, мм, не более | 1000 × 630 × 510 | 1000 × 630 × 510 | 1000 × 630 × 540 | 1000 × 630 × 570 | 1000 × 630 × 570 |
| Габариты с рамой исполнения 4, Д × Ш × В, мм, не более | 530 × 630 × 510 | 530 × 360 × 710 | 530 × 360 × 740 | 530 × 360 × 760 | 530 × 360 × 760 |
| Глубина погружения, мм | 400–1800, шаг 100 | 600–2200, шаг 100 | 600–2200, шаг 100 | 600–2200, шаг 100 | 1500–3500, шаг 100 |
| Масса, кг, не более | 160 | 205 | 225 | 480 | 520 |
| Параметр | ПЛМ-3 | ПЛМ-5.5 | ПЛМ-7.5 | ПЛМ-11 |
|---|---|---|---|---|
| Мощность электропривода, кВт | 3,0 | 5,5 | 7,5 | 11,0 |
| Скорость вращения крыльчатки, об/мин | 47 / 60 / 75 | 47 / 60 / 75 | 47 / 60 / 75 | 47 / 60 / 75 |
| Диаметр крыльчатки, мм | 450 | 900 | 900 | 900 |
| Габариты, Д × Ш × В, мм, не более | 780 × 425 × 375 | 1340 × 605 × 450 | 1340 × 605 × 470 | 1340 × 605 × 470 |
| Глубина погружения, мм | 400–1800, шаг 100 | 600–2200, шаг 100 | 600–2200, шаг 100 | 600–2200, шаг 100 |
| Масса, кг, не более | 160 | 330 | 350 | 350 |
Основные преимущества
- 1
Постоянное движение жидкости предотвращает выпадение твёрдых компонентов в осадок и помогает сохранять технологические свойства раствора.
- 2
Линейка мощностью от 3 до 15 кВт позволяет подобрать исполнение для различных режимов эксплуатации и объёмов рабочей среды.
- 3
Регулируемая глубина погружения рабочего органа с шагом 100 мм упрощает адаптацию оборудования к высоте резервуара и уровню его заполнения.
- 4
Крыльчатки различных диаметров обеспечивают направленное перемещение раствора и уменьшают образование застойных зон.
- 5
Ремонтопригодная конструкция облегчает техническое обслуживание и восстановление оборудования непосредственно на производственной площадке.
- 6
Цинконаполненная эмаль наружного покрытия устойчива к воздействию буровых растворов, включая растворы на углеводородной основе, и повышает защиту металлических поверхностей.
Модельный ряд
Модельный ряд включает перемешиватели ПЛМ с червячным редуктором и исполнения ПБРТ с волновым редуктором и лопастью специального профиля turbo. Различия в мощности электропривода, типе рабочего органа, частоте вращения, вариантах монтажной рамы и диапазоне погружения позволяют выбрать оборудование под параметры резервуара и требуемую интенсивность перемешивания.
Как выбрать перемешиватель
-
Объём, высота и геометрия резервуара.
-
Плотность, состав и склонность рабочей среды к осаждению твёрдой фазы.
-
Требуемая мощность электропривода и интенсивность циркуляции.
-
Необходимая глубина погружения крыльчатки и доступная высота монтажной зоны.
-
Тип редуктора: червячный для серии ПЛМ либо волновой без сальника выходного вала для серии ПБРТ.
-
Для ПБРТ — подходящее исполнение монтажной рамы с учётом компоновки ёмкостного блока.
Условия заказа
Цена, срок изготовления и окончательная комплектация перемешивателя бурового раствора определяются после выбора серии и модели. Для подготовки коммерческого предложения рекомендуется указать объём и высоту резервуара, плотность и состав рабочей среды, требуемую глубину погружения, параметры электроснабжения, условия размещения и — для моделей ПБРТ — предпочтительное исполнение монтажной рамы.
Под ваши технологические параметры
Оборудования и комплектующих
Изготовления и поставки
Товары с сертификатами
СОВМЕСТИМОСТЬ И АНАЛОГИ (ЗАМЕНА ОБОРУДОВАНИЯ)
Наши перемешиватели ПБР-5,5, ПБР-7,5, ПБР-11 по габаритным и присоединительным размерам, а также по ряду комплектующих технически совместимы/взаимозаменяемы с перемешивателями таких производителей, как Kosun (WNJ), GN Solid Control (GNJB), Буртехмаш, Промкомплектсервис, АО Хадыженский машиностроительный завод / АО Краснодарский завод Нефтемаш (ЦС3-3000), Кингвелл Инжиниринг (JBQ), Белебеевский машиностроительный завод.
Перед заменой перемешивателей рекомендуем сверить габаритные и присоединительные размеры с технической документацией вашей буровой установки.
Совместимость и аналоги (Замена оборудования)
Наши механические лопастные перемешиватели бурового раствора по габаритным и присоединительным размерам, а также по ряду комплектующих (взрывозащищённые мотор-редукторы, валы и лопасти, подшипниковые узлы, торцевые уплотнения вала, фланцы крепления к ёмкости, стаканы, опоры и крепёж) технически совместимы и взаимозаменяемы с перемешивателями моделей ПБР, ПЛ и GNJBQ.
Производимое нами оборудование может быть установлено в ёмкости циркуляционных систем, при модернизации буровых установок, взамен следующих моделей перемешивателей: ПЛ (перемешиватель механический лопастной), ЦС 3-3000 ЭУК, ПБР 5,5, ПБР 7,5, ПБР 11 (исполнения по мощности привода), GNJBQ (GN Solid Control) и т.д.
При подборе аналога сверяются не только мощность и обороты вала, но и геометрия установки в ёмкости: длина вала и глубина погружения лопасти, тип и диаметр лопасти (двух- или трёхлопастная, профильная, с наклоном), диаметр и межцентровое расстояние фланца крепления, наличие и высота стакана, направление вращения, класс взрывозащиты электродвигателя и параметры питания.
Перед заменой перемешивающего оборудования рекомендуем сверить габаритные и присоединительные размеры, объём и геометрию ёмкости, требуемую интенсивность перемешивания, мощность и частоту вращения привода с технической документацией вашей буровой установки и циркуляционной системы.
Данная страница носит исключительно информационный характер, демонстрирует возможную техническую совместимость и возможность замены оборудования, не является официальной страницей перечисленных производителей и не свидетельствует о наличии партнерских, лицензионных или иных отношений с ними. Любые сравнения приводятся исключительно в целях информирования о возможной технической совместимости.
Все упомянутые на этом сайте товарные знаки и наименования принадлежат их законным правообладателям.
Фото модели
ПБРТ-40-ГК

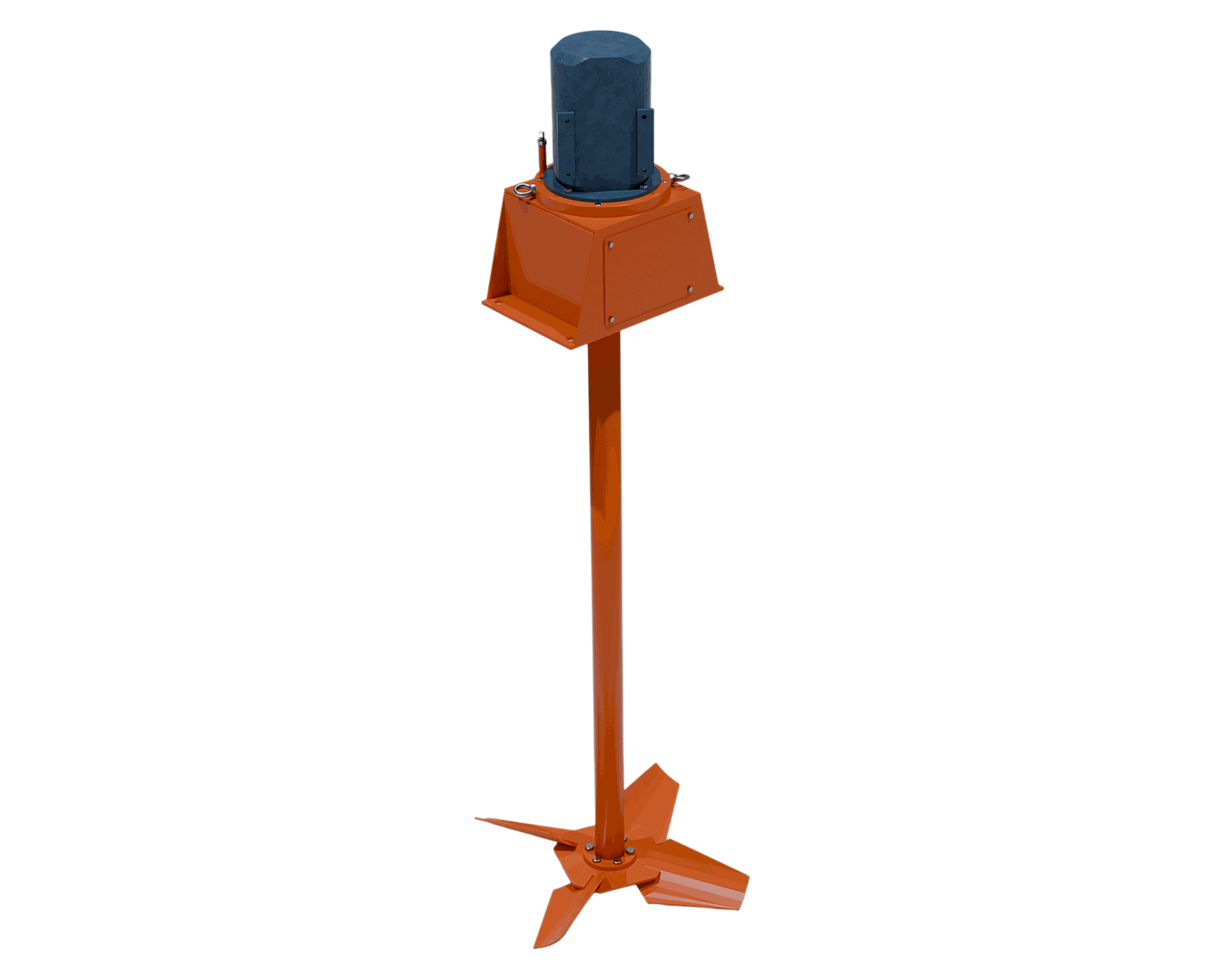

ПБРТ-55-ГК

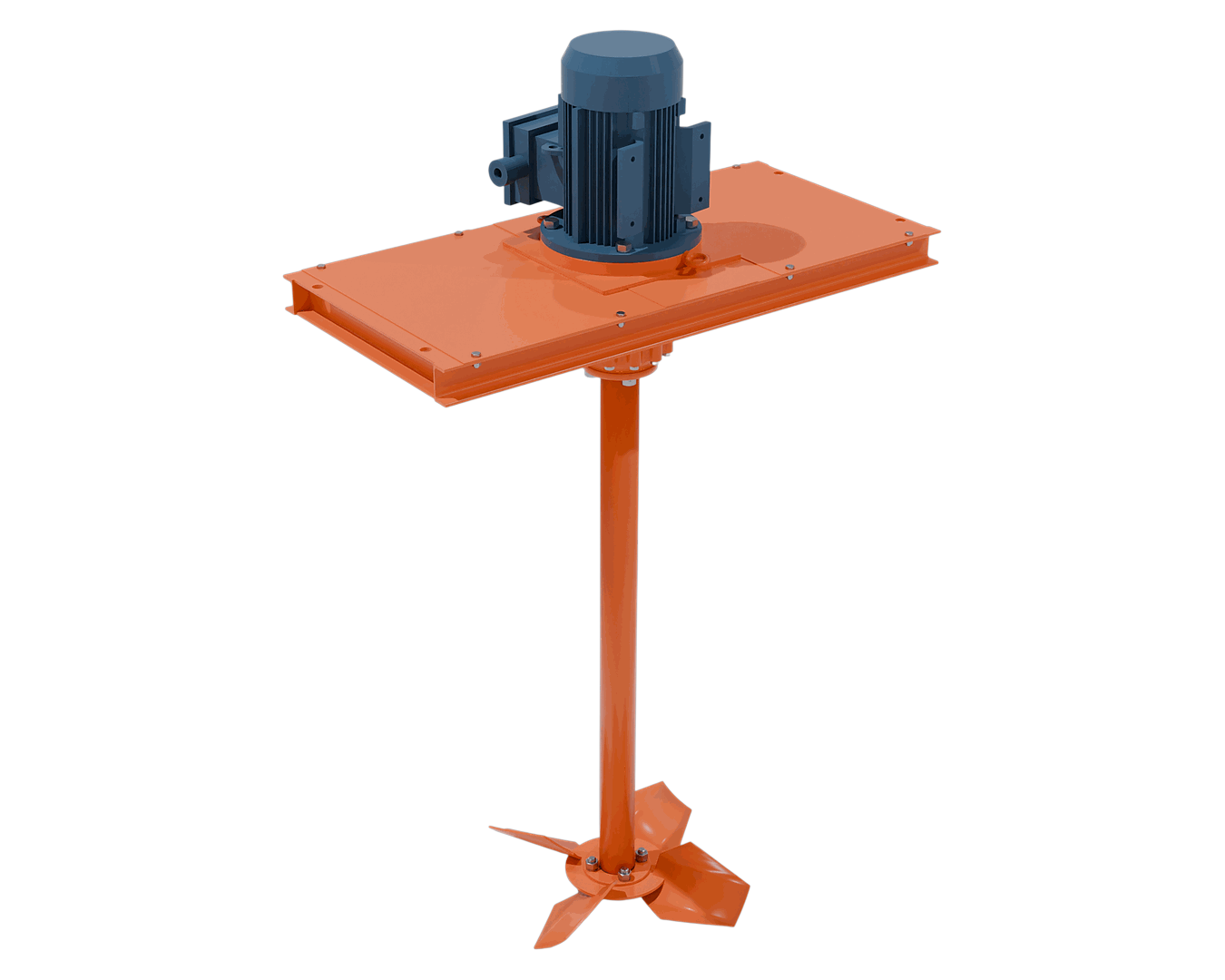

ПБРТ-75-ГК
ПБРТ-150-ГК

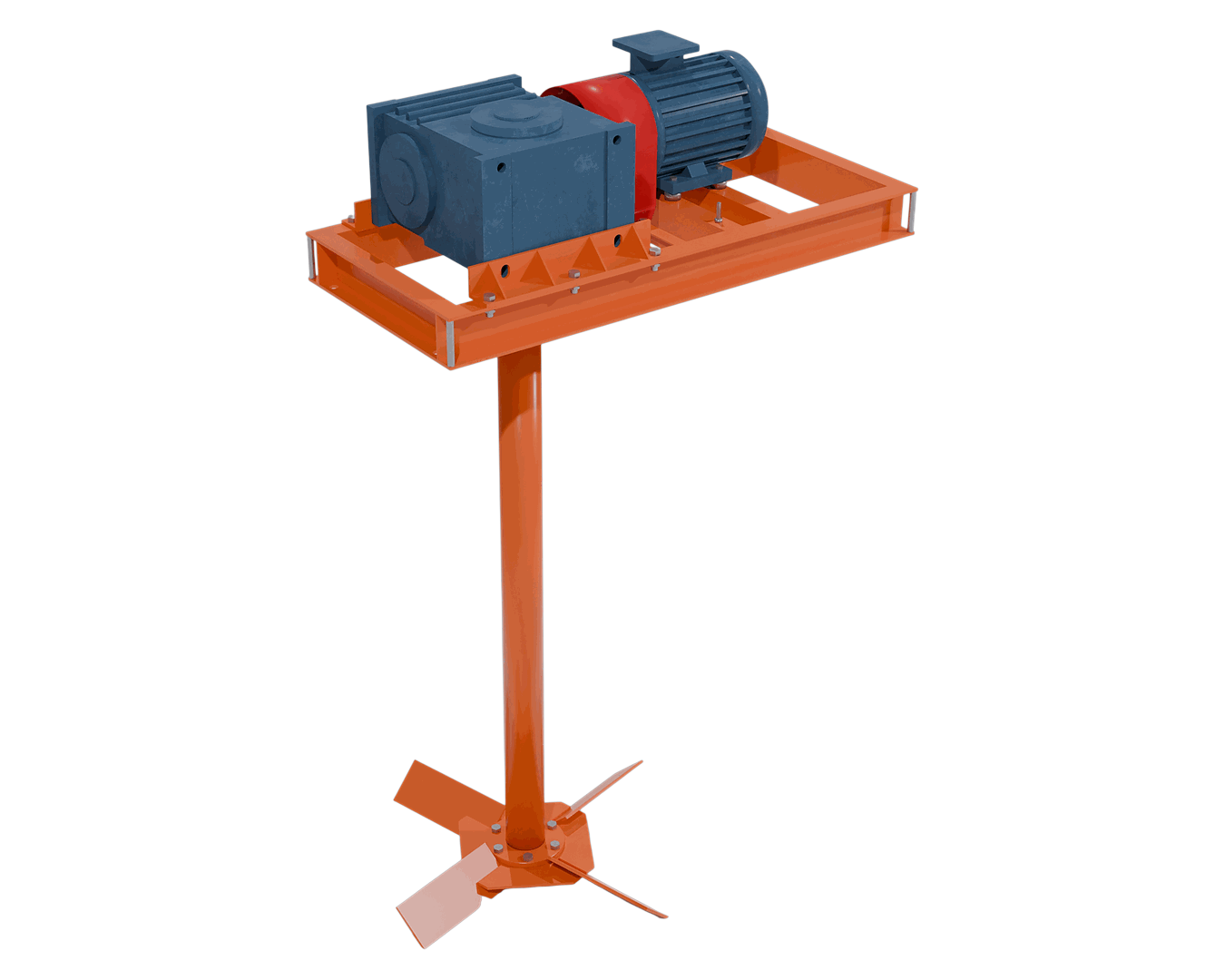

ПЛМ-5.5
Особенности серий
-

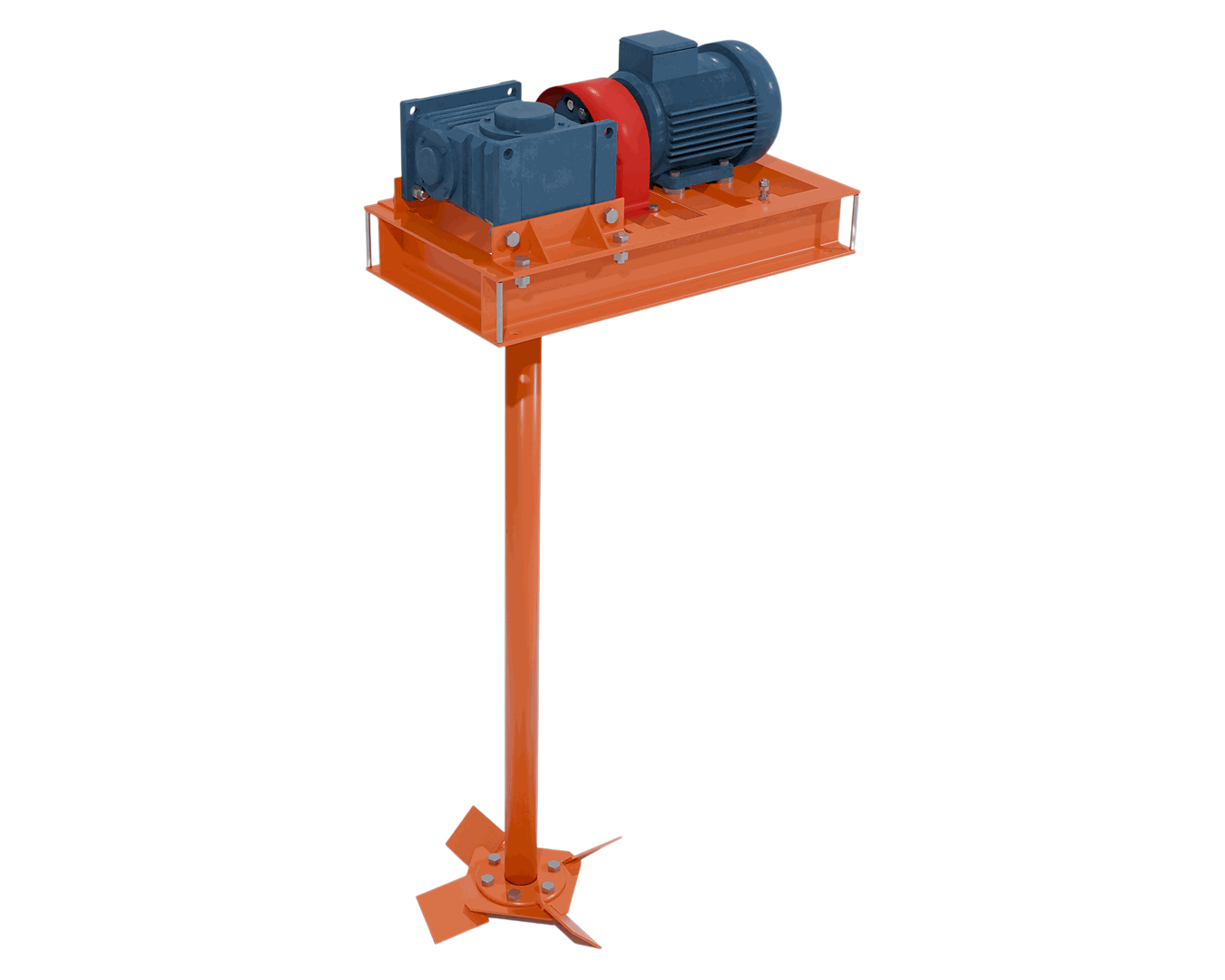

ПЛМ - Перемешиватели ПЛМ отличаются простой кинематической схемой и применением червячного редуктора, устойчивого к эксплуатационным перегрузкам. Для моделей предусмотрены варианты скорости вращения крыльчатки 47, 60 или 75 об/мин. Серия включает компактное исполнение ПЛМ-3 с крыльчаткой Ø450 мм и модели ПЛМ-5.5, ПЛМ-7.5 и ПЛМ-11 с рабочим органом Ø900 мм.
-
ПБРТ - Перемешиватели ПБРТ оснащаются лопастью turbo, рассчитанной на эффективное перемещение рабочей среды при рациональном энергопотреблении. Волновой редуктор выполнен без сальника выходного вала, что снижает риск вытекания смазочного масла через этот узел.
-
Для каждой модели доступны четыре исполнения рамы, позволяющие учитывать компоновку резервуара и свободное пространство на палубе циркуляционной системы.
