Диспергаторы
Продукция раздела
Технические характеристики
| Параметр | ДГ-40 | ДГС-40-20 | ДГ-35 | ДШМ-100 |
|---|---|---|---|---|
| Максимальное рабочее давление жидкости на входе, МПа | 12,0 | 20,0 | 35 | 0,6 |
| Пропускная способность, л/с | 2,5–40 | 2,5–40 | 25–50 | 20-40 |
| Внутренний диаметр установленных насадок(мелющих тел), мм | 2–12 | 2–12 | 6–16 | (9,5-14) |
| Габаритные размеры в собранном виде, Д × Ш × В, мм | 515 × 200 × 405 | 275 × 95 × 560* | 960 × 200 × 800 | 354 х 215 х 460 |
| Масса, кг, не более | 36 | 35 | 180 | 40 |
Конструктивные и эксплуатационные преимущества
- 1
Интенсивное диспергирование и эмульгирование способствует сокращению расхода химических реагентов, уменьшает продолжительность приготовления составов и ускоряет корректировку их технологических свойств.
- 2
Проверенная конструктивная схема рассчитана на продолжительную работу с буровыми растворами и эмульсиями в производственных условиях.
- 3
Взаимозаменяемость запасных частей с отечественными аналогами упрощает снабжение, плановое обслуживание и восстановительный ремонт оборудования.
- 4
По требованию заказчика диспергатор может поставляться на монтажной раме, что облегчает размещение и привязку к технологической линии.
- 5
Рабочие насадки из вольфрамо-кобальтового сплава обладают повышенной износостойкостью, увеличивают ресурс проточной части и сокращают затраты времени на обслуживание.
- 6
Цинконаполненная эмаль защищает наружные поверхности от воздействия буровых растворов, включая растворы на углеводородной основе, и повышает стойкость изделия к эксплуатационному износу.
Ключевые параметры
-
Максимальное рабочее давление модельного ряда — от 12 до 35 МПа.
-
Диапазон пропускной способности — от 2,5 до 50 л/с в зависимости от исполнения.
-
Внутренний диаметр рабочих насадок — от 2 до 16 мм.
-
Масса оборудования — от 35 до 180 кг; возможна поставка на монтажной раме.
-
Для ДГ-40: климатическое исполнение УХЛ1, температура эксплуатации от −60 до +45 °C, содержание нефти в растворе не более 90 %.
Варианты исполнения

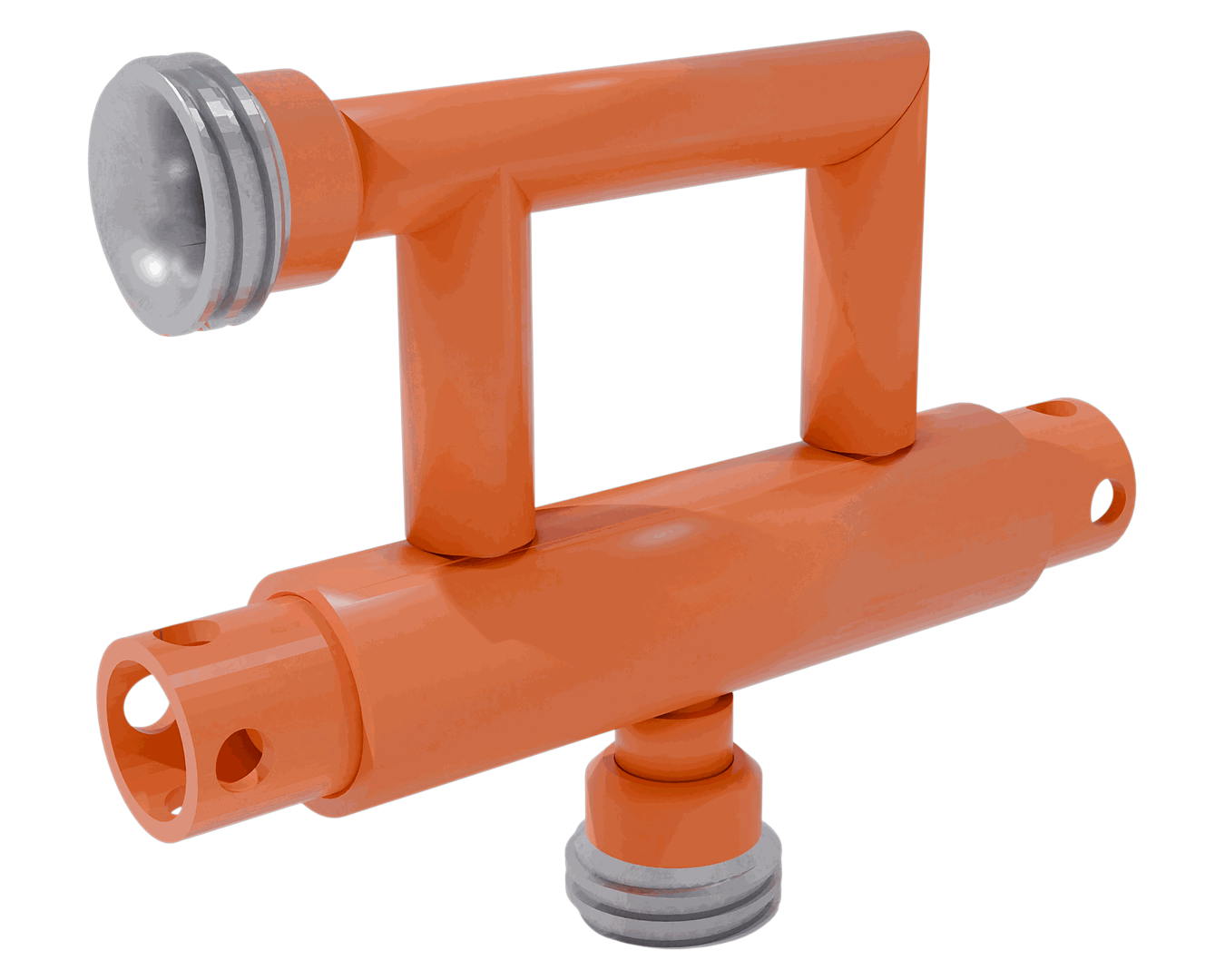

ДГ-40
ДГС-40-20
ДГ-35
ДШМ-100
Работает с малым рабочим максимальным давлением жидкости на входе в 0,6 МПа, имеет пропускную способность в 20-40 л/с, диаметр мелющих тел 9,5-14мм и габариты в собранном виде 354х215х460мм. Весит диспергатор ДШ-100 не более 40кг.
Условия заказа
Цена, срок изготовления и состав поставки гидравлического диспергатора определяются после выбора модели и согласования технологического режима. Для подготовки коммерческого предложения рекомендуется указать рабочее давление, требуемый расход жидкости, состав обрабатываемого раствора, необходимый диаметр насадок, климатические условия и потребность в монтажной раме или быстроразъёмных соединениях.
Под ваши технологические параметры
Оборудования и комплектующих
Изготовления и поставки
Товары с сертификатами
Совместимость и аналоги (Замена оборудования)
Наш шаровый диспергатор ДШ-100 по габаритным и присоединительным размерам, а также по ряду комплектующих (привод с взрывозащищённым электродвигателем, вал с дисками-импеллерами, рабочая камера с шаровой загрузкой, сменные шары, торцевые уплотнения вала, загрузочная воронка, патрубки подачи и слива раствора, фланцы, рама и крепёж) технически совместим и взаимозаменяем с шаровыми диспергаторами аналогичного типоразмера, применяемыми в составе циркуляционных систем буровых установок.
Оборудование может быть установлено в линию приготовления раствора, при модернизации буровых установок, взамен шаровых диспергаторов типоразмера ДШ-100 и аналогичных моделей с производительностью по раствору до 100 м³/ч, а также в схемы утяжеления раствора баритом и диспергирования глинопорошка и полимеров.
Шаровый диспергатор ДШ-100 предназначен для интенсивного перемешивания и диспергирования компонентов бурового раствора: глинопорошков, полимеров, реагентов и утяжелителей. Принцип действия основан на прохождении раствора через рабочую камеру, в которой вращающийся вал с дисками приводит в движение шаровую загрузку — шары разбивают комки и агломераты, обеспечивая быстрое и однородное диспергирование без «непромесов».
При подборе аналога сверяются не только габариты рамы, но и параметры процесса: производительность по раствору (м³/ч), частота вращения вала, объём рабочей камеры и масса шаровой загрузки, диаметр шаров, диаметры и расположение патрубков, мощность и класс взрывозащиты привода, а также способ монтажа (на раме, на ёмкости или в составе блока приготовления раствора).
Перед заменой диспергирующего оборудования рекомендуем сверить габаритные и присоединительные размеры, производительность по раствору, диаметры патрубков, тип и мощность привода с технической документацией вашей буровой установки и циркуляционной системы.
