Сито-гидроциклонная установка СГУ-90/90Д

Сито-гидроциклонная установка, выполненная на платформе вибрационного сита СВЛК-1 и оснащённая полиуретановыми гидроциклонами, предназначена для удаления выбуренной породы из бурового раствора и получения шлама с пониженной влажностью. Оборудование включается в состав циркуляционных систем буровых установок и применяется при безамбарном бурении, а также при реализации малоотходных технологий бурения нефтяных и газовых скважин.

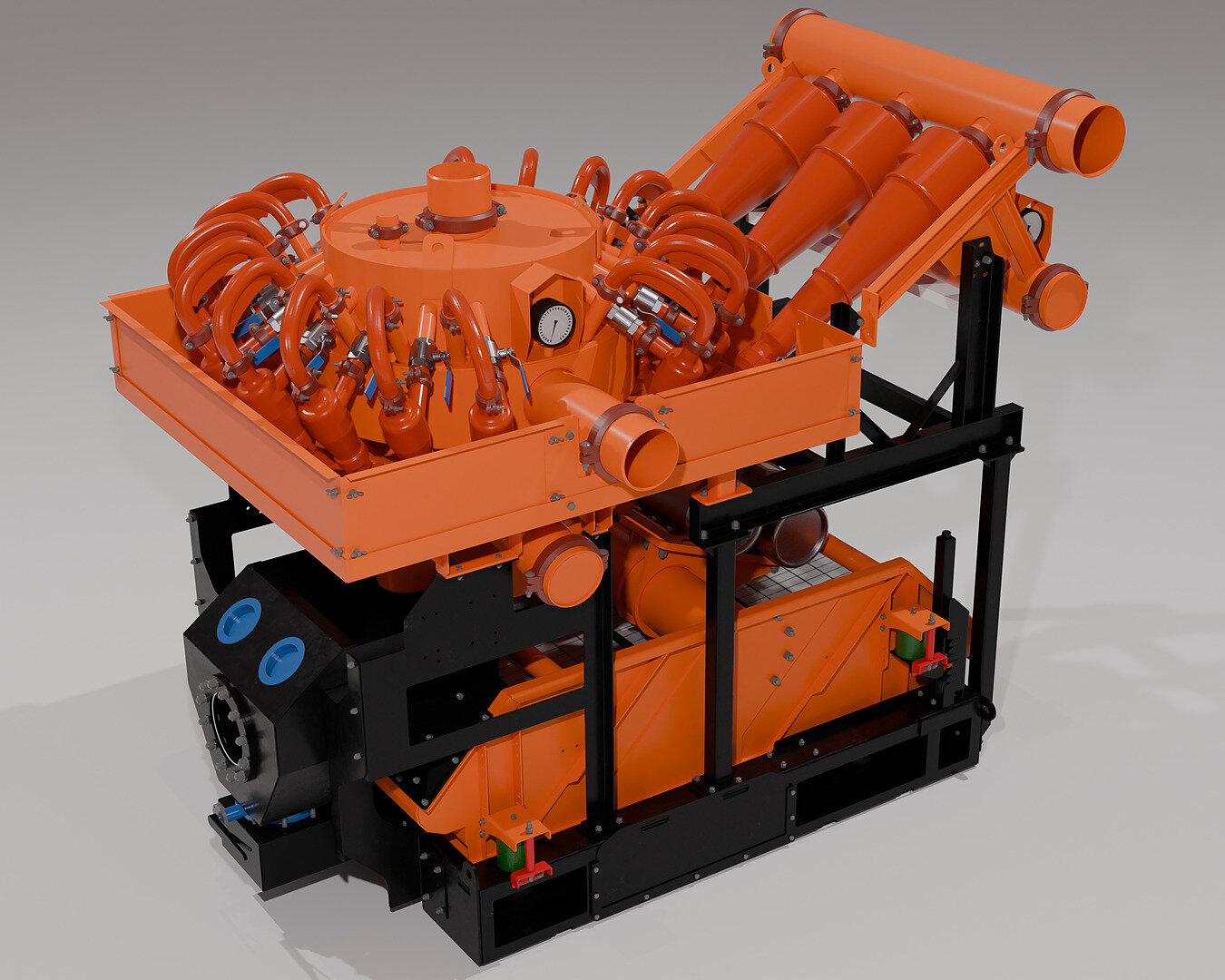

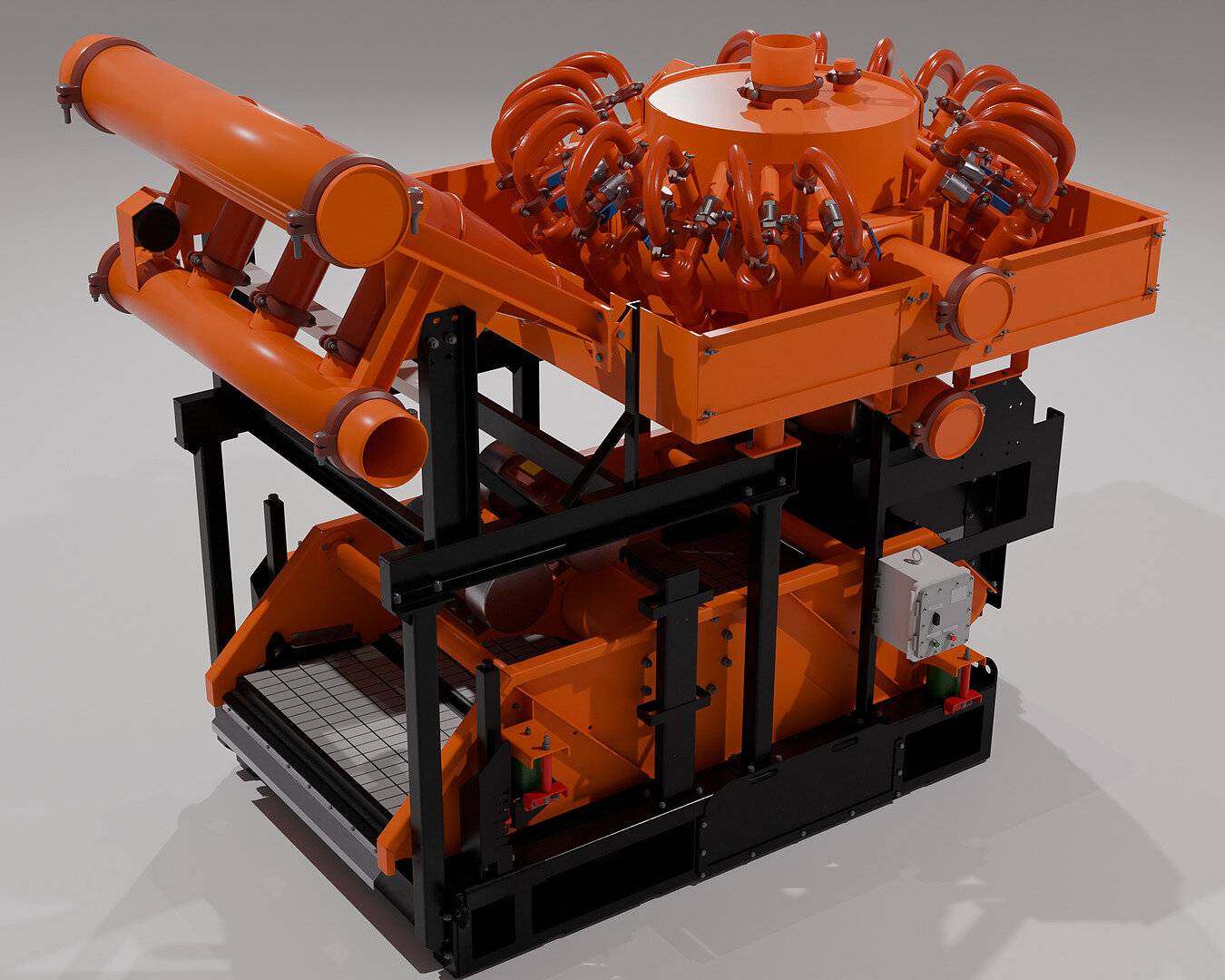

Фото модели

Технические характеристики СГУ-90/90Д

Параметр	Значение для СГУ-90/90Д
Модель вибросита	СВЛК-1
Модель пескоотделителя	ПГД-3
Количество циклонов пескоотделителя, шт.	3
Диаметр гидроциклонов пескоотделителя, мм	250
Пропускная способность пескоотделителя, л/с, не менее	90
Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95% и более (раствор 1,1–1,2×10³ кг/м³), мкм	44–100
Минимальный напор в коллекторе пескоотделителя, МПа	0,22
Модель илоотделителя	ИГД-80-16
Количество циклонов илоотделителя, шт.	16
Диаметр циклонов илоотделителя, мм	140
Пропускная способность илоотделителя, л/с, не менее	86
Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95% и более (раствор 1,1–1,2×10³ кг/м³), мкм	25–100
Минимальный напор в коллекторе илоотделителя, МПа	0,22
Габаритные размеры, мм, не более (длина × ширина × высота)	3420 × 2245 × 2780
Масса, кг, не более	3600
Гидроциклоны	Полиуретан
Сертификация	ТР ТС 010/2011, 012/2011

Сито‑гидроциклонные установки допускается комплектовать пескоотделителями и илоотделителями в различных конструктивных исполнениях — подбор осуществляется в соответствии с индивидуальными требованиями заказчика.

Конструктивные преимущества

1

Габариты СГУ и основных узлов сопоставимы с распространёнными зарубежными образцами. Это позволяет оперативно заменить неисправный агрегат без доработки посадочных мест на ёмкостях блока очистки и сократить сроки пусконаладочных работ.
2

Установка допускает работу как самостоятельное вибросито либо в режиме гидроциклонного пескоотделителя и/или илоотделителя — в зависимости от принятой технологической схемы.
3

Вибрационное сито СВЛК-1 обеспечивает линейный режим колебаний, что повышает степень осушения шлама и качество очистки раствора.
4

Гидроциклоны песко- и илоотделителя изготовлены из износостойкого полиуретана, рассчитанного на длительную эксплуатацию в абразивных условиях.
5

Конструкционные материалы и уплотнения устойчивы к растворам на углеводородной основе (РУО) и сохраняют работоспособность при температурах до +110 °C.
6

Манифольд можно подключать с любой стороны установки, что упрощает компоновку блока очистки.
7

Замена гидроциклонов облегчена благодаря быстросъёмным соединениям типа «Грувлок» (Victaulic) в местах крепления к манифольду.
8

В зонах интенсивного износа применены комплектующие из нержавеющей стали марки 316L.
9

Циклоны комплектуются сменными соплами различного диаметра и заглушками для отключения отдельных аппаратов без остановки всей системы.
10

Болтовые соединения выполнены высокопрочным крепежом со специальными шайбами, предотвращающими самораскручивание.
11

Наружное покрытие — высококачественная цинконаполненная эмаль повышенной износостойкости, стойкая к буровым растворам, включая РУО.
12

Оборудование имеет действующие сертификаты соответствия требованиям ТР ТС 010/2011 и ТР ТС 012/2011.

Ключевые параметры

База: вибросито СВЛК-1
Гидроциклоны: песко- и илоотделители из износостойкого полиуретана
Пескоотделитель: 3 × Ø250 мм (≥90 л/с)
Илоотделитель: 16 × Ø140 мм (≥86 л/с)
Режимы: отдельное вибросито / пескоотделитель / илоотделитель; линейно-эллиптический режим для усиленной осушки шлама
Габариты: 3420×2245×2780 мм ; масса: до 3600 кг
Применение: безамбарное и малоотходное бурение, циркуляционные системы БУ
Сертификация: ТР ТС 010/2011, ТР ТС 012/2011
Материалы и покрытие: стойкость к РУО, работа до +110 °C; детали износа — сталь 316L

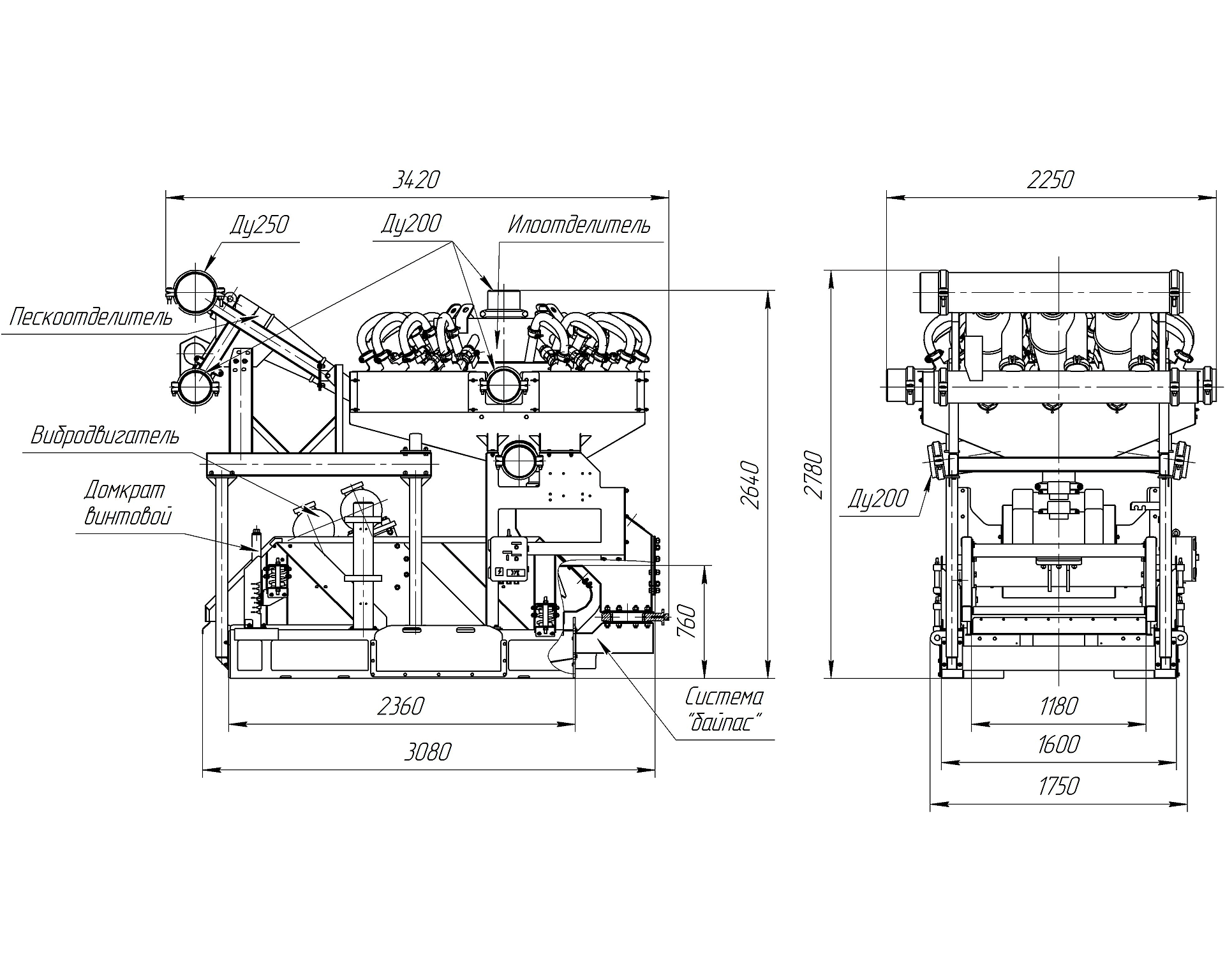

Схемы оборудования

Условия заказа

Цена, срок изготовления и комплектность сито-гидроциклонной установки определяются после выбора модели и согласования условий эксплуатации.
Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, требуемое количество циклонов, рабочий напор, схему подключения и необходимость включения оборудования в состав комплексной установки.
