Илоотделитель гидроциклонный ИГС-50-12
Гидроциклонный илоотделитель ИГС-50-12 служит для удаления шлама иловой фракции из неутяжелённого бурового раствора в ходе строительства нефтяных и газовых скважин. Модель рассчитана на включение в технологическую линию очистки бурового раствора и обеспечивает обработку потока производительностью не менее 57 л/с. Эксплуатация предусмотрена в умеренном макроклиматическом районе по ГОСТ 16350-80 при температуре окружающего воздуха не ниже +1 °C.

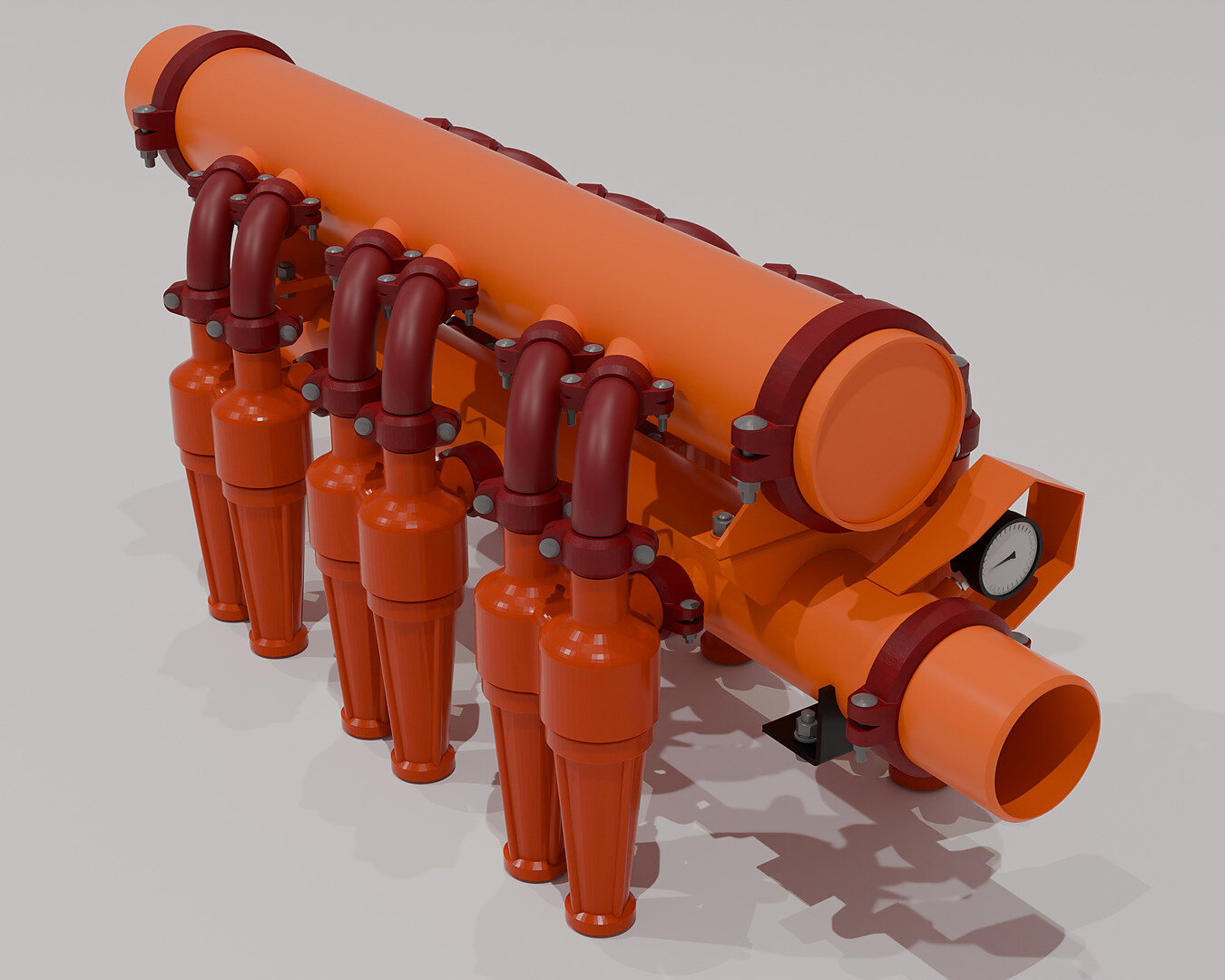

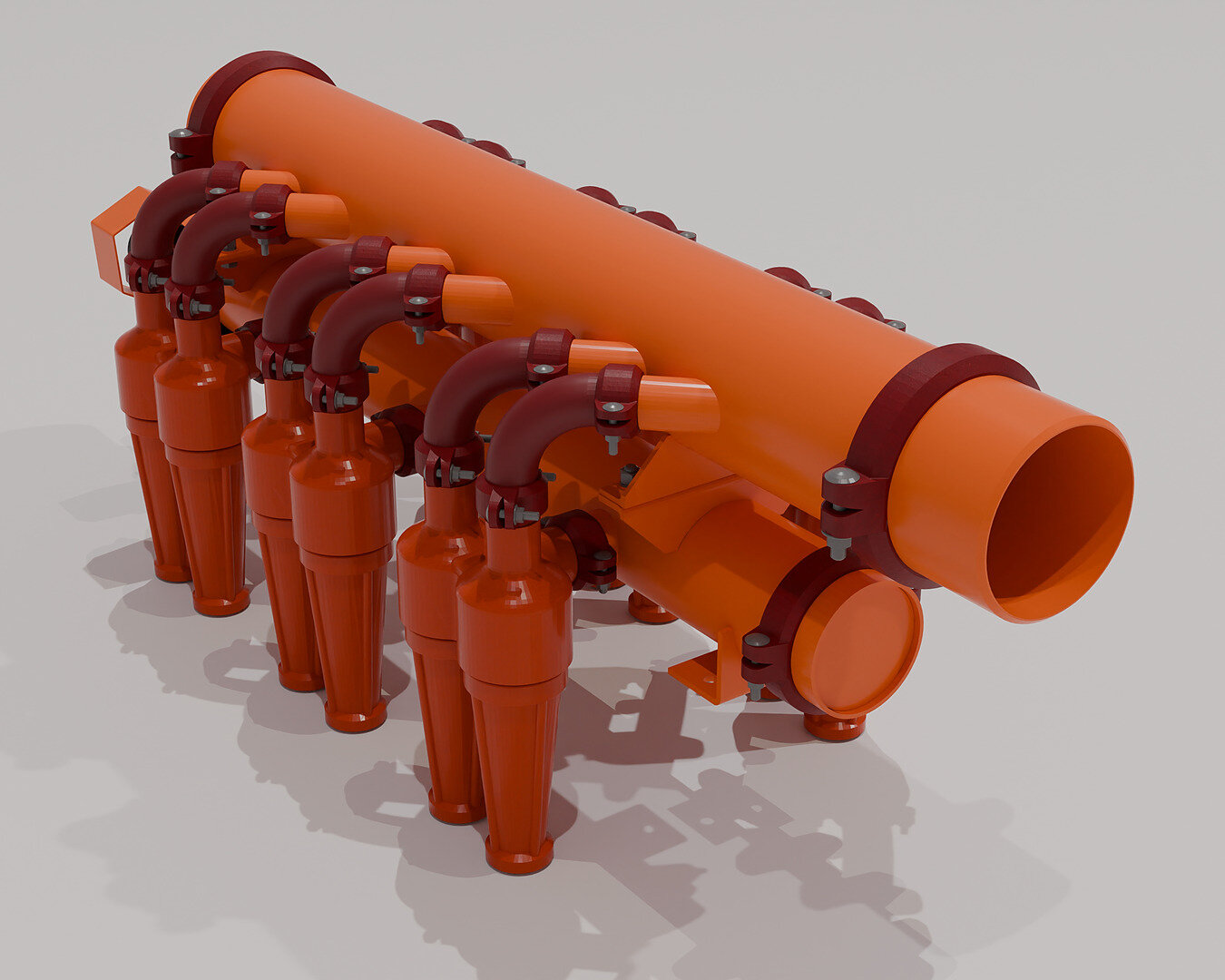

Фото модели
Технические характеристики ИГС-50-12
| Параметр | Значение для ИГС-50-12 |
|---|---|
| Количество гидроциклонов, шт. | 12 |
| Диаметр гидроциклонов, мм | 100 |
| Пропускная способность, л/с, не менее | 57 |
| Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более при плотности бурового раствора 1,1×10³–1,2×10³ кг/м³, мкм | 25–100 |
| Минимальный напор в коллекторе, МПа | 0,22 |
| Условия эксплуатации | Умеренный макроклиматический район по ГОСТ 16350-80; температура окружающего воздуха не ниже +1 °C |

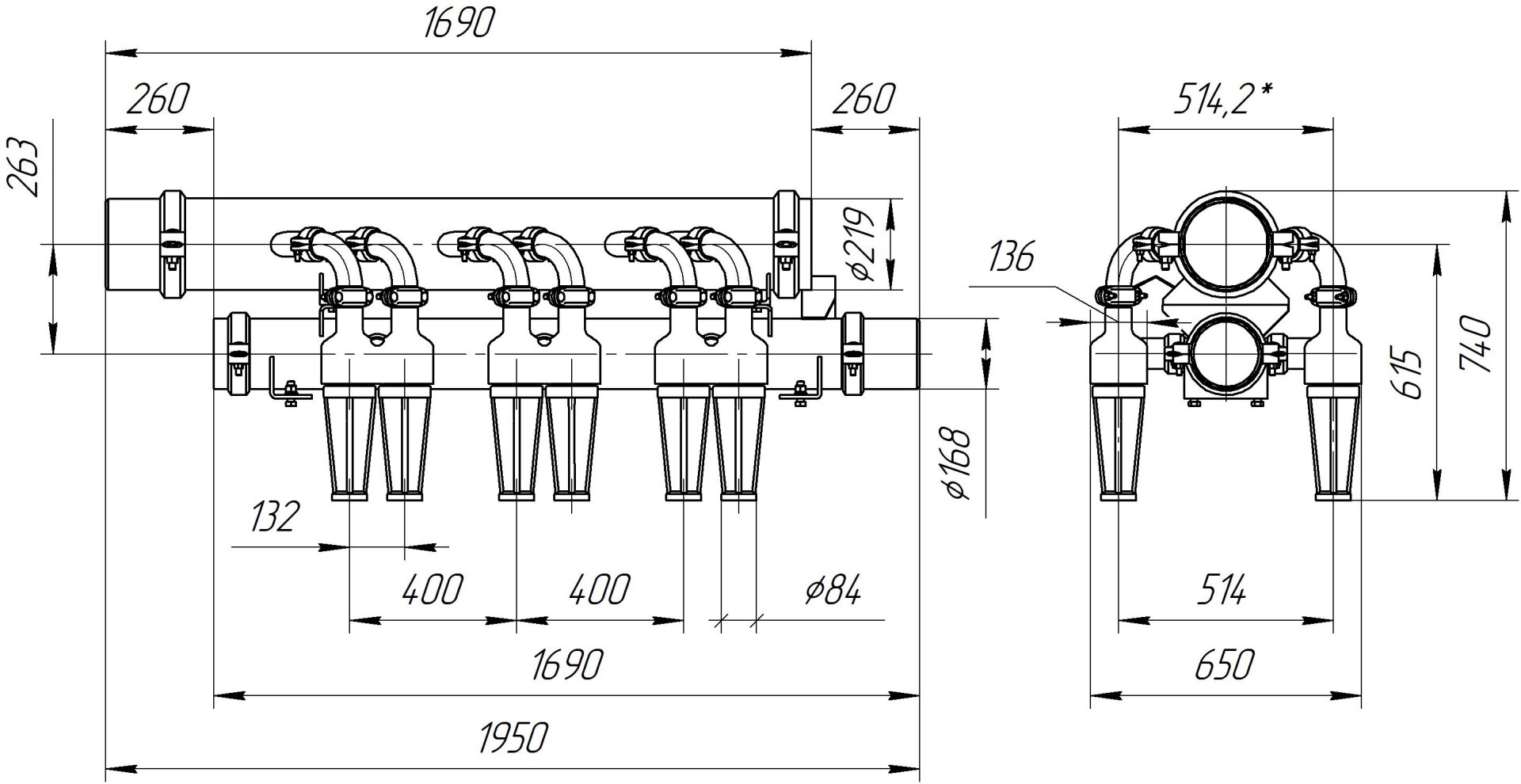

Схемы оборудования
Эксплуатационные особенности и преимущества
- 1
Рабочий блок включает 12 гидроциклонов диаметром 100 мм, благодаря чему поток раствора распределяется между параллельно действующими элементами очистки.
- 2
Номинальная пропускная способность от 57 л/с позволяет использовать ИГ-60-12 в циркуляционных системах с соответствующей технологической нагрузкой.
- 3
Оборудование ориентировано на отделение частиц размером 25–100 мкм — диапазона, характерного для иловой фракции выбуренной породы.
- 4
При плотности частиц 2,6×10³ кг/м³ и плотности бурового раствора 1,1×10³–1,2×10³ кг/м³ степень удаления частиц указанного диапазона составляет 95 % и более.
- 5
Для достижения заявленных параметров очистки требуется минимальный напор в коллекторе 0,22 МПа.
- 6
Исполнение ИГ-60-12 предназначено для работы с неутяжелённым буровым раствором при бурении нефтяных и газовых скважин.
- 7
Условия применения определены для умеренного макроклиматического района по ГОСТ 16350-80; нижний предел температуры окружающего воздуха составляет +1 °C.
Ключевые параметры
-
Модель: ИГС-50-12.
-
Гидроциклоны: 12 шт. диаметром 100 мм.
-
Пропускная способность: не менее 57 л/с.
-
Удаляемая фракция: частицы 25–100 мкм с эффективностью 95 % и более при заданных условиях.
-
Минимальный рабочий напор в коллекторе: 0,22 МПа.
-
Рабочая среда: неутяжелённый буровой раствор.
-
Климатические условия: умеренный макроклиматический район, температура воздуха от +1 °C.
Условия заказа
Цена, срок изготовления и комплектность гидроциклонного илоотделителя определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, требуемое количество циклонов, рабочий напор, схему подключения и необходимость включения оборудования в состав комплексной установки.
