Вибросита

Сита вибрационные типа СВЛК предназначены для очистки бурового раствора от выбуренной породы (частиц от 45 до 2000 мкм) при бурении нефтяных и газовых скважин. Применяются в составе буровых установок всех классов. Оборудование может применяться в различных макроклиматических районах, в том числе в условиях крайнего севера с рабочими температурами эксплуатации до -45 °C.

Продукция раздела

Вибросито СВЛК-1 Сита вибрационные типа СВЛК-1 предназначены для очистки бурового раствора от выбуренной породы (частиц...

Смотреть

Вибросито СВЛК-2 Сита вибрационные типа СВЛК-2 предназначены для очистки бурового раствора от выбуренной породы (частиц...

Смотреть

Вибросито СВЛК-2К Сита вибрационные типа СВЛК-2к предназначены для очистки бурового раствора от выбуренной породы...

Смотреть

Технические характеристики вибросит

Параметр	СВЛК-1	СВЛК-2	СВЛК-2к
1. Размеры ситовых кассет, мм
— длина	1165±3,3	1165±3,3	1250±3,3
— ширина	584±2,8	584±2,8	720±2,8
2. Максимальная пропускная способность при бурении на воде на сетке с размерами ячейки в свету 0,2 х 0,2 мм, м/с	0,038	0,038	0,038
3. Рабочая поверхность, м², не менее	2,7	2,04	2,7
4. Потребляемая мощность, кВт, не более	2х2,3	2х1,5	2х1,5
5. Максимальная амплитуда колебаний рамы вибрирующей, мм, не менее	2,8	2,8	2,8
6. Угол наклона рамы вибрирующей, град, не более	+5 / -3	+3 / -3	+3 / -3
7. Виброускорение, не менее, g	7,5	7,5	6,0
8. Габаритные размеры, мм, не более
— длина	3176	2300	2210
— ширина	1750	1770	1814
— высота	1440	1330	1695
9. Масса без запасных частей, кг, не более	1750	1600	1300
10. Срок эксплуатации*, лет	10	10	10

Конструктивные преимущества:

1

Размеры сит и их основных узлов аналогичны зарубежным образцам, что позволяет выполнять оперативную замену вышедшего из строя оборудования без доработки мест установки на емкости блока очистки и минимизировать время пуско-наладочных работ.
2

Комплектация сит вибромоторами от сертифицированных производителей, подтвердивших надежность эксплуатации своего оборудования и предоставляющих сервис на территории РФ.
3

Применение преднатянутых ситовых панелей популярных типоразмеров исключительно проверенных поставщиков, имеющих положительные отзывы от крупнейших буровых и сервисных предприятий на территории РФ.
4

Возможность работы сита как в линейном (для быстрого движения шлама при большой загрузке), так и в линейно-эллиптическом режиме колебаний (для увеличения траектории движения частиц по ситовым панелям и получения более сухого шлама при большем времени обработки, за счёт установки дополнительного вибродвигателя), что позволяет регулировать скорость потока шлама и его степень осушения.
5

Возможность регулирования силы виброускорения (max 7,5 G) за счет применения в вибромоторах регулируемых дисбалансов. По требованию заказчика возможна установка вибромоторов с дополнительным дисбалансом для увеличения силы G.
6

Высокая износостойкость рабочей части виброрамы, за счет применения в местах ее интенсивного износа комплектующих, изготовленных из нержавеющей стали марки 316L.
7

Возможность выбора при заказе уплотнений ситовых панелей: Р-образная (аналог зарубежных производителей), П-образная (легкость замены и установки, гарантированная герметичность соединения).
8

Уплотнения выполнены из материалов стойких в том числе и к Растворам на углеродной основе, способные работать при температурах до +110 °С.
9

Винтовые домкраты, предназначенные для регулировки угла наклона вибродеки, изготовлены со значительным запасом прочности, что обеспечивает надежное регулирование скорости потока шлама.
10

Во всех болтовых соединениях применяется высокопрочный крепеж, укомплектованный специальными шайбами, предотвращающими само раскручивание.
11

Наружное покрытие выполнено из высококачественной цинконаполненной эмали, стойкой к буровым растворам (в том числе и к РУО) и обладающей повышенной износостойкостью.
12

Все оборудование имеет действующие сертификаты ТР ТС по 010, 012 регламенту.

Условия заказа

Цена, срок изготовления и комплектность вибросита определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, схему подключения и необходимость включения оборудования в состав комплексной установки.

Индивидуальный подбор

Под ваши технологические параметры

Комплексная поставка

Оборудования и комплектующих

Короткие сроки

Изготовления и поставки

Гарантия качества

Товары с сертификатами

Области применения и принцип работы

Вибродвигатели инициируют вибрационное воздействие на виброраму, обеспечивая её колебательное движение. Буровой раствор дозированно подаётся на рабочую поверхность ситовых кассет, в пределах которых реализуется процесс фильтрации. В ходе сепарации твёрдые фракции увеличенного размера отделяются от жидкой фазы и направляются в шламовый сброс, тогда как очищенный раствор рециркулирует в технологическую систему.
Сита вибрационные типа СВЛК применяются при бурении нефтяных и газовых скважин в составе буровых установок всех классов для очистки бурового раствора от выбуренной породы.

Варианты исполнения

Вибросито СВЛК-1

Широкоприменяемая 4-ёх панельная модель.
Может комплектоваться Р или П образным профилем уплотнения кассет, системой байпас, различными исполнениями приёмного короба.

Вибросито СВЛК-2

Укороченная 3-ёх панельная модель вибросита. Отличается от СВЛК-1 уменьшенными габаритами по длине и меньшей рабочей поверхностью, что позволяет применять вибросито в условиях нехватки места.
Может комплектоваться Р или П образным профилем уплотнения кассет, системой байпас, различными исполнениями приёмного короба.

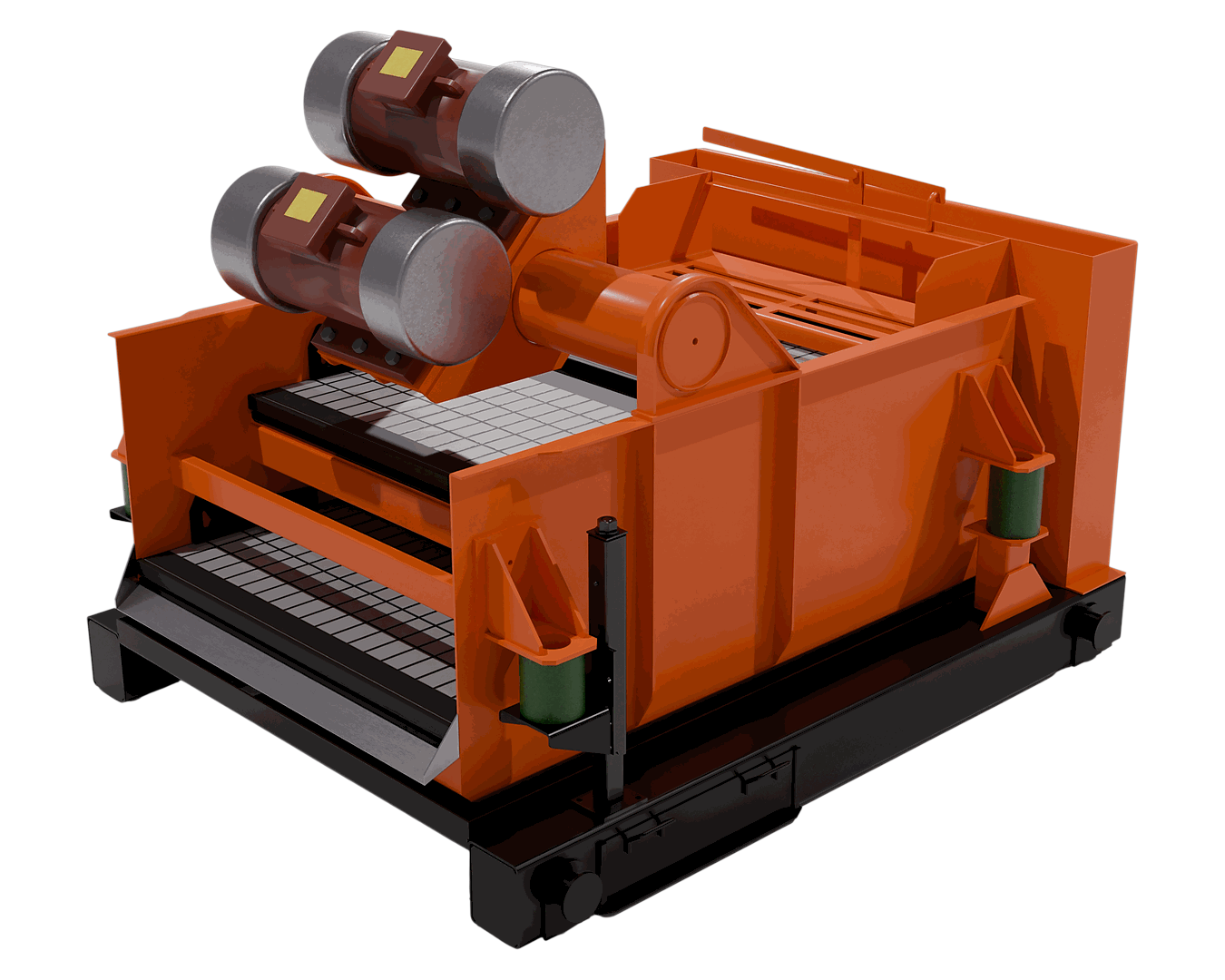

Вибросито СВЛК-2к

Двухуровневая 3-ёх панельная модель вибросита. Отличается от СВЛК-2 расположением кассет в два уровня, а так же их типом, и более упрощённой конструкцией, что дополнительно уменьшает длину и вес вибросита.
Комплектуется П образным профилем уплотнения кассет, системой байпас, различными исполнениями приёмного короба.

Ключевые параметры

Назначение — очистка бурового раствора от выбуренной породы при бурении нефтяных и газовых скважин.
Типовые модели - СВЛК-1, СВЛК-2 и СВЛК-2К.
Типы резиновых уплотнений виброкассет: Р и П образные.
Типоразмеры виброкассет: 1165х584 и 1250х720.
Эксплуатация — в различных макроклиматических районах, в том числе в условиях Крайнего Севера с рабочими температурами эксплуатации до −45 °C.

Фото модели

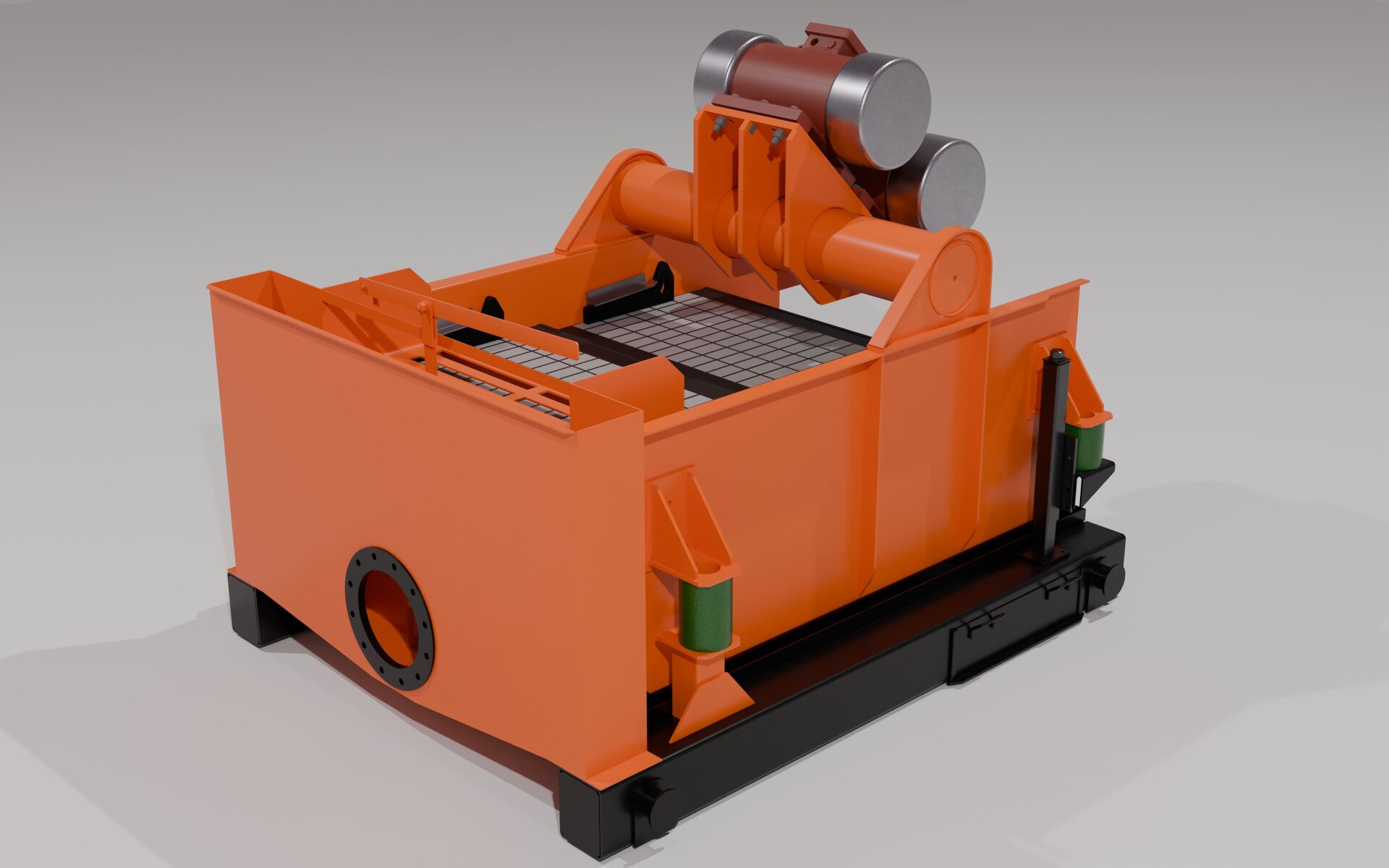

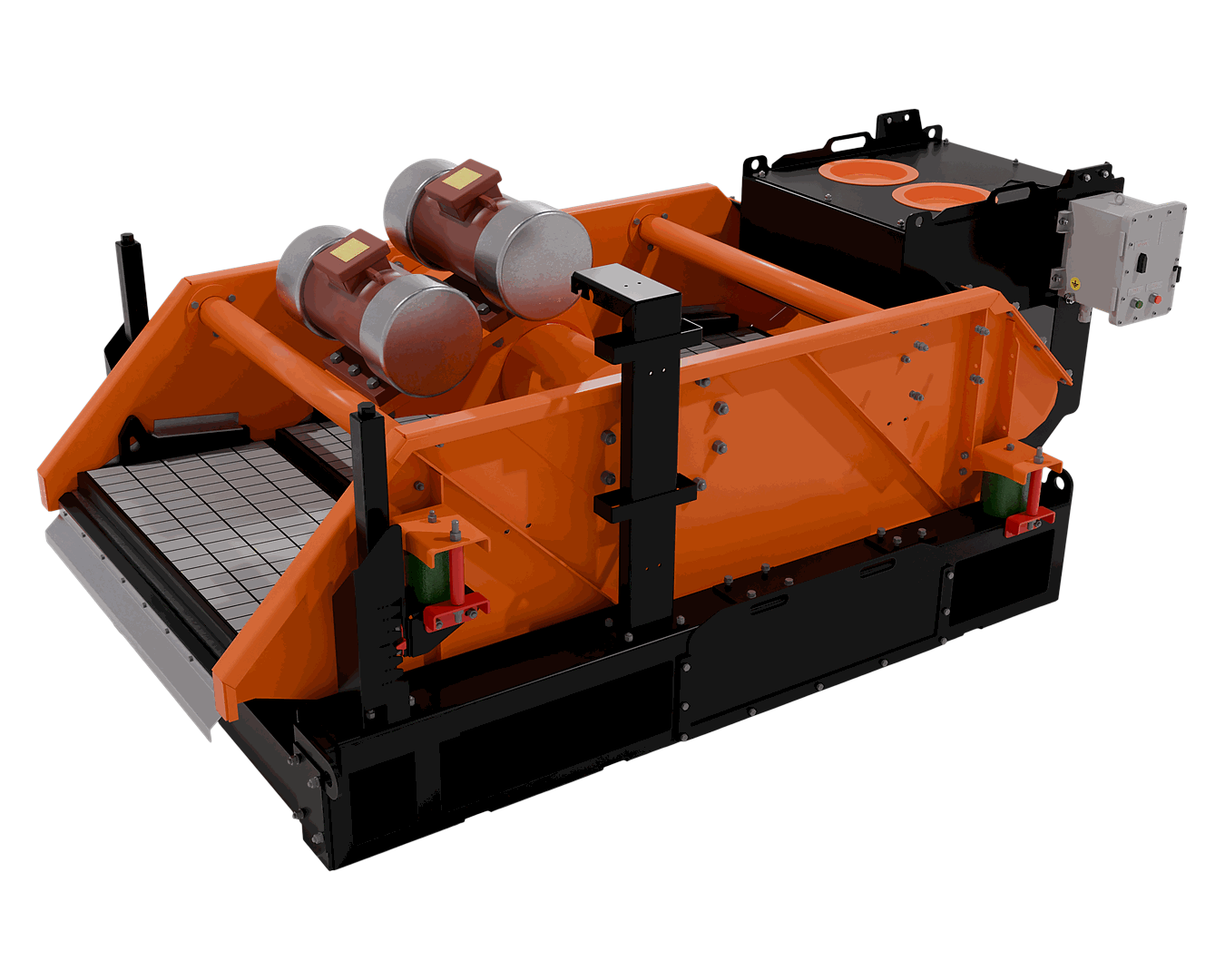

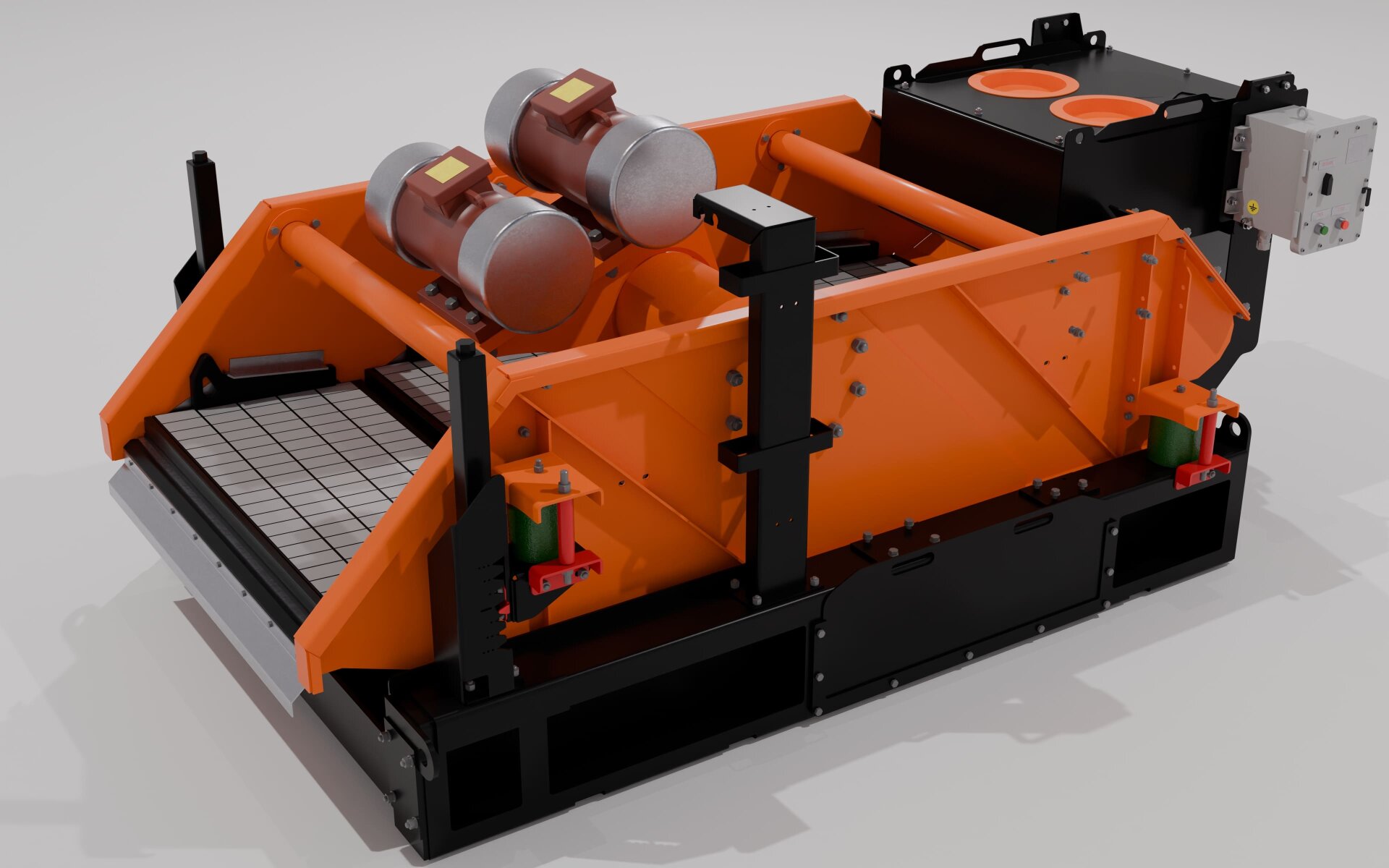

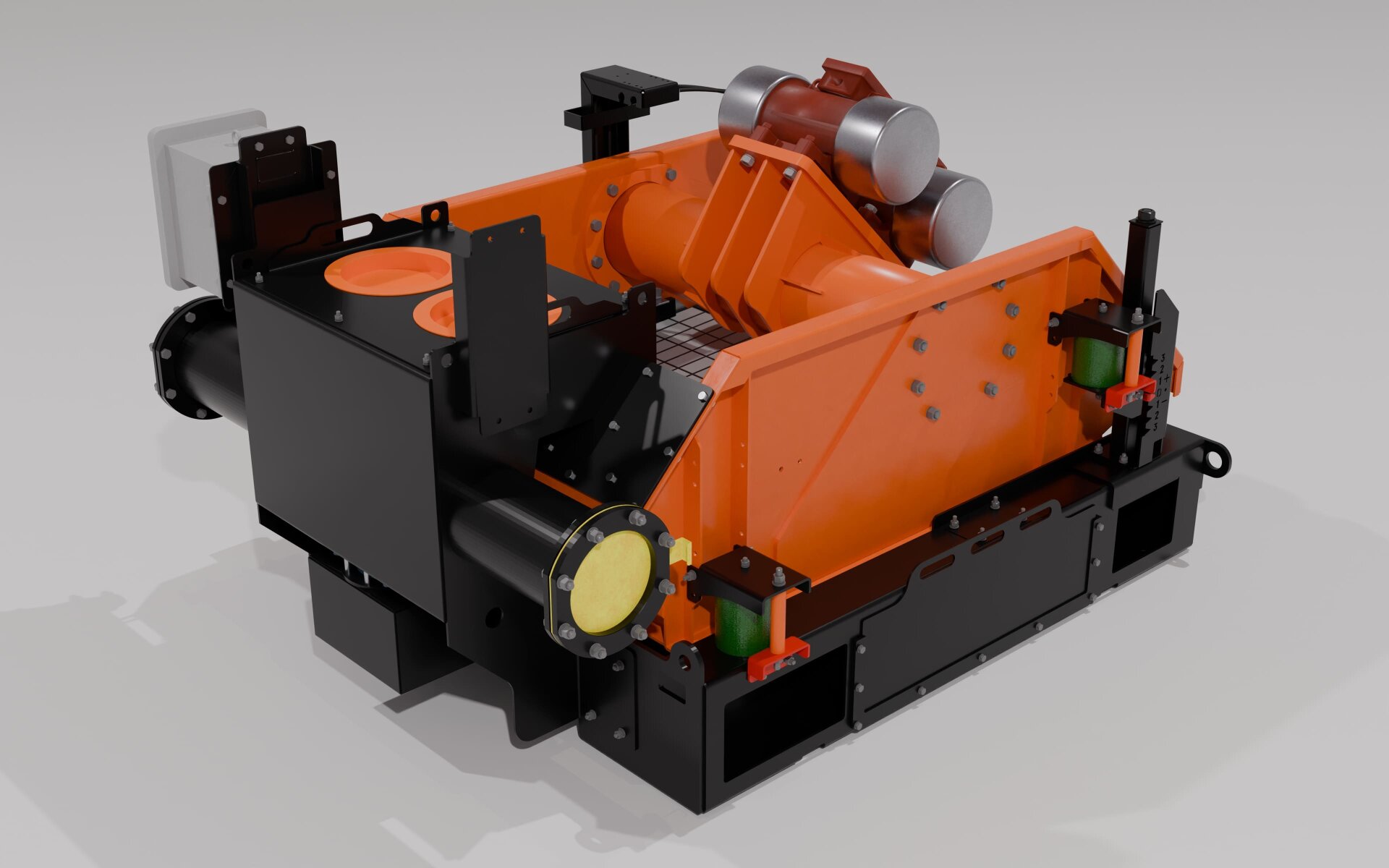

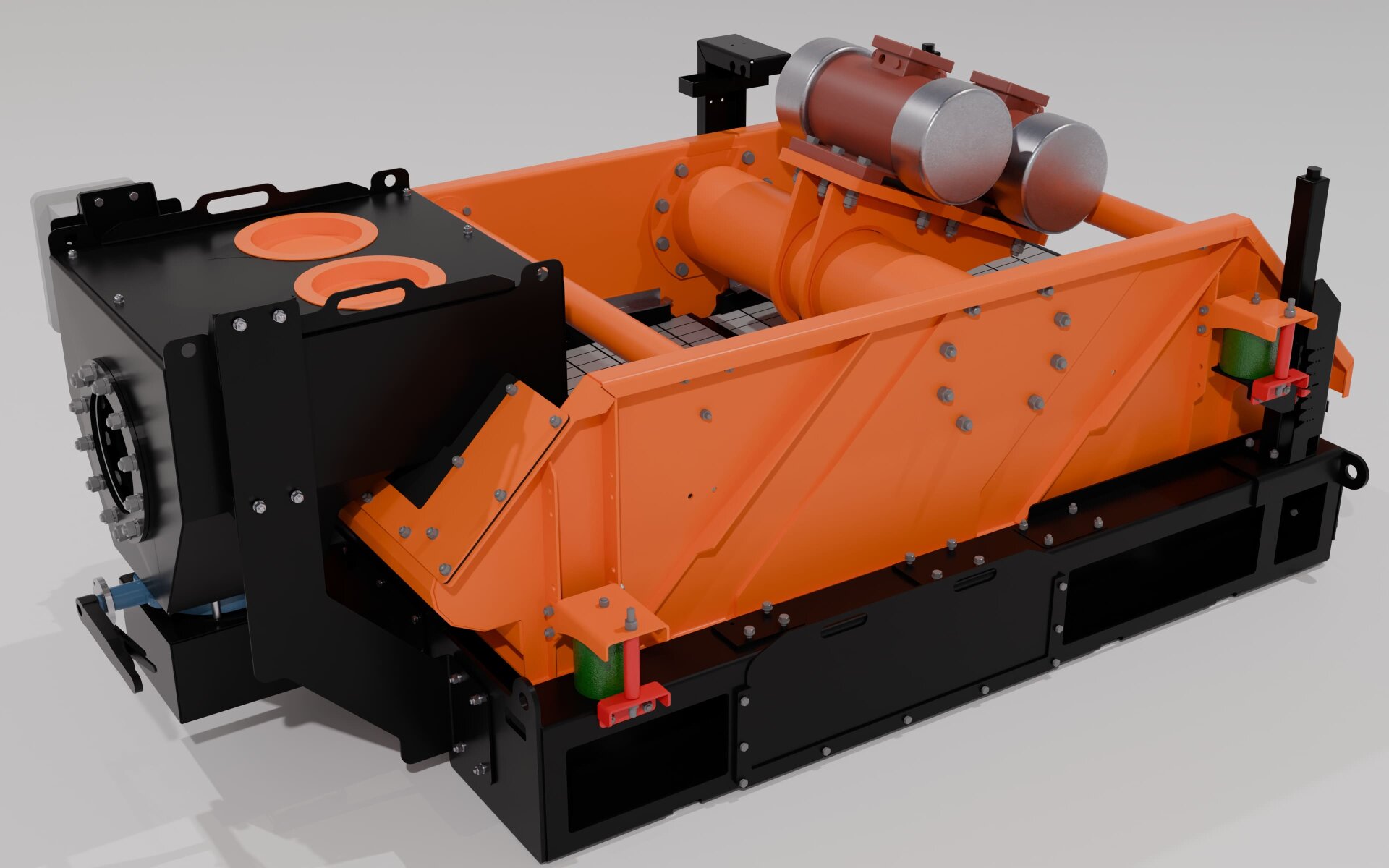

Вибросито СВЛК-1

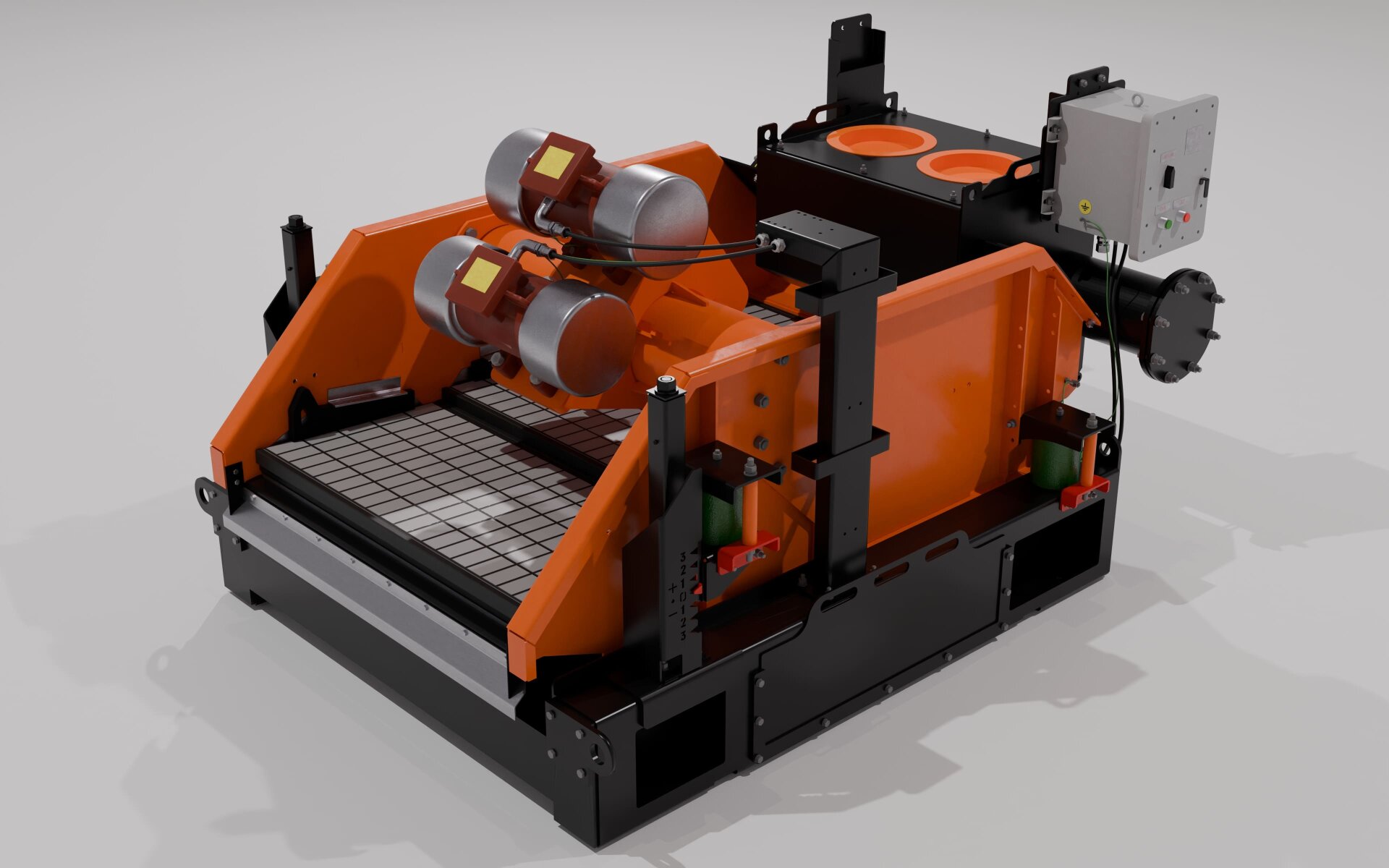

Вибросито СВЛК-2

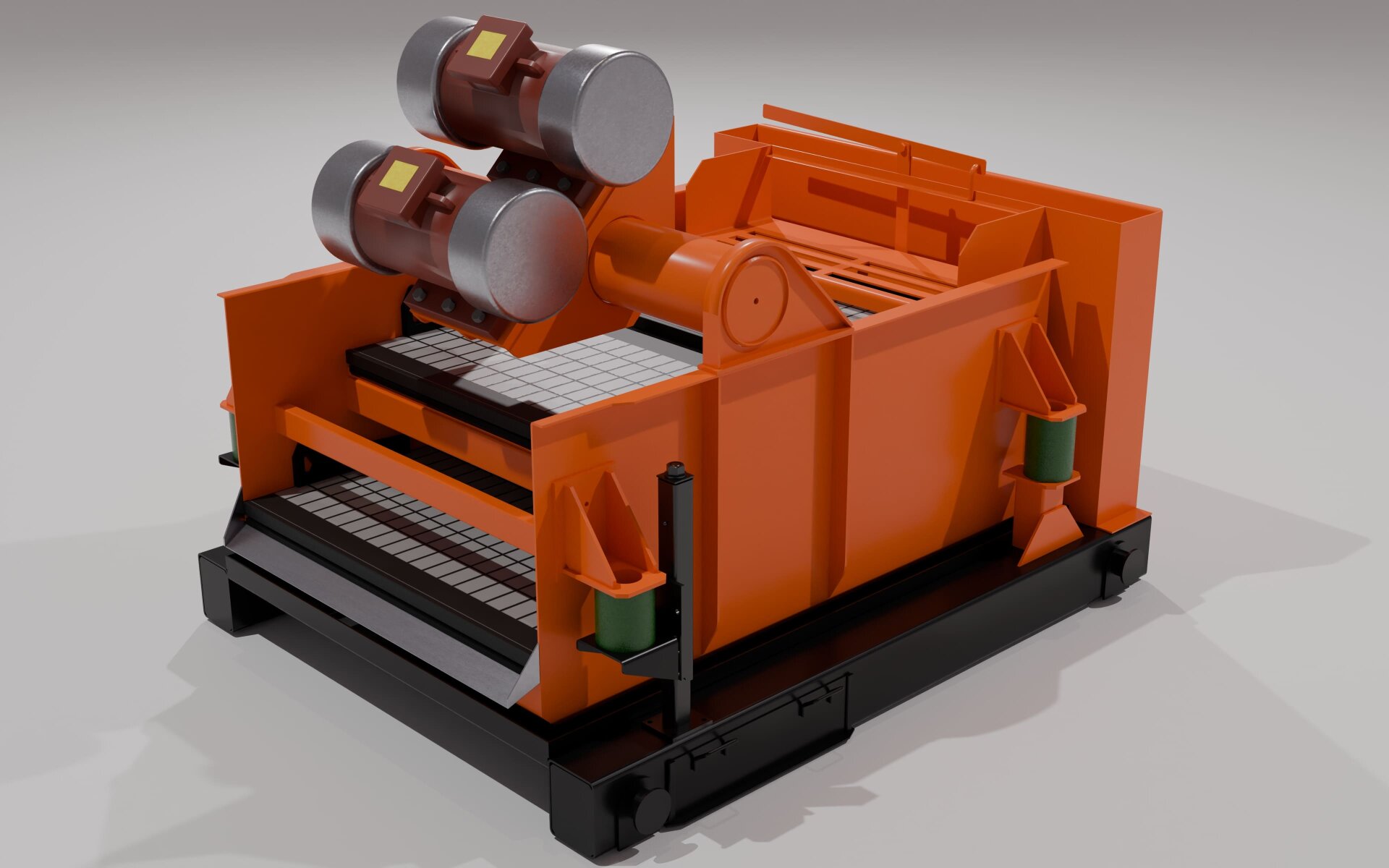

Вибросито СВЛК-2к

Совместимость и аналоги (Замена оборудования)

Наши вибросита серии СВЛК-1 и СВЛК-2 по габаритным и присоединительным размерам, а также по ряду комплектующих (взрывозащищенные мотор-вибраторы, композитные сеточные панели, клинья, сварные нержавеющие рамки, Р-образные уплотнители сеток, пружины, опоры пружин, полиуретановые втулки пружин и т.д.). технически совместимы/взаимозаменяемы с виброситами моделей Mongoose и Meerkat производства MI Swaco.

Производимое нами оборудование может быть также установлено на циркуляционные системы, при модернизации буровых установок, взамен следующих моделей вибросит: Delta / Дельта (Инерта), Cruiser / Круизер (НКМЗ-СТ), G-Force ВС (Джи Форс Сепарейшн), ВС-135 (НПО Центротех), Falcon (Акрос), LS / ES (Kosun), GNZS (GN Solid Control), WSL (ХимБурСервис), Пульс (Буртехмаш), Пульсар / Pulsar (Промкомплектсервис), Импульс (Хадыженский машиностроительный завод), СИН (Завод Синергия) , KWMG (Кингвелл Инжиниринг), СВ1Л / СВ1ЛМ (СССР) и т.д.

Перед заменой вибрационных сит рекомендуем сверить габаритные и присоединительные размеры с технической документацией вашей буровой установки.

Данная страница носит исключительно информационный характер, демонстрирует возможную техническую совместимость и возможность замены оборудования, не является официальной страницей перечисленных производителей и не свидетельствует о наличии партнерских, лицензионных или иных отношений с ними. Любые сравнения приводятся исключительно в целях информирования о возможной технической совместимости.
Все упомянутые на этом сайте товарные знаки и наименования принадлежат их законным правообладателям.
