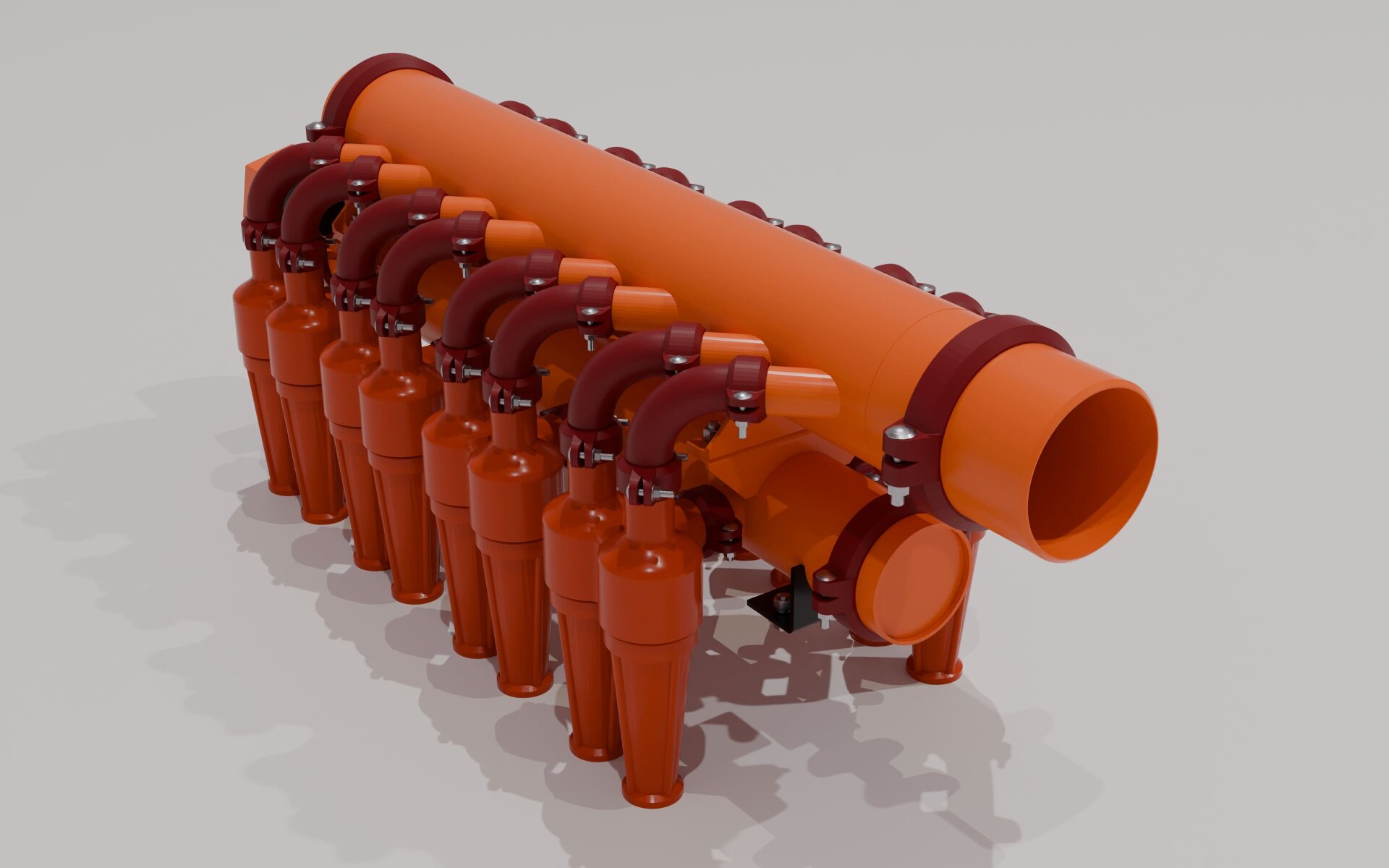

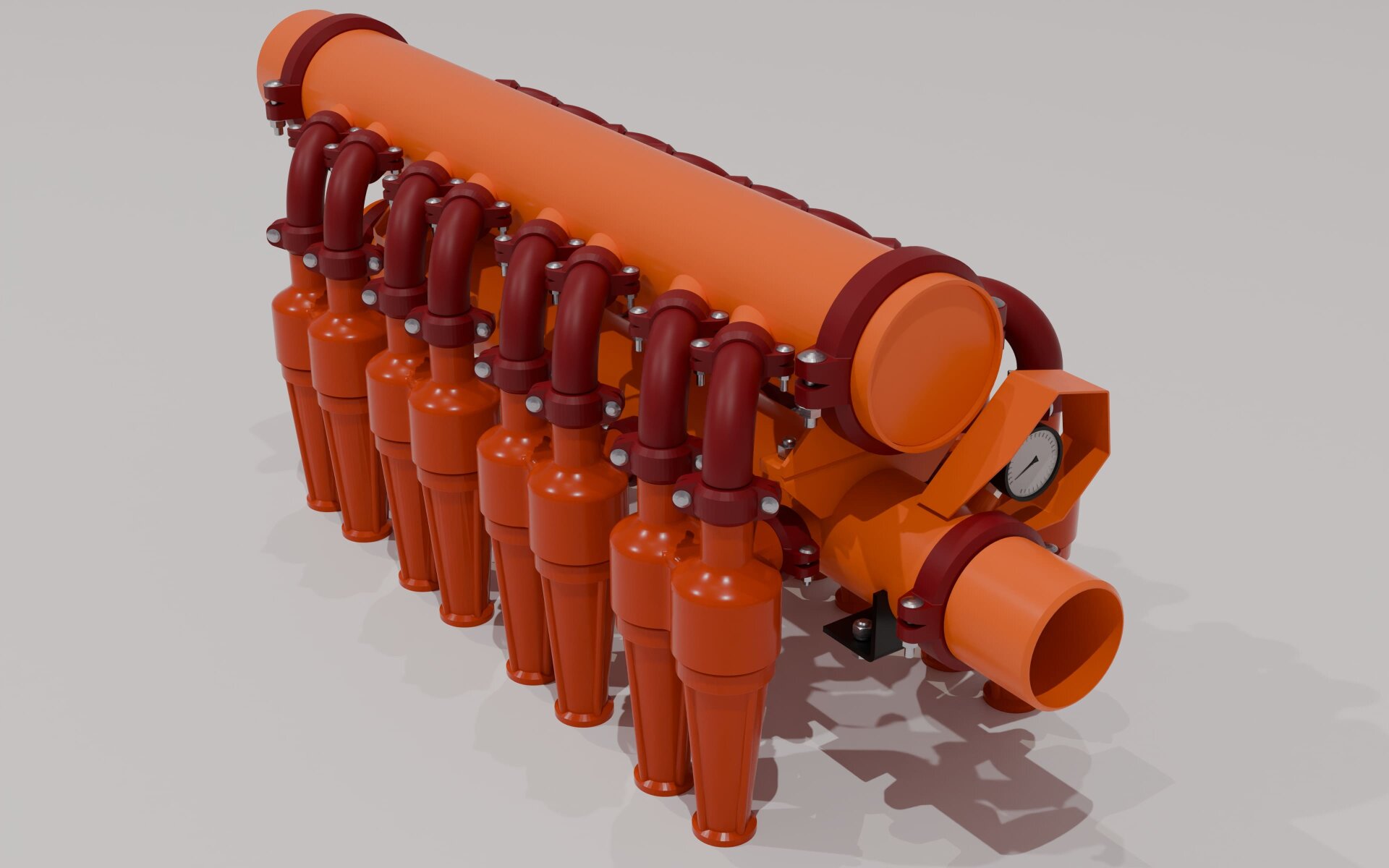

Илоотделитель гидроциклонный ИГ-60-16
Илоотделитель гидроциклонный ИГ-60-16 применяется для удаления шлама иловой фракции из неутяжелённого бурового раствора в процессе строительства нефтяных и газовых скважин. Модель оснащена шестнадцатью гидроциклонами и рассчитана на пропускную способность не менее 86 л/с. Оборудование предназначено для эксплуатации в умеренном макроклиматическом районе по ГОСТ 16350-80 при температуре окружающего воздуха от +1 °C.
Ключевые параметры
• Модель: ИГ-60-16.
• Количество гидроциклонов: 16 шт.
• Диаметр каждого гидроциклона: 100 мм.
• Пропускная способность: не менее 86 л/с.
• Удаляемая фракция: 25–100 мкм с эффективностью 95 % и более при заданных условиях.
• Минимальный напор в коллекторе: 0,22 МПа.
• Температура окружающего воздуха при эксплуатации: не ниже +1 °C.
Эксплуатационные особенности и преимущества
- •Компоновка из 16 гидроциклонов диаметром 100 мм обеспечивает производительность не менее 86 л/с и позволяет обрабатывать значительный объём неутяжелённого бурового раствора.
- •Рабочий диапазон оборудования ориентирован на отделение частиц размером 25–100 мкм, что соответствует задаче удаления тонкодисперсной иловой фракции.
- •При плотности отделяемых частиц 2,6×10³ кг/м³ и плотности бурового раствора 1,1×10³–1,2×10³ кг/м³ степень удаления частиц указанного диапазона составляет 95 % и более.
- •Для достижения установленных показателей очистки минимальный напор в коллекторе должен составлять 0,22 МПа.
- •Модель ИГ-60-16 отличается от исполнения ИГ-60-12 увеличенным количеством гидроциклонов и более высокой пропускной способностью, поэтому подходит для технологических линий с повышенной нагрузкой по раствору.
- •Оборудование рассчитано на применение при бурении нефтяных и газовых скважин в климатических условиях, установленных для умеренного макроклиматического района по ГОСТ 16350-80.
Технические характеристики ИГ-60-16
| Параметр | Значение для ИГ-60-16 |
|---|---|
| Количество гидроциклонов, шт. | 16 |
| Диаметр гидроциклонов, мм | 100 |
| Пропускная способность, л/с, не менее | 86 |
| Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более при плотности бурового раствора 1,1×10³–1,2×10³ кг/м³, мкм | 25–100 |
| Минимальный напор в коллекторе, МПа | 0,22 |
| Условия эксплуатации | Умеренный макроклиматический район по ГОСТ 16350-80; температура окружающего воздуха не ниже +1 °C |
