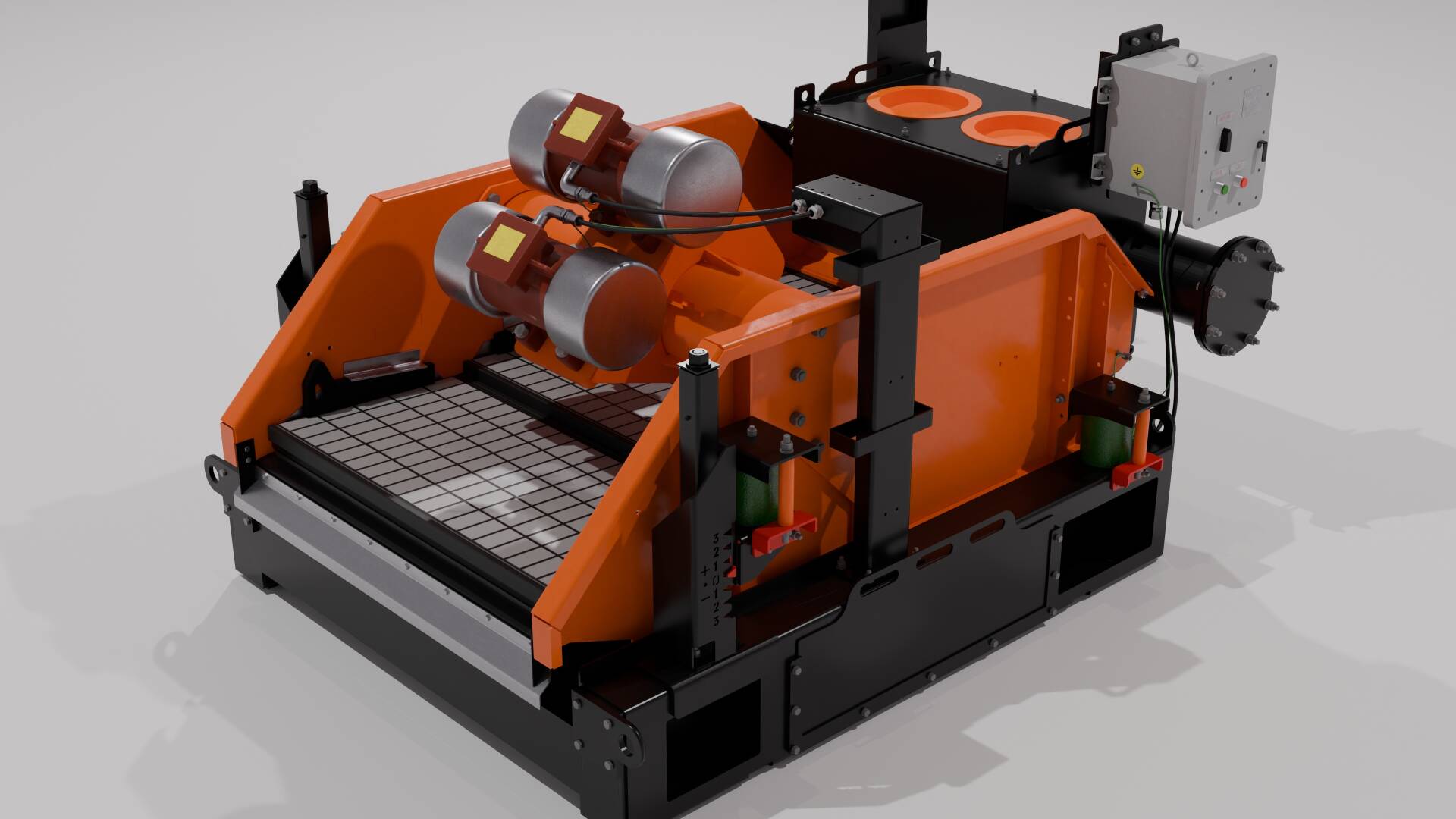

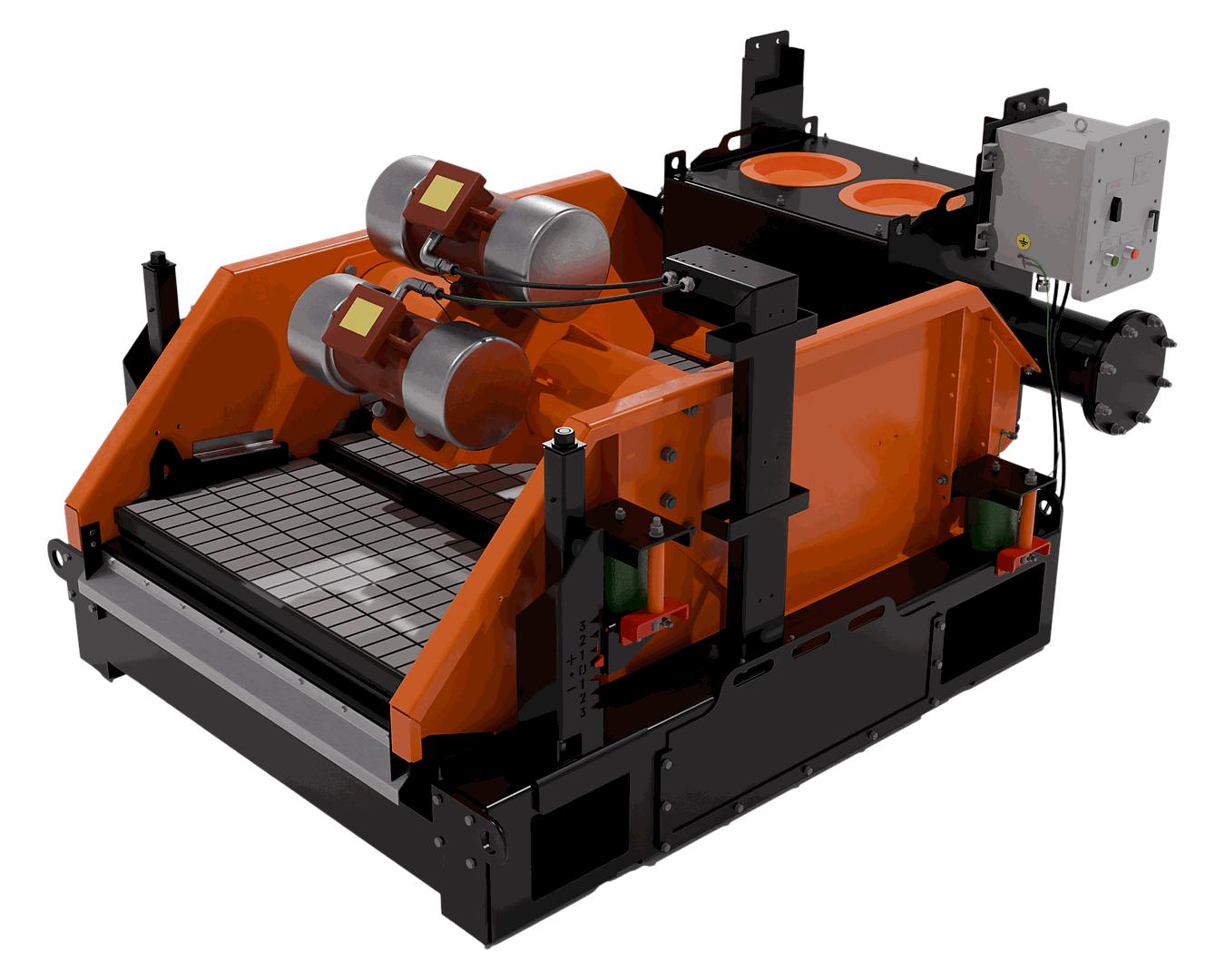

Вибросито СВЛК-2
Сита вибрационные типа СВЛК-2 предназначены для очистки бурового раствора от выбуренной породы (частиц от 45 до 2000 мкм) при бурении нефтяных и газовых скважин. Применяются в составе буровых установок всех классов. Оборудование может применяться в различных макроклиматических районах, в том числе в условиях Крайнего Севера с рабочими температурами эксплуатации до −45 °C.

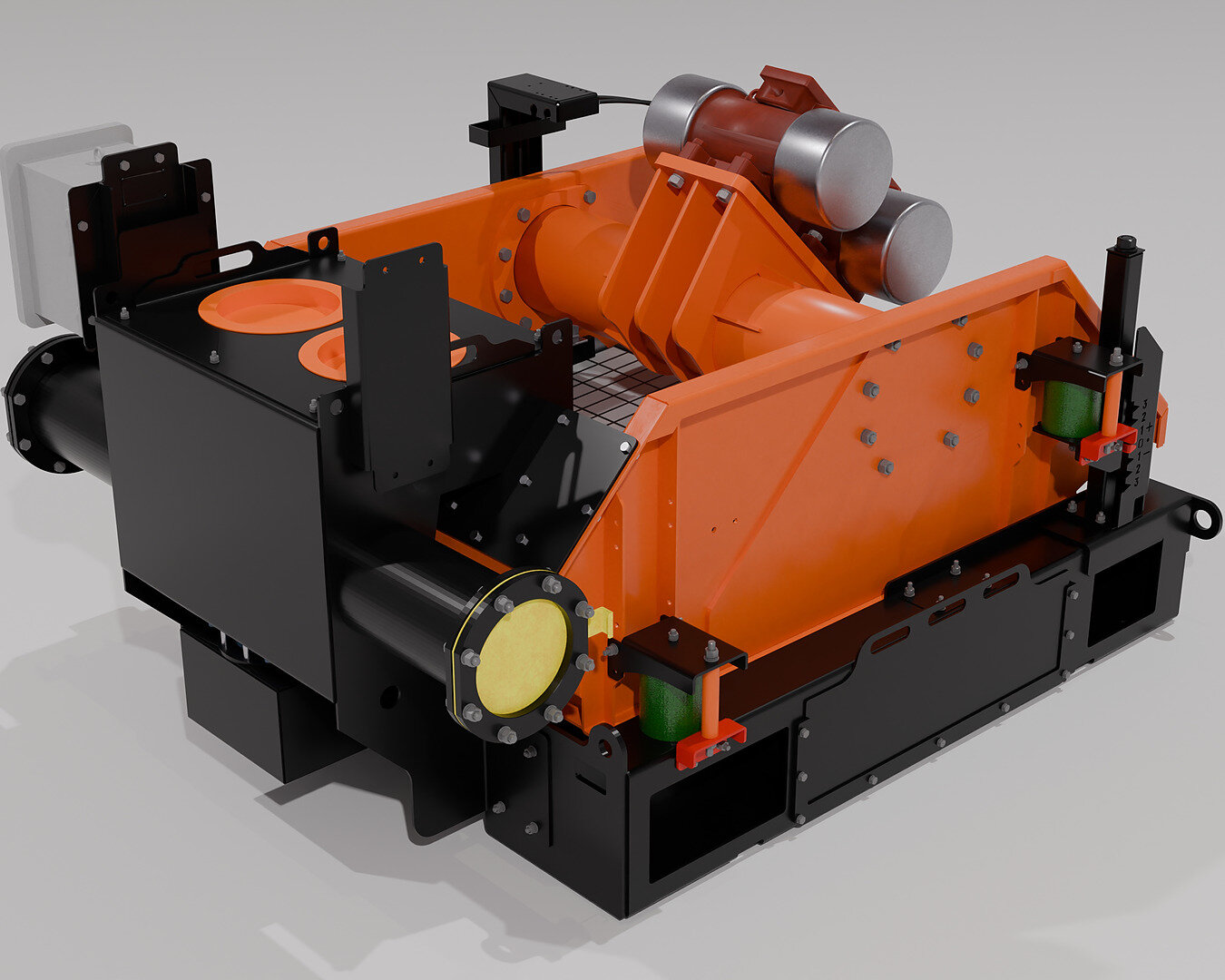

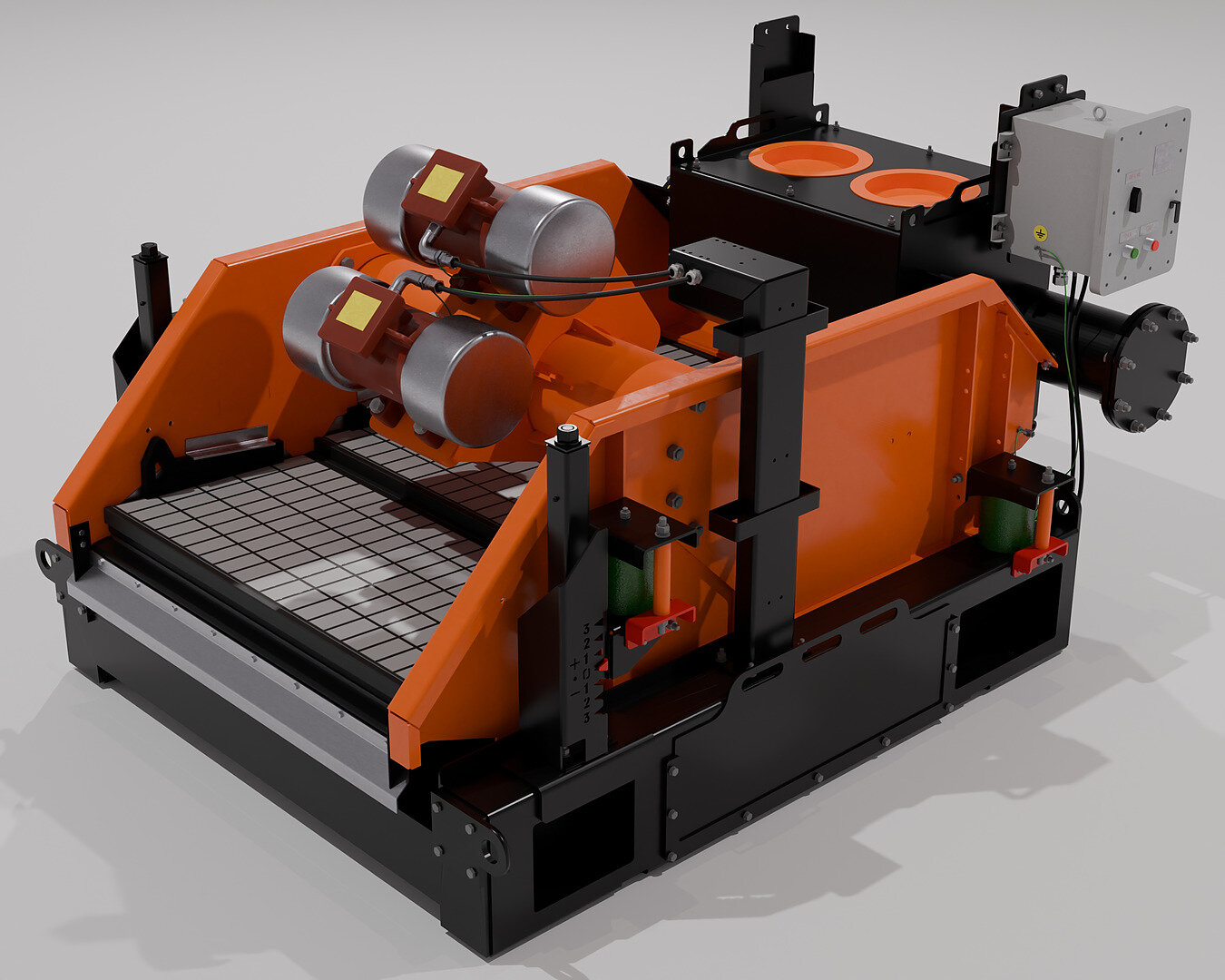

Фото модели
Основные параметры вибросита СВЛК-2
| Параметр | Значение для СВЛК-2 |
|---|---|
| Размеры ситовых кассет (длина / ширина), мм | 1165±3,3 / 584±2,8 |
| Макс. пропускная способность при бурении на воде на сетке 0,2×0,2 мм, м³/с | 0,038 |
| Рабочая поверхность, м², не менее | 2,04 |
| Потребляемая мощность, кВт, не более | 2×1,5 |
| Макс. амплитуда колебаний рамы вибрирующей, мм, не менее | 2,8 |
| Угол наклона рамы вибрирующей, град, в диапазоне | от -3 до +3 |
| Виброускорение, не менее, g | 7,5 |
| Габаритные размеры (Д×Ш×В), мм, не более | 2300×1770×1330 |
| Масса без запасных частей, кг, не более | 1600 |
| Срок эксплуатации*, лет | 10 |

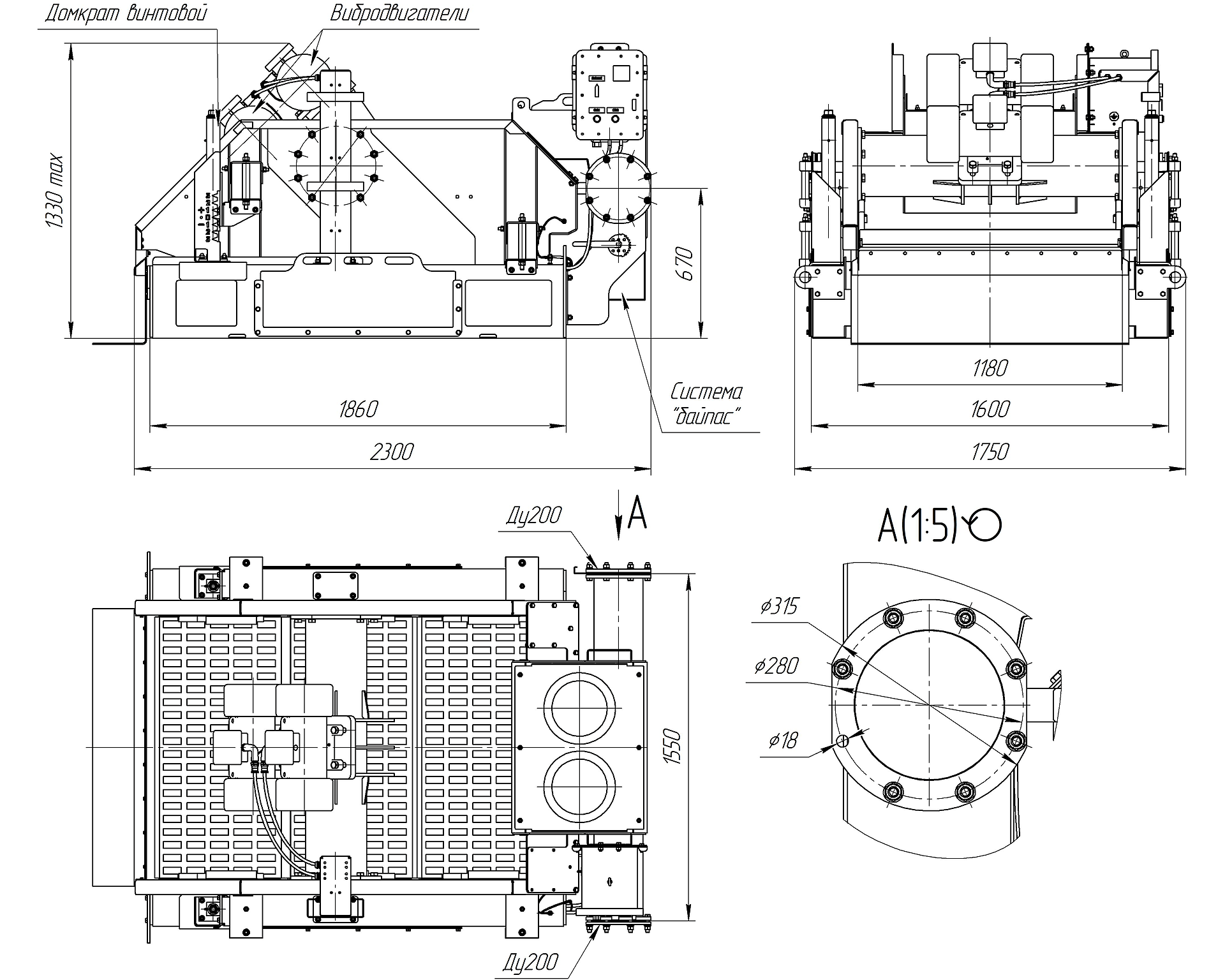

Схемы оборудования
Эксплуатационные особенности и преимущества
- 1
Размеры сит и их основных узлов аналогичны зарубежным образцам, что позволяет выполнять оперативную замену вышедшего из строя оборудования без доработки мест установки на ёмкости блока очистки и минимизировать время пуско-наладочных работ.
- 2
Комплектация сит вибромоторами от сертифицированных производителей, подтвердивших надёжность эксплуатации своего оборудования и предоставляющих сервис на территории РФ.
- 3
Применение преднатянутых ситовых панелей популярного типоразмера (1165×584 мм) исключительно проверенных поставщиков, имеющих положительные отзывы от крупнейших буровых и сервисных предприятий на территории РФ.
- 4
Возможность работы сита как в линейном режиме (для быстрого движения шлама при большой загрузке), так и в линейно-эллиптическом режиме колебаний (для увеличения траектории движения частиц по ситовым панелям и получения более сухого шлама при большем времени обработки), что позволяет регулировать скорость потока шлама и степень его осушения.
- 5
Возможность регулирования силы виброускорения (max 7,5 G) за счёт применения в вибромоторах регулируемых дисбалансов. По требованию заказчика возможна установка вибромоторов с дополнительным дисбалансом для увеличения силы G.
- 6
Высокая износостойкость рабочей части виброрамы за счёт применения в местах её интенсивного износа комплектующих из нержавеющей стали марки 316L.
- 7
Возможность выбора при заказе уплотнений ситовых панелей: Р-образная (аналог зарубежных производителей) или П-образная (лёгкость замены и установки, гарантированная герметичность соединения).
- 8
Уплотнения выполнены из материалов, стойких в том числе к растворам на углеводородной основе (РУО), способных работать при температурах до +110 °C.
- 9
Винтовые домкраты для регулировки угла наклона вибродеки изготовлены со значительным запасом прочности, что обеспечивает надёжное регулирование скорости потока шлама.
- 10
Во всех болтовых соединениях применяется высокопрочный крепёж, укомплектованный специальными шайбами, предотвращающими самораскручивание.
- 11
Наружное покрытие выполнено из высококачественной цинконаполненной эмали, стойкой к буровым растворам (в том числе к РУО) и обладающей повышенной износостойкостью.
- 12
Оборудование имеет действующие сертификаты соответствия требованиям ТР ТС 010/2011 и ТР ТС 012/2011.
Ключевые параметры
-
Модель: СВЛК-2
-
Ситовые панели: 1165×584 мм (преднатянутые)
-
Рабочая поверхность: не менее 2,04 м²
-
Виброускорение: не менее 7,5 g (регулируемое)
-
Мощность: 2×1,5 кВт
-
Угол наклона виброрамы: от -3 до +3°
-
Габариты (Д×Ш×В): не более 2300×1770×1330 мм
-
Масса: не более 1600 кг
-
Срок службы: 10 лет
-
Сертификация: ТР ТС 010/2011, ТР ТС 012/2011
Области применения
-
Бурение нефтяных и газовых скважин на суше и на шельфе
-
Первая ступень очистки бурового раствора от выбуренной породы
-
Работа в составе циркуляционных систем буровых установок всех классов
-
Подготовка раствора перед гидроциклонными установками
-
Капитальный и текущий ремонт скважин
-
Горизонтальное направленное бурение
-
Растворы на водной и углеводородной основе
-
Эксплуатация в макроклиматических районах до −45 °C
Условия заказа
Цена, срок изготовления и комплектность вибросита определяются после выбора модели и согласования условий эксплуатации. Для подготовки коммерческого предложения рекомендуется указать расход и свойства бурового раствора, схему подключения и необходимость включения оборудования в состав комплексной установки.
