Сито-гидроциклонные установки
Продукция раздела
Технические характеристики СГУ
| Параметр | СГУ-60/60С | СГУ-60/90С | СГУ-90/90Д | СГУ-60/60С2 |
|---|---|---|---|---|
| Базовое вибросито | СВЛК-1 | СВЛК-1 | СВЛК-1 | СВЛК-2 |
| Пескоотделитель | ПГС-2 | ПГС-2 | ПГД-3 | ПГС-2 |
| Илоотделитель | ИГC-60-12 | ИГC-90-16 | ИГД-90-16 | ИГС-60-12 |
| Пропускная способность пескоотделителя, л/с, не менее | 60 | 60 | 90 | 60 |
| Пропускная способность илоотделителя, л/с, не менее | 57 | 86 | 86 | 57 |
| Габариты, Д × Ш × В, мм, не более | 3176 × 1985 × 2276 | 3176 × 1985 × 2276 | 3420 × 2245 × 2780 | 2700 × 1803 × 2285 |
| Масса, кг, не более | 2900 | 2950 | 3600 | 2470 |
КОНСТРУКТИВНЫЕ И ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА
- 1
Сочетание ситовой и гидроциклонной очистки в одном агрегате сокращает количество разрозненного оборудования и упрощает организацию технологической линии.
- 2
Компоновочные размеры основных узлов согласованы с распространёнными зарубежными решениями, что облегчает замену оборудования без значительной переделки посадочных мест на ёмкостях блока очистки.
- 3
Линейно-эллиптический режим работы вибросита увеличивает путь перемещения частиц по ситовой поверхности и способствует дополнительному осушению шлама.
- 4
Песко- и илоотделительные гидроциклоны из износостойкого полиуретана рассчитаны на продолжительный контакт с абразивной твёрдой фазой.
- 5
Подключение манифольда с выбранной стороны установки упрощает привязку СГУ к существующей трубопроводной обвязке циркуляционной системы.
- 6
Быстросъёмные соединения типа «Грувлок» (Victaulic) уменьшают трудоёмкость демонтажа, замены и обслуживания гидроциклонов.
- 7
Сменные сопла различных диаметров и заглушки позволяют изменять рабочую конфигурацию и отключать отдельные циклоны в зависимости от текущего расхода раствора.
- 8
В зонах интенсивного абразивного воздействия применяются комплектующие из нержавеющей стали 316L, повышающие ресурс наиболее нагруженных элементов.
- 9
Материалы уплотнений и элементов проточной части могут быть рассчитаны на растворы на углеводородной основе и температуру рабочей среды до +110 °C согласно документации выбранного исполнения.
- 10
Высокопрочный крепёж со стопорными шайбами препятствует самораскручиванию соединений при длительной вибрационной нагрузке.
- 11
Цинконаполненное наружное покрытие защищает металлические поверхности от буровых растворов, включая РУО, и повышает устойчивость к эксплуатационному износу.
Ключевые параметры для подбора
-
Расчётный расход и свойства бурового раствора: плотность, вязкость, содержание и гранулометрический состав твёрдой фазы.Требуемая производительность песко- и илоотделительной ступеней, а также доступный напор в коллекторах.
-
Модель базового вибросита, режим колебаний, характеристики ситовых панелей и требуемая степень осушения шлама.
-
Марка, количество и диаметр гидроциклонов, необходимость сменных сопел и возможность отключения отдельных рабочих элементов.
-
Ограничения по габаритам, массе, стороне подключения манифольда и размещению оборудования на ёмкости блока очистки.
-
Климатические условия, рабочая температура, тип основы раствора и требования к защитному покрытию.
Области применения
Установки включаются в состав циркуляционных систем буровых установок и применяются при строительстве нефтяных и газовых скважин. СГУ особенно востребованы в технологических схемах безамбарного и малоотходного бурения, где требуется уменьшить объём отходов, вернуть очищенную жидкую фазу в рабочий цикл и повысить степень обезвоживания отделяемой породы.
В зависимости от принятой схемы установка может работать как единый комплекс либо использоваться по отдельным функциям: в режиме вибросита, пескоотделителя или илоотделителя. Подбор исполнения выполняется по расходу бурового раствора, требуемой тонкости очистки, модели базового вибросита и доступной площади размещения.
ВАРИАНТЫ ИСПОЛНЕНИЯ

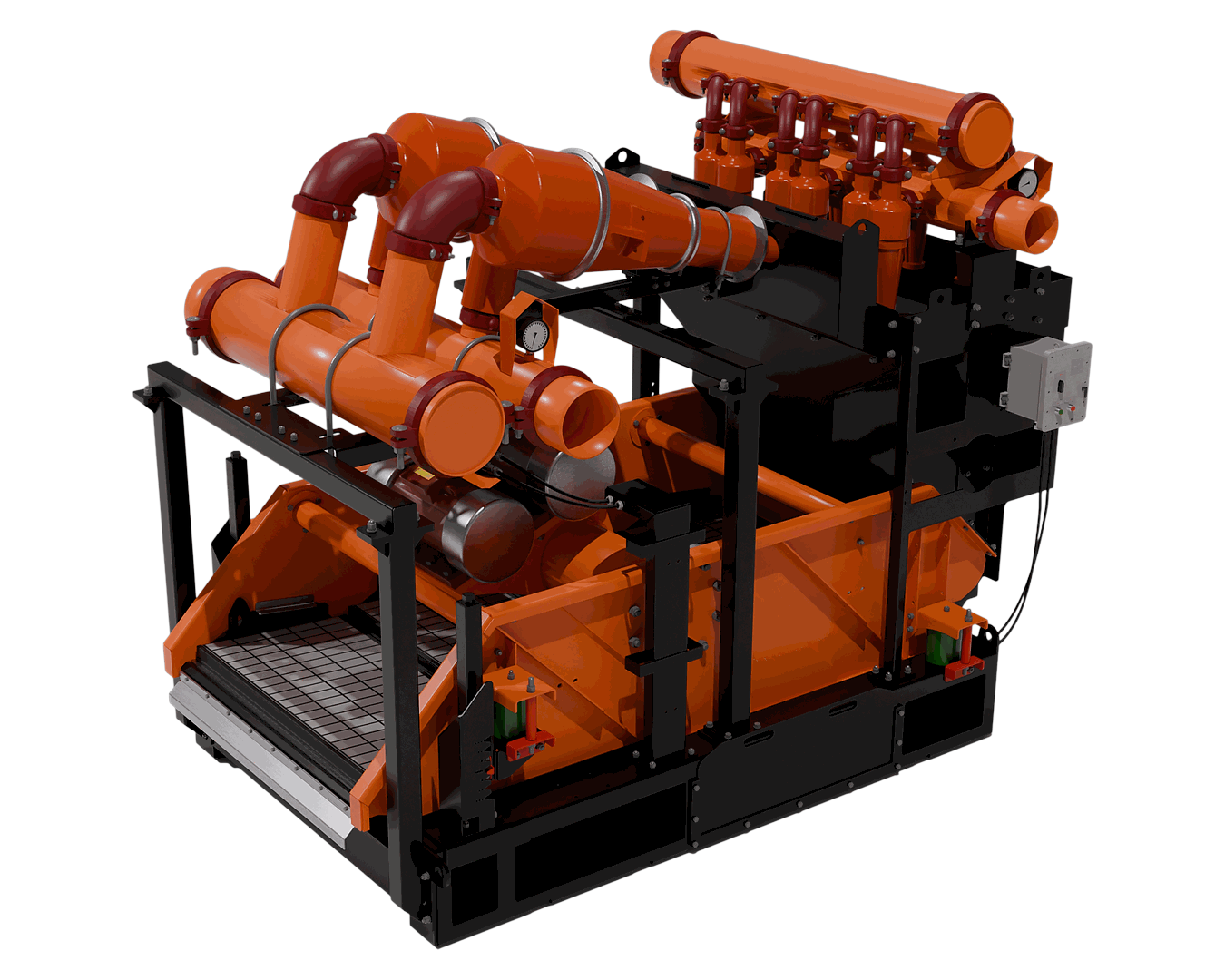

СГУ-60/60С
За счёт установки на вибросито установок песко- и илоотделителей происходит дополнительная очистка от песчаных включений и иловой фракции.
Пескоотделитель состоит из 2ух гидроциклонов, илоотделитель из 12ти. Подключение осуществляется через трубопроводы.
СГУ-60/90С
Отличие данной установки от СГУ-60/60С в наличии уже 16ти гидроциклонов илоотделителя, что позволяет увеличить её пропускную способность.
СГУ-90/90Д
Отличие данной установки от СГУ-60/60С и СГУ-60/60С2 в гидроциклонах песко- и илоотделителей другого типа и их компоновки.

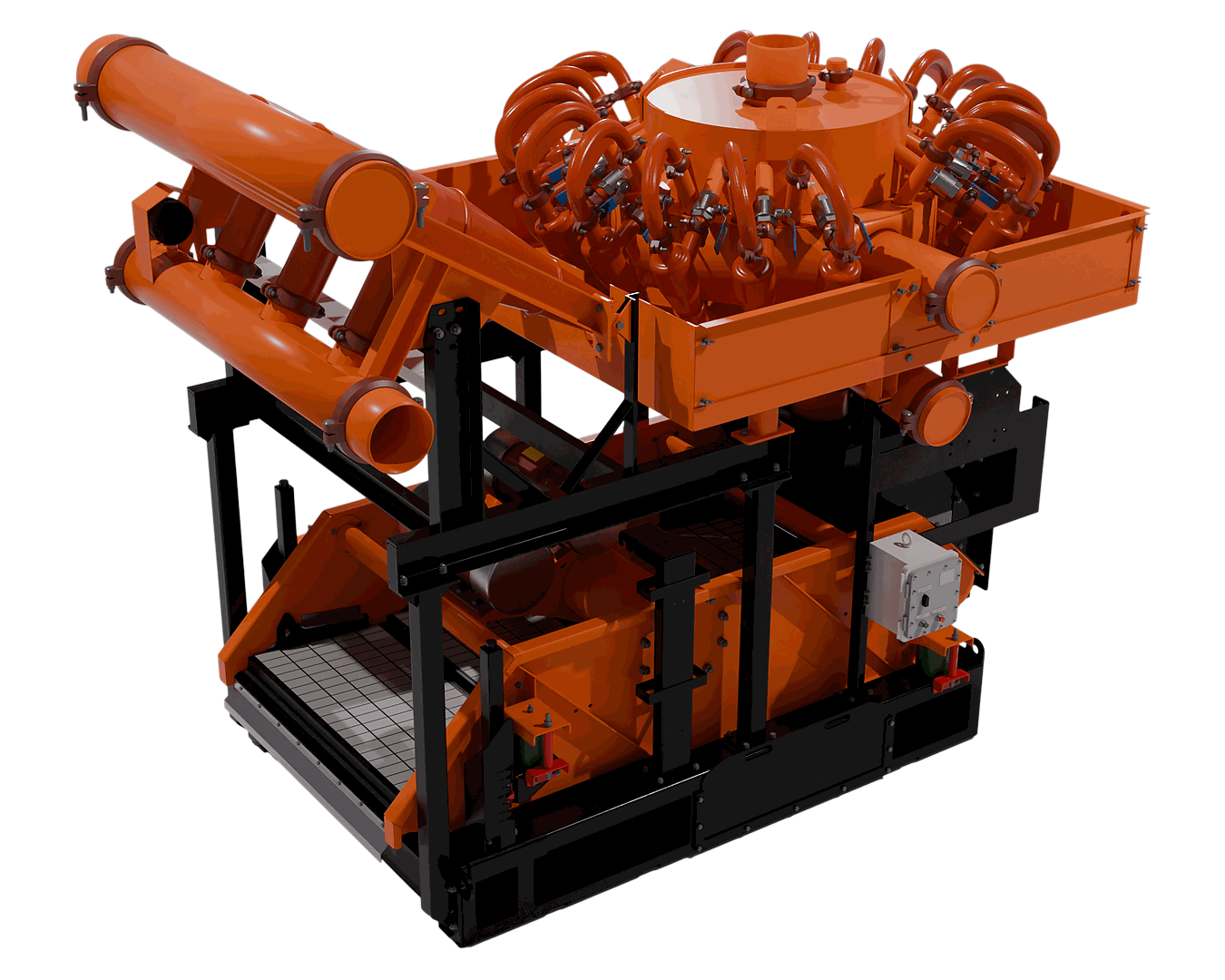

Гидроциклоны илоотделителя располагаются по окружности, что позволяет выполнять приём раствора сверху из центра, благодаря чему распределение раствора по конусам гидроциклонам происходит более равномерно, чем у других исполнений сито-гидроциклонных установок.
СГУ-60/60С2
В отличии от СГУ-60/60С, СГУ-60/90С и СГУ-90/90Д данная установка выполнена на более компактном 3ёх панельном варианте вибросита, что позволяет использовать её при нехватке места и/или необходимости использования вибросита с меньшей рабочей поверхностью сеток.
Условия заказа
Цена, срок изготовления и окончательная комплектация сито-гидроциклонной установки определяются после согласования технического задания. Для подготовки коммерческого предложения рекомендуется указать требуемую производительность, свойства бурового раствора, модель базового вибросита, марку и количество гидроциклонов, параметры манифольда, климатические условия и ограничения по монтажу.
Под ваши технологические параметры
Оборудования и комплектующих
Изготовления и поставки
Товары с сертификатами
Фото модели
СГУ-60/60С
СГУ-60/60С
СГУ-60/90С
СГУ-60/90С
СГУ-90/90Д
СГУ-90/90Д
СОВМЕСТИМОСТЬ И АНАЛОГИ (ЗАМЕНА ОБОРУДОВАНИЯ)
Наши ситогидроциклонные установки на базе вибросит серии СВЛК-1 и СВЛК-2 по габаритным и присоединительным размерам, а также по ряду комплектующих (гидроциклоны пескоотделителей и илоотделителей, взрывозащищенные мотор-вибраторы, композитные сеточные панели, клинья, сварные нержавеющие рамки, Р-образные уплотнители сеток, пружины, опоры пружин, полиуретановые втулки пружин и т.д.). технически совместимы/взаимозаменяемы с СГУ производства MI Swaco (МИ Свако) на базе вибросит Mongoose и Meerkat .
Производимое нами оборудование может быть также установлено на циркуляционные системы, при модернизации буровых установок, взамен следующих моделей СГУ: Delta / Дельта (Инерта), Cruiser / Круизер (НКМЗ-СТ), G-Force СГУ (Джи Форс Сепарейшн), ВС-135 (НПО Центротех), Falcon (Акрос), QZS (Kosun), GNZJ (GN Solid Control), WSL (ХимБурСервис), Пульс (Буртехмаш), Пульсар / Pulsar (Промкомплектсервис), Импульс (Хадыженский машиностроительный завод / Краснодарский завод Нефтемаш), СИН (Завод Синергия) , KWMG (Кингвелл Инжиниринг), СВ1Л / СВ1ЛМ + ИГ45 + ПГ60/300 / ГЦК-360 (СССР) и т.д.
Перед заменой ситогидроциклонной установки рекомендуем сверить габаритные и присоединительные размеры с технической документацией вашей буровой установки.
Данная страница носит исключительно информационный характер, демонстрирует возможную техническую совместимость и возможность замены оборудования, не является официальной страницей перечисленных производителей и не свидетельствует о наличии партнерских, лицензионных или иных отношений с ними. Любые сравнения приводятся исключительно в целях информирования о возможной технической совместимости.
Все упомянутые на этом сайте товарные знаки и наименования принадлежат их законным правообладателям.
