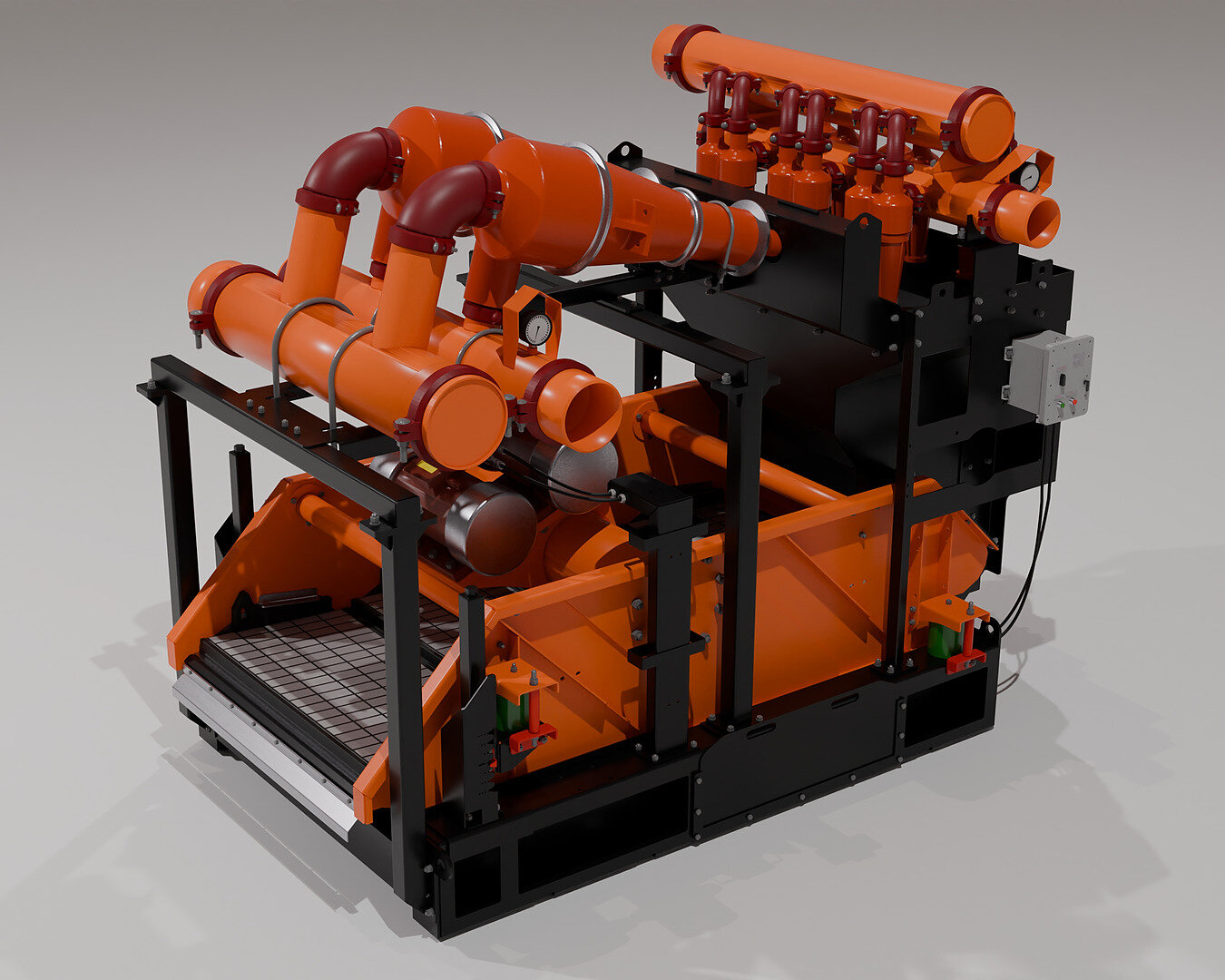

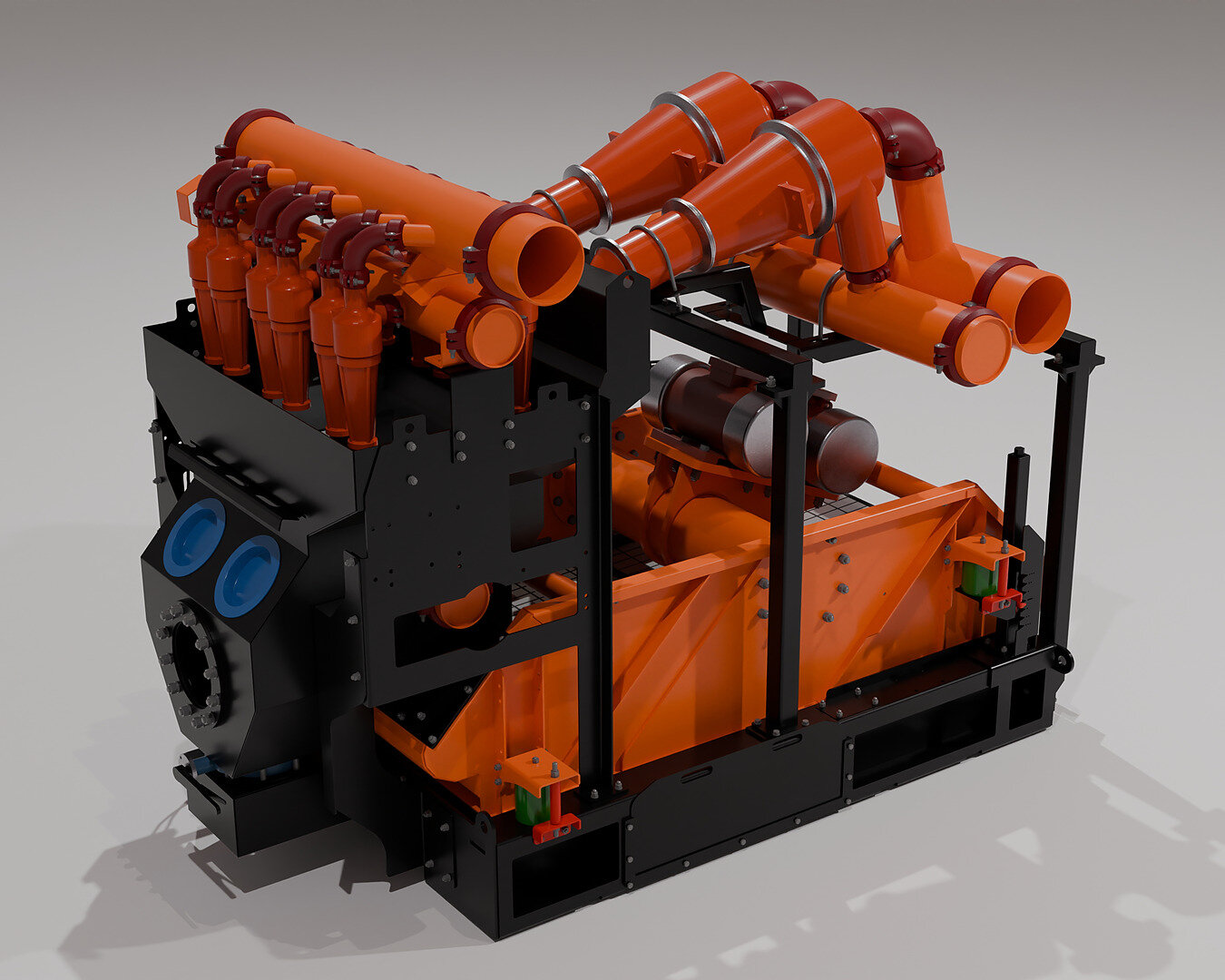

СВЛК-1 с гидроциклонами SWACO
Сито-гидроциклонная установка на базе вибросита СВЛК-1 с гидроциклонами SWACO предназначена для очистки бурового раствора от выбуренной породы и получения шлама пониженной влажности. Применяется в составе циркуляционных систем буровых установок при безамбарном бурении и малоотходном бурении.
Краткая сводка
• База: вибросито СВЛК-1
• Гидроциклоны: SWACO (песко- и илоотделители из износостойкого полиуретана)
• Режимы: отдельное вибросито / пескоотделитель / илоотделитель; линейно-эллиптический режим для лучшей осушки шлама
• Применение: безамбарное и малоотходное бурение, циркуляционные системы БУ
• Сертификация: ТР ТС 010/2011, ТР ТС 012/2011
• Климатическое исполнение: в т.ч. работа с РУО до +110 °C; материалы и покрытие стойкие к агрессивным средам
Конструктивные преимущества
- •Размеры сито-гидроциклонных установок и их основных узлов аналогичны зарубежным образцам, что позволяет выполнять оперативную замену вышедшего из строя оборудования без доработки мест установки на ёмкости блока очистки и минимизировать время пуско-наладочных работ.
- •Возможность работы сито-гидроциклонной установки в качестве отдельного вибросита либо как гидроциклонный илоотделитель/пескоотделитель.
- •Возможность работы вибросита сито-гидроциклонной установки в линейно-эллиптическом режиме, что увеличивает степень осушки шлама.
- •Комплектация гидроциклонами SWACO: песко- и илоотделители изготовлены из износостойкого полиуретана.
- •Все материалы, входящие в состав СГУ, стойкие к растворам на углеводородной основе (РУО) и способны работать при температурах до +110 °C.
- •Возможность подключения манифольда с любой стороны установки.
- •Лёгкость замены гидроциклонов благодаря использованию быстросъёмных соединений типа «Грувлок» (Victaulic) в местах их крепления к манифольду.
- •В местах интенсивного износа сито-гидроциклонной установки применяются комплектующие из нержавеющей стали марки 316L.
- •Возможность комплектации циклонов сменными соплами различных диаметров, а также заглушками для отсечения отдельных циклонов при работе.
- •Во всех болтовых соединениях применяется высокопрочный крепёж, укомплектованный специальными шайбами, предотвращающими самораскручивание.
- •Наружное покрытие выполнено из высококачественной цинконаполненной эмали, стойкой к буровым растворам (в том числе к РУО) и обладающей повышенной износостойкостью.
- •Оборудование имеет действующие сертификаты соответствия требованиям ТР ТС 010/2011 и ТР ТС 012/2011.
Основные параметры сито-гидроциклонных установок на базе СВЛК-1 с гидроциклонами SWACO
| Параметр | СГУ-1-60/45 | СГУ-1-90/90 |
|---|---|---|
| Модель вибросита | СВЛК-1 | СВЛК-1 |
| Модель пескоотделителя | ПГС-2 | ПГС-3 |
| — количество циклонов пескоотделителя, шт. | 2 | 3 |
| — диаметр гидроциклонов пескоотделителя, мм | 250 | 250 |
| — пропускная способность, л/с, не менее | 60 | 90 |
| — диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95% и более при работе на буровом растворе плотностью 1,1×10³–1,2×10³ кг/м³, мкм | 44–100 | 44–100 |
| — минимальный напор в коллекторе, МПа | 0,22 | 0,22 |
| Модель илоотделителя | ИГ-60-12 | ИГ-60-16 |
| — количество циклонов илоотделителя, шт. | 12 | 16 |
| — диаметр циклонов илоотделителя, мм | 100 | 100 |
| — пропускная способность, л/с, не менее | 57 | 86 |
| — диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95% и более при работе на буровом растворе плотностью 1,1×10³–1,2×10³ кг/м³, мкм | 25–100 | 25–100 |
| — минимальный напор в коллекторе, МПа | 0,22 | 0,22 |

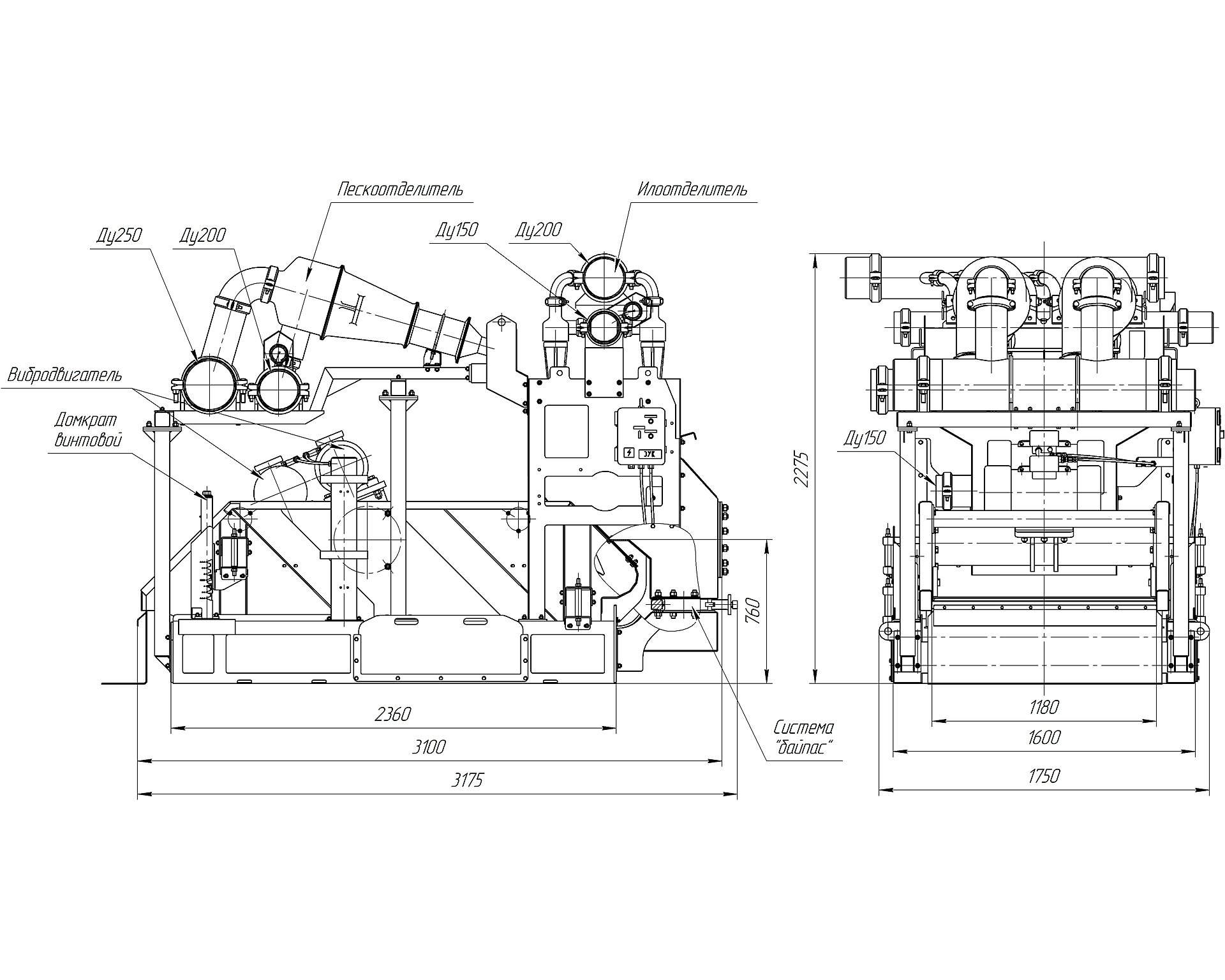

| Габаритные размеры, мм, не более (длина × ширина × высота) | 3176 × 1985 × 2276 | 3420 × 2245 × 2780 |
| Масса, кг, не более | 2900 | 3600 |
| Гидроциклоны | SWACO (полиуретан) | SWACO (полиуретан) |
| Сертификация | ТР ТС 010/2011, 012/2011 | ТР ТС 010/2011, 012/2011 |
* Параметры приведены для типовых конфигураций СГУ-1-60/45 и СГУ-1-90/90 на базе СВЛК-1. Возможна комплектация гидроциклонами SWACO. Срок эксплуатации и точные характеристики уточняются по запросу и в руководстве по эксплуатации
