Ёмкость подземная (ЕП)

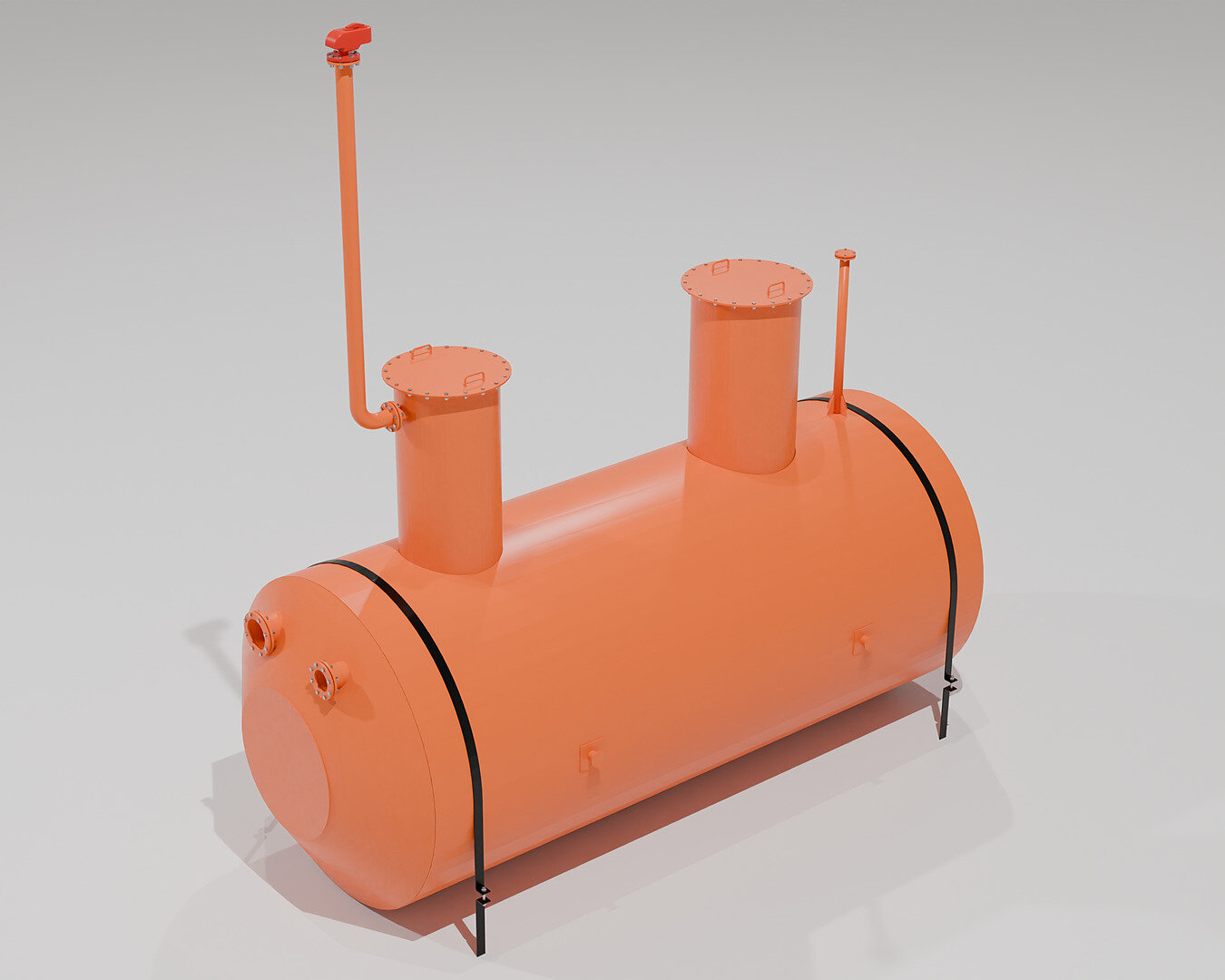

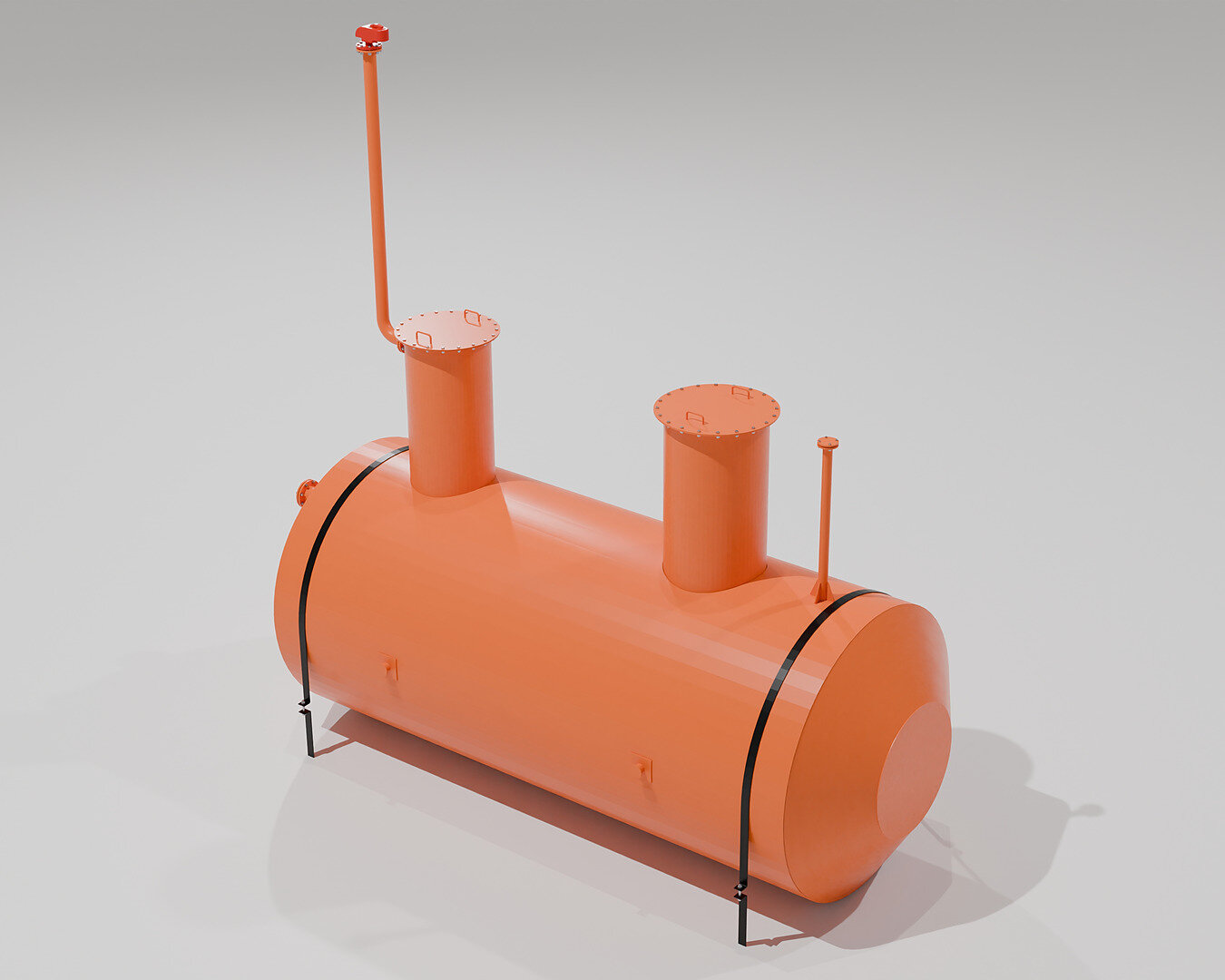

Подземная горизонтальная емкость типа ЕП предназначена для организованного приема и накопления остатков светлых и темных нефтепродуктов, нефти, масел, конденсата, а также их смесей с водой, поступающих из технологических трубопроводов и аппаратов. Подземное размещение резервуара позволяет рационально использовать территорию предприятия и встроить оборудование в действующую систему сбора жидких сред.

Основные технические характеристики

Параметр	Значение
Рабочее давление, МПа	До 0,07
Расчетное давление, МПа	0,1
Пробное давление при изготовлении, МПа	0,1
Рабочая температура, °C	От −40 до +50
Минимальная допустимая температура стенки сосуда под расчетным давлением, °C	+25*
Рабочая среда по исходным данным	Присадки, дизельное топливо
Класс опасности рабочей среды	4
Прибавка для компенсации коррозии или эрозии, мм	2
Вместимость, м³	5; 10; 15; 20; 25; 40; 60; 100
Масса пустого сосуда, кг	800–7000, в зависимости от вместимости и исполнения
Назначенный срок службы, лет	25

* Значение +25 °C перенесено из предоставленных исходных данных. Перед включением параметра в паспорт, техническое предложение или договор поставки его необходимо сверить с конструкторской документацией конкретного исполнения.

Конструктивные и эксплуатационные преимущества

1

Широкий типоразмерный ряд от 5 до 100 м³ позволяет подобрать резервуар под требуемый объем сбора или хранения рабочей среды.
2

Изготовление по техническому заданию дает возможность согласовать конструкцию корпуса, расположение штуцеров и присоединительных элементов с технологической схемой объекта.
3

Проверенная горизонтальная конструкция рассчитана на продолжительную эксплуатацию в промышленных системах приема, накопления и хранения жидких продуктов.
4

По согласованию емкость комплектуется погружными насосами, дыхательными клапанами, уровнемерами, смотровыми люками и другим навесным оборудованием.
5

Прибавка для компенсации коррозии или эрозии 2 мм учитывает воздействие рабочей среды на стенки сосуда в течение назначенного срока службы.
6

Наружное покрытие на основе цинконаполненной эмали повышает устойчивость металлических поверхностей к эксплуатационным воздействиям.
7

Проектная адаптация позволяет предусмотреть исполнение для нефтепродуктов, воды, технологических растворов или противопожарного запаса при подтвержденной совместимости рабочей среды.

Варианты применения

Сбор дренажных остатков нефти, топлива, масел и конденсата из технологических сетей и аппаратов.
Подземное хранение воды, водных растворов и смесей, совместимых с материалом и расчетными параметрами резервуара.
Накопление жидкой продукции химических, нефтехимических и смежных производств при подтвержденной совместимости среды.
Использование в качестве пожарного резервуара в исполнении, предусмотренном техническим заданием и проектной документацией объекта.

Изготовление

Емкости изготавливаются по ТУ 3661-012-77230012-2016. Вместимость, конструкция штуцеров, антикоррозионная защита и состав навесного оборудования определяются техническим заданием и условиями эксплуатации.
Оборудование востребовано в химической, коксохимической, нефтехимической, газоперерабатывающей и нефтеперерабатывающей промышленности. По проекту отдельные исполнения могут использоваться в качестве пожарных резервуаров.

Ключевые параметры

Тип оборудования — стальная подземная горизонтальная емкость ЕП.
Типовой ряд вместимости — от 5 до 100 м³.
Рабочее давление — до 0,07 МПа; расчетное и пробное давление — 0,1 МПа.
Диапазон рабочей температуры — от −40 до +50 °C.
Назначенный срок службы — 25 лет; изготовление — по ТУ 3661-012-77230012-2016.

Области применения

Стальные емкости ЕП могут применяться для хранения воды и водных растворов, топлива, масел и горюче-смазочных материалов, жидкой продукции химических и нефтехимических предприятий, продуктов сельскохозяйственного производства и других сред, совместимых с материалами конкретного исполнения.

Условия заказа

Цена, срок изготовления и окончательная комплектация подземной емкости ЕП определяются после согласования технического задания. Для подготовки коммерческого предложения рекомендуется указать требуемую вместимость, наименование и характеристики рабочей среды, расчетную температуру, схему подключения, расположение штуцеров, требования к антикоррозионной защите и перечень навесного оборудования.
