Воронка смесительная ВС-3-2000

Смесительная воронка ВС-3-2000 предназначена для высокопроизводительного приготовления, обработки и утяжеления буровых растворов на водной основе, а также углеводородных эмульсий. Жидкие и порошкообразные материалы подаются в интенсивный турбулентный поток, где происходит их ускоренное смешивание с рабочей жидкостью и предварительное диспергирование вводимых компонентов.

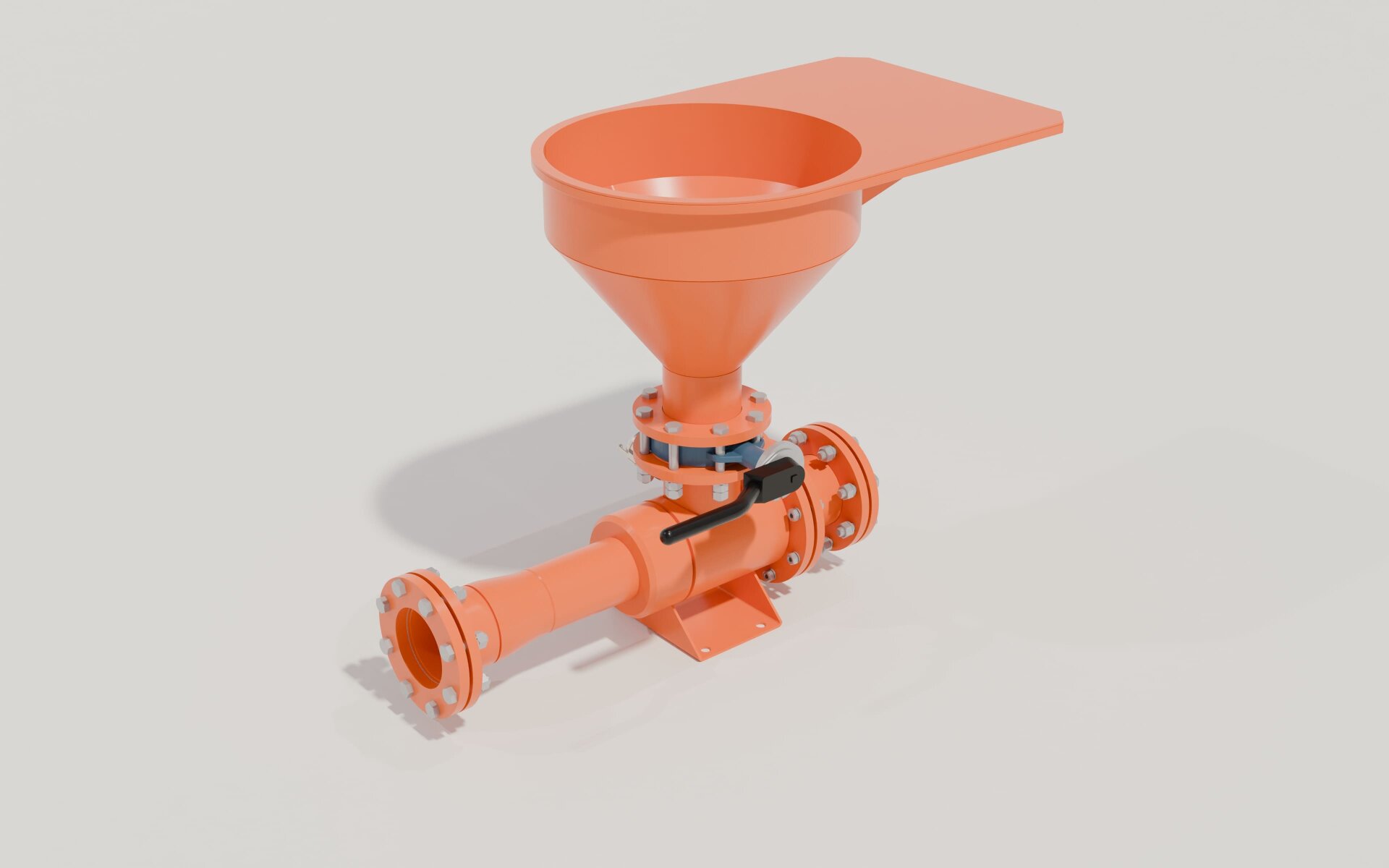

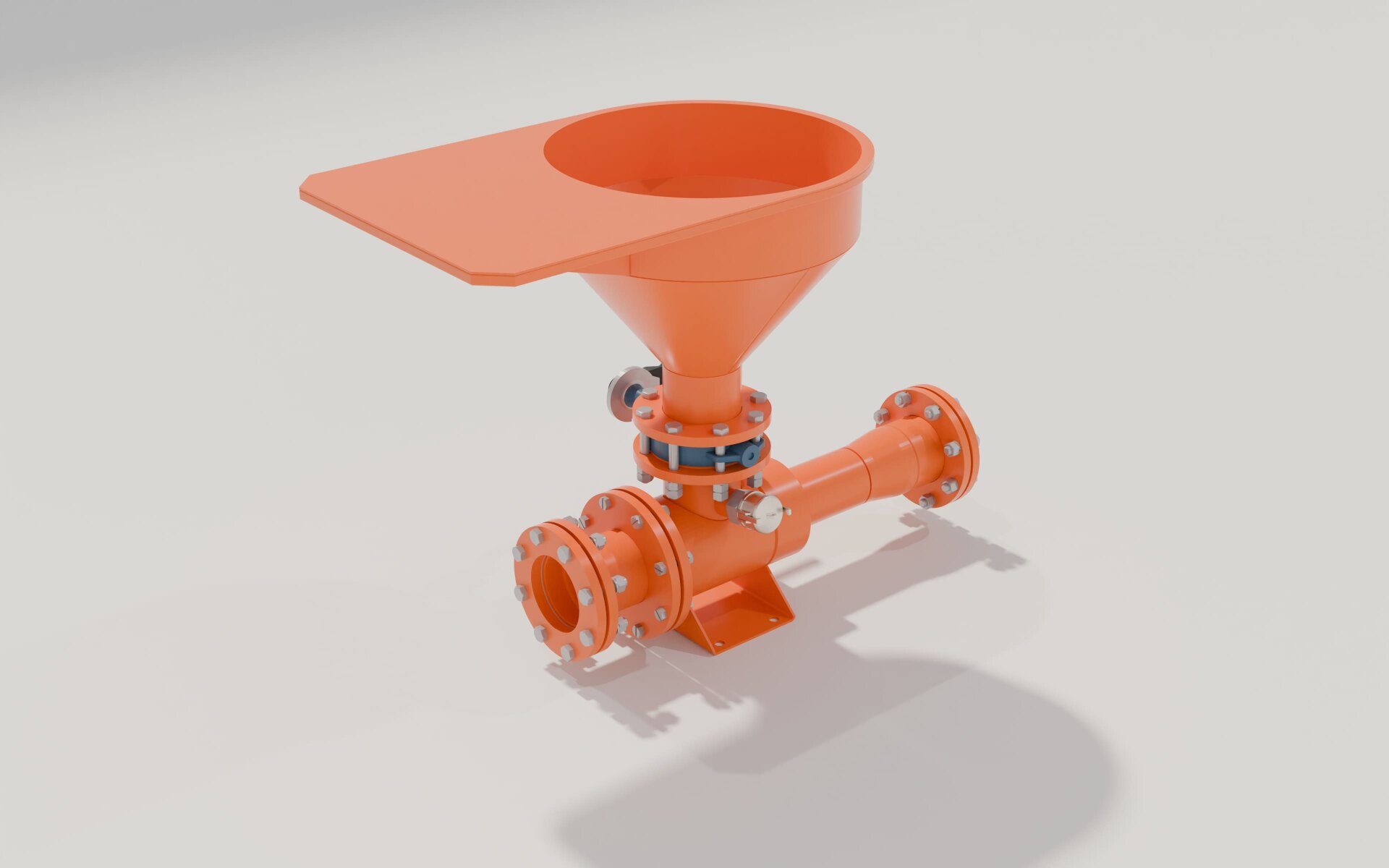

Фото модели

Технические характеристики ВС-3-2000

Параметр	Значение для ВС-3-2000
Производительность по буровому раствору, м³/ч	250–320
Производительность по твёрдой фазе, т/ч	10–16
Давление на входе, МПа	0,2–0,4
Условный диаметр входа/выхода, мм	200
Габаритные размеры, Д × Ш × В, мм, не более	1400 × 640 × 1020
Масса изделия, кг, не более	230

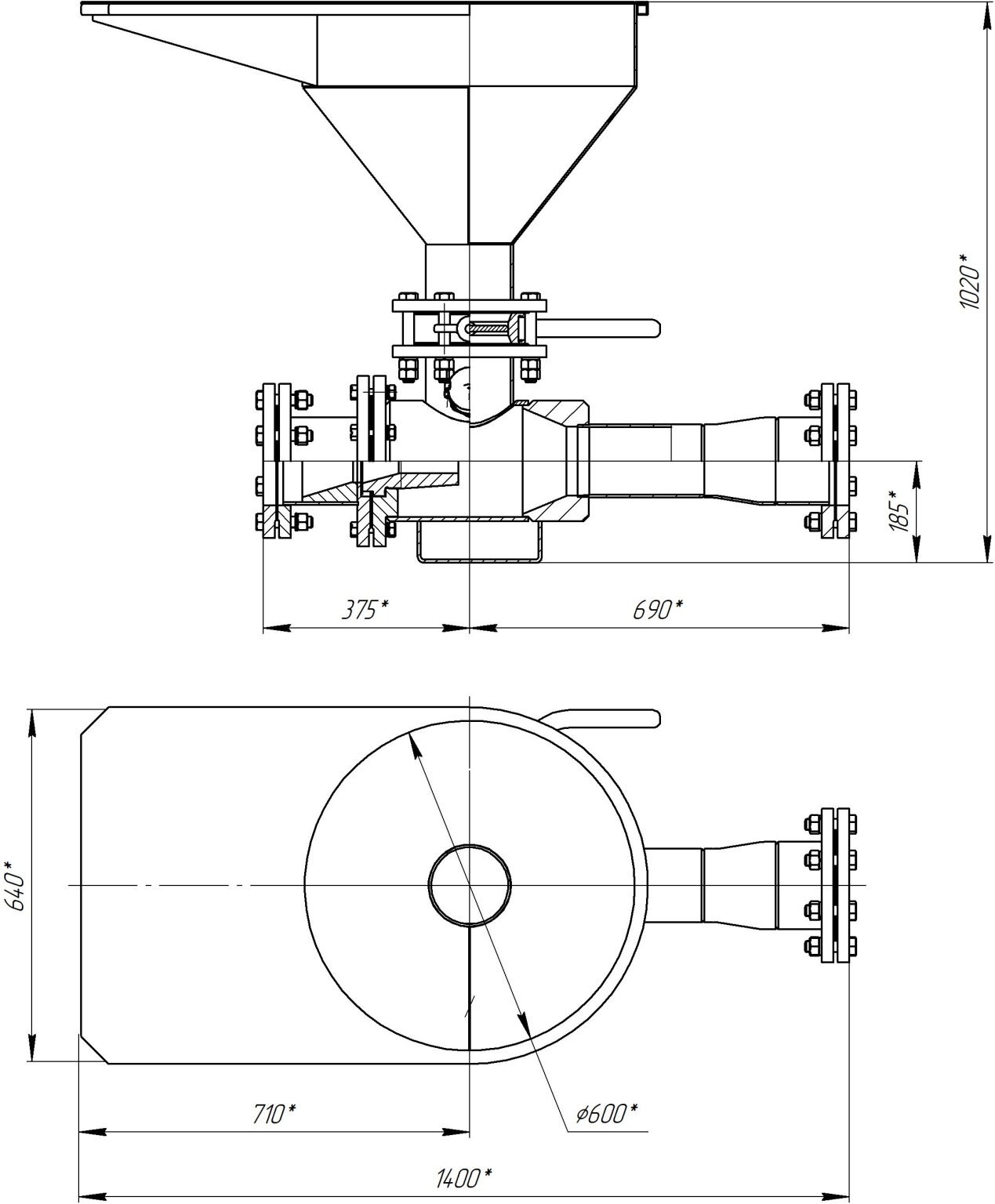

Схемы оборудования

Конструктивные и эксплуатационные преимущества

1

Повышенная производительность 250–320 м³/ч позволяет готовить значительные объёмы бурового раствора за ограниченное время и поддерживать требуемый темп технологических операций.
2

Подача твёрдой фазы в диапазоне 10–16 т/ч делает модель подходящей для интенсивного ввода порошкообразных реагентов и утяжеляющих материалов.
3

Рабочее давление 0,2–0,4 МПа обеспечивает заданный режим смешивания при меньшем входном давлении по сравнению с другими исполнениями серии ВС.
4

Проточная часть из износостойких материалов рассчитана на продолжительный контакт с абразивными компонентами и способствует сохранению рабочих характеристик оборудования.
5

Условный диаметр входного и выходного патрубков 200 мм соответствует увеличенной пропускной способности модели и учитывается при проектировании трубопроводной обвязки.
6

По требованию заказчика возможна комплектация защитной сеткой, приспособлением для разрезания мешков с реагентами и соплами различных диаметров для согласования с характеристиками применяемого насоса.
7

Ремонтопригодная компоновка облегчает доступ к обслуживаемым элементам и замену деталей проточной части, подверженных естественному износу.
8

Наружное покрытие из цинконаполненной эмали устойчиво к воздействию буровых растворов, включая растворы на углеводородной основе, и повышает защиту металлических поверхностей.

Ключевые параметры модели

Производительность по буровому раствору — 250–320 м³/ч.
Производительность по твёрдой фазе — 10–16 т/ч.
Давление рабочей жидкости на входе — 0,2–0,4 МПа.
Условный диаметр входного и выходного патрубков — 200 мм.
Габаритные размеры — не более 1400 × 640 × 1020 мм; масса — не более 230 кг.

Производительность и подключение

Исполнение ВС-3-2000 рассчитано на технологические участки с повышенным расходом рабочей среды. Производительность по буровому раствору составляет 250–320 м³/ч, а по твёрдой фазе — 10–16 т/ч. Условный диаметр входа и выхода 200 мм обеспечивает возможность включения оборудования в трубопроводные системы соответствующей пропускной способности.

Условия заказа

Цена, срок изготовления и состав поставки смесительной воронки ВС-3-2000 определяются после согласования параметров технологической линии. Для подготовки коммерческого предложения рекомендуется указать характеристики насоса, требуемую производительность, тип обрабатываемого раствора, параметры трубопроводной обвязки и необходимую дополнительную комплектацию.
