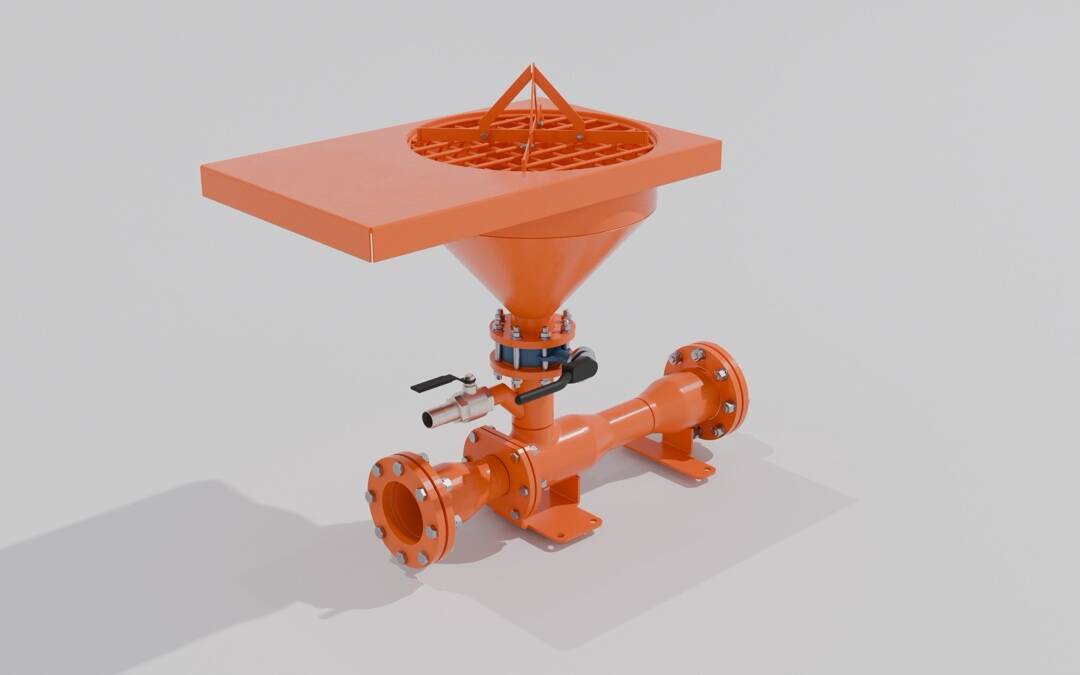

Воронка смесительная ВС-2

Смесительная воронка ВС-2 предназначена для приготовления буровых растворов на водной основе и углеводородных эмульсий, а также для их обработки, утяжеления и предварительного диспергирования. Жидкие и порошкообразные компоненты вводятся в интенсивный турбулентный поток, где происходит их быстрое смешивание с рабочей жидкостью. Такое исполнение позволяет организовать последовательную загрузку реагентов и подготовку раствора перед его дальнейшей циркуляцией в технологической системе.

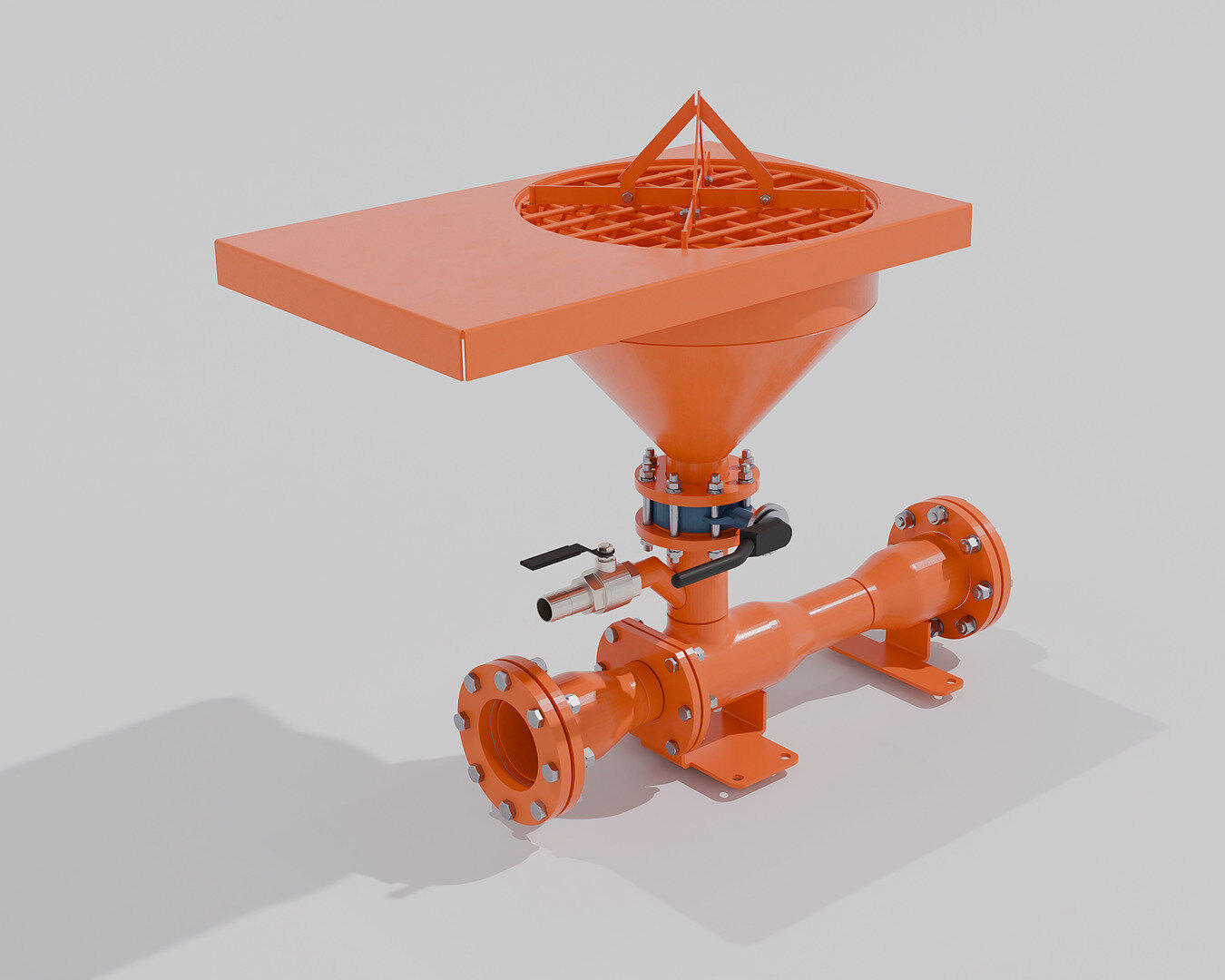

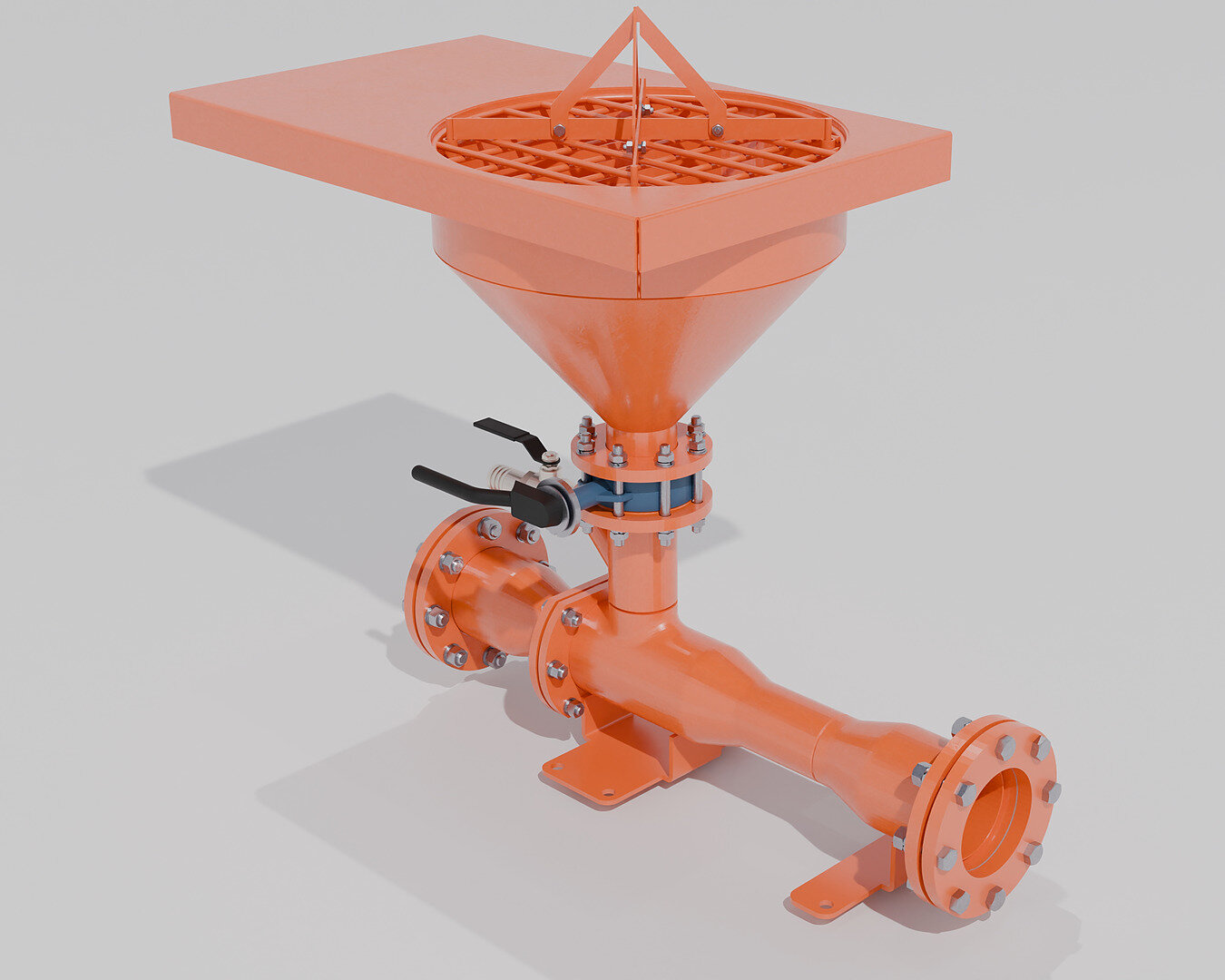

Фото модели

Воронка смесительная

Технические характеристики ВС-2

Параметр	Значение для ВС-2
Производительность по буровому раствору, м³/ч	120–160
Производительность по твёрдой фазе, т/ч	10–12
Давление на входе, МПа	0,3–0,6
Условный диаметр входа/выхода, мм	150
Габаритные размеры, Д × Ш × В, мм, не более	1250 × 1250 × 1700
Масса изделия, кг, не более	450

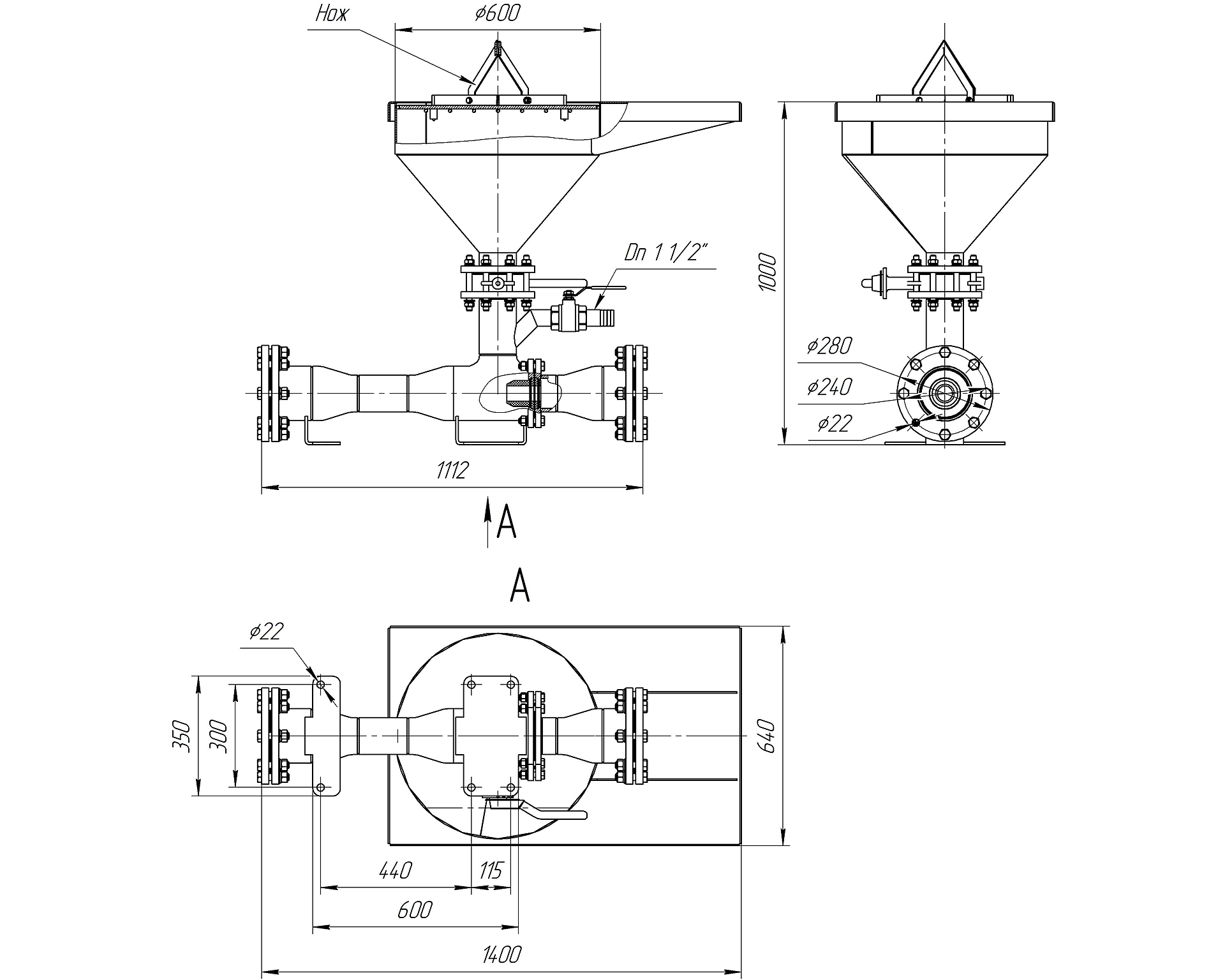

Схемы оборудования

Конструктивные и эксплуатационные преимущества

1

Производительность 120–160 м³/ч обеспечивает оперативное приготовление необходимого объёма бурового раствора и сокращает продолжительность операций по вводу реагентов.
2

Подача твёрдой фазы 10–12 т/ч позволяет применять ВС-2 для интенсивного утяжеления раствора и добавления порошкообразных материалов с заданным темпом.
3

Высокотурбулентное смешивание способствует предварительному диспергированию компонентов и их равномерному распределению в жидкой среде.
4

Износостойкие материалы проточной части повышают устойчивость рабочих элементов к воздействию абразивных реагентов и продлевают период эксплуатации между обслуживанием.
5

По согласованию возможна комплектация защитной сеткой, ножом для вскрытия мешков и соплами различного диаметра для сопряжения с насосами требуемой производительности.
6

Ремонтопригодная конструкция упрощает доступ к обслуживаемым элементам проточной части и выполнение регламентной замены изнашиваемых деталей.
7

Цинконаполненная эмаль наружного покрытия устойчива к воздействию буровых растворов, включая растворы на углеводородной основе, и обеспечивает дополнительную защиту металлических поверхностей.

Ключевые параметры модели

Производительность по буровому раствору — 120–160 м³/ч.
Производительность по твёрдой фазе — 10–12 т/ч.
Рабочее давление на входе — 0,3–0,6 МПа.
Условный диаметр входного и выходного патрубков — 150 мм.
Габаритные размеры — не более 1250 × 1250 × 1700 мм; масса — не более 450 кг.

Производительность и подключение

Модель ВС-2 рассчитана на обработку 120–160 м³ бурового раствора в час и ввод 10–12 т твёрдой фазы в час. Условный диаметр входа и выхода составляет 150 мм, а рабочее давление на входе находится в диапазоне 0,3–0,6 МПа. Параметры исполнения позволяют использовать воронку на участках приготовления раствора, где требуется сочетание высокой загрузочной способности и устойчивого режима смешивания.

Условия заказа

Стоимость, срок изготовления и состав поставки смесительной воронки ВС-2 определяются после согласования параметров технологической линии. Для подготовки предложения следует указать характеристики насоса, тип и расчётный объём бурового раствора, требуемый темп ввода твёрдой фазы, а также необходимость установки защитной сетки, ножа для мешков и сменного сопла.
