Главная Насосная станция

Насосная станция

Опрессовочная насосная станция на базе насоса НП-800 предназначена для проведения гидравлических испытаний сосудов, котлов, различных ёмкостей и трубопроводных систем после завершения монтажных или ремонтных работ. Оборудование формирует испытательное давление до 80 МПа и позволяет проверять герметичность и прочность объектов непосредственно на производственной или буровой площадке.

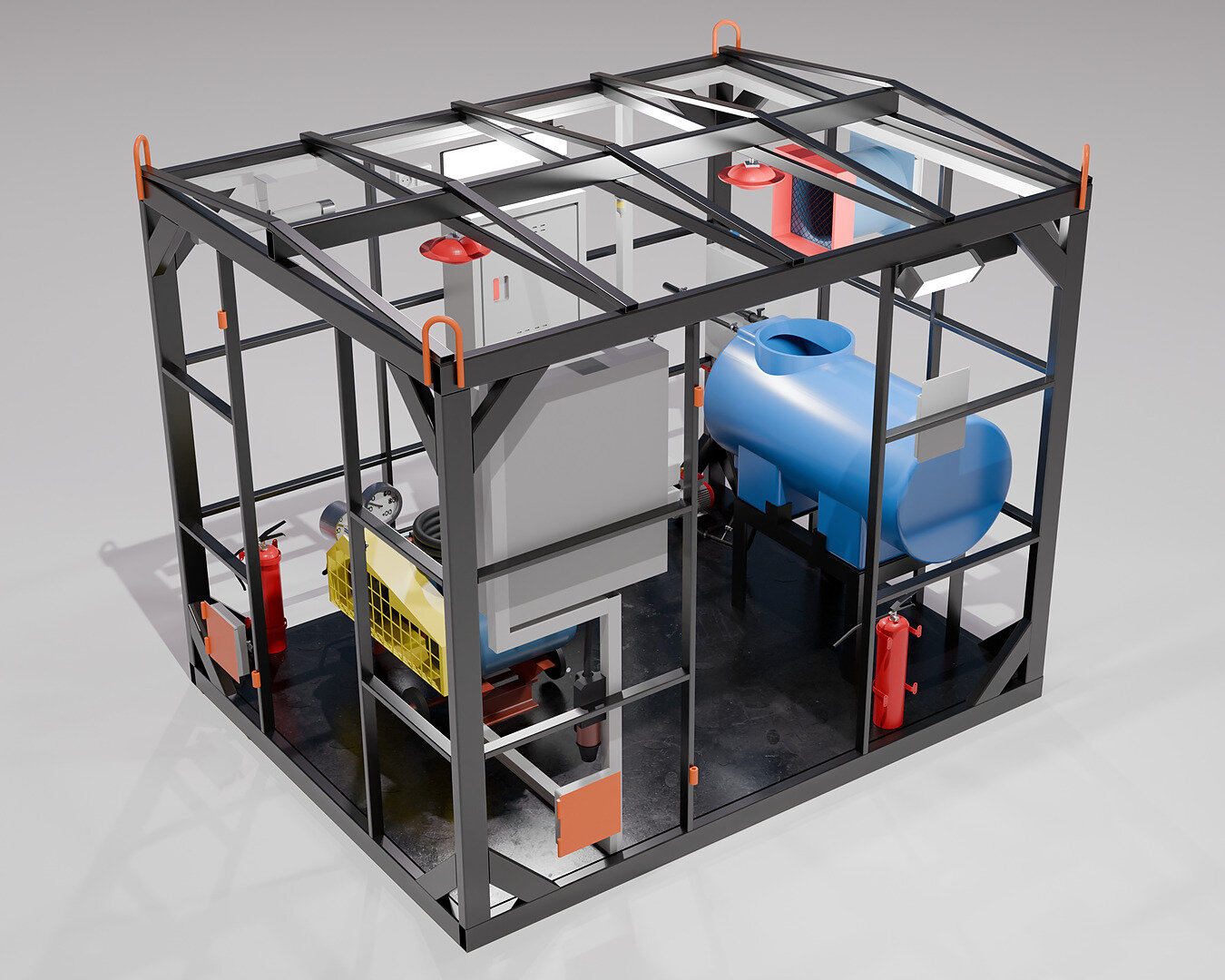

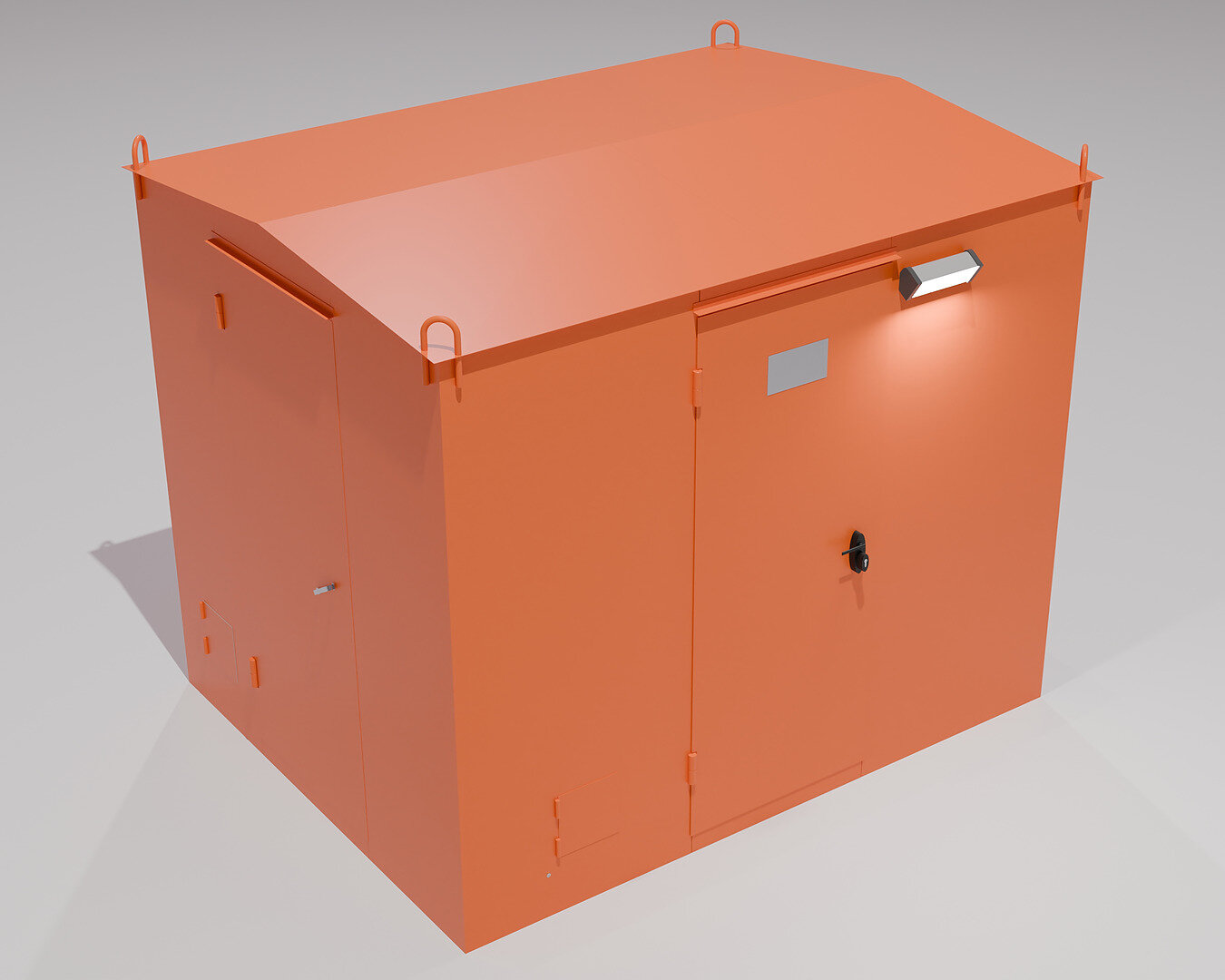

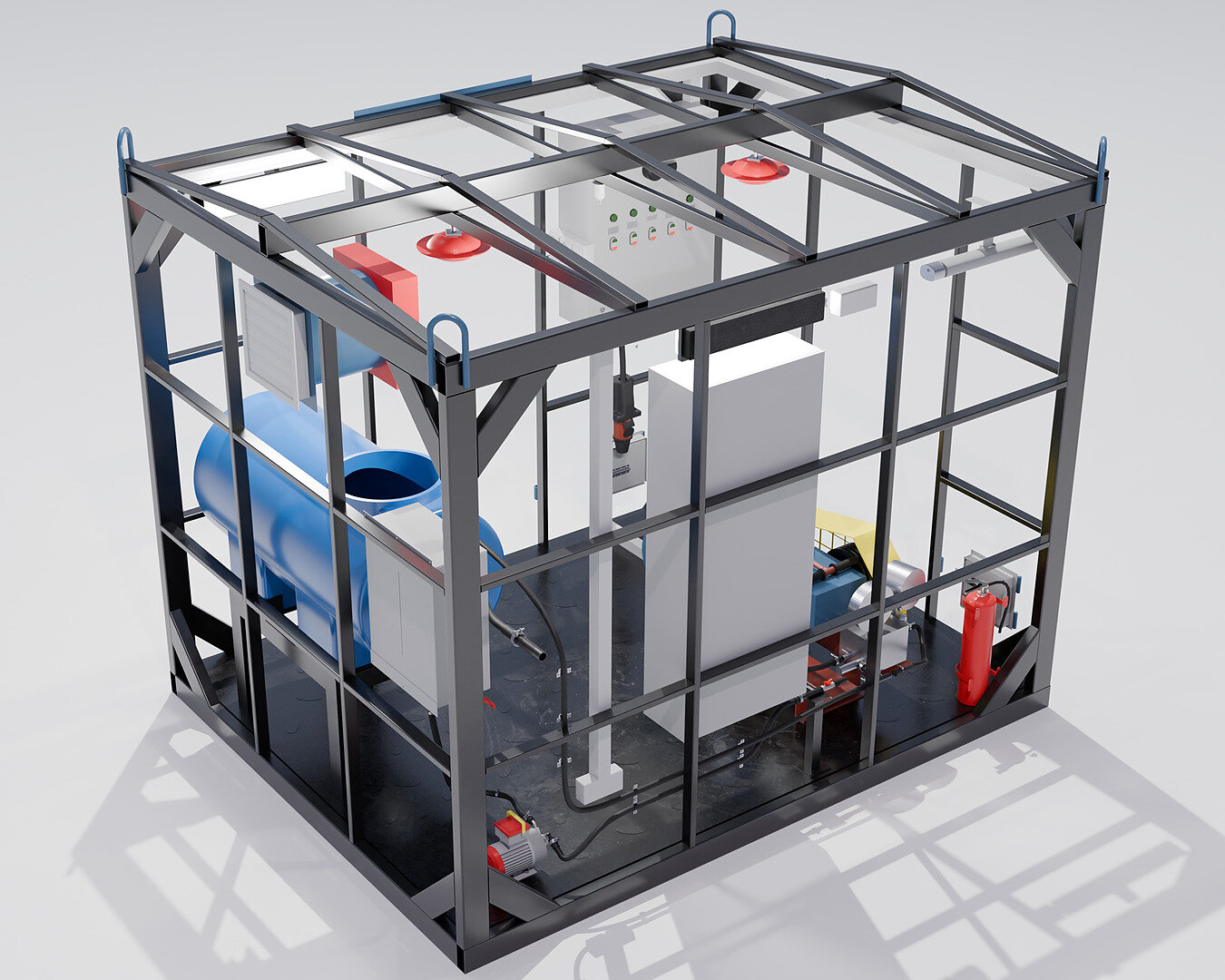

Фото модели

Технические характеристики

Параметр	Значение
Базовый насос	НП-800
Габаритные размеры в транспортном положении, Д × Ш × В, мм	2700 × 2100 × 2300
Масса, кг, не более	2500
Объём ёмкости для рабочей жидкости, л	350
Объём бачка для прокачки, л	30
Мощность установленного электрооборудования, кВт, не более	20
Напряжение питания, В	380
Максимальное давление, МПа	80,0
Подпорное давление, МПа, не менее	0,1
Мощность привода насоса НП-800, кВт	11,0
Мощность привода подпорного насоса, кВт	0,37
Мощность привода вентилятора, кВт	0,25
Мощность инфракрасного обогрева, кВт	2,0
Подача насоса НП-800, л/мин	5,0
Присоединительная резьба нагнетательного штуцера	Наружная — М27×2; внутренняя — К3/8″
Рабочая среда	Техническая вода по ГОСТ 2874-82; индустриальное масло по ГОСТ 20799-88
Срок эксплуатации, лет	15

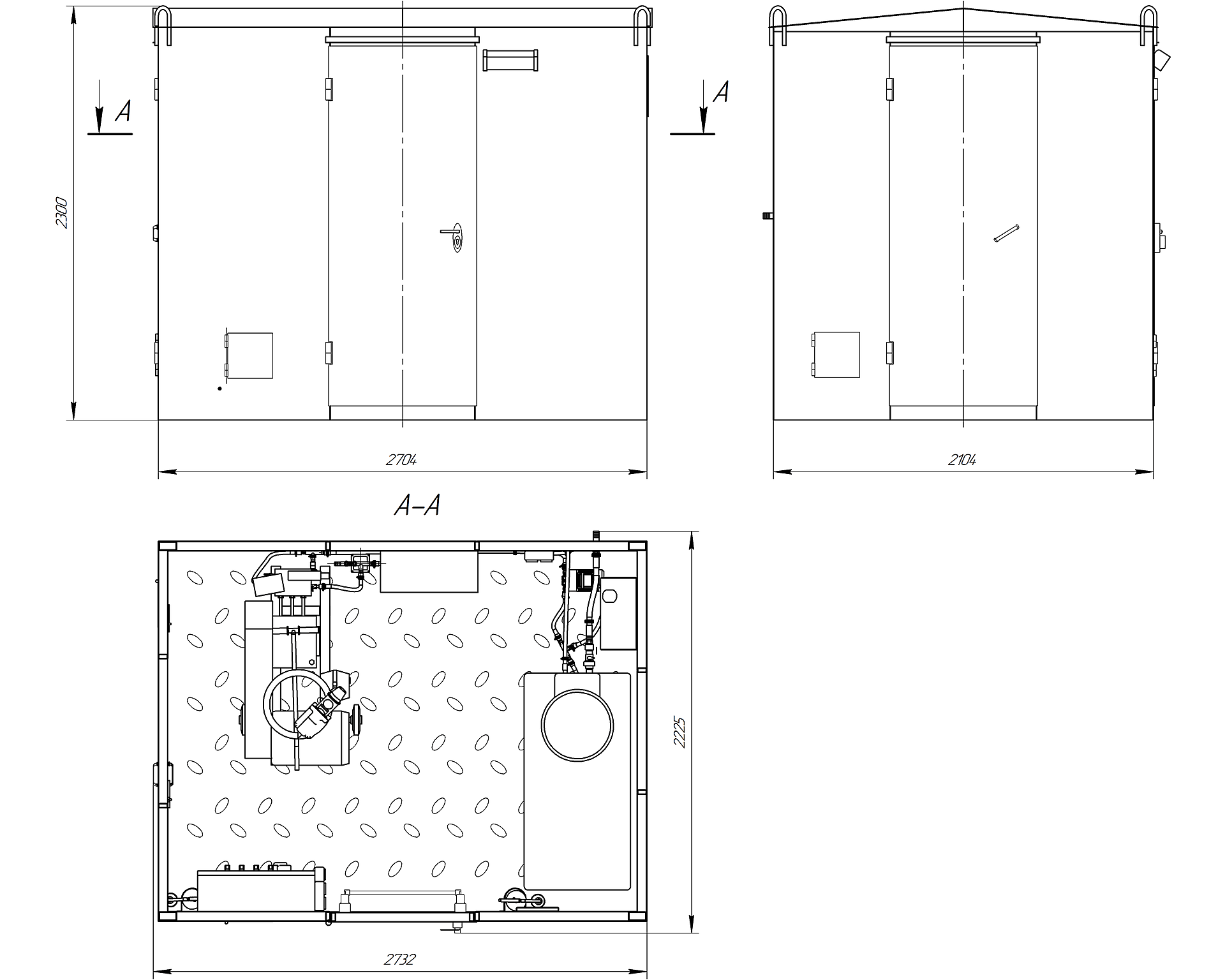

Схемы оборудования

Конструктивные и эксплуатационные преимущества

1

Мобильное исполнение позволяет выполнять гидравлические испытания на герметичность непосредственно на объекте без организации стационарного испытательного участка.
2

Настройка требуемых интервалов давления сокращает продолжительность технологического цикла и повышает точность контроля на отдельных этапах опрессовки.
3

По согласованию станция комплектуется устьевым манометром УсМан И.100.В.24 или аналогичным прибором с функциями отображения, регистрации и хранения результатов испытаний.
4

Порошковые модули пожаротушения повышают уровень защиты оборудования и рабочего пространства при эксплуатации станции.
5

Основная ёмкость объёмом 350 л, отдельный бачок на 30 л и подпорный насос обеспечивают подготовку и стабильную подачу рабочей жидкости к насосу высокого давления.
6

Наружное и внутреннее освещение облегчает обслуживание и контроль оборудования при недостаточной естественной освещённости.
7

Инфракрасный обогрев мощностью 2 кВт создаёт более комфортные условия для персонала и способствует поддержанию работоспособности оборудования при пониженной температуре.
8

Трёхфазное питание напряжением 380 В позволяет подключать станцию к распространённым промышленным сетям электроснабжения буровых и производственных объектов.

Ключевые параметры

Максимальное испытательное давление — 80 МПа; подача насоса НП-800 — 5 л/мин.
Основная ёмкость — 350 л; бачок для прокачки — 30 л; подпорное давление — не менее 0,1 МПа.
Общая установленная мощность электрооборудования — не более 20 кВт; напряжение питания — 380 В.
Транспортные габариты — 2700 × 2100 × 2300 мм; масса — не более 2500 кг.
Назначенный срок эксплуатации по предоставленным данным — 15 лет.

Области применения

Станция может применяться в составе буровых установок любых классов. Встроенная ёмкость для рабочей жидкости, бачок для прокачки и подпорный насос обеспечивают автономную подготовку среды и упрощают организацию опрессовочных операций в полевых условиях.

Условия заказа

Цена, срок изготовления и окончательная комплектность опрессовочной насосной станции согласовываются с учётом объекта испытаний и требуемой методики контроля. Для подготовки коммерческого предложения рекомендуется указать максимальное и ступенчатое давление, рабочую среду, требования к регистрации результатов, условия размещения и предполагаемый режим эксплуатации.
