Резервуары стальные

Стальные резервуары предназначены для приёма, накопления и хранения жидких сред на промышленных, энергетических, нефтегазовых и инфраструктурных объектах. В зависимости от согласованного исполнения оборудование может использоваться для воды и водных растворов, нефти и нефтепродуктов, дизельного топлива, масел, горюче-смазочных материалов, конденсата, химических составов и других продуктов, совместимых с материалом корпуса и внутренней защитой.

Основные параметры емкостей типа ЕП

Параметр	Значение
Рабочее давление, МПа	До 0,07
Расчётное давление, МПа	0,1
Пробное давление при изготовлении, МПа	0,1
Рабочая температура, °C	От −40 до +50
Рабочая среда по предоставленным данным	Присадки, дизельное топливо
Класс опасности рабочей среды	4
Прибавка для компенсации коррозии или эрозии, мм	2
Вместимость, м³	5; 10; 15; 20; 25; 40; 60; 100
Масса пустого сосуда, кг	800–7000 в зависимости от вместимости и исполнения
Назначенный срок службы, лет	25
Документ на изготовление	ТУ 3661-012-77230012-2016

Конструктивные и эксплуатационные преимущества

1

Изготовление по техническому заданию позволяет определить вместимость, компоновку, расположение патрубков и состав оборудования под конкретный технологический процесс.
2

Широкая вариативность конструктивных исполнений обеспечивает подбор резервуара с учётом рабочей среды, условий размещения и требований к обслуживанию.
3

Проверенные конструктивные решения ориентированы на продолжительную эксплуатацию при соблюдении требований паспорта и регламента технического обслуживания.
4

По согласованию резервуар комплектуется погружными насосами, дыхательными и предохранительными устройствами, уровнемерами, смотровыми люками, патрубками и другим навесным оборудованием.
5

Возможность выбора материала, антикоррозионной защиты и прибавки на коррозию позволяет учитывать свойства хранимого продукта и расчётный срок эксплуатации.
6

Наружное защитное покрытие подбирается с учётом условий размещения и воздействия окружающей среды; для подтверждённого исполнения может применяться цинконаполненная эмаль повышенной стойкости.

Компоновка и оснащение резервуара

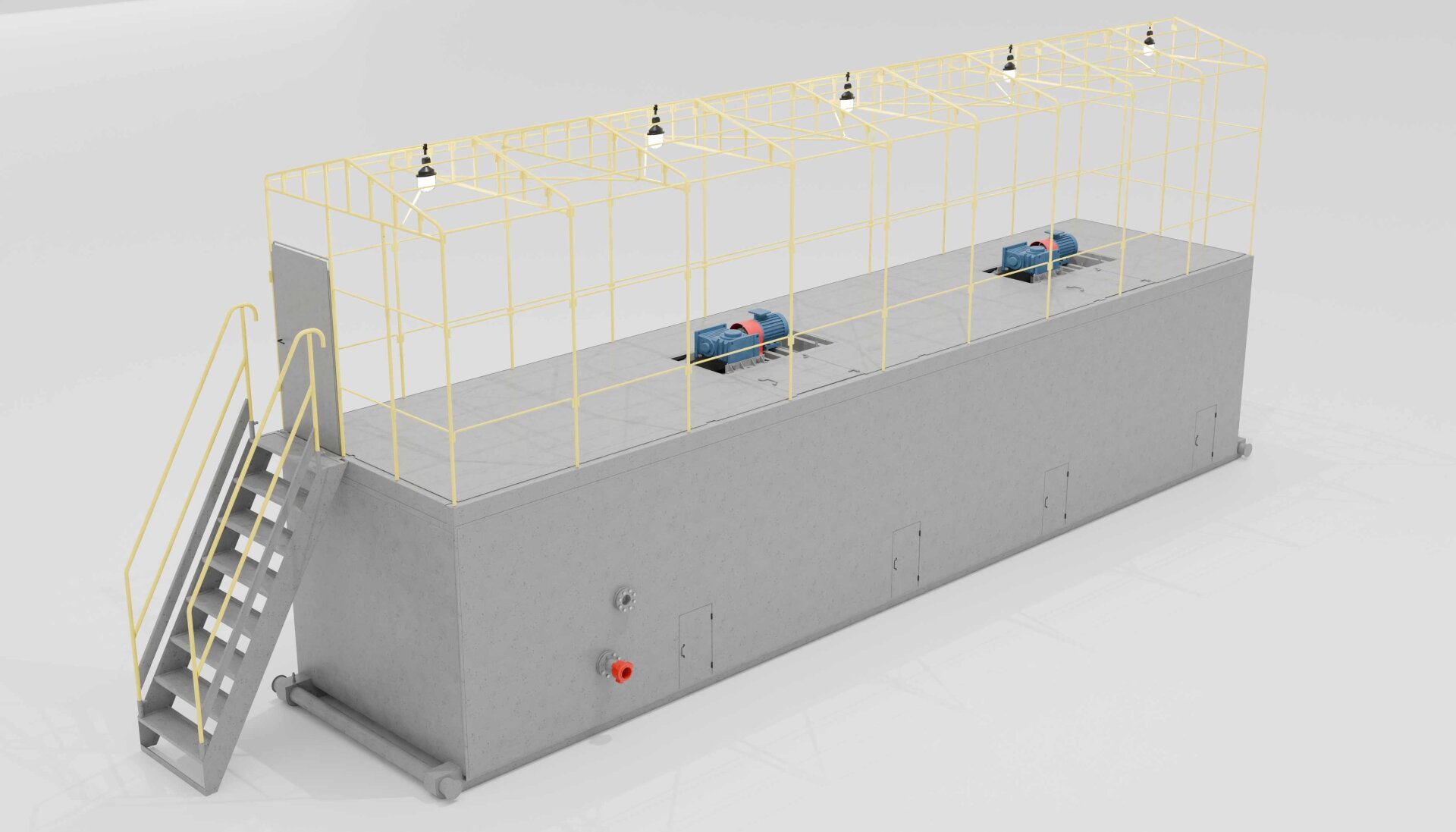

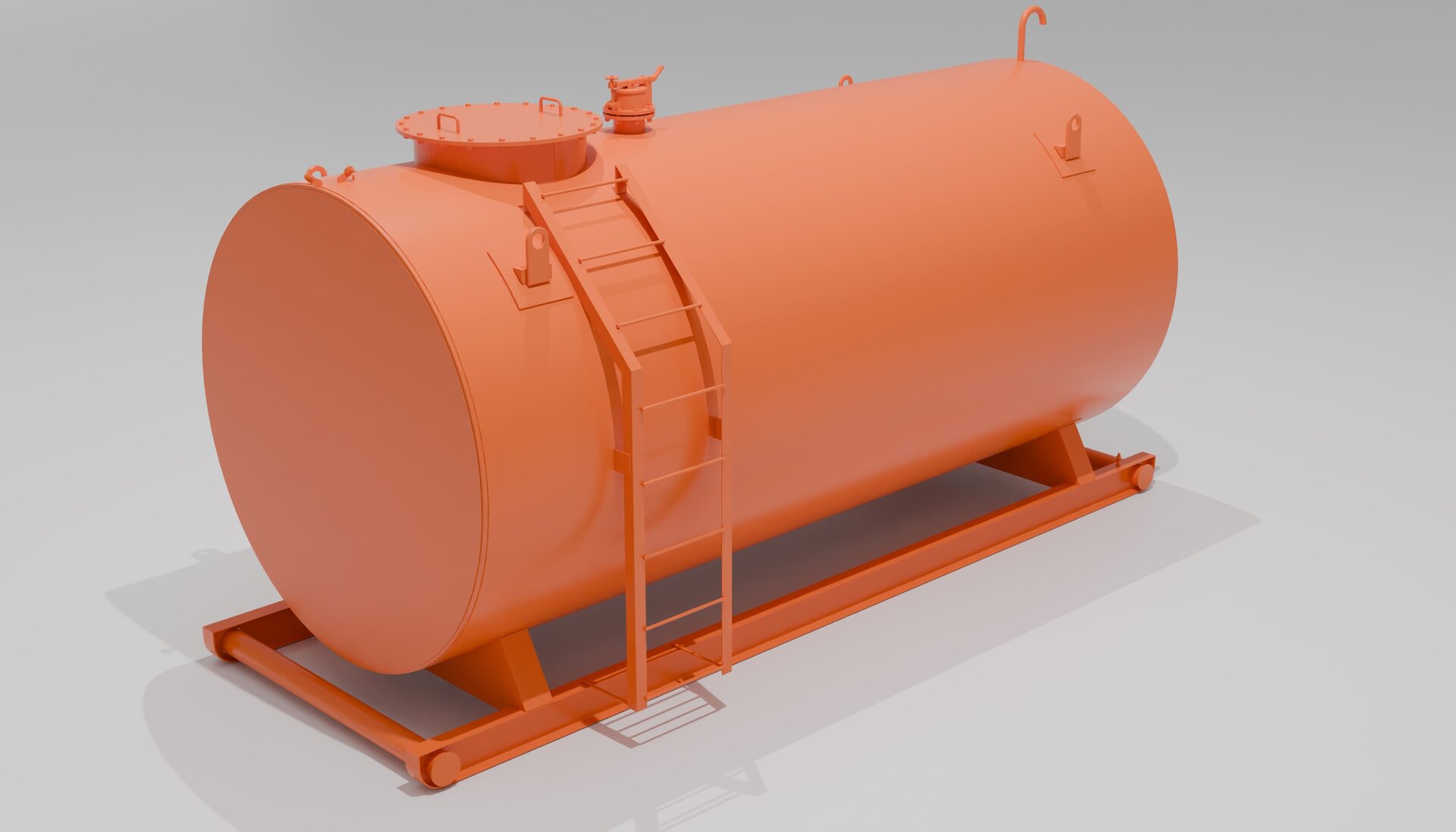

Конструкция резервуара разрабатывается с учётом места установки, свойств рабочей среды, требуемой вместимости и технологической схемы предприятия. Возможны наземные и подземные решения, горизонтальная или вертикальная компоновка, а также оснащение средствами заполнения, опорожнения, контроля уровня, вентиляции и обслуживания.

Области применения

Нефтеперерабатывающие, нефтехимические и газоперерабатывающие предприятия.
Химические и коксохимические производства.
Топливные хозяйства, склады ГСМ и технологические системы сбора жидких продуктов.
Промышленные системы водоснабжения, накопления технической воды и водных растворов.
Сельскохозяйственные, энергетические и другие объекты, использующие жидкие технологические среды.
Противопожарный запас воды — для исполнений, предусмотренных проектной и конструкторской документацией.

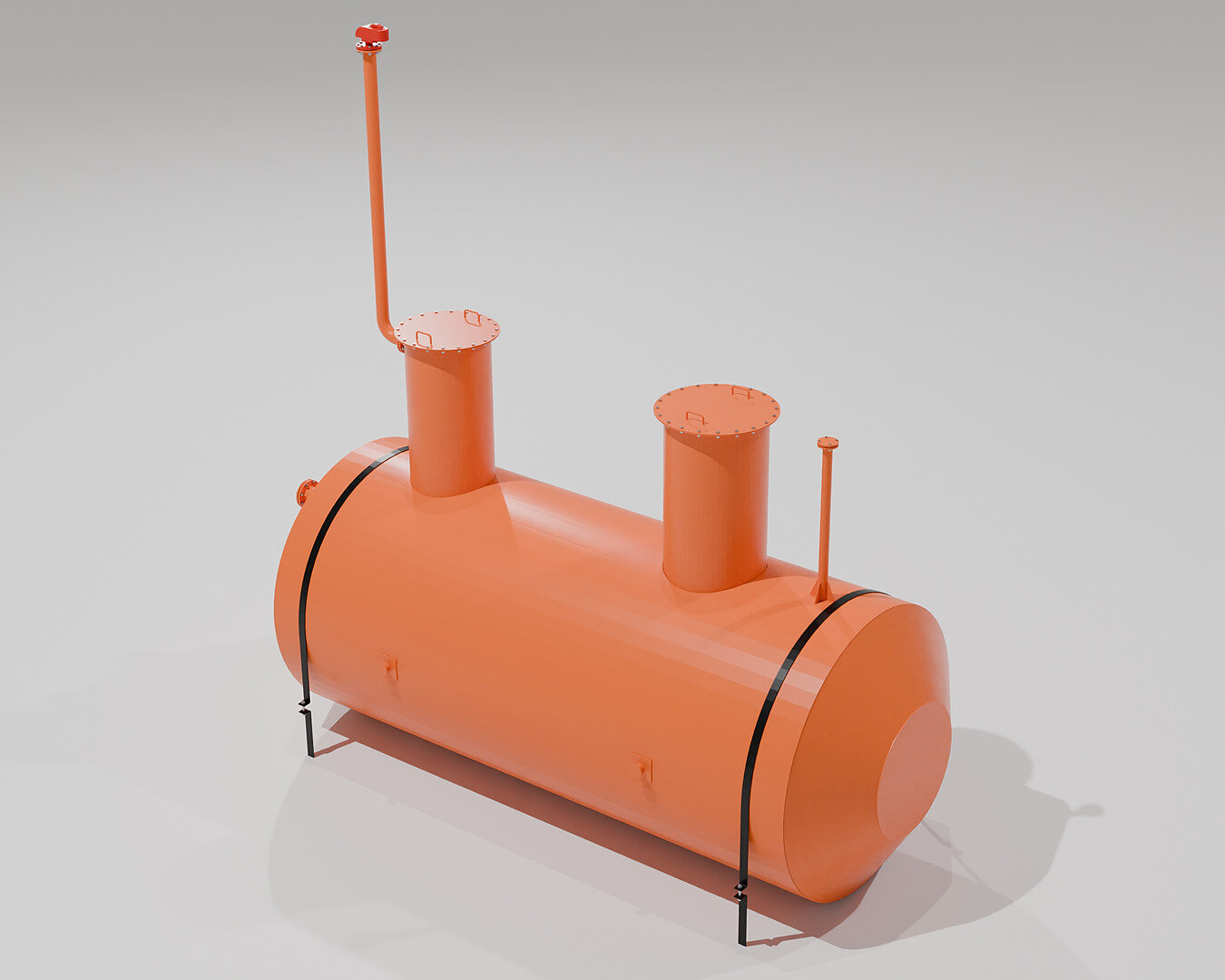

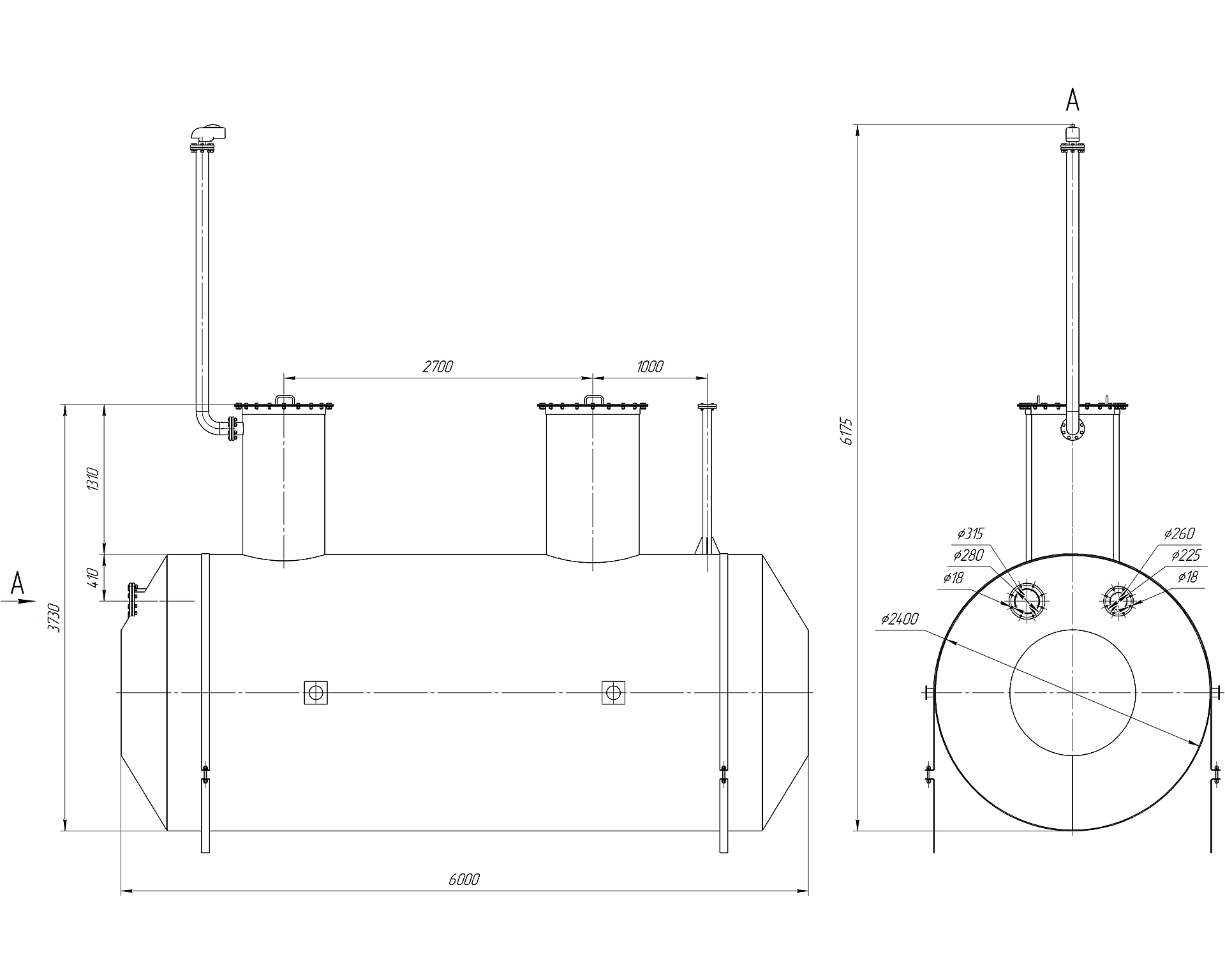

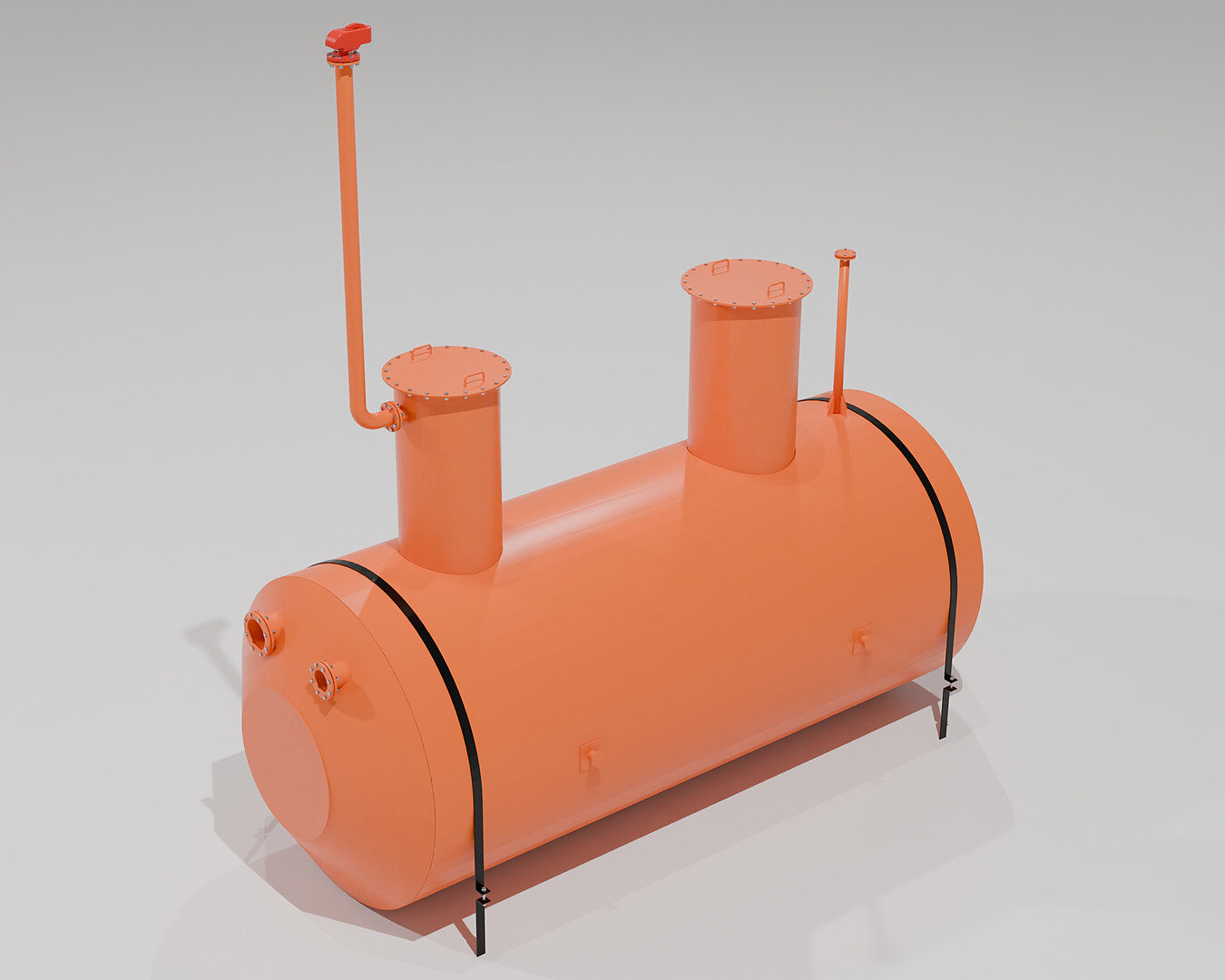

Пример подтверждённого исполнения — подземные емкости ЕП В качестве одного из вариантов стального резервуарного оборудования рассматриваются горизонтальные подземные ёмкости типа ЕП, изготавливаемые по ТУ 3661-012-77230012-2016. Они предназначены для сбора и хранения нефтепродуктов, масел, конденсата, присадок, дизельного топлива и иных совместимых жидкостей. Приведённые ниже показатели относятся именно к предоставленным исходным данным по серии ЕП и не должны автоматически распространяться на другие типы резервуаров.

Ключевые параметры для подбора

Наименование, состав, плотность, температура и класс опасности рабочей среды.
Требуемая вместимость, рабочее и расчётное давление.
Способ установки: наземный или подземный; горизонтальное или вертикальное исполнение.
Материал корпуса, прибавка на коррозию, внутренняя и наружная защитная система.
Количество, условные проходы и расположение патрубков, люков и присоединительных элементов.
Необходимость насосов, уровнемеров, клапанов, обогрева, теплоизоляции и площадок обслуживания.

Варианты комплектации

Погружные или наружные насосные агрегаты для выдачи продукта.
Дыхательные клапаны и устройства сообщения газового пространства с атмосферой.
Уровнемеры, сигнализаторы предельного уровня и средства контроля параметров среды.
Смотровые люки, технологические патрубки, лестницы и элементы обслуживания.
Системы подогрева, теплоизоляции и дополнительной антикоррозионной защиты — при наличии соответствующих требований проекта.

Пример подтверждённого исполнения — подземные емкости ЕП

В качестве одного из вариантов стального резервуарного оборудования рассматриваются горизонтальные подземные ёмкости типа ЕП, изготавливаемые по ТУ 3661-012-77230012-2016. Они предназначены для сбора и хранения нефтепродуктов, масел, конденсата, присадок, дизельного топлива и иных совместимых жидкостей. Приведённые ниже показатели относятся именно к предоставленным исходным данным по серии ЕП и не должны автоматически распространяться на другие типы резервуаров.

Условия заказа

Цена, срок изготовления и окончательная комплектация стального резервуара определяются после согласования технического задания. Для подготовки коммерческого предложения рекомендуется предоставить сведения о рабочей среде, требуемом объёме, давлении и температуре, способе установки, материале, антикоррозионной защите, расположении штуцеров и составе дополнительного оборудования.
