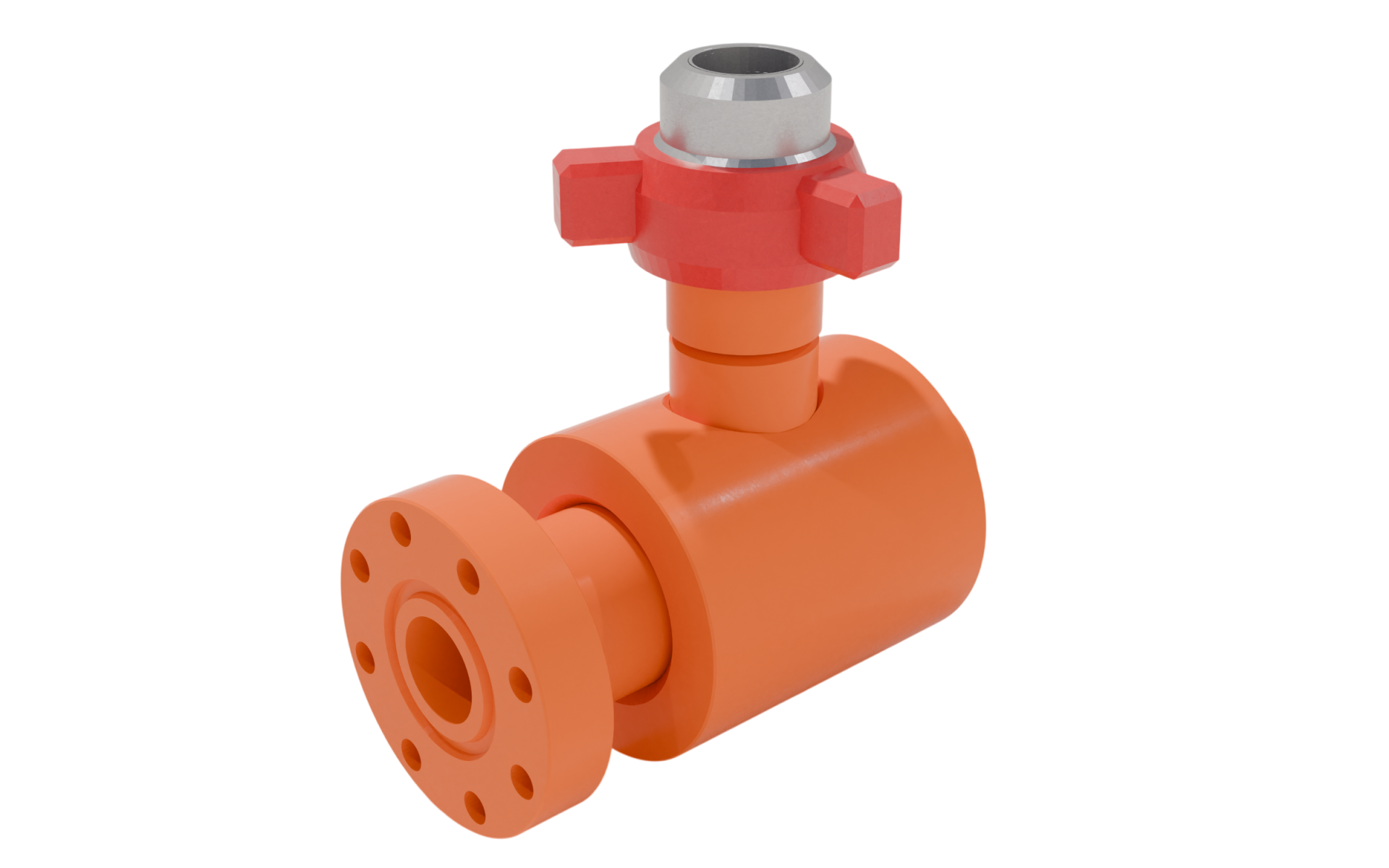

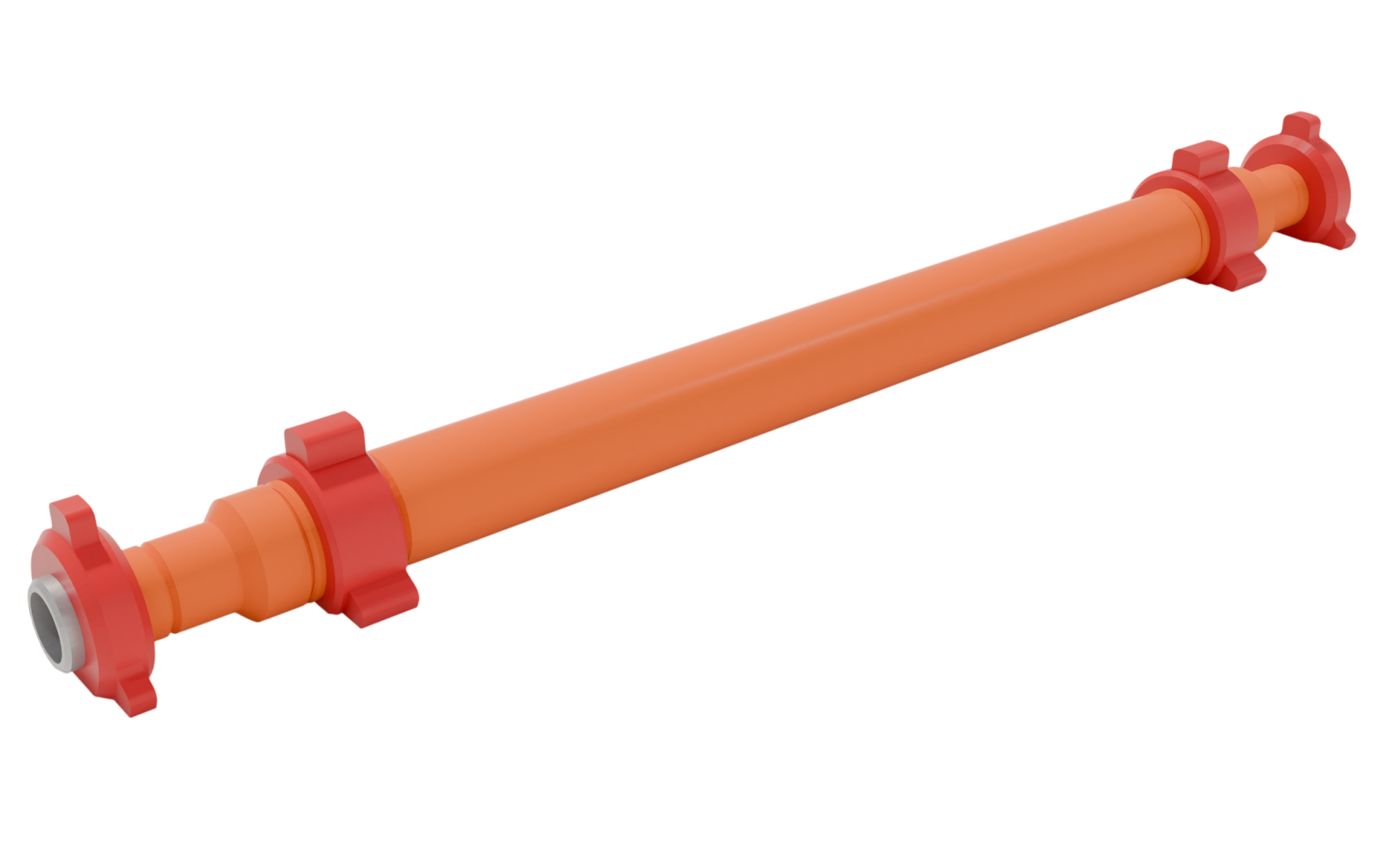

Фильтр бурильной колонны ФБК-ФН

Фильтра предназначены для очистки тампонажного (цементного) раствора от механических примесей при производстве работ по цементированию скважин с целью предупреждения выхода из строя запорной и разделительной арматуры, а так же для предотвращения попадания в обсадную колонну инородных тел, и т.д.

Продукция раздела

Фильтр бурильной колонны ФБК-Ф2-БРС4 Назначение изделия: Фильтр предназначен для очистки тампонажного (цементного) раствора от механических...

Смотреть

Фильтр бурильной колонны ФБК-ФН-1 Фильтр предназначен для очистки тампонажного (цементного) раствора от механических примесей при...

Смотреть

Фильтр бурильной колонны ФБК-ФН-2 Фильтр предназначен для очистки тампонажного (цементного) раствора от механических примесей при...

Смотреть

ТИПОВЫЕ КОНФИГУРАЦИИ ФБК-ФН

Параметр	ФБК-Ф2-БРС4	ФБК-ФН-1	ФБК-ФН-2
Рабочее давление, МПа	35	52	70
Внутренний диаметр, мм	100	100	50
Габаритные размеры в собранном виде, мм:
- длина	1310	620	1100
- ширина	250 (гайка БРС)	315	250 (гайка БРС)
- высота	610 (гайка БРС)	630 (гайка БРС)	250 (гайка БРС)
Масса, не более, кг	160	290	290
Материал корпуса, сталь	09Г2С	09Г2С	09Г2С
Материал фильтрующей части, сталь	09Г2С	09Г2С	09Г2С
Диаметр отв. фильтрующего элемента, мм	10	5	5
Исполнение по коррозионной стойкости	К2	К2	К2
Срок службы, лет	5	5	5

Условия заказа

Цена и срок изготовления ФБК-ФН определяются после согласования конструктивного исполнения.
Для подготовки коммерческого предложения рекомендуется указать рабочее давление,
требуемый материал фильтрующей части, диаметр перфорации, толщину стенки и количество изделий.

Индивидуальный подбор

Под ваши технологические параметры

Комплексная поставка

Оборудования и комплектующих

Короткие сроки

Изготовления и поставки

Гарантия качества

Товары с сертификатами

Области применения

Применение фильтра снижает вероятность прохождения крупных включений к рабочим узлам бурового
инструмента и помогает защитить оборудование от засорения и повреждений.
Так же препятствует попаданию посторонних частиц внутрь колонны во время операций,
связанных со сменой бурового инструмента.
Параметры фильтрующей части, материал исполнения, размер перфорации и толщина стенки выбираются
с учётом требований заказчика и условий эксплуатации.

Варианты исполнения

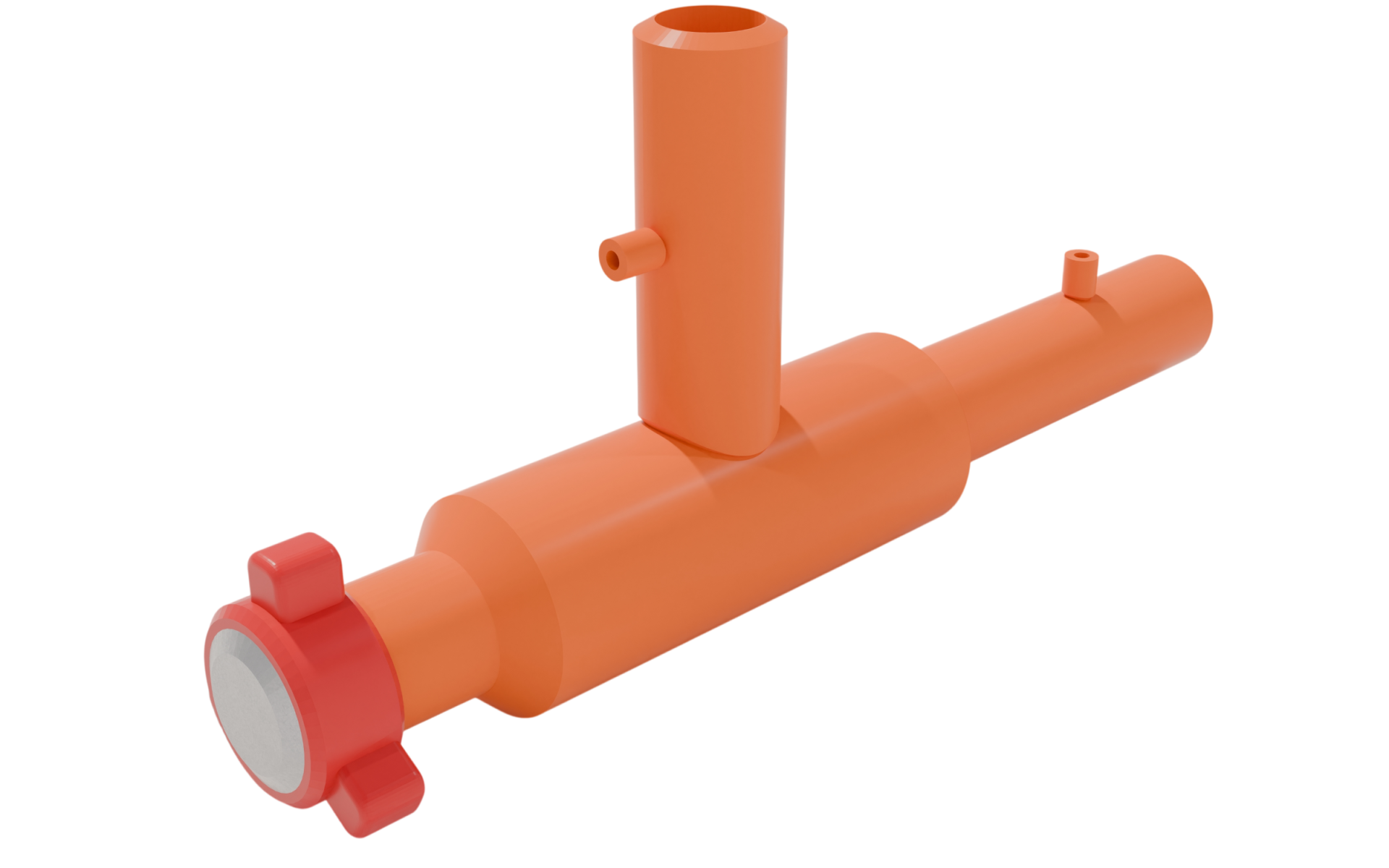

ФБК-Ф2-БРС4

Напорный фильтр, отличающийся конструктивной простотой, выполняет критически важную функцию в системе очистки бурового раствора: он предотвращает попадание инородных тел в обсадную колонну, а также служит защитой запорной и распределительной арматуры от преждевременного выхода из строя.

ФБК-ФН-1

Устройство реализует функционал, аналогичный ФБК‑Ф2‑БРС4, однако рассчитано на эксплуатацию при повышенном давлении. При этом конструкция отличается компактными габаритами, а фильтрующий элемент характеризуется уменьшенным диаметром пор, что обеспечивает более тонкую степень очистки.

ФБК-ФН-2

В отличие от модели ФБК‑ФН‑1, конструкция характеризуется удлинённой геометрией, что обеспечивает возможность монтажа в стеснённых габаритах — при дефиците пространства по высоте или ширине. Устройство рассчитано на работу при повышенном давлении, а увеличенная длина фильтрующей секции способствует более равномерному распределению потока и, как следствие, стабильной и равномерной фильтрации.

Ключевые параметры

Назначение — очистка промывочной жидкости от сора и посторонних примесей внутри бурильной колонны.
Функция — защита бурильного инструмента и снижение риска попадания загрязнений при его смене.
Перфорация — отверстия фильтрующего элемента диаметром от 3 до 10 мм.
Материал фильтрующей части — износостойкая нержавеющая или термически обработанная высокопрочная сталь.

Фото модели

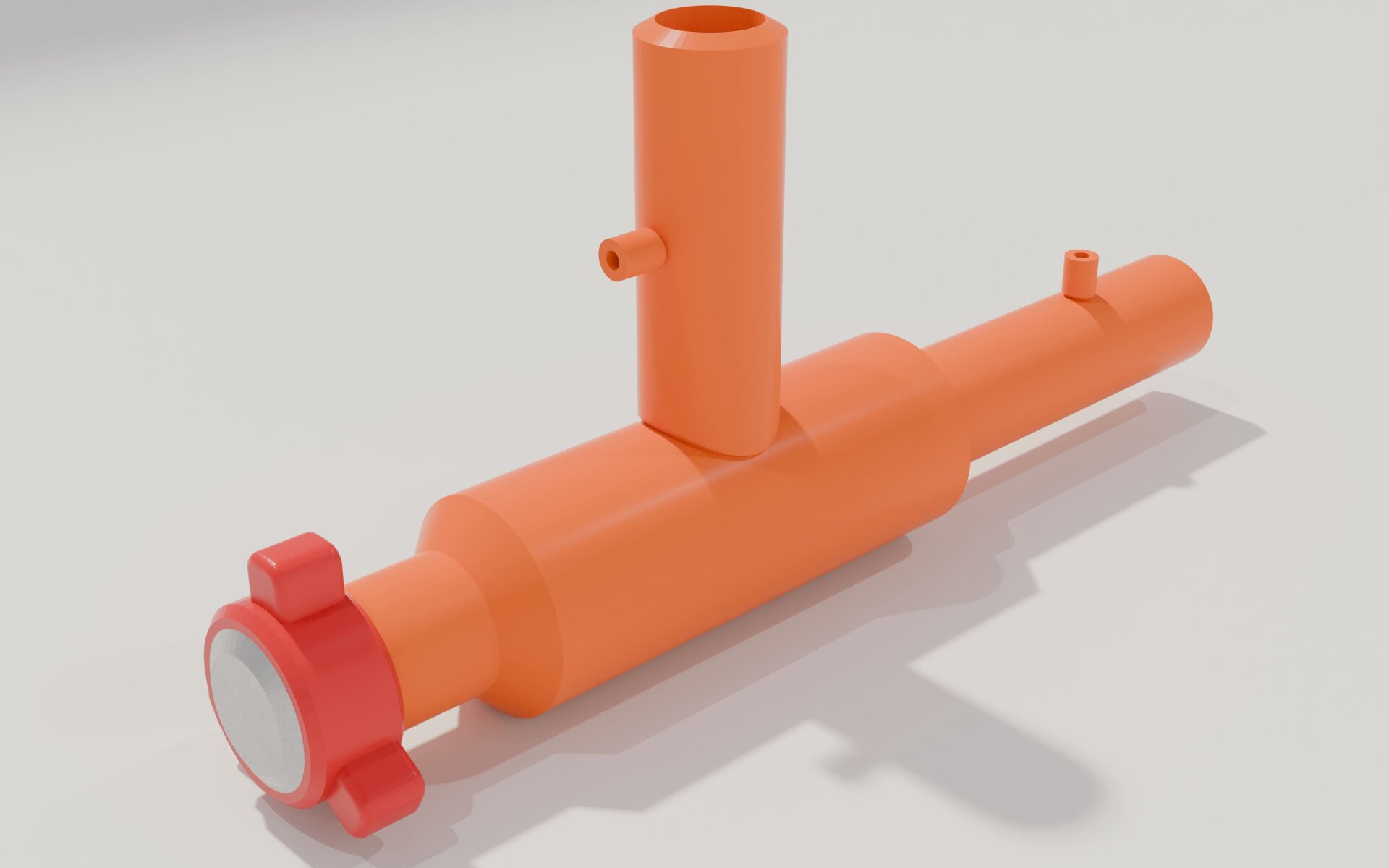

ФБК-Ф2-БРС4

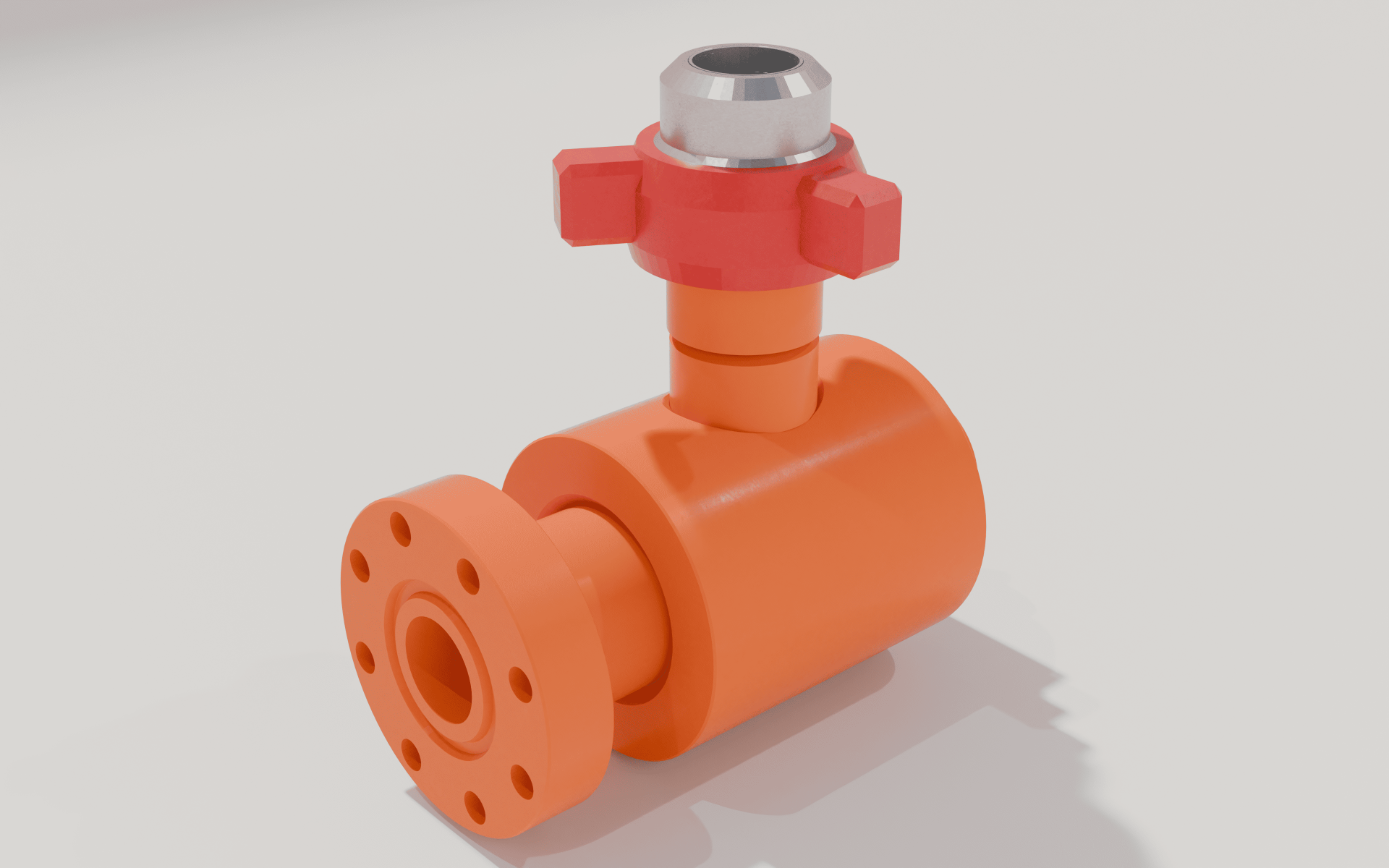

ФБК-ФН-1

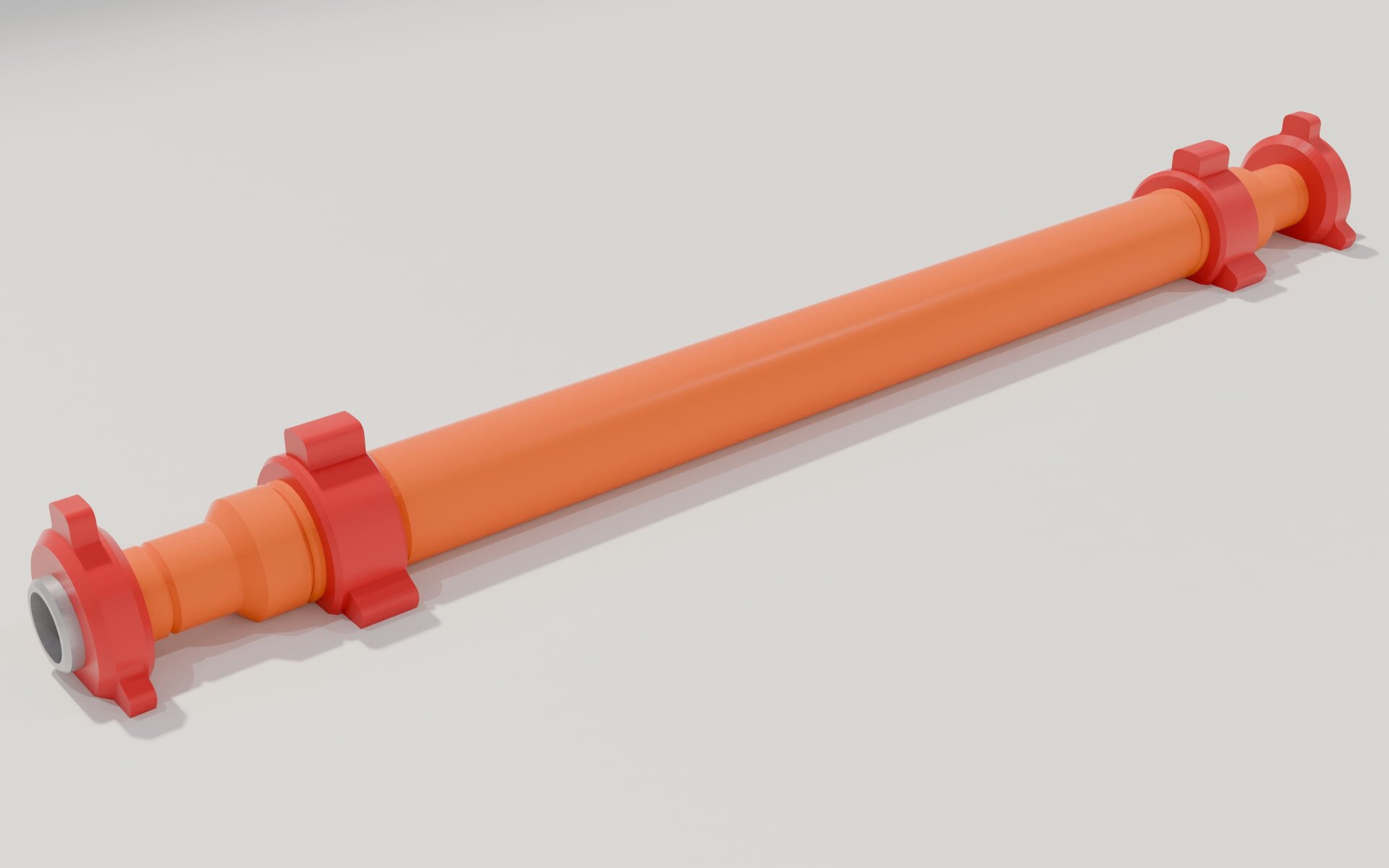

ФБК-ФН-2
