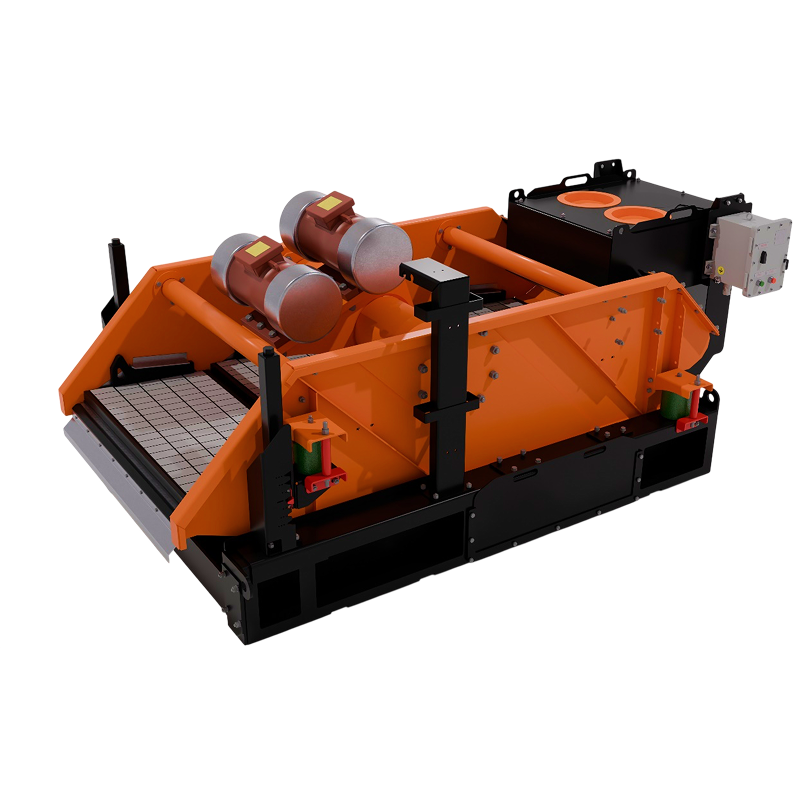

Вибросито СВЛК-1
Сита вибрационные типа СВЛК-1 предназначены для очистки бурового раствора от выбуренной породы (частиц от 45 до 2000 мкм) при бурении нефтяных и газовых скважин. Применяются в составе буровых установок всех классов. Оборудование может применяться в различных макроклиматических районах, в том числе в условиях Крайнего Севера с рабочими температурами эксплуатации до −45 °C.
Вибросита СВЛК-1
Конструктивные преимущества СВЛК-1
- Размеры сит и их основных узлов аналогичны зарубежным образцам, что позволяет выполнять оперативную замену вышедшего из строя оборудования без доработки мест установки на ёмкости блока очистки и минимизировать время пуско-наладочных работ.
- Комплектация сит вибромоторами от сертифицированных производителей, подтвердивших надёжность эксплуатации своего оборудования и предоставляющих сервис на территории РФ.
- Применение преднатянутых ситовых панелей популярного типоразмера (1165×585 мм) исключительно проверенных поставщиков, имеющих положительные отзывы от крупнейших буровых и сервисных предприятий на территории РФ.
- Возможность работы сита как в линейном режиме (для быстрого движения шлама при большой загрузке), так и в линейно-эллиптическом режиме колебаний (для увеличения траектории движения частиц по ситовым панелям и получения более сухого шлама при большем времени обработки), что позволяет регулировать скорость потока шлама и степень его осушения.
- Возможность регулирования силы виброускорения (max 7,5 G) за счёт применения в вибромоторах регулируемых дисбалансов. По требованию заказчика возможна установка вибромоторов с дополнительным дисбалансом для увеличения силы G.
- Высокая износостойкость рабочей части виброрамы за счёт применения в местах её интенсивного износа комплектующих из нержавеющей стали марки 316L.
- Возможность выбора при заказе уплотнений ситовых панелей: Р-образная (аналог зарубежных производителей) или П-образная (лёгкость замены, гарантированная герметичность соединения).
- Уплотнения выполнены из материалов, стойких в том числе к растворам на углеводородной основе (РУО), способных работать при температурах до +110 °C.
- Винтовые домкраты для регулировки угла наклона вибродеки изготовлены со значительным запасом прочности, что обеспечивает надёжное регулирование скорости потока шлама.
- Во всех болтовых соединениях применяется высокопрочный крепёж, укомплектованный специальными шайбами, предотвращающими самораскручивание.
- Наружное покрытие выполнено из высококачественной цинконаполненной эмали, стойкой к буровым растворам (в том числе к РУО) и обладающей повышенной износостойкостью.
- Оборудование имеет действующие сертификаты соответствия требованиям ТР ТС 010/2011 и ТР ТС 012/2011.
Основные параметры вибросита СВЛК-1
| Параметр | Значение параметра для СВЛК-1 |
|---|---|
| 1. Размеры ситовых кассет, мм: | |
| — длина | 1165±3,3 |
| — ширина | 584±2,8 |
| 2. Максимальная пропускная способность при бурении на воде на сетке с размерами ячейки в свету 0,2×0,2 мм, м³/с | 0,038 |
| 3. Рабочая поверхность, м², не менее | 2,7 |
| 4. Потребляемая мощность, кВт, не более | 2×2,3 |
| 5. Максимальная амплитуда колебаний рамы вибрирующей, мм, не менее | 2,8 |
| 6. Угол наклона рамы вибрирующей, град, не более | 5 |
| 7. Виброускорение, не менее, g | 7,5 |
| 8. Габаритные размеры, мм, не более: | |
| — длина | 3176 |
| — ширина | 1750 |
| — высота | 1440 |
| 9. Масса без запасных частей, кг, не более | 1750 |
| 10. Срок эксплуатации*, лет | 10 |
* Срок эксплуатации указан при соблюдении требований руководства по эксплуатации и проведении регламентного технического обслуживания
