НП-800

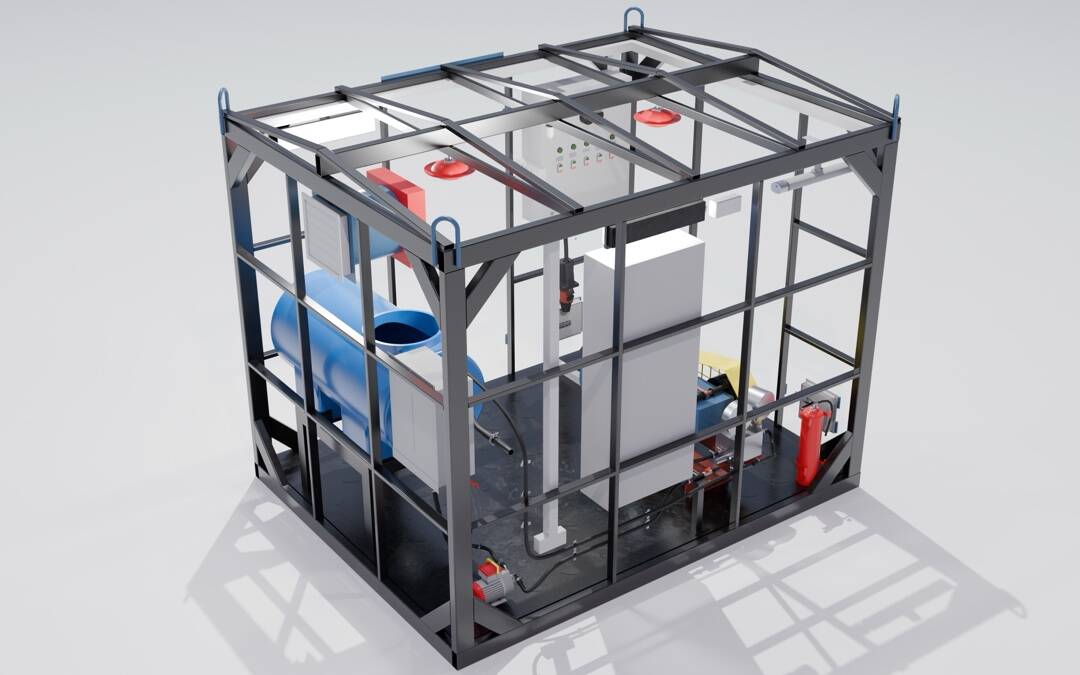

Опрессовочная насосная станция на базе насоса НП-800 предназначена для проведения гидравлических испытаний сосудов, котлов, различных ёмкостей и трубопроводных систем после завершения монтажных или ремонтных работ. Оборудование формирует испытательное давление до 80 МПа и позволяет проверять герметичность и прочность объектов непосредственно на производственной или буровой площадке.
Станция может применяться в составе буровых установок любых классов. Встроенная ёмкость для рабочей жидкости, бачок для прокачки и подпорный насос обеспечивают автономную подготовку среды и упрощают организацию опрессовочных операций в полевых условиях.
КЛЮЧЕВЫЕ ПАРАМЕТРЫ
• Максимальное испытательное давление — 80 МПа; подача насоса НП-800 — 5 л/мин.
• Основная ёмкость — 350 л; бачок для прокачки — 30 л; подпорное давление — не менее 0,1 МПа.
• Общая установленная мощность электрооборудования — не более 20 кВт; напряжение питания — 380 В.
• Транспортные габариты — 2700 × 2100 × 2300 мм; масса — не более 2500 кг.
• Назначенный срок эксплуатации по предоставленным данным — 15 лет.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
По согласованию возможна поставка устьевого манометра УсМан И.100.В.24 либо аналогичного регистратора давления. Состав измерительного комплекса, формат вывода данных, объём памяти и способ передачи результатов определяются при оформлении заказа.
УСЛОВИЯ ЗАКАЗА
Цена, срок изготовления и окончательная комплектность опрессовочной насосной станции согласовываются с учётом объекта испытаний и требуемой методики контроля. Для подготовки коммерческого предложения рекомендуется указать максимальное и ступенчатое давление, рабочую среду, требования к регистрации результатов, условия размещения и предполагаемый режим эксплуатации.
КОНСТРУКТИВНЫЕ И ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА
- •Мобильное исполнение позволяет выполнять гидравлические испытания на герметичность непосредственно на объекте без организации стационарного испытательного участка.
- •Настройка требуемых интервалов давления сокращает продолжительность технологического цикла и повышает точность контроля на отдельных этапах опрессовки.
- •По согласованию станция комплектуется устьевым манометром УсМан И.100.В.24 или аналогичным прибором с функциями отображения, регистрации и хранения результатов испытаний.
- •Порошковые модули пожаротушения повышают уровень защиты оборудования и рабочего пространства при эксплуатации станции.
- •Основная ёмкость объёмом 350 л, отдельный бачок на 30 л и подпорный насос обеспечивают подготовку и стабильную подачу рабочей жидкости к насосу высокого давления.
- •Наружное и внутреннее освещение облегчает обслуживание и контроль оборудования при недостаточной естественной освещённости.
- •Инфракрасный обогрев мощностью 2 кВт создаёт более комфортные условия для персонала и способствует поддержанию работоспособности оборудования при пониженной температуре.
- •Трёхфазное питание напряжением 380 В позволяет подключать станцию к распространённым промышленным сетям электроснабжения буровых и производственных объектов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Базовый насос | НП-800 |
| Габаритные размеры в транспортном положении, Д × Ш × В, мм | 2700 × 2100 × 2300 |
| Масса, кг, не более | 2500 |
| Объём ёмкости для рабочей жидкости, л | 350 |
| Объём бачка для прокачки, л | 30 |
| Мощность установленного электрооборудования, кВт, не более | 20 |
| Напряжение питания, В | 380 |
| Максимальное давление, МПа | 80,0 |
| Подпорное давление, МПа, не менее | 0,1 |
| Мощность привода насоса НП-800, кВт | 11,0 |
| Мощность привода подпорного насоса, кВт | 0,37 |
| Мощность привода вентилятора, кВт | 0,25 |
| Мощность инфракрасного обогрева, кВт | 2,0 |
| Подача насоса НП-800, л/мин | 5,0 |
| Присоединительная резьба нагнетательного штуцера | Наружная — М27×2; внутренняя — К3/8″ |
| Рабочая среда | Техническая вода по ГОСТ 2874-82; индустриальное масло по ГОСТ 20799-88 |
| Срок эксплуатации, лет | 15 |
