Главная Гидроворонки

Гидроворонки

Гидроворонки серии ВС предназначены для оперативного приготовления и корректировки состава буровых растворов на водной основе и углеводородных эмульсий. Через загрузочную зону в поток рабочей жидкости подаются порошкообразные и жидкие компоненты, после чего они вовлекаются в интенсивное гидродинамическое смешивание.

Продукция раздела

Воронка смесительная ВС-1 Смесительная воронка ВС-1 предназначена для приготовления и корректировки свойств буровых растворов на...

Смотреть

Воронка смесительная ВС-2 Смесительная воронка ВС-2 предназначена для приготовления буровых растворов на водной основе и...

Смотреть

Воронка смесительная ВС-3 Смесительная воронка ВС-3 предназначена для подготовки буровых растворов на водной основе и...

Смотреть

Воронка смесительная ВС-3-2000 Смесительная воронка ВС-3-2000 предназначена для высокопроизводительного приготовления, обработки и...

Смотреть

Технические характеристики

Модельный ряд и подбор

Таблица 1 Таблица 2

Параметр	ВС-1	ВС-2	ВС-3	ВС-3-2000
Производительность по буровому раствору, м³/ч	150–220	150-220	120–160	250–320
Производительность по твёрдой фазе, т/ч	10–12	10–12	8–10	10–16
Давление на входе, МПа	0,3–0,6	0,3–0,6	0,3–0,6	0,2–0,4
Условный диаметр входа/выхода, мм	150	150	125	200
Габаритные размеры, Д × Ш × В, мм, не более	1200 × 750 × 1015	1250 × 1250 × 1700	1600 × 650 × 870	1400 × 640 × 1020
Масса изделия, кг, не более	170	450	110	230

Линейка включает исполнения с производительностью по буровому раствору от 120 до 320 м³/ч и условным диаметром присоединений от 125 до 200 мм. Выбор модели выполняется по расходу жидкости, объёму загрузки твёрдой фазы, параметрам насоса и компоновке циркуляционной системы.

Конструктивные и эксплуатационные преимущества

1

Высокая интенсивность смешивания позволяет получать требуемый объём раствора за ограниченное время и оперативно изменять его технологические свойства.
2

Проточная часть из износостойких материалов рассчитана на контакт с абразивными порошками и способствует сохранению рабочих характеристик при продолжительной эксплуатации.
3

Широкий диапазон производительности даёт возможность выбрать гидроворонку для технологических линий с различным расходом бурового раствора и темпом загрузки твёрдой фазы.
4

По требованию заказчика возможна установка защитной сетки, ножа для вскрытия мешков с реагентами и сменных сопел, согласованных с характеристиками применяемого насоса.
5

Ремонтопригодная компоновка упрощает осмотр проточной части, обслуживание оборудования и замену элементов, подвергающихся наиболее интенсивному износу.
6

Наружные металлические поверхности защищаются цинконаполненной эмалью, устойчивой к буровым растворам, включая растворы на углеводородной основе.

Модельный ряд

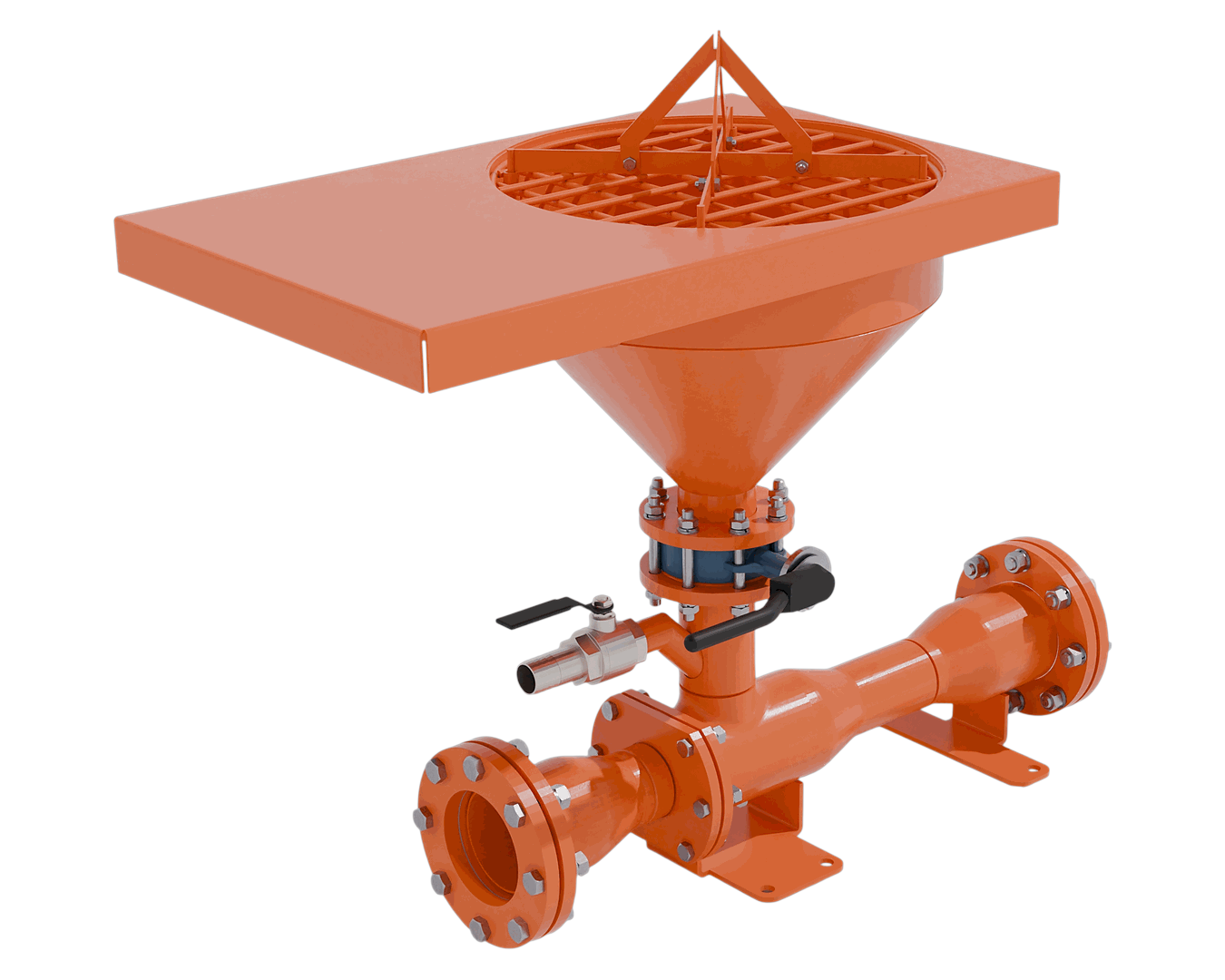

ВС-1

Исполнение с производительностью 150–220 м³/ч по буровому раствору и 10–12 т/ч по твёрдой фазе. Присоединительный диаметр 150 мм и масса не более 170 кг позволяют использовать ВС-1 на участках, где требуется сочетание высокой загрузочной способности и сравнительно компактной конструкции.

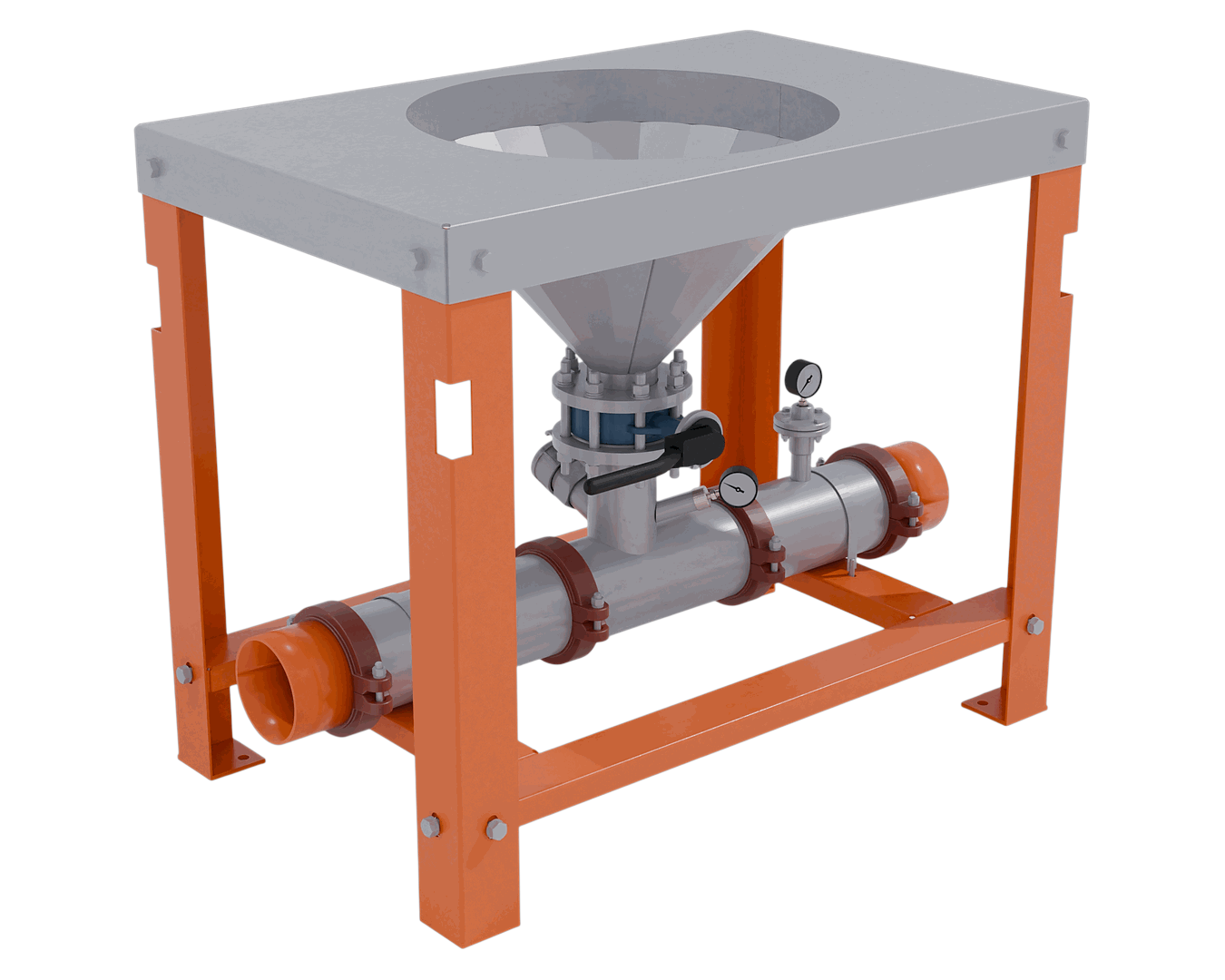

ВС-2

Модель рассчитана на обработку 120–160 м³/ч раствора при вводе 10–12 т/ч порошкообразных материалов. Компоновка с условным диаметром 150 мм подходит для стационарных участков приготовления, где важны удобство загрузки реагентов и устойчивый режим смешивания.

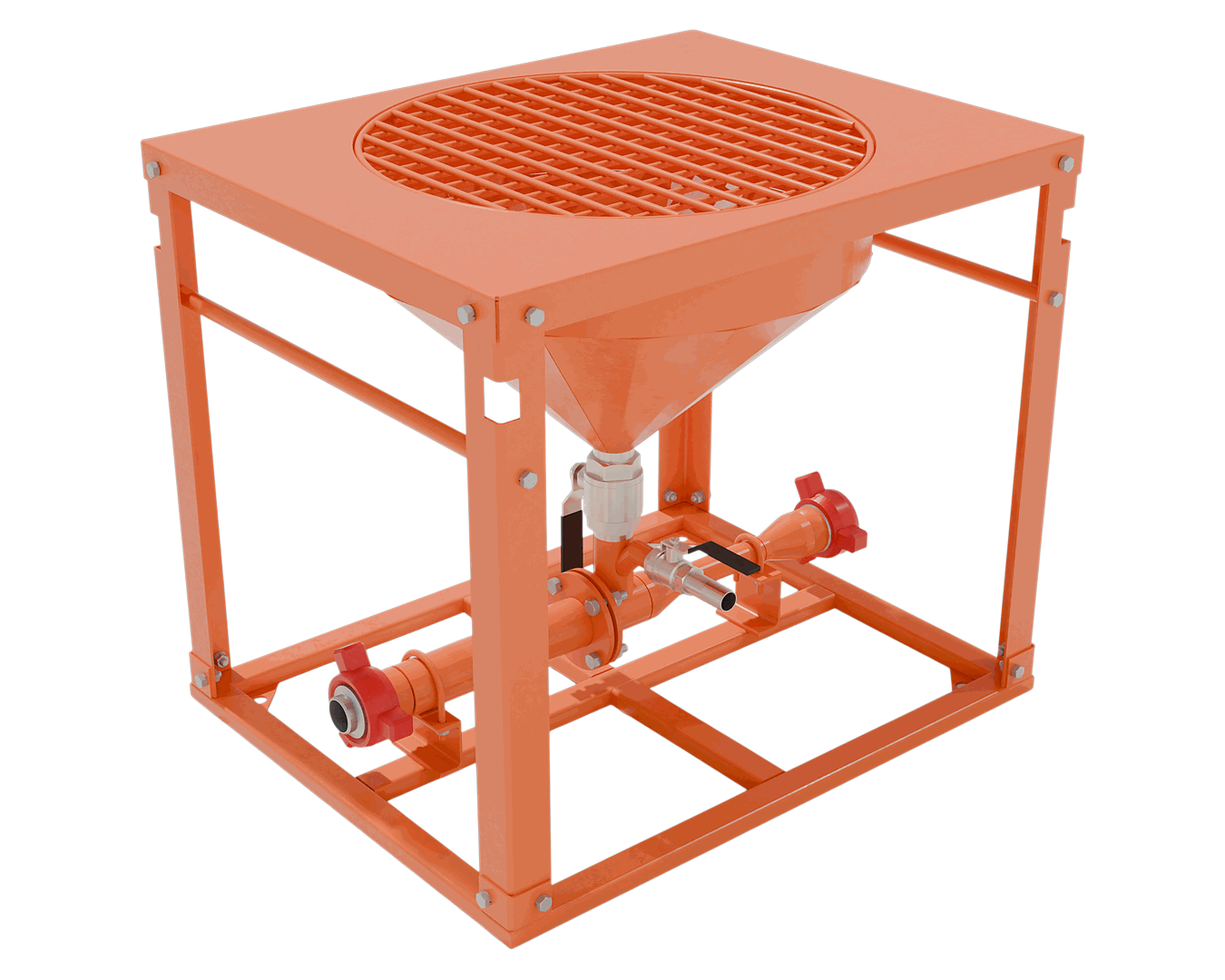

ВС-3

Лёгкая гидроворонка массой не более 110 кг с присоединением 125 мм. Производительность 120–160 м³/ч по жидкости и 8–10 т/ч по твёрдой фазе делает модель практичным решением для объектов с ограничениями по массе и монтажному пространству.

ВС-3-2000

Наиболее производительное исполнение серии предназначено для технологических линий с повышенным расходом. Гидроворонка обрабатывает 250–320 м³/ч бурового раствора, обеспечивает загрузку 10–16 т/ч твёрдой фазы и оснащается присоединениями условным диаметром 200 мм.

Области применения

Оборудование используется при утяжелении раствора, вводе химических реагентов, обработке готовой смеси и предварительном диспергировании материалов. Высокая турбулентность способствует быстрому распределению барита, глинопорошка и других добавок по объёму жидкой фазы, что сокращает продолжительность технологического цикла.

СОВМЕСТИМОСТЬ И АНАЛОГИ (ЗАМЕНА ОБОРУДОВАНИЯ)

Наши смесительные воронки ВС-1 по габаритным, присоединительным размерам и производительности технически совместимы/взаимозаменяемы с гидроворонками MI Swaco (МИ СВАКО) модели HI-RIDE и Vortex. Данное оборудование может быть установлено на блоки приготовления растворов циркуляционных систем, при модернизации буровых установок, взамен следующих моделей гидравлических воронок: Falcon (Акрос), KWYLD (Кингвелл Инжиниринг), ИНКОР, ГС-150 (Уником), ВГ-100 (Джи Форс Сепарейшн), ИГВ-220 (Исот+).

Воронки моделей ВС-2 по габаритным, присоединительным размерам и производительности технически совместимы/взаимозаменяемы с гидроворонками Derrick Mud Hopper. Данное оборудование может быть установлено на блоки приготовления растворов циркуляционных систем, при модернизации буровых установок, взамен следующих моделей гидравлических воронок: Falcon (Акрос), GNSLDSB / GNSLDMB (GN Solid Control), ВГ-200 (Джи Форс Сепарейшн), SM-150 turbo (АО Хадыженский машиностроительный завод / АО Краснодарский завод Нефтемаш) , KWYLD (Кингвелл Инжиниринг), Джет (Промкомплектсервис), СГМ-200 / СГМ-220 (Буртехмаш) и др.

Перед заменой смесительной воронки рекомендуем сверить габаритные и присоединительные размеры с технической документацией вашей буровой установки.

Данная страница носит исключительно информационный характер, демонстрирует возможную техническую совместимость и возможность замены оборудования, не является официальной страницей перечисленных производителей и не свидетельствует о наличии партнерских, лицензионных или иных отношений с ними. Любые сравнения приводятся исключительно в целях информирования о возможной технической совместимости.
Все упомянутые на этом сайте товарные знаки и наименования принадлежат их законным правообладателям.
