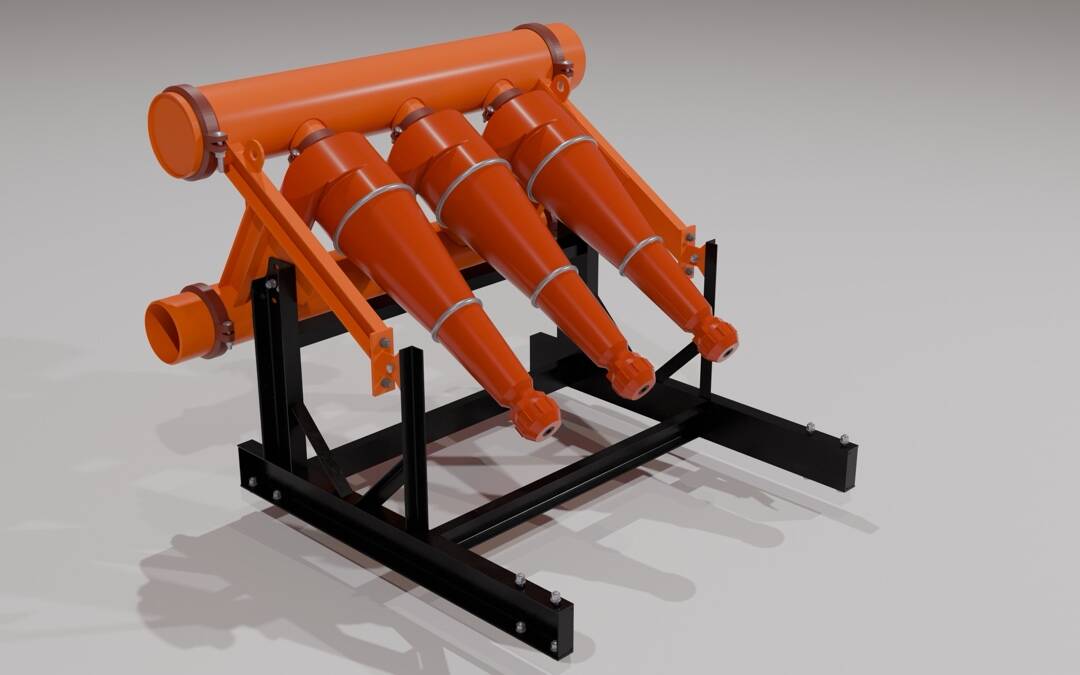

ПГС-2 и ПГС-3
Пескоотделитель грубой очистки предназначен для гидроциклонного отделения песчаной и крупнодисперсной фракции выбуренной породы из бурового раствора. Оборудование применяется на технологической стадии очистки, предшествующей удалению более мелких частиц, и может включаться в состав циркуляционной системы буровой установки либо сито-гидроциклонного комплекса.
Исполнения ПГС-2 и ПГС-3 различаются количеством параллельно работающих гидроциклонов и пропускной способностью. Это позволяет выбирать конфигурацию с учётом требуемого расхода бурового раствора: не менее 60 л/с для модели ПГС-2 и не менее 90 л/с для модели ПГС-3.
Ключевые параметры
• ПГС-2: 2 гидроциклона Ø250 мм; пропускная способность не менее 60 л/с.• ПГС-3: 3 гидроциклона Ø250 мм; пропускная способность не менее 90 л/с.
• Удаляемая фракция: 44–100 мкм с эффективностью 95 % и более при установленных значениях плотности частиц и раствора.
• Минимальный напор в коллекторе: 0,22 МПа.
• Назначение: грубая ступень очистки бурового раствора от песчаной фракции выбуренной породы.
Эксплуатационные особенности и преимущества
- •Гидроциклоны диаметром 250 мм ориентированы на удаление песчаной фракции и обеспечивают предварительное снижение содержания твёрдых включений в потоке бурового раствора.
- •Модельный ряд с двумя или тремя гидроциклонами позволяет подобрать производительность оборудования под параметры циркуляционной системы и фактическую нагрузку по раствору.
- •При плотности отделяемых частиц 2,6×10³ кг/м³ и плотности бурового раствора 1,1×10³–1,2×10³ кг/м³ оборудование удаляет 95 % и более частиц размером 44–100 мкм.
- •Минимальный напор в коллекторе 0,22 МПа формирует рабочие условия, необходимые для гидроциклонного разделения потока.
- •Параллельная компоновка циклонов распределяет поступающий объём раствора между рабочими элементами и обеспечивает заданную пропускную способность выбранного исполнения.
- •Пескоотделитель может использоваться как отдельная ступень грубой очистки или как функциональный узел комплексной системы обработки бурового раствора.
Технические характеристики
| Параметр | ПГС-2 | ПГС-3 |
|---|---|---|
| Количество гидроциклонов, шт. | 2 | 3 |
| Диаметр гидроциклонов, мм | 250 | 250 |
| Пропускная способность, л/с, не менее | 60 | 90 |
| Диапазон частиц плотностью 2,6×10³ кг/м³, удаляемых на 95 % и более при плотности бурового раствора 1,1×10³–1,2×10³ кг/м³, мкм | 44–100 | 44–100 |
| Минимальный напор в коллекторе, МПа | 0,22 | 0,22 |
| Назначение исполнения | Грубая очистка при расходе от 60 л/с | Грубая очистка при расходе от 90 л/с |
